2019 OPEL INSIGNIA BREAK Instruktionsbok

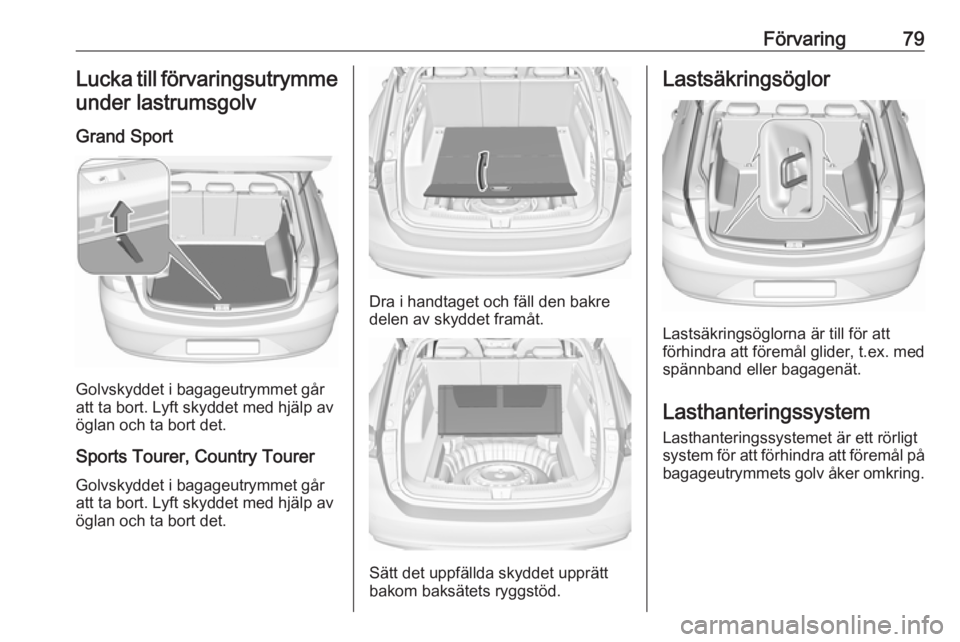

Förvaring79Lucka till förvaringsutrymme
under lastrumsgolv
Grand Sport
Golvskyddet i bagageutrymmet går
att ta bort. Lyft skyddet med hjälp av öglan och ta bort det.
Sports Tourer, Country Tourer Golvskyddet i bagageutrymmet går
att ta bort. Lyft skyddet med hjälp av
öglan och ta bort det.
Dra i handtaget och fäll den bakre
delen av skyddet framåt.
Sätt det uppfällda skyddet upprätt
bakom baksätets ryggstöd.
Lastsäkringsöglor
Lastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.
Lasthanteringssystem
Lasthanteringssystemet är ett rörligt
system för att förhindra att föremål på bagageutrymmets golv åker omkring.

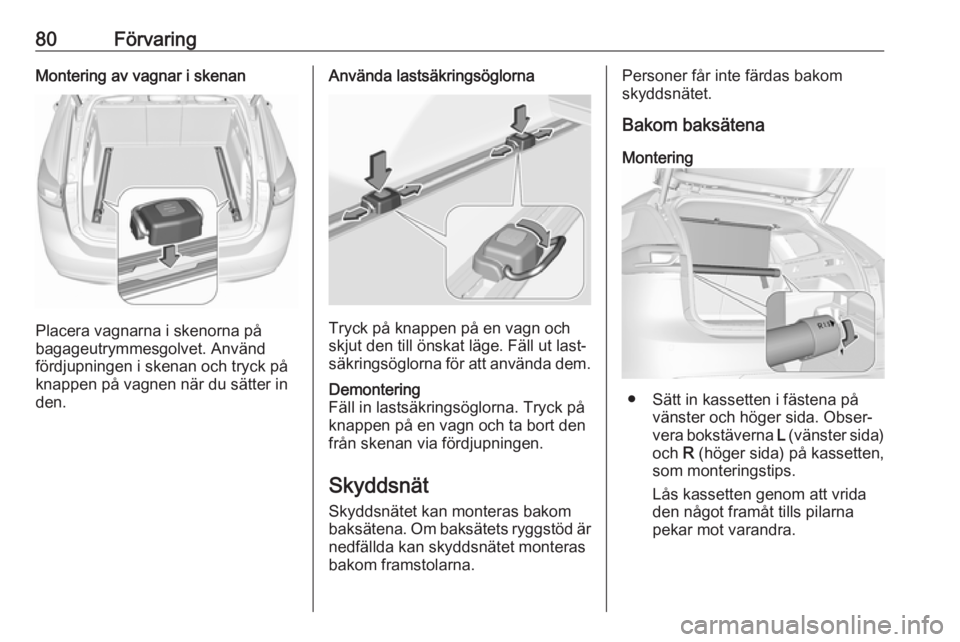

80FörvaringMontering av vagnar i skenan
Placera vagnarna i skenorna på
bagageutrymmesgolvet. Använd
fördjupningen i skenan och tryck på
knappen på vagnen när du sätter in
den.
Använda lastsäkringsöglorna
Tryck på knappen på en vagn och
skjut den till önskat läge. Fäll ut last‐
säkringsöglorna för att använda dem.
Demontering
Fäll in lastsäkringsöglorna. Tryck på
knappen på en vagn och ta bort den
från skenan via fördjupningen.
Skyddsnät
Skyddsnätet kan monteras bakom
baksätena. Om baksätets ryggstöd är
nedfällda kan skyddsnätet monteras
bakom framstolarna.
Personer får inte färdas bakom
skyddsnätet.
Bakom baksätena
Montering
● Sätt in kassetten i fästena på vänster och höger sida. Obser‐
vera bokstäverna L (vänster sida)
och R (höger sida) på kassetten,
som monteringstips.
Lås kassetten genom att vrida
den något framåt tills pilarna pekar mot varandra.

Förvaring81
● Dra ut skyddsnätets stång urkassetten. Sätt in skyddsnätets
stång i installationsöppningen på
ena sidan av takramen. Tryck
ihop stången och sätt in den på
den andra sidan.
Demontering av bagageutrymmets
insynsskydd 3 77
Demontering ● Ta bort och tryck ihop den ena sidan av skyddsnätets stång fråninstallationsöppningen. Ta bort
den andra sidan av skyddsnätets
stång från installationsöpp‐
ningen.
● Rulla upp skyddsnätet.● Vrid kassetten något bakåt för att
låsa upp den och ta bort den från
hållarna.
Bakom framsätena
Montering
● Sätt in skyddsnätets stång i installationsöppningen på ena
sidan av takramen. Tryck ihop
stången och sätt in den på den
andra sidan. Dra ut skyddsnätets stång ur kassetten.

82Förvaring

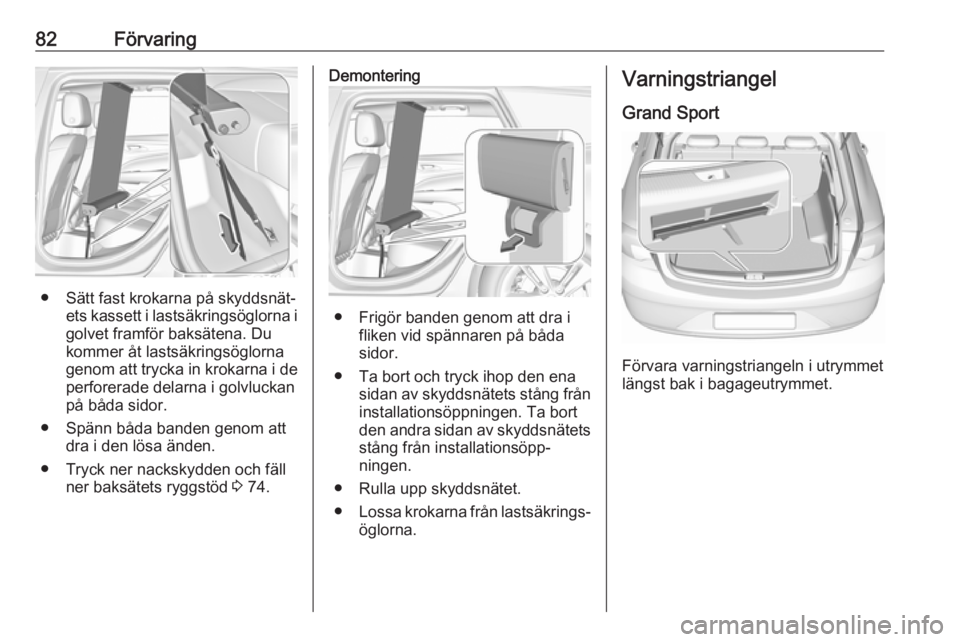

● Sätt fast krokarna på skyddsnät‐ets kassett i lastsäkringsöglorna i
golvet framför baksätena. Du
kommer åt lastsäkringsöglorna
genom att trycka in krokarna i de perforerade delarna i golvluckan
på båda sidor.
● Spänn båda banden genom att dra i den lösa änden.
● Tryck ner nackskydden och fäll ner baksätets ryggstöd 3 74.
Demontering
● Frigör banden genom att dra i
fliken vid spännaren på båda
sidor.
● Ta bort och tryck ihop den ena sidan av skyddsnätets stång fråninstallationsöppningen. Ta bort
den andra sidan av skyddsnätets
stång från installationsöpp‐
ningen.
● Rulla upp skyddsnätet.
● Lossa krokarna från lastsäkrings‐
öglorna.
Varningstriangel
Grand Sport
Förvara varningstriangeln i utrymmet
längst bak i bagageutrymmet.

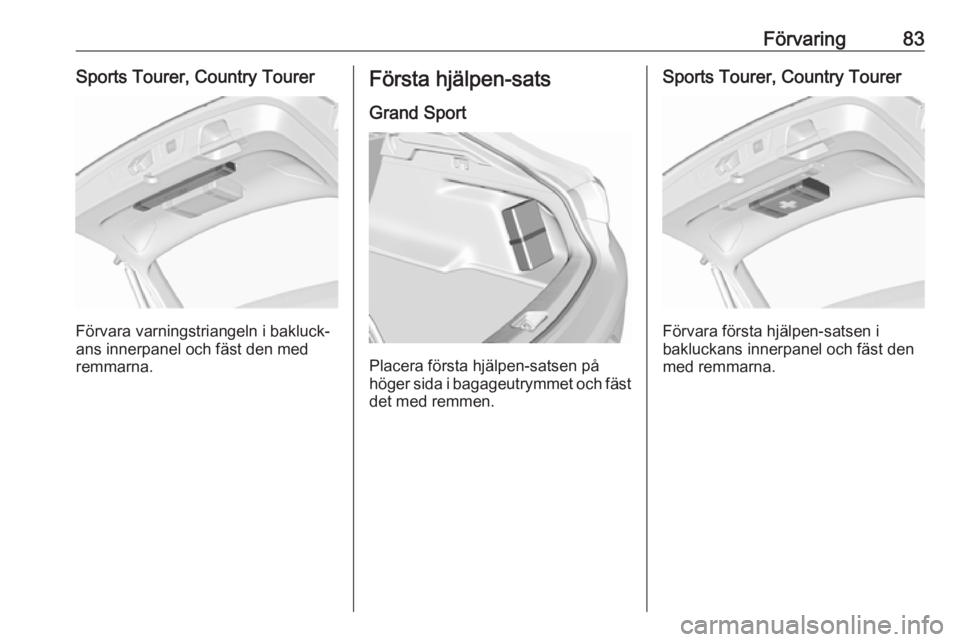

Förvaring83Sports Tourer, Country Tourer
Förvara varningstriangeln i bakluck‐
ans innerpanel och fäst den med remmarna.
Första hjälpen-sats
Grand Sport
Placera första hjälpen-satsen på
höger sida i bagageutrymmet och fäst det med remmen.
Sports Tourer, Country Tourer
Förvara första hjälpen-satsen i
bakluckans innerpanel och fäst den
med remmarna.

84FörvaringLasthållareAv säkerhetsskäl och för att undvikaskador på taket rekommenderas en lasthållare som är godkänd för bilen.
Önskas ytterligare information,
kontakta din verkstad.
Montering av lasthållare
Grand Sport
Öppna alla dörrar.
Fästpunkterna är placerade i varje
dörram i bilens kaross.
Fäst lasthållaren enligt de monter‐
ingsanvisningar som följer med
lasthållaren.
Ta bort lasthållaren när den inte
används.
Sports Tourer, Country Tourer
Fästpunkter är placerade på varje
takskena.
Fäst lasthållaren på de två första fäst‐ punkterna enligt installationsanvis‐
ningarna som levereras med
takräcket.
Ta bort lasthållaren när den inte
används.
Lastningsinformation
● Tunga föremål i bagagerummet ska placeras mot ryggstöden.
Kontrollera att ryggstöden sitter
säkert fast, dvs. de röda marker‐
ingarna på sidan nära frigörings‐
spaken ska inte synas. Om före‐
mål kan staplas ska de tyngre
föremålen placeras underst.
● Förhindra att lösa föremål glider omkring genom med hjälp av
remmar som fästs i lastsäkrings‐
öglorna 3 79.
● Låt inte lasten skjuta upp över ryggstödens överkant.

Förvaring85● Placera inte några föremål påbagagerummets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden mellan den tillåtna totalvikten (se
typskylt 3 298) och tjänstevikten
enligt EG-norm.
För att beräkna lastförmågan
skriver du in informationen för din bil i vikttabellen längst fram idenna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐
kor (bränsletanken fylld till 90 % ).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa däcktrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 100 kg.
Taklasten utgörs av taklasthåll‐
arens och lastens vikt.

86Instrument och reglageInstrument och
reglageReglage ....................................... 87
Rattinställning ............................ 87
Rattreglage ................................ 87
Rattvärme .................................. 87
Tuta ........................................... 88
Vindrutetorkare och vindrutespolare ......................... 88
Bakrutetorkare och bakrutespolare .......................... 90
Yttertemperatur ......................... 91
Klocka ........................................ 91
Eluttag ....................................... 92
Navigeringskartans kortplats .....93
Induktiv laddning .......................93
Askfat ........................................ 94
Varningslampor, mätare och in‐
dikatorer ....................................... 95
Instrumentgrupp ........................95
Hastighetsmätare ....................100
Vägmätare ............................... 101
Trippmätare ............................. 101
Varvräknare ............................. 102
Bränslemätare ......................... 102Temperaturmätare
motorkylvätska .......................103
Servicedisplay ......................... 103
Kontrollampor .......................... 104
Blinkers .................................... 104
Bältespåminnare .....................104
Airbag och bältessträckare ......105
Deaktivering av airbag .............105
Laddningssystem ....................106
Felindikeringslampa ................106
Broms- och kopplingssystem ..106
Elektrisk parkeringsbroms .......106
Fel på elektrisk parkeringsbroms ..................... 106
Låsningsfritt bromssystem (ABS) ...................................... 107
Växling ..................................... 107
Avstånd framåt ........................ 107
Filhållningsassistent ................107
Elektronisk stabilitetsreglering av ............................................ 107
Elektronisk stabilitetsreglering och drivkraftsreglering ............107
Drivkraftsreglering av ..............108
Kylvätsketemperatur ................108
Förglödning ............................. 108
AdBlue ..................................... 108
Övervakningssystem för däcktryck ................................ 108
Motoroljetryck .......................... 108Låg bränslenivå.......................109
Startspärr ................................. 109
Ytterbelysning .......................... 109
Helljus ...................................... 109
Helljusassistent .......................109
LED-strålkastare ......................109
Dimljus fram ............................ 109
Dimbakljus ............................... 109
Farthållare ............................... 109
Adaptiv farthållare ...................110
Fordon detekterat framför ........110
Fotgängardetektering ..............110
Hastighetsbegränsare .............110
Trafikmärkesassistans .............110
Dörr öppen .............................. 110
Displayer .................................... 110
Förarinformationscentral .........110
Infodisplay ............................... 117
Head-up-display ......................118
Bilmeddelanden .........................121
Varningsljud ............................. 121
Batterispänning .......................122
Personliga inställningar .............122
Telematiktjänster .......................125
OnStar ..................................... 125
