2019 OPEL INSIGNIA BREAK Instruktionsbok

Bilvård255Laddning av bilbatteriet9Varning
På bilar med stopp/start-system
ska du se till att laddningsspän‐
ningen inte överstiger 14,6 volt när du använder en batteriladdare. I
annat fall kan bilbatteriet skadas.
Start med startkablar 3 288.
Varningsetikett
Symbolernas betydelse: ● Inga gnistor, ingen öppen eld eller rökning.
● Använd alltid skyddsglasögon. Explosiva gaser kan orsaka
blindhet eller skador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller
allvarliga brännskador.
● Se instruktionsboken för mer information.
● Explosiva gaser kan finnas i närheten av bilbatteriet.
Lufta bränslesystem, diesel
Om tanken körs tom måste diesel‐
bränslesystemet luftas. Slå på tänd‐
ningen tre gånger under vardera
15 sekunder. Dra sedan runt motorn under maximalt 40 sekunder.
Upprepa denna process efter minst
fem sekunder. Om motorn inte startar måste du uppsöka en verkstad.Byta torkarblad
Vindruta
Lyft torkararmen tills den stannar i
upphöjt läge. Lyft fästklämman för att lossa torkarbladet och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.

256BilvårdBakrutaGrand Sport
Lyft torkararmen tills den stannar kvar
i lyft läge, tryck på knappen för att
lossa torkarbladet och ta sedan bort
det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Sports Tourer, Country Tourer
Lyft på torkararmen. Frigör torkar‐
bladet på det sätt som visas i bilden
och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Glödlampsbyte
Byta glödlampor
Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån motorrummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att
lamporna lyser.
Halogenstrålkastare
Halogenstrålkastare med separata
glödlampor för halv- och helljus.

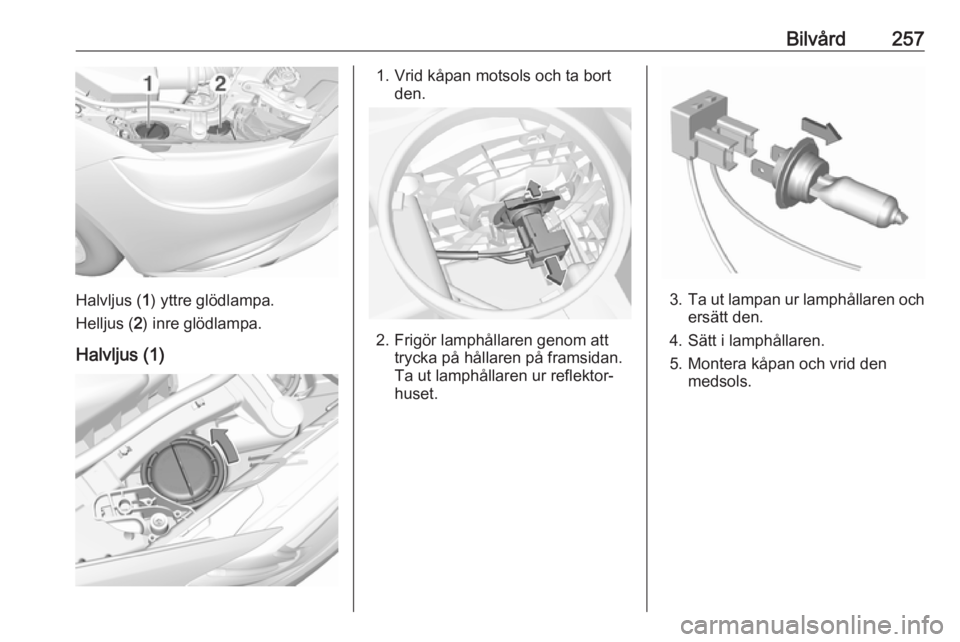

Bilvård257
Halvljus (1) yttre glödlampa.
Helljus ( 2) inre glödlampa.
Halvljus (1)
1. Vrid kåpan motsols och ta bort den.
2. Frigör lamphållaren genom atttrycka på hållaren på framsidan.
Ta ut lamphållaren ur reflektor‐
huset.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i lamphållaren.
5. Montera kåpan och vrid den medsols.

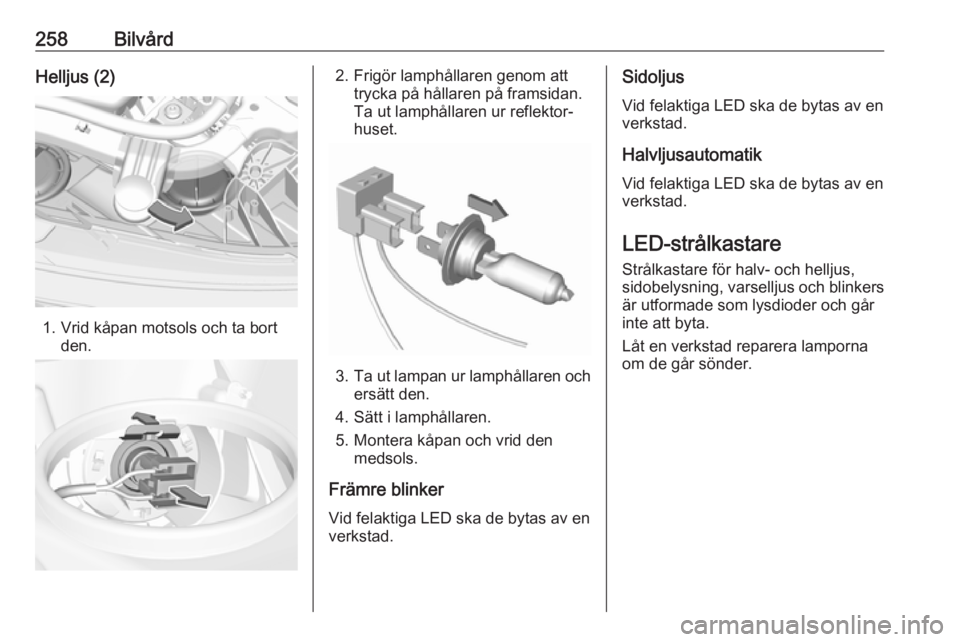

258BilvårdHelljus (2)
1. Vrid kåpan motsols och ta bortden.
2. Frigör lamphållaren genom atttrycka på hållaren på framsidan.
Ta ut lamphållaren ur reflektor‐
huset.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i lamphållaren.
5. Montera kåpan och vrid den medsols.
Främre blinker Vid felaktiga LED ska de bytas av enverkstad.
Sidoljus
Vid felaktiga LED ska de bytas av en
verkstad.
Halvljusautomatik
Vid felaktiga LED ska de bytas av en verkstad.
LED-strålkastare Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
är utformade som lysdioder och går
inte att byta.
Låt en verkstad reparera lamporna
om de går sönder.

Bilvård259Dimljus fram1. Grand Sport, Sports Tourer
Vik ett tyg runt spetsen på en
spårskruvmejsel för att förhindra
skador på lacken. Sätt in skruv‐
mejseln i springan på kåpans
kant. Bänd loss kåpan försiktigt.
Country Tourer
Lossa skruven med en torxskruv‐
mejsel.
2. Grand Sport, Sports Tourer
Lossa skruven med torxskruvmej‐
seln och ta bort frontplåten.
Country Tourer
Vik ett tyg runt spetsen på en
spårskruvmejsel för att förhindra
skador på lacken. Bänd loss front‐
plåten genom att sätta in skruv‐
mejseln i fördjupningen.

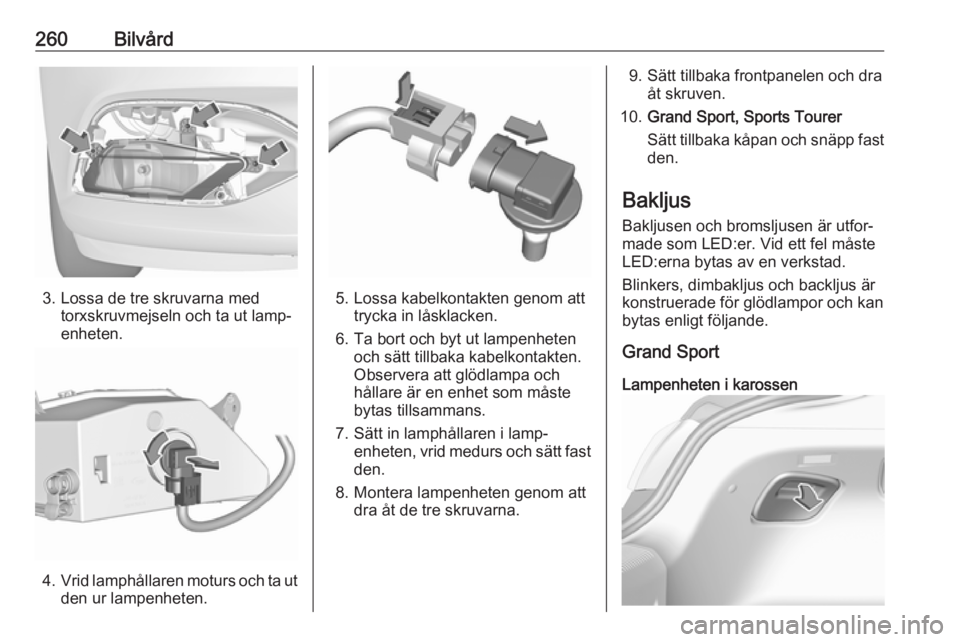

260Bilvård
3. Lossa de tre skruvarna medtorxskruvmejseln och ta ut lamp‐
enheten.
4. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
5. Lossa kabelkontakten genom att trycka in låsklacken.
6. Ta bort och byt ut lampenheten och sätt tillbaka kabelkontakten.
Observera att glödlampa och
hållare är en enhet som måste
bytas tillsammans.
7. Sätt in lamphållaren i lamp‐ enheten, vrid medurs och sätt fastden.
8. Montera lampenheten genom att dra åt de tre skruvarna.
9. Sätt tillbaka frontpanelen och draåt skruven.
10. Grand Sport, Sports Tourer
Sätt tillbaka kåpan och snäpp fast den.
Bakljus Bakljusen och bromsljusen är utfor‐
made som LED:er. Vid ett fel måste
LED:erna bytas av en verkstad.
Blinkers, dimbakljus och backljus är
konstruerade för glödlampor och kan
bytas enligt följande.
Grand Sport
Lampenheten i karossen

Bilvård2611. Ta bort kåpan på respektive sida.
2. Skruva loss två fästmuttrar i plastför hand från insidan.
3. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
4. Vrid blinkerslamphållaren moturs och ta ut den ur lampenheten.
5.Ta bort och ersätt blinkerslampan.
6. Fäst lampsockeln på lamp‐ enheten.
7. Fäst lampenheten i bilens kaross och dra åt låsmuttrarna inifrån
lastrummet. Sätt dit kåpan.

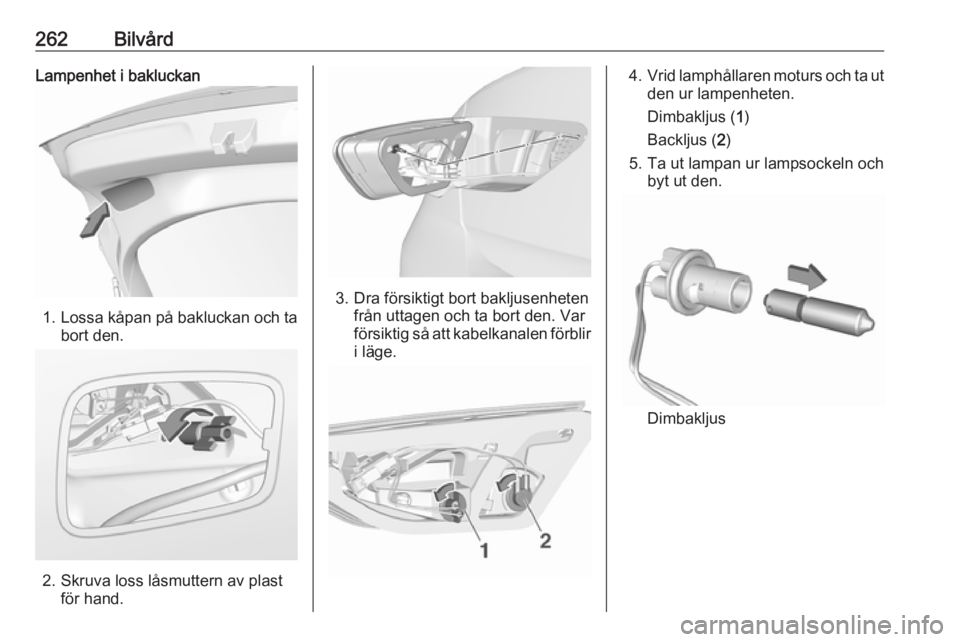

262BilvårdLampenhet i bakluckan
1.Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den. Var
försiktig så att kabelkanalen förblir
i läge.
4. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
Dimbakljus ( 1)
Backljus ( 2)
5. Ta ut lampan ur lampsockeln och byt ut den.
Dimbakljus
