Instrumente, Bedienelemente119
Durch Drücken auf è bzw. é durch
das Hauptmenü blättern.
å oder ä drücken, um durch die
Untermenüseiten des aktuell ausge‐
wählten Hauptmenüeintrags zu blät‐
tern. Diese Tasten dienen auch dem
Ändern numerischer Werte.
Å drücken, um eine Funktion auszu‐
wählen oder ein Feld in einem Dialog zu aktivieren.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐
mation Center eingeblendet. Meldun‐
gen werden durch Drücken auf Å
bestätigt. Fahrzeugmeldungen
3 129.
Hauptmenü
Die Symbole des Hauptmenüs sind in
der obersten Displayzeile zu sehen:
● Startseite, als Symbol ! ange‐
zeigt.
● Bordcomputeranzeigen, als Symbol " angezeigt, siehe
Beschreibung unten.
● Audioinformationen, als Symbol G angezeigt, siehe Beschreibung
unten.
● Navigationsinformationen, als Symbol § angezeigt, siehe
Beschreibung unten.
● Mobiltelefoninformationen, als Symbol $ angezeigt, siehe
Beschreibung unten.
● Einstellungen, als Symbol %
angezeigt, siehe Beschreibung
unten.
Einige der angezeigten Funktionen
zeigen unterschiedliche Informatio‐
nen beim Fahren bzw. bei stehendem
Fahrzeug und einige Funktionen sind nur während der Fahrt verfügbar.Uplevel-Display

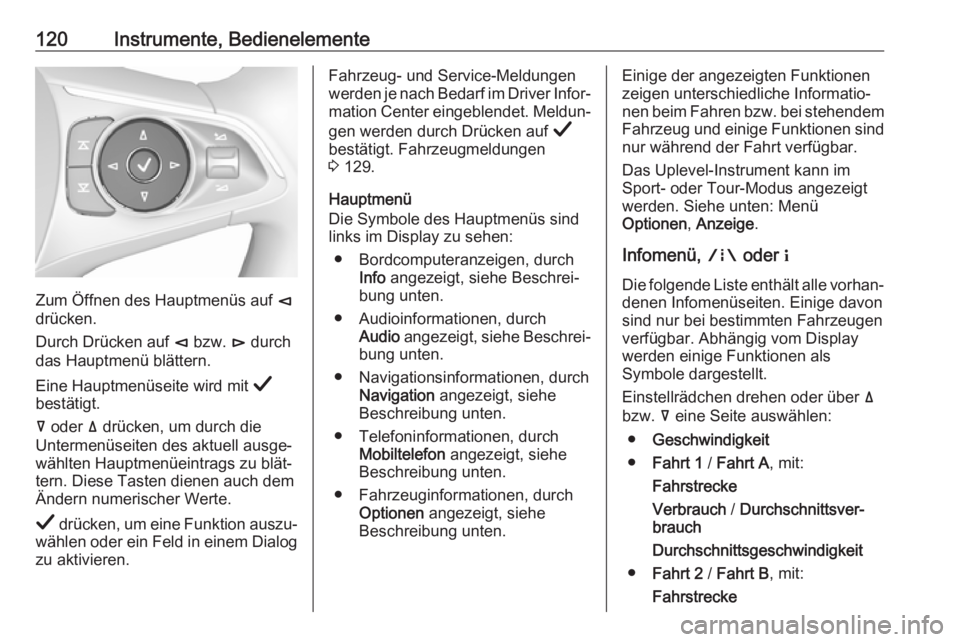

Menüs und Funktionen auswählen
Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐
rad auswählen.

120Instrumente, Bedienelemente
Zum Öffnen des Hauptmenüs auf è
drücken.
Durch Drücken auf è bzw. é durch
das Hauptmenü blättern.
Eine Hauptmenüseite wird mit Å
bestätigt.
å oder ä drücken, um durch die
Untermenüseiten des aktuell ausge‐
wählten Hauptmenüeintrags zu blät‐
tern. Diese Tasten dienen auch dem
Ändern numerischer Werte.
Å drücken, um eine Funktion auszu‐
wählen oder ein Feld in einem Dialog zu aktivieren.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐
mation Center eingeblendet. Meldun‐
gen werden durch Drücken auf Å
bestätigt. Fahrzeugmeldungen
3 129.
Hauptmenü
Die Symbole des Hauptmenüs sind
links im Display zu sehen:
● Bordcomputeranzeigen, durch Info angezeigt, siehe Beschrei‐
bung unten.
● Audioinformationen, durch Audio angezeigt, siehe Beschrei‐
bung unten.
● Navigationsinformationen, durch Navigation angezeigt, siehe
Beschreibung unten.
● Telefoninformationen, durch Mobiltelefon angezeigt, siehe
Beschreibung unten.
● Fahrzeuginformationen, durch Optionen angezeigt, siehe
Beschreibung unten.Einige der angezeigten Funktionen
zeigen unterschiedliche Informatio‐
nen beim Fahren bzw. bei stehendem
Fahrzeug und einige Funktionen sind
nur während der Fahrt verfügbar.
Das Uplevel-Instrument kann im
Sport- oder Tour-Modus angezeigt
werden. Siehe unten: Menü
Optionen , Anzeige .
Infomenü, ; oder "
Die folgende Liste enthält alle vorhan‐
denen Infomenüseiten. Einige davon
sind nur bei bestimmten Fahrzeugen
verfügbar. Abhängig vom Display
werden einige Funktionen als
Symbole dargestellt.
Einstellrädchen drehen oder über ä
bzw. å eine Seite auswählen:
● Geschwindigkeit
● Fahrt 1 / Fahrt A , mit:
Fahrstrecke
Verbrauch / Durchschnittsver‐
brauch
Durchschnittsgeschwindigkeit
● Fahrt 2 / Fahrt B , mit:
Fahrstrecke

Instrumente, Bedienelemente121Verbrauch / Durchschnittsver‐
brauch
Durchschnittsgeschwindigkeit
● Kraftstoffe / Kraftstoffinformatio‐
nen , mit:
Reichweite
Momentaner Kraftstoffverbrauch
● Ölrestlebensdauer
● Reifendruck
● Stoppuhr
● Verkehrszeichenerkennung
● Folgeabstand
● Fahrerassistenz
● Hauptverbraucher
● Verbrauchshistorie
● Eco-Index
● DEF
Am Baselevel-Display werden die
Seiten Ölrestlebensdauer ,
Reifendruck , Folgeabstand ,
Verkehrszeichenerkennung , DEF ,
Reifenlast und Geschwindigkeitswar‐
nung im Fahrzeuginformationsmenü
angezeigt. ? auswählen.Geschwindigkeit
Digitalanzeige der Momentange‐
schwindigkeit.
Tageskilometerzähler 1/A oder 2/B
Auf zwei unabhängigen Seiten 1/A
und 2/B werden die aktuelle Entfer‐
nung, der durchschnittliche Kraftstoff‐
verbrauch und die Durchschnittsge‐
schwindigkeit seit einem bestimmten
Zurücksetzen angezeigt.
Die Entfernungsanzeige zählt eine
Fahrstrecke bis 9999 km und beginnt
dann wieder bei 0.
Zum Zurücksetzen am Baselevel- oder Midlevel-Display Å drücken
und das Zurücksetzen bestätigen.
Am Uplevel-Display é drücken und
mit Å bestätigen. Dies setzt nur die
Werte auf der aktuell angezeigten
Seite zurück. Die andere Seite des
Tageskilometerzählers bleibt unver‐
ändert.Kraftstoffe /KraftstoffinformationenReichweite
Die Reichweite wird aus dem momen‐ tanen Tankfüllstand und dem
Momentanverbrauch errechnet. Die
Anzeige erfolgt mit gemittelten
Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt und
in der Kraftstoffanzeige leuchtet die
Kontrollleuchte Y auf.
Wenn unverzüglich nachgetankt
werden muss, wird im Display eine
Warnmeldung angezeigt, die nicht
mehr erlischt. Außerdem blinkt die
Kontrollleuchte Y in der Kraftstoffan‐
zeige 3 115.Momentaner Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Prozentzahl
bezeichnet die Restlebensdauer des
aktuell eingefüllten Öls 3 109.

122Instrumente, BedienelementeReifendruck
Prüft während der Fahrt den Luft‐
druck aller Reifen 3 302.
Stoppuhr
Baselevel-Display: Timer mit Å star‐
ten und stoppen. Zum Zurücksetzen
Å drücken, während der Timer
angehalten ist.
Midlevel- oder Uplevel-Display: Zum
Starten und Stoppen des Timers Å
und erneut Å drücken. Zum Zurück‐
setzen Å drücken, Zurücksetzen
wählen und mit Å bestätigen.
Verkehrszeichenerkennung
Zeigt die erkannten Verkehrszeichen
für den aktuellen Streckenabschnitt
an 3 258.
Folgeabstand
Zeigt den Abstand zu einem voraus‐
fahrenden Fahrzeug in Sekunden an
3 233. Bei aktivem adaptivem
Geschwindigkeitsregler wird auf
dieser Seite stattdessen der Fahrzeu‐
gabstand angezeigt.Fahrerassistenz
Zeigt den Status verschiedener
Fahrerassistenzsysteme an: Adapti‐
ver Geschwindigkeitsregler 3 218,
Auffahrwarnung 3 230, Spurhalteas‐
sistent 3 262.
DEF-Reichweite
Zeigt den Stand im AdBlue-Tank an
3 197.
Eco-Informationsmenü, @
● Hauptverbraucher
● Verbrauchshistorie
● Eco-Index
Am Midlevel- und Uplevel-Display
werden die Seiten Hauptverbraucher,
Verbrauchshistorie und Eco-Index im
Infomenü angezeigt. Siehe oben.
Hauptverbraucher
Listet die größten Verbraucher unter den derzeit eingeschalteten Komfort‐
funktionen in absteigender Reihen‐
folge auf. Die mögliche Kraftstoffer‐
sparnis wird angezeigt.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Motor
automatisch die Heckscheibenhei‐zung, um die Motorlast zu erhöhen. In
diesem Fall wird die Heckscheiben‐
heizung als ein Spitzenverbraucher
angezeigt, ohne dass sie vom Fahrer aktiviert wurde.
Verbrauchshistorie
Zeigt die Entwicklung des Durch‐
schnittsverbrauchs über eine Entfer‐
nung von 50 km an. Die vollen Balken
zeigen den Verbrauch in 5-km- Schrit‐
ten an und verdeutlichen die Auswir‐
kungen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐ brauch.

Instrumente, Bedienelemente123Eco-Index
Der durchschnittliche Kraftstoffver‐ brauch wird als Eco-Balkendiagramm
angezeigt. Für einen möglichst gerin‐
gen Kraftstoffverbrauch den Fahrstil
so anpassen, dass die Anzeige inner‐ halb des grünen Bereichs bleibt. Je
mehr sich die Anzeige in Richtung
roter Bereich bewegt, desto höher ist
der Kraftstoffverbrauch. Gleichzeitig
wird der Wert für den Durchschnitts‐
verbrauch angezeigt.
Je nach Fahrzeugausführung zeigt
der Eco-Index Werte an, die sich auf
die Tageskilometerzählerseite A/1
oder den aktuellen Fahrzyklus bezie‐
hen. Im letzten Fall wird die Anzeige
beim nächsten Einschalten der
Zündung zurückgesetzt.
Audio-Menü Bietet die Möglichkeit, Musikquellen
zu durchsuchen, aus einer Favoriten‐ liste auszuwählen oder die Audio‐
quelle zu ändern.
Infotainment System 3 162Mobiltelefon-Menü
Ermöglicht das Verwalten und
Ausführen von Anrufen, das Blättern
durch Kontaktlisten und die Bedie‐
nung der Freisprecheinrichtung.
Infotainment System 3 171
Navigation-Menü
Bietet Funktionen für die Zielführung. Infotainment System 3 165
Fahrzeuginformationsmenü, ?
, Optionen oder %
Die folgende Liste enthält alle mögli‐
chen Seiten des Optionen-Menüs.
Einige davon sind nur bei bestimmten
Fahrzeugen verfügbar. Abhängig
vom Display werden einige Funktio‐
nen als Symbole dargestellt.
Einstellrädchen drehen oder mit ä
bzw. å eine Seite auswählen und den
Anweisungen in den Untermenüs folgen:
● Einheiten
● Anzeige
● Optionen für Infoseite●Optionen für Startseite
● Adaptiver Geschwindigkeitsreg‐
ler
● Geschwindigkeitswarnung
● Reifenlast
● Rundinstrumente und Skalen
● Software-Informationen
● Head-up-Display
● AdBlue-Füllstand
Einheiten
Einheitensystem für das Display
auswählen: angloamerikanisch oder
metrisch.
Anzeige
é drücken und Sport- oder Tour-
Modus auswählen. Der Sport-Modus
enthält mehr Fahrzeuginformationen,
der Tour-Modus mehr Medieninfor‐
mationen.
Diese Einstellung ist nur im Uplevel-
Display verfügbar.
Optionen für Infoseite
Eine Liste aller Seiten im Infomenü
wird angezeigt. Siehe oben. Die im Infomenü anzuzeigenden Seiten

124Instrumente, Bedienelementeauswählen. Die ausgewählten Seitensind mit 0 gekennzeichnet. Nicht
sichtbare Funktionen haben ein
leeres Kontrollkästchen.
Optionen für Startseite
Auswählen, welche Werte auf der
Startseite des Driver Information Centers angezeigt werden sollen,
z. B. Geschwindigkeit oder Kraftstoff‐
reichweite.
Adaptiver Geschwindigkeitsregler
Aktiviert bzw. deaktiviert den adapti‐
ven Geschwindigkeitsregler 3 218.
Geschwindigkeitswarnung
Auf der Seite „Geschwindigkeitswar‐
nung“ lässt sich eine Höchstge‐
schwindigkeit festlegen.
Eine Höchstgeschwindigkeit kann nur festgelegt werden, wenn die
Geschwindigkeitswarnung aktiviert
ist. Wenn die Geschwindigkeit fest‐
gelegt ist, kann die Funktion durch
Drücken auf Å ausgeschaltet
werden, während diese Seite ange‐
zeigt wird. Beim Überschreiten derfestgelegten Maximalgeschwindig‐
keit wird eine Warnung angezeigt und
ein Warnton ausgegeben.
Reifenlast
Die Reifendruck-Kategorie kann
entsprechend dem aktuell vorhande‐
nen Reifendruck gewählt werden
3 302.
Rundinstrumente und Skalen
● Öltemperatur
Zeigt die Motoröltemperatur in
Grad Celsius an.
● Batteriespannung
Zeigt die Fahrzeugbatteriespan‐ nung an. Bei laufendem Motor
kann die Spannung zwischen 12
und 15,5 V variieren. Bei einer
hohen elektrischen Last kann die Spannung vorübergehend unter
12 V fallen.
● Motor-Boost
Zeigt den Turbolader-Ladedruck
des Motors in % an.
● DEF
Zeigt den Stand im AdBlue-Tank
an 3 197.
● IFE-AFE
Zeigt den momentanen und den
durchschnittlichen Kraftstoffver‐
brauch an.
● Reichweite
Zeigt die durchschnittliche
verbleibende Entfernung mit dem
im Tank enthaltenen Kraftstoff
an. Siehe Seiten zum Infomenü
oben.
● Leere Seite
Zeigt eine leere Messanzeige an.

Instrumente, Bedienelemente125Software-Informationen
Zeigt die Open-Source Software-
Informationen an.
Head-Up Display
Ermöglicht das Drehen der Projizie‐
rung des Head-up-Displays 3 126
Info-Display
Das Info-Display befindet sich in der
Instrumententafel neben dem Instru‐
ment.
Im Info-Display kann Folgendes
angezeigt werden:
● Uhrzeit 3 96
● Außentemperatur 3 96
● Datum 3 96
● Infotainment System 3 157
● Einstellungen der Klimaanlage 3 179
● Rückfahrkamera 3 254
● Rundumsichtsystem 3 251
● Anleitung Einparkhilfe 3 241
● Hinterer Querverkehr-Assistent 3 256● Flex-Ride-Visualisierungsmenü
3 212
● Navigation 3 165
● Systemmeldungen
● Einstellungen für Fahrzeugper‐ sonalisierung 3 131
8''-Info-Display
Menüs und Einstellungen auswählen
Es gibt drei Möglichkeiten, um das
Display zu bedienen:
● über die Tasten unter dem Display
● durch Berühren des Touchsc‐ reens mit dem Finger
● über die SprachsteuerungBedienung über die Tasten
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Zum Beenden eines Menüs ohne
Änderung von Einstellungen auf
BACK drücken.
Infotainment System 3 153
Bedienung per Touchscreen
Display muss durch Drücken auf X
eingeschaltet werden. Zum Auswäh‐
len der Startseite ; berühren.

126Instrumente, BedienelementeMit dem Finger das gewünschte
Menüsymbol berühren oder die
gewünschte Funktion auswählen.
In längeren Untermenüs mit dem
Finger nach oben oder unten blättern.
Gewünschte Funktion oder Auswahl
durch kurzes Berühren bestätigen.
O berühren, um ein Menü ohne Spei‐
chern der geänderten Einstellung zu
verlassen.
Symbol & berühren, um ein Menü
ohne speichern zu verlassen.
; berühren, um zur Startseite
zurückzukehren.
Infotainment System 3 157Sprachsteuerung
Eine Beschreibung ist im Infotain‐
ment-Handbuch enthalten 3 168
Fahrzeugpersonalisierung 3 131.
Valet-Modus
Wenn aktiviert, sind einige Funktio‐
nen des Driver Information Centers
und Info-Displays eingeschränkt. Der
Laderaum wird verriegelt und kann
nicht entriegelt werden.
Head-up-Display
Das Head-up-Display zeigt in der
Windschutzscheibe auf der Fahrer‐
seite Fahrerinformationen des Instru‐ ments an.
Die Informationen erscheinen als
Grafiken, die von einem Objektiv in
der Instrumententafel direkt im Blick‐
feld des Fahrers auf die Windschutz‐
scheibe projiziert werden. Die Abbil‐
dung scheint außen in Richtung der
Fahrzeugfront zu schweben.
Je nach Ausstattung können folgende Informationen im Head-up-Display
angezeigt werden:
● Allgemeine Verkehrsinformatio‐ nen
● Warnungen von Fahrerassis‐ tenzsystemen
● Wählhebelstellung des Automa‐ tikgetriebes
● Anzeige zum Schalten
● Informationen zu Audio/Mobilte‐ lefon
● Schrittweise Navigationsanwei‐ sungen bei Ausstattung mit Info‐
tainment Navigation.
Das Head-up-Display wird über drei Bedienelemente über dem Licht‐schalter bedient.
Einschalten
Taste & kurz anheben.
Display-Ansichten
Im Head-up-Display können durch Drücken auf die Taste / unter‐
schiedliche Ansichten ausgewählt
werden. Bei jedem Tastendruck
wechselt die Anzeige.
