Îngrijirea autovehiculului223Înlocuirea ştergătorului deparbriz
Parbriz
Decuplaţi contactul.
În interval de un minut după
decuplarea contactului, acţionaţi
maneta ştergătorului pentru a
poziţiona lamelele ştergătoarelor vertical pe parbriz.
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până la cuplare.
Coborâţi cu atenţie braţul
ştergătorului.
Lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform
indicaţiei din figură şi detaşaţi-o de
braţul ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până la cuplare.
Coborâţi cu atenţie braţul
ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.
Farurile cu halogen
Faruri cu halogen cu becuri separate
pentru faza lungă şi faza scurtă.

224Îngrijirea autovehiculului
Faza lungă (1) bec interior.
Faza scurtă ( 2) bec exterior.
Faza lungă (1)
1. Scoateţi capacul de protecţie trăgând umărul.
2. Apăsaţi în jos clema de fixare şitrageţi soclul becului către parteadin spate.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului în carcasa reflectorului.
5. Fixaţi capacul.
Faza scurtă (2)
1. Scoateţi capacul de protecţie prin tragere.

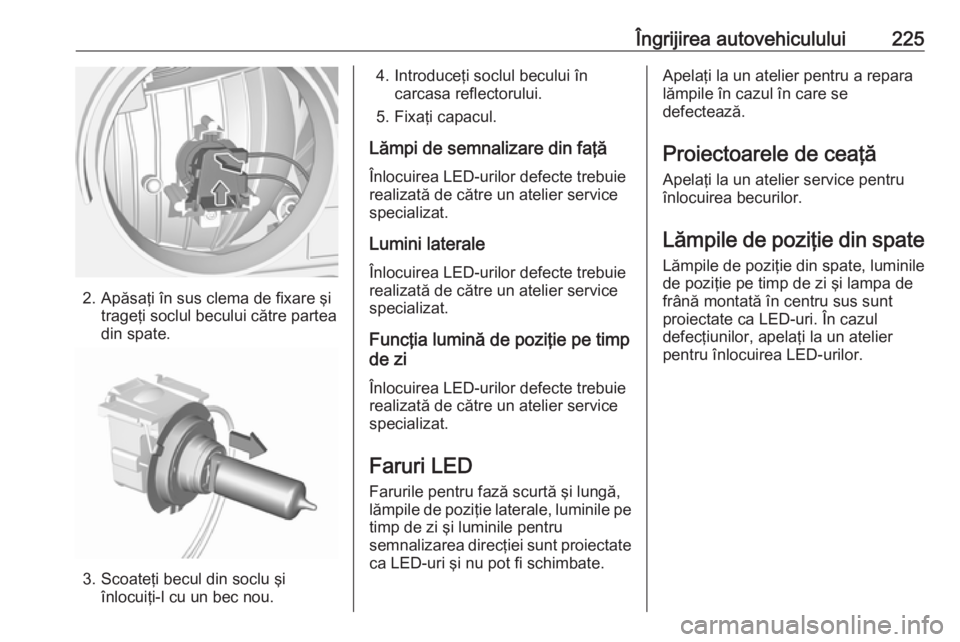

Îngrijirea autovehiculului225
2. Apăsaţi în sus clema de fixare şitrageţi soclul becului către parteadin spate.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului încarcasa reflectorului.
5. Fixaţi capacul.
Lămpi de semnalizare din faţă
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Lumini lateraleÎnlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Funcţia lumină de poziţie pe timp
de zi
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Faruri LED Farurile pentru fază scurtă şi lungă,
lămpile de poziţie laterale, luminile pe
timp de zi şi luminile pentru
semnalizarea direcţiei sunt proiectate
ca LED-uri şi nu pot fi schimbate.Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Proiectoarele de ceaţă
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lămpile de poziţie din spate Lămpile de poziţie din spate, luminile
de poziţie pe timp de zi şi lampa de
frână montată în centru sus sunt
proiectate ca LED-uri. În cazul
defecţiunilor, apelaţi la un atelier
pentru înlocuirea LED-urilor.

226Îngrijirea autovehicululuiAnsamblul lămpii din caroserie
1. Deschideţi hayonul, apoidesfaceţi din cleme capacul de
acces de pe partea respectivă.
2. Slăbiţi piuliţa de fixare a lămpii cu ajutorul unei chei fixe sau
tubulare.
Pentru a evita pierderea piuliţei în cazul în care ar cădea în
capitonajul aripii, mai întâi aşezaţi
o lavetă sub aceasta.
3. Deşurubaţi manual şi scoateţi piuliţa de fixare a lămpii.
4. Decuplaţi clema de fixare în timp ce împingeţi uşor lampa pentru a
o scoate.
5. Din exterior, retrageţi cu grijă ansamblul lămpii din degajare şi
scoateţi-l. Aveţi grijă la conducta
de cabluri să rămână pe poziţie.
6. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
7. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.

Îngrijirea autovehiculului227Lampa de frână (1)
Lampă de semnalizare ( 2)
8. Introduceţi soclul becului în ansamblul lămpii. Fixaţi
ansamblul de iluminat în degajare
şi strângeţi piuliţa de fixare a
lămpii din interior. Ataşaţi
capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi scoateţi capacul.
2. Slăbiţi piuliţa de fixare a lămpii cu ajutorul unei chei fixe sau
tubulare.
3. Deşurubaţi manual şi scoateţi piuliţa de fixare a lămpii.
4. Decuplaţi clema de fixare în timp ce împingeţi uşor ansamblul
lămpii pentru a îl scoate.
5. Din exterior, retrageţi cu grijă ansamblul lămpii din degajare şi
scoateţi-l. Aveţi grijă la conducta
de cabluri să rămână pe poziţie.
6. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.

228Îngrijirea autovehiculului7. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou:
Lampa de marşarier ( 1)
Lampa de ceaţă spate ( 2)
8. Introduceţi soclul becului în ansamblul lămpii. Fixaţi
ansamblul de iluminat în degajare
şi strângeţi piuliţa de fixare a
lămpii din interior. Ataşaţi
capacul.
Lampa de frână centrală
superioară
Lampa de frână montată în centru sus este proiectată ca LED nu poate fi
schimbată.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi
toate luminile.Lămpi de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.

Îngrijirea autovehiculului229
2. Rotiţi spre dreapta soclul beculuişi scoateţi-l din carcasă.
3. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului şi rotiţi-lspre stânga.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de
înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED-
uri şi nu pot fi înlocuite.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Luminile interioare
Solicitaţi înlocuirea următoarelor
becuri de către un atelier service:
● plafoniera, lămpi de lectură
● lampa din portbagaj
● iluminarea panoului de bordSistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

230Îngrijirea autovehiculului
Extractorul de siguranţeEste posibil să aveţi un extractor de
siguranţe în faţa panoului de
siguranţe din panoul de bord.
Extractorul are două părţi, fiecare
parte este proiectată pentru un tip
diferit de siguranţe.Apucaţi siguranţa cu extractorul de
siguranţe din partea superioară sau
laterală, în funcţie de tipul siguranţei. Scoateţi siguranţa.
Cutia cu siguranţe din compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
În funcţie de versiune, sunt
disponibile diverse cutii cu siguranţe
din compartimentul motor:
