2019 OPEL CROSSLAND X Инструкция по эксплуатации (in Russian)

Уход за автомобилем2312. Поверните нижний патронлампы против часовой стрелки,чтобы извлечь его. Выньте
патрон лампы из корпуса отра‐
жателя.
3. Нажмите кнопку фиксатора и извлеките лампу из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Ближний свет
1. Поверните колпачок (2) против часовой стрелки и извлеките
его.
2. Поднимите скобу фиксатора, затем потяните разъем назад.
3. Отогните фиксатор вниз и извлеките лампу из корпуса
отражателя.
4. Вставьте новую лампу в корпус отражателя и верните флажок висходное положение.
5. Отогните фиксатор вверх и удерживайте в этом положении.
6. Подключите разъем к лампе и опустите фиксатор.
7. Установить крышку и повернуть
ее по часовой стрелке.

232Уход за автомобилемЛампы указателей поворота /
фары, включаемые при езде в
светлое время суток
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары
Фары ближнего и дальнего света,
габаритные фонари, дневные
ходовые огни и указатели поворота
выполнены по светодиодной
технологии и не требуют замены
ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Передние
противотуманные фары
Доступ к лампам осуществляется
со стороны днища.
1. Поверните патрон лампы против часовой стрелки и
извлеките его из корпуса отра‐
жателя.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.
Задние фонари
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями и стоп-сигналами. В случае выхода их из строя для замены
потребуется обратиться в сервис‐
ный центр.

Уход за автомобилем233Фонарь на кузовеСнятие фонаря в сборе
1. Выкрутите два винта крепления
фонаря.
2. Снимите фонарь, потянув его назад.
3.Выкрутите три винта крепления
держателя ламп.
4. Версия без светодиодов
Извлеките лампу, потянув ее на
себя, и замените на новую.
Задний габаритный огонь/стоп-
сигнал ( 1)
Указатель поворота 2)
Версия со светодиодами
Заменить можно только лампы
указателей поворота.
Извлеките патрон лампы из
корпуса заднего фонаря, повер‐
нув его против часовой стрелки.

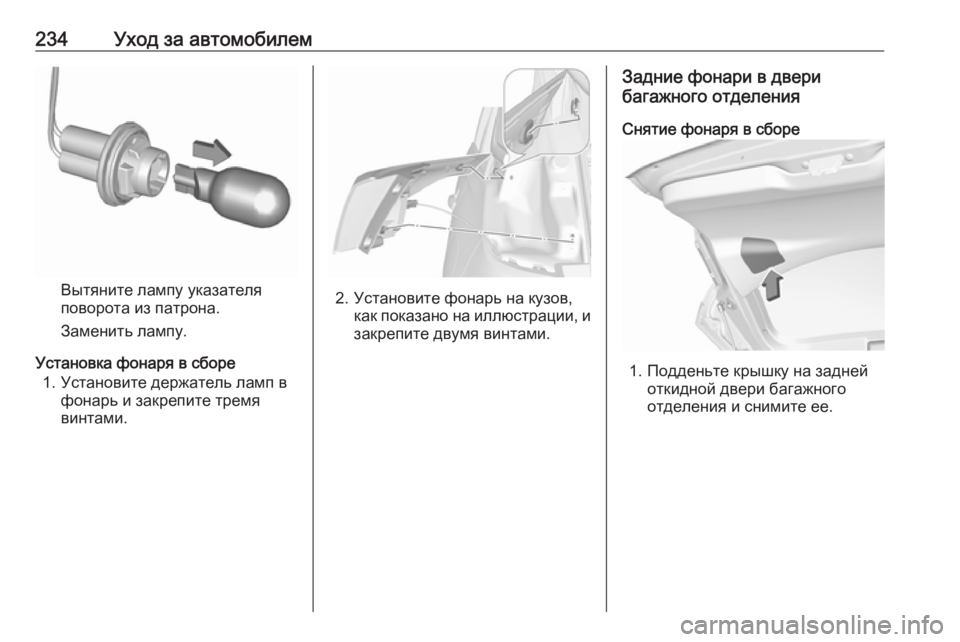

234Уход за автомобилем
Вытяните лампу указателя
поворота из патрона.
Заменить лампу.
Установка фонаря в сборе 1. Установите держатель ламп в фонарь и закрепите тремя
винтами.2. Установите фонарь на кузов, как показано на иллюстрации, изакрепите двумя винтами.
Задние фонари в двери
багажного отделения
Снятие фонаря в сборе
1. Подденьте крышку на задней откидной двери багажного
отделения и снимите ее.

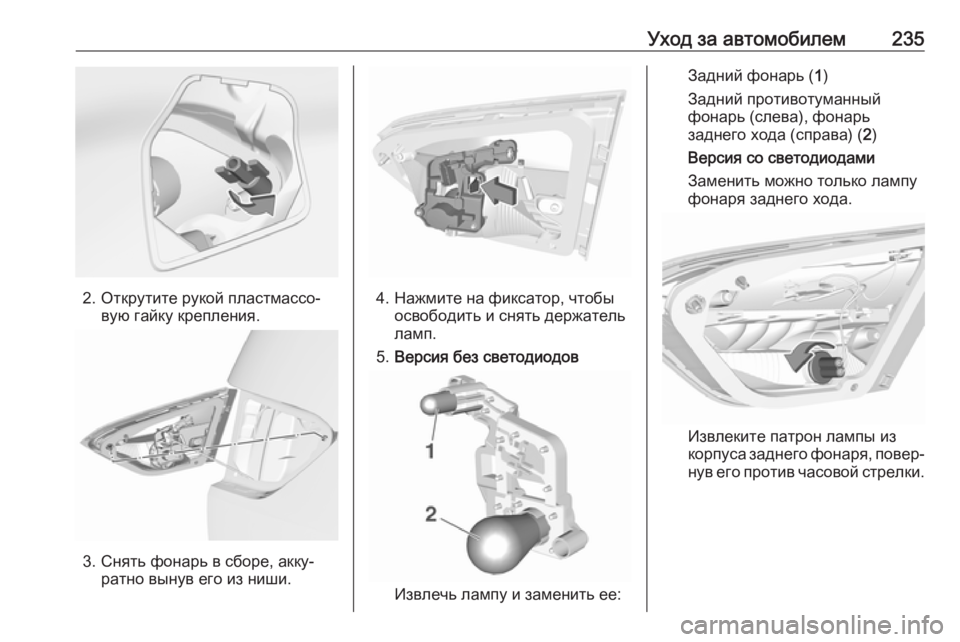

Уход за автомобилем235
2. Открутите рукой пластмассо‐вую гайку крепления.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Нажмите на фиксатор, чтобыосвободить и снять держатель
ламп.
5. Версия без светодиодов
Извлечь лампу и заменить ее:
Задний фонарь ( 1)
Задний противотуманный фонарь (слева), фонарь
заднего хода (справа) ( 2)
Версия со светодиодами
Заменить можно только лампу
фонаря заднего хода.
Извлеките патрон лампы из
корпуса заднего фонаря, повер‐
нув его против часовой стрелки.

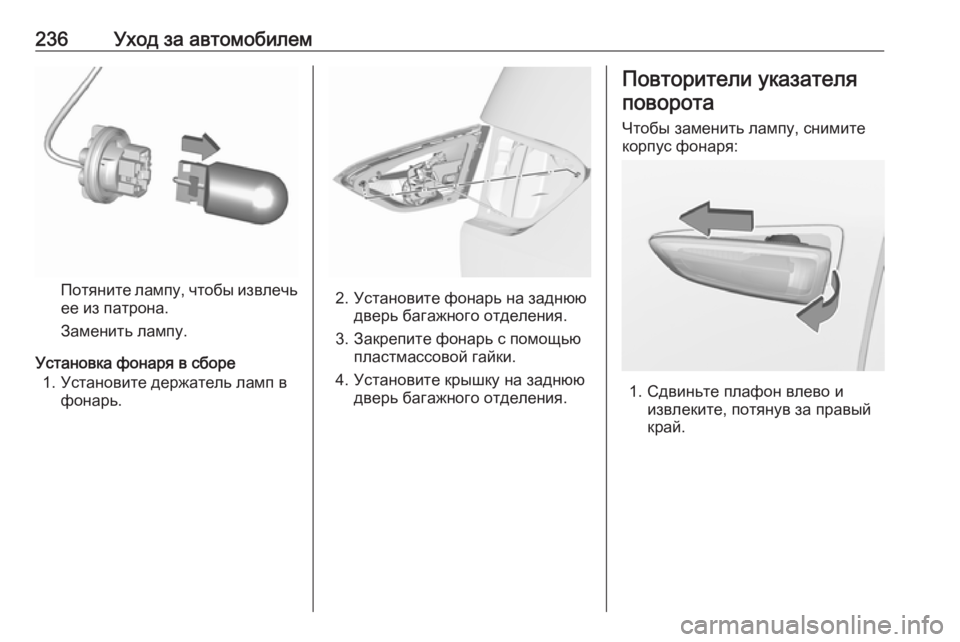

236Уход за автомобилем
Потяните лампу, чтобы извлечьее из патрона.
Заменить лампу.
Установка фонаря в сборе 1. Установите держатель ламп в фонарь.2. Установите фонарь на заднюю дверь багажного отделения.
3. Закрепите фонарь с помощью пластмассовой гайки.
4. Установите крышку на заднюю дверь багажного отделения.
Повторители указателя
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.

Уход за автомобилем237
2. Поверните патрон против часо‐вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонарь подсветки номерного знака светодиодный. Возможность
замены светодиодов не преду‐
смотрена. В случае выхода свето‐
диодов из строя необходимо обра‐
титься в сервисный центр для их
замены.
Освещение салона Для замены следующих ламп необ‐ходимо обращаться на станцию
техобслуживания:
● плафон внутреннего освеще‐ ния, лампы для чтения
● подсветка грузового отделе‐ ния
● подсветка приборной панелиЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя отключите соответствующий
выключатель или выключите зажи‐
гание.
Дефектный предохранитель можно
определить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

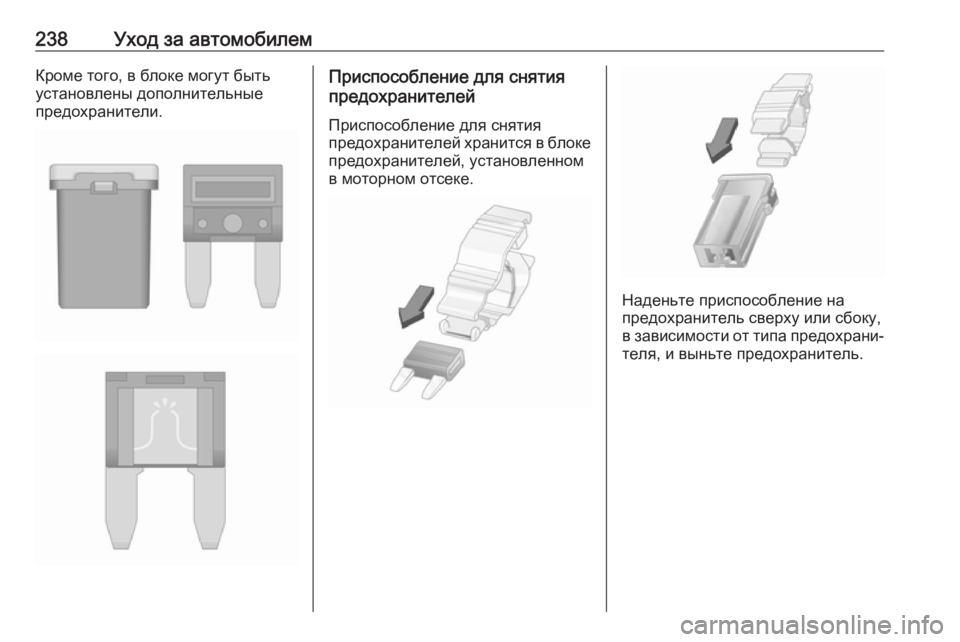

238Уход за автомобилемКроме того, в блоке могут быть
установлены дополнительные
предохранители.Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
