2019 OPEL COMBO E Manuel d'utilisation (in French)

Soins du véhicule2392. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer. Veiller à ce
que la goulotte de câbles reste en place.
3. Détacher le câble du support.
4. Désengager les pattes de retenue
pour déposer le support d'am‐poule.
5. Enfoncer légèrement l'ampoule, la faire tourner et la retirer du
support d'ampoule. Remplacer
l'ampoule:
Feu arrière/feu stop ( 1)
Ampoule extérieure de feux de
direction/détresse ( 2)
Ampoule intérieure de feu de
recul ( 3)
Feu antibrouillard arrière ( 4)
6. Fixer le support d'ampoule à l'en‐ semble de feu.
7.Fixer le câble au dispositif de rete‐
nue.
8. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les deux vis.
Troisième feu stop
Le troisième feu stop est constitué
d'ampoules LED qui ne peuvent pas
être remplacées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Vérification d'ampoule Mettre le contact, faire fonctionner et
vérifier tous les feux.

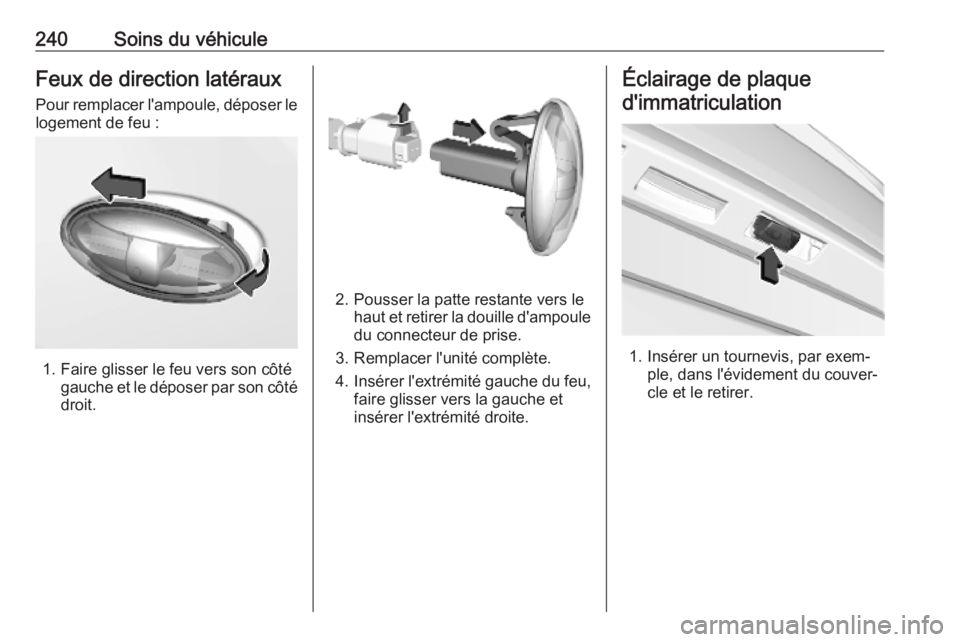

240Soins du véhiculeFeux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Pousser la patte restante vers le haut et retirer la douille d'ampoule
du connecteur de prise.
3. Remplacer l'unité complète.
4. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque
d'immatriculation
1. Insérer un tournevis, par exem‐ ple, dans l'évidement du couver‐
cle et le retirer.

Soins du véhicule241
2. Extraire l'ampoule de la douille etla remplacer.
3. Fixer le couvercle.
Éclairage intérieur
Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● éclairage du tableau de bord
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● compartiment moteur
● tableau de bord
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Un extracteur de fusible se trouve sur
le couvercle du boîtier à fusibles du
tableau de bord.

242Soins du véhicule
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
N°Circuit électrique16Phares antibrouillard18Phare du côté droit19Phare du côté gauche29Essuie-glace avant
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et le verrouiller.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.

Soins du véhicule243Boîte à fusibles du tableaude bord
Le boîtier à fusible se trouve derrière
un couvercle dans le tableau de bord,
du côté gauche.
Retirer le couvercle en tirant dans le
haut à gauche puis du côté droit.
N°Circuit électrique1Chargement inductif, contacteur
d'embrayage, commande sélec‐
tive de suspension, direction
assistée, système d'échappe‐
ment diesel, rétroviseur intérieur4Avertisseur sonore6Lave-glace avant7Prise de courant arrière10Serrure de porteN°Circuit électrique12Connecteur de diagnostic,
consommateur d'alimentation
électrique13Affichage tête haute, commande
de climatisation, Infotainment
System14Système antivol, unité téléma‐
tique15Boîte automatique, combiné
d'instruments, climatisation16Démarreur, transformateur d'ali‐
mentation électrique17Combiné d'instruments19Douille de remorque,
commandes au volant21Antivol, bouton d'alimentation22Caméra arrière, capteur de pluie
et de lumière23Rappel de ceinture de sécurité,
module de commande de
véhicule spécial, démarrage-
arrêt, douille de remorque

244Soins du véhiculeN°Circuit électrique24Aide au stationnement, Infotain‐
ment system, caméra arrière,
caméra d'angle mort latéral25Airbag26Capteur d'angle de braquage27Chauffage de stationnement29Infotainment System31–32Prise de courant34Aide au stationnement, rétrovi‐
seur intérieur35Connecteur de diagnostic,
réglage de la portée des phares,
pare-brise chauffant, climatisa‐
tion36Éclairages intérieurs, port USBOutillage du véhicule
Outillage Véhicules avec roue de secours
Ouvrir le couvercle de rangement de
l'emplacement pour les pieds 3 77.
L'œillet de remorquage et les outils se
trouvent dans le compartiment de
rangement sous le siège avant
gauche.

Soins du véhicule245Le cric se trouve dans le comparti‐
ment de rangement sous le siège
avant droit.
Véhicules sans roue de secours
L'œillet de remorquage et les outils se trouvent dans le compartiment de
rangement sous le siège avant du
côté droit.
Kit de réparation des pneus 3 250.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usureanormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 281.Désignations des pneus
Par exemple 225/55 R 18 98 V225:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat18:diamètre des jantes, en
pouces98:indice de capacité de charge
par exemple : 98 correspond à 750 kgV:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse
maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec
conducteur (75 kg) plus une charge

246Soins du véhiculeutile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec
système de surveillance de la pres‐
sion des pneus.
Pression des pneus 3 281.
L'étiquette d'informations sur la pres‐
sion des pneus apposée sur l'enca‐
drement de la porte gauche indique
l'équipement pneumatique d'origine
du véhicule et les pressions de
gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 277.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 281.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.
