Vezetés és üzemeltetés191Első gyalogosvédelem magába
foglalja:
● elől a gyalogosok észlelését
● első gyalogosriasztást
Az első gyalogosvédelem az első
ütközésriasztóval együtt aktiválódik.
Első ütközés riasztó 3 185.
Elől a gyalogosok észlelését
Elöl körülbelül 40 méteres távolságig
jelez egy gyalogost egy szimbólum a
műszeregységben.
Első gyalogosriasztás Amikor túl gyorsan közelít az észlelt
gyalogoshoz, egy figyelmeztető
üzenet jelenik meg a Vezető
Információs Központban.
Figyelmeztető hangjelzés hallható.
Sebességtartó vagy alkalmazkodó
sebességtartó kikapcsolhat, amikor
első gyalogosriasztás történik.A rendszer korlátai
A következő esetekben az első
gyalogosvédelem esetlegesen nem
észleli a gyalogost elöl vagy az
érzékelő teljesítménye korlátozott
lehet:
● a járműsebesség a 5 km/h - 60 km/h tartományon kívül esik
előremeneti
sebességfokozatban
● egy elöl lévő gyalogosig a távolság több mint 40 m
● kanyargós vagy dombos úton vezetéskor
● éjszakai vezetés ● az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben
● a szélvédőben lévő érzékelőt hó,
jég, latyak, sár, piszok, stb.
akadályozza
● a szélvédő sérült vagy idegen tárgyak, például matricák
takarjákParkolássegítő rendszer
Általános információk
Amikor utánfutót vagy kerékpártartót
csatlakoztat a vonóhoroghoz, akkor a
parkolássegítő rendszer kikapcsol.9 Figyelmeztetés
A járművezető viseli a parkolási
manőver teljes felelősségét.
Mindig figyelje a környező
területet, amikor tolat és a
parkolássegítő rendszert
használja.
Hátsó parkolássegítő
A hátsó parkolássegítő rendszer
megkönnyíti a parkolást a gépkocsi
és a mögötte lévő tárgy közötti
távolság felmérésével. Hangjelzések
és optikai megjelenítés segítségével
tájékoztatja és figyelmezteti a
vezetőt.
A rendszer a hátsó lökhárítóba épített ultrahangos érzékelőkkel működik.
Page 194 of 289

192Vezetés és üzemeltetésBekapcsolás
A hátsó parkolássegítő rendszer
bekapcsol, amikor hátrameneti
sebességfokozatban van és a
gyújtást kikapcsolja. Ezt egy
hangjelzés megerősíti.
Grafikus információs kijelző: A
rendszer működésre kész, amikor a
parkolássegítő rendszer gombjában
¼ a LED nem világít.
Színes információs kijelző: Kapcsolja
be a parkolássegítő rendszert 3 121.
Jelzés
A rendszer hangjelzéssel
figyelmezteti a vezetőt a jármű mögött max. 50 cm-en belül elhelyezkedő,
esetlegesen veszélyes tárgyakra,
amikor hátrameneti
sebességfokozatba van kapcsolva.
Az autóban annak megfelelően hallja a figyelmeztető jelet, hogy a járműmelyik oldala van közelebb az
akadályhoz. Az egyes hangjelzések
közötti időtartam a gépkocsi és az
akadály közötti távolság
csökkenésével rövidül. Amikor a
távolság kisebb mint körülbelül
30 cm, akkor a hangjelzés
folyamatossá válik.
Ezen kívül a hátsó akadályoktól
mérhető távolságot a változó
távolságjelző vonalak is mutatják az
Információs kijelzőn 3 117 . Amikor az
akadály nagyon közel van, a
9
megjelenik a képernyőn a veszély
figyelmeztetés.
Kikapcsolás
A hátrameneti fokozatból való
kikapcsoláskor a rendszer kikapcsol.
Nyomja meg a ¼ gombot a rendszer
kézi kikapcsolásához. A gombban a
LED világít, amikor a rendszer ki van
kapcsolva. Ha a rendszer kézzel lett
kikapcsolva, nem kapcsol be újra automatikusan, amikor legközelebbbekapcsolja a gyújtást.
Grafikus információs kijelző: A
rendszer ki van kapcsolva, amikor a
parkolássegítő rendszer gombjában
¼ a LED világít.
Színes információs kijelző: Kapcsolja
ki a parkolássegítő rendszert 3 121 A
rendszer állapota
Első-hátsó parkolássegítő
rendszer
Az első-hátsó parkolássegítő
rendszer a jármű előtt és mögött lévő tárgyak és a jármű közti távolságot
méri. Hangjelzések és optikai
Page 195 of 289

Vezetés és üzemeltetés193megjelenítés segítségével
tájékoztatja és figyelmezteti a
vezetőt.
Az első és a hátsó megfigyelt
területhez két eltérő, különböző
hangfrekvenciájú figyelmeztető
jelzést használ.
A rendszer a hátsó és első
lökhárítóba épített ultrahangos
érzékelőkkel működik.
Bekapcsolás
A hátsó parkolássegítő rendszeren
kívül az első parkolássegítő rendszer
is bekapcsol, amikor egy akadályt
észlel elöl és a jármű sebessége
10 km/h alatt van.
Grafikus információs kijelző: A
rendszer működésre kész, amikor a parkolássegítő rendszer gombjában
¼ a LED nem világít.
Színes információs kijelző: Kapcsolja
be a parkolássegítő rendszert 3 121.
Jelzés
A rendszer hangjelzésekkel
figyelmezteti a járművezetőt a jármű
előtti és mögötti potenciális
akadályokra.Az autóban annak megfelelően hallja a figyelmeztető jelet, hogy a járműmelyik oldala van közelebb az
akadályhoz. Az egyes hangjelzések
közötti időtartam a gépkocsi és az
akadály közötti távolság
csökkenésével rövidül. Amikor a
távolság kisebb mint körülbelül
30 cm, akkor a hangjelzés
folyamatossá válik.
Ezen kívül a hátsó és első
akadályoktól mérhető távolságot a
változó távolságjelző vonalak is
mutatják az Információs kijelzőn
3 117.
Ha a jármű több mint három
másodpercre áll meg előremeneti
sebességfokozatban, ha az automata sebességváltó P állásban van vagy
ha nem észlelhető további akadály,
akkor nem jelentkezik több
hangjelzés.
Kikapcsolás
A rendszer az elektromos rögzítőfék
működtetésével vagy a
parkolássegítő rendszer gomb ¼
megnyomásával automatikusan
kikapcsol, amikor a jármű sebessége
túllépi a 10 km/h értéket.
Grafikus információs kijelző: A
rendszer ki van kapcsolva, amikor a
parkolássegítő rendszer gombjában
¼ a LED világít.
Színes információs kijelző: Kapcsolja
ki a parkolássegítő rendszert 3 121
Első-hátsó-oldalirányú
parkolássegítő rendszer
Az első-hátsó-oldalirányú
parkolássegítő rendszer méri a
távolságot a jármű és az előtte,
mögötte és az oldalánál lévő tárgyak
között. Hangjelzések és optikai
Page 196 of 289

194Vezetés és üzemeltetésmegjelenítés segítségével
tájékoztatja és figyelmezteti a
vezetőt.
A rendszer a hátsó és első
lökhárítóba és a jármű oldalfalába
épített ultrahangos érzékelőkkel
működik.
Bekapcsolás
A hátsó és az első-hátsó
parkolássegítő rendszeren kívül az
első-hátsó-oldalirányú
parkolássegítő rendszer aktiválódik,
amikor a rendszer a jármű egyik vagy mindkét oldalán elhelyezkedő, álló
akadályokat észlel.
Grafikus információs kijelző: A
rendszer működésre kész, amikor a
parkolássegítő rendszer gombjában
¼ a LED nem világít.
Színes információs kijelző: Kapcsolja
be a parkolássegítő rendszert 3 121.
Jelzés
A rendszer hangjelzésekkel
figyelmezteti a járművezetőt a jármű
előtti, mögötti és a jármű oldalánál
lévő potenciálisan veszélyes
akadályokra.Az autóban annak megfelelően hallja a figyelmeztető jelet, hogy a jármű
melyik oldala van közelebb az
akadályhoz. Az egyes hangjelzések
közötti időtartam a gépkocsi és az
akadály közötti távolság
csökkenésével rövidül. Amikor a
távolság kisebb mint körülbelül
30 cm, akkor a hangjelzés
folyamatossá válik.
Ezen kívül a hátsó, első és
oldalirányú akadályoktól mérhető
távolságot a változó távolságjelző
vonalak is mutatják a Színes
információs kijelzőn. 3 117.
Kikapcsolás
A rendszer az elektromos rögzítőfék
működtetésével vagy a
parkolássegítő rendszer gomb ¼
megnyomásával automatikusan kikapcsol, amikor a jármű sebessége
túllépi a 10 km/h értéket.
Grafikus információs kijelző: A
rendszer ki van kapcsolva, amikor a
parkolássegítő rendszer gombjában
¼ a LED világít.
Színes információs kijelző: Kapcsolja
ki a parkolássegítő rendszert 3 121
A rendszer korlátai
Hiba esetén vagy ha a rendszer
ideiglenesen nem működik, például. a
magas külső zajszint vagy egyéb
zavarok miatt, akkor világít a H a
műszercsoportban. Egy üzenet
jelenik meg a Vezető Információs
Központban.
Page 197 of 289

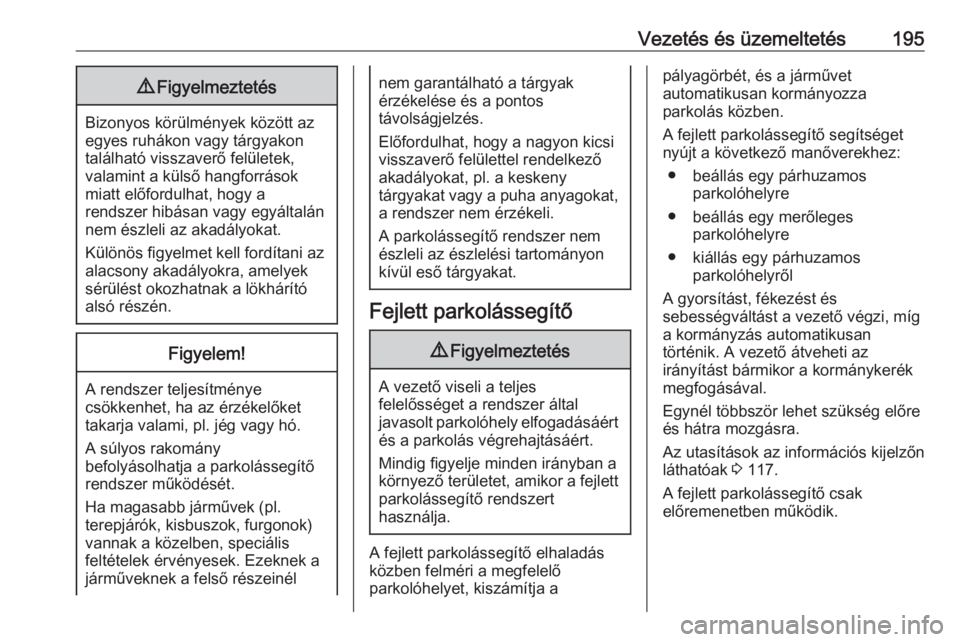

Vezetés és üzemeltetés1959Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Fejlett parkolássegítő
9 Figyelmeztetés
A vezető viseli a teljes
felelősséget a rendszer által
javasolt parkolóhely elfogadásáért és a parkolás végrehajtásáért.
Mindig figyelje minden irányban a
környező területet, amikor a fejlett parkolássegítő rendszert
használja.
A fejlett parkolássegítő elhaladás
közben felméri a megfelelő
parkolóhelyet, kiszámítja a
pályagörbét, és a járművet
automatikusan kormányozza
parkolás közben.
A fejlett parkolássegítő segítséget nyújt a következő manőverekhez:
● beállás egy párhuzamos parkolóhelyre
● beállás egy merőleges parkolóhelyre
● kiállás egy párhuzamos parkolóhelyről
A gyorsítást, fékezést és
sebességváltást a vezető végzi, míg
a kormányzás automatikusan
történik. A vezető átveheti az
irányítást bármikor a kormánykerék
megfogásával.
Egynél többször lehet szükség előre és hátra mozgásra.
Az utasítások az információs kijelzőn
láthatóak 3 117.
A fejlett parkolássegítő csak
előremenetben működik.
Page 198 of 289

196Vezetés és üzemeltetésBeállás egy párhuzamos
parkolóhelyre
Bekapcsolás
Lassítsa a járműsebességet 30 km/h
alá.
Színes információs kijelző: egy
parkolóhely kereséséhez kapcsolja
be a rendszert a Í megnyomásával.
Az Információs kijelzőn válassza ki a
Vezetési funkciókat és utána a
Parkolássegítő rendszer lehetőséget.
Válassza ki a Beállás a párhuzamos
parkolóhelyre lehetőséget.
Válassza ki a parkolási oldalt az adott oldal irányjelző lámpa
bekapcsolásával.
A megengedett párhuzamos távolság
a jármű és a parkoló járművek sora
között 0,5 méter és 1,5 méter közötti.
A párhuzamos parkolóhelyre
álláshoz a parkolóhely minimális
hosszának a járműve hosszának
plusz 0,6 m-nek kell lenni. A rendszer nem ismeri fel azokat a helyeket,
amelyek egyértelműen kisebbek
vagy nagyobbak, mint a jármű.
Amikor egy szabad helyet észlel, egy vizuális jelzés jelenik meg az
információs kijelzőn és az első
hangjelzés hallható. Hajtson lassan
előrefelé. Amikor a második
hangjelzés megszólal, állítsa meg a
járművet, válassza a hátrameneti
fokozatot, engedje el a
kormánykereket és kezdjen lassan
haladni. Az információs kijelzőn
vizuális visszajelzés látható.Mozogjon előrefelé és hátrafelé,
figyelve a Parkolássegítő rendszer
figyelmeztetéseit, míg a manőver
végét nem jelzi.
Beállás egy merőleges
parkolóhelyre
Bekapcsolás
Színes információs kijelző: amikor parkolóhelyet keres, kapcsolja be a
rendszert a Í megnyomásával.
Válassza ki a Vezetési funkciókat az
információs kijelzőn és utána a
Parkolássegítő rendszer lehetőséget.
Válassza ki a Beállás a
parkolóhelyre lehetőséget.
Page 199 of 289

Vezetés és üzemeltetés197Lassítsa a járműsebességet 30 km/h
alá.
Válassza ki a parkolási oldalt az adott
oldal irányjelző lámpa
bekapcsolásával.
A megengedett párhuzamos távolság
a jármű és a parkoló járművek sora
között 0,5 méter és 1,5 méter közötti.
Egy merőleges parkolóhelyre
álláshoz a parkolóhely minimális
szélességének a járműve
szélességének plusz 0,7 m-nek kell lenni. Amikor több egymást követő
parkolóhelyet talál, a járművet az
utolsóhoz irányítja.Amikor egy szabad helyet észlel, egy vizuális jelzés jelenik meg az
információs kijelzőn és hangjelzés
hallható. Állítsa meg a járművet,
válassza a hátrameneti fokozatot,
engedje el a kormánykereket és
kezdjen haladni úgy, hogy nem lépi
túl a 7 km/h sebességet.
Mozogjon előrefelé és hátrafelé az
utasítások szerint, figyelve a
parkolássegítő rendszer
figyelmeztetéseit és figyelmet
fordítva a hangjelzésekre, míg a
manőver végét nem jelzi. Amikor
vége, a $ kialszik a
műszeregységben.
A parkolási manőver során a
rendszer automatikusan kikapcsol,
amikor a jármű hátulja 50 cm-en
belülre kerül egy akadálytól.
Kiállás egy párhuzamos
parkolóhelyről
Bekapcsolás
Színes információs kijelző: amikor
kiáll egy párhuzamos parkolóhelyről,
kapcsolja be a rendszert a Í
megnyomásával. Az Információs
kijelzőn válassza ki a Vezetési
funkciókat és utána a Parkolássegítő
rendszer lehetőséget. Válassza ki a
Kiállás a párhuzamos parkolóhelyről
lehetőséget.
Válassza ki a kiállási oldalt az adott
irányjelző lámpa bekapcsolásával.
Kapcsoljon hátrameneti vagy
előremeneti fokozatba, engedje el a
kormánykereket és kezdjen haladni
úgy, hogy nem lépi túl az 5 km/h
sebességet.
Page 200 of 289

198Vezetés és üzemeltetés
Mozogjon előrefelé és hátrafelé,
figyelve a Parkolássegítő rendszer
figyelmeztetéseit, míg a manőver
végét nem jelzi. A manőver akkor
befejezett, amikor a jármű első
kerekei kívül vannak a parkolóhelyen.
Kikapcsolás után végezzen
önellenőrzést a járművön.
Jelzések megjelenítése
A kijelzőn lévő utasítások az
alábbiakat mutatják:
● általános tanácsok és figyelmeztető üzenetek
● javaslat a gépkocsi megállítására
parkolóhely észlelésekor
● haladási irány jelzése a parkolási
folyamat során
● javaslat hátrameneti vagy egyes fokozatba kapcsolásra
● javaslat megállásra vagy lassú haladásra
● a parkolási manőver sikeres befejezését jelző felugró
szimbólum és hangjelzés
● parkolási manőver megszakítása
Kikapcsolás Az aktuális parkolássegítő manővert
a gomb használatával
megszakították, hogy visszatérjenek
az információs kijelző előző
képernyőjéhez. A rendszer teljes
kikapcsolásához, nyomja meg a ¼
lehetőséget a középkonzolon.
A rendszer automatikusan kikapcsol: ● ha a gyújtást kikapcsolja
● ha a motor leáll
● ha a manőver típusának kiválasztása után 5 percen belül
nem kezdődik meg a manőver
● egy manőver során a jármű hosszabb leállítása után● ha az elektronikusmenetstabilizáló rendszer
bekapcsol
● ha a jármű sebessége meghaladja a meghatározott
korlátozást
● amikor a vezető megszakítja a kormánykerék mozgását
● egy merőleges parkolóhelyre állásnál hét manőver után (a
manőver egy hátrafelé
mozgásból vagy egy előrefelé
mozgásból áll)
● egy párhuzamos parkolóhelyre állásnál vagy egy párhuzamos
parkolóhelyről kiállásnál tíz
manőver után
● egy ajtó vagy a csomagtér nyitásakor
● ha az egyik első kerék egy akadállyal találkozik
● a parkolási folyamat sikeres befejezésekor
A parkolási manőver során a vezető
vagy a rendszer által történő
kikapcsolás jelezve van a kijelzőn.
Ezen kívül egy akusztikus jelzés is
megszólal.
