2019 OPEL COMBO E Инструкция по эксплуатации (in Russian)

Приборы и средства управления111Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На разные модификации устана‐
вливаются разные модели инфор‐
мационного центра водителя.

112Приборы и средства управления

Приборы и средства управления113ОбзорOУказатель поворота
3 118XИндикатор напоми‐
нания о непристег‐
нутых ремнях
безопасности 3 118vПодушки безопас‐
ности и натяжители
ремней безопас‐
ности 3 119VОтключение
подушки безопас‐
ности 3 120pСистема зарядки
3 120ZСигнализатор неис‐
правности 3 120HИндикатор срока
очередного техниче‐
ского обслуживания
3 120ОСТАНО‐
ВИТЕСЬОстанов двигателя
3 121JПроверка системы
3 121RТормозная система и
сцепление 3 121m , oСтояночный
тормоз 3 121
Электромеханиче‐
ский стояночный
тормоз 3 121uАнтиблокировочная
тормозная система
(ABS) 3 122RПереключение
передач 3 122LСистема предупреж‐
дения о выходе из
занимаемой полосы
с активным подрули‐
ванием 3 122bЭлектронная
система динамиче‐
ской стабилизации и
система контроля
движения 3 123!Предварительный
подогрев 3 123%Сажевый фильтр
3 124YЖидкость AdBlue
3 124wСистема обнару‐
жения потери
давления в шинах
3 124IДавление моторного
масла 3 124YoНизкий уровень
топлива 3 125WoВысокая темпера‐
тура охлаждающей
жидкости двигателя
3 123DРежим Autostop
3 1258Наружное осве‐
щение 3 1259Ближний свет 3 125CДальний свет 3 125fАвтоматическое
переключение даль‐
него света фар
3 125

114Приборы и средства управленияòСистема контроля
движения под уклон
3 122>Противотуманная
фара 3 125øЗадний противот‐
уманный фонарь
3 126<Датчик дождя 3 126BСистема предупреж‐
дения о препят‐
ствиях в боковых
мертвых зонах
3 126mКруиз-контроль
3 126ßОграничитель
скорости 3 127ØСистема автомати‐
ческого экстренного
торможения 3 212hОткрыта дверь
3 127Спидометр
Показывает скорость движения
автомобиля.
Одометр
Отображается зарегистрирован‐
ный общий пробег в км.
Информационный центр
водителя
Счетчик текущего пробега

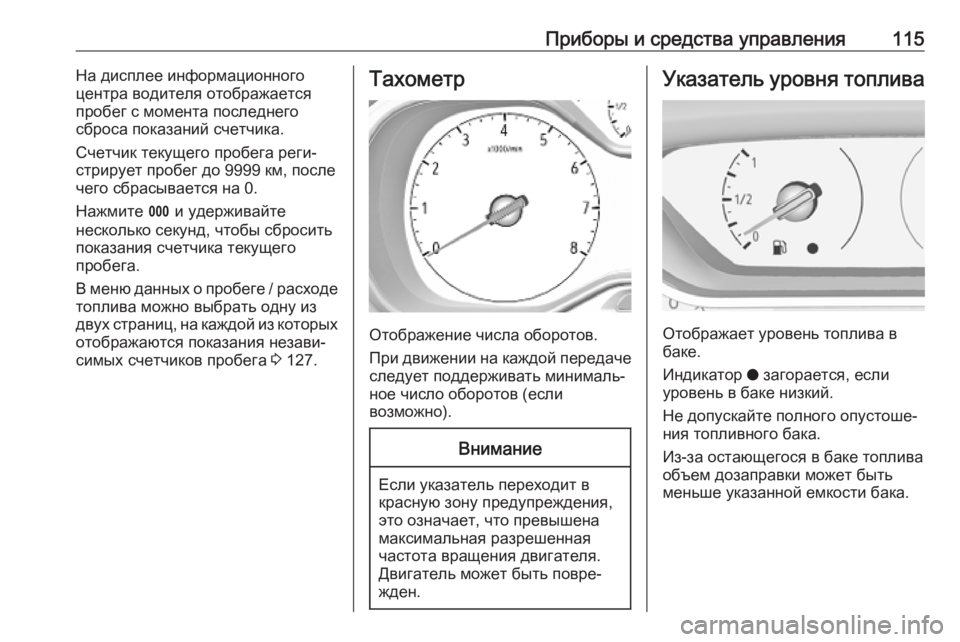

Приборы и средства управления115На дисплее информационного
центра водителя отображается
пробег с момента последнего
сброса показаний счетчика.
Счетчик текущего пробега реги‐
стрирует пробег до 9999 км, после
чего сбрасывается на 0.
Нажмите L и удерживайте
несколько секунд, чтобы сбросить
показания счетчика текущего
пробега.
В меню данных о пробеге / расходе топлива можно выбрать одну из
двух страниц, на каждой из которых
отображаются показания незави‐
симых счетчиков пробега 3 127.Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Индикатор o загорается, если
уровень в баке низкий.
Не допускайте полного опустоше‐
ния топливного бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.

116Приборы и средства управленияИндикатор температурыохлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
50:двигатель пока не прогрелся
до рабочей температуры90:рабочая температура130:слишком высокая темпера‐
тура
В случае превышения допустимой
температуры загорается сигнали‐
затор o. Немедленно заглушите
двигатель.
Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Монитор уровня
моторного масла
Индикация уровня масла в двига‐
теле отображается после включе‐
ния зажигания на дисплее инфор‐
мационного центра водителя в
течение нескольких секунд сразу
после информации по обслужива‐
нию.
Если уровень моторного масла в
норме, появляется сообщение
« Уровень масла в норме ».
Если уровень моторного масла ниже нормы, начинает мигать
сигнализатор I и отображается
сообщение « Низкий уровень
масла » вместе с индикато‐
ром H. Проверьте уровень с
помощью масломерного щупа и
при необходимости долейте масло
в двигатель.
Моторное масло 3 252.
В случае ошибки при определении
уровня масла появляется сообще‐
ние « Сбой определения уровня
масла ». Проверьте уровень мотор‐
ного масла вручную с помощью
масломерного щупа.
Дисплей технического обслуживания
Система контроля сроков ТО
информирует водителя о том,
когда следует заменить моторное
масло и фильтр или пройти техни‐
ческое обслуживание. Периодич‐
ность замены моторного масла и
фильтра может значительно изме‐
няться в зависимости от условий
эксплуатации.
Информация по обслуживанию
3 295.

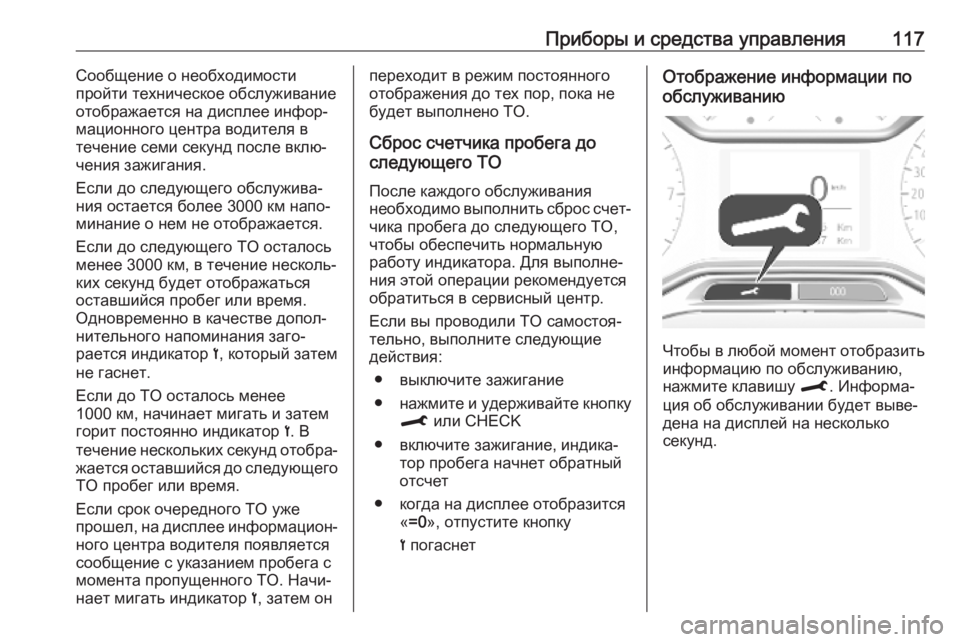

Приборы и средства управления117Сообщение о необходимости
пройти техническое обслуживание
отображается на дисплее инфор‐
мационного центра водителя в
течение семи секунд после вклю‐
чения зажигания.
Если до следующего обслужива‐
ния остается более 3000 км напо‐
минание о нем не отображается.
Если до следующего ТО осталось
менее 3000 км, в течение несколь‐
ких секунд будет отображаться
оставшийся пробег или время.
Одновременно в качестве допол‐
нительного напоминания заго‐
рается индикатор <, который затем
не гаснет.
Если до ТО осталось менее
1000 км, начинает мигать и затем
горит постоянно индикатор <. В
течение нескольких секунд отобра‐
жается оставшийся до следующего ТО пробег или время.
Если срок очередного ТО уже
прошел, на дисплее информацион‐
ного центра водителя появляется
сообщение с указанием пробега с
момента пропущенного ТО. Начи‐
нает мигать индикатор <, затем онпереходит в режим постоянного
отображения до тех пор, пока не
будет выполнено ТО.
Сброс счетчика пробега до
следующего ТО
После каждого обслуживания
необходимо выполнить сброс счет‐ чика пробега до следующего ТО,
чтобы обеспечить нормальную работу индикатора. Для выполне‐
ния этой операции рекомендуется
обратиться в сервисный центр.
Если вы проводили ТО самостоя‐
тельно, выполните следующие
действия:
● выключите зажигание
● нажмите и удерживайте кнопку
M или CHECK
● включите зажигание, индика‐ тор пробега начнет обратный
отсчет
● когда на дисплее отобразится «=0 », отпустите кнопку
< погаснетОтображение информации по
обслуживанию
Чтобы в любой момент отобразить
информацию по обслуживанию,
нажмите клавишу M. Информа‐
ция об обслуживании будет выве‐
дена на дисплей на несколько
секунд.

118Приборы и средства управления
На некоторых модификациях
узнать оставшийся пробег до
очередного обслуживания можно в
любой момент, нажав клавишу
CHECK .
Информация по обслуживанию
3 295.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:Красный:опасность, важное
напоминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения
См. все индикаторы на различных
комбинациях приборов 3 111.
Указатели поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание
Включены указатели поворота илиаварийная сигнализация.
Частое мигание: выход из строя лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов на прицепе.
Замена ламп 3 257.
Указатели поворота 3 144.
Напоминание о ремне безопасности
Индикатор X в комбинации прибо‐
ров будет гореть непрерывно или
мигать. В дополнение к этому заго‐ рается индикатор в потолочной
консоли. Большие значки индика‐
торов соответствуют ремням
безопасности передних сидений,
малые значки соответствуют
ремням безопасности сидений
второго ряда.
