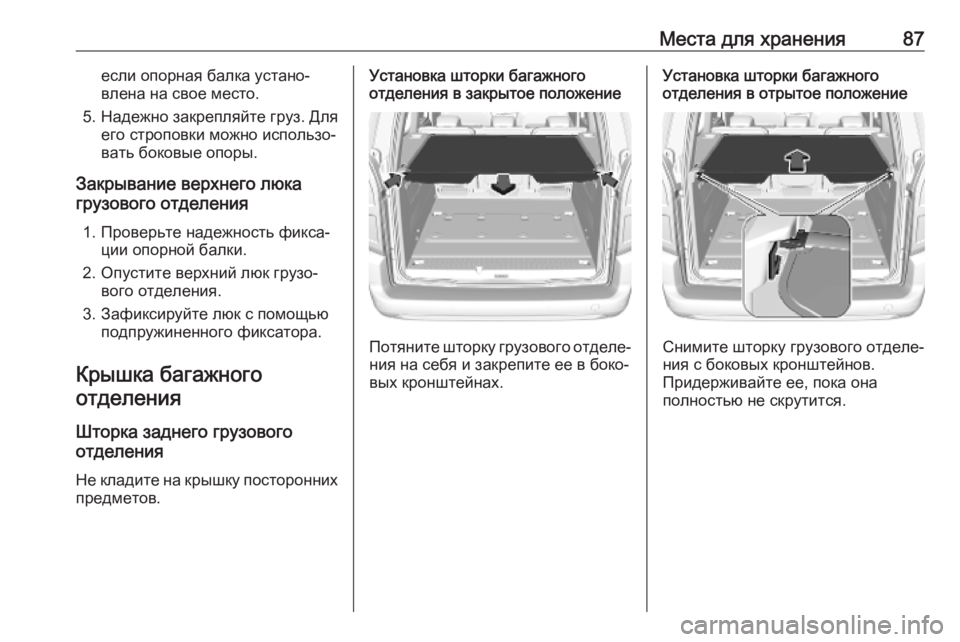

Места для хранения87если опорная балка устано‐
влена на свое место.
5. Надежно закрепляйте груз. Для его строповки можно использо‐
вать боковые опоры.
Закрывание верхнего люка
грузового отделения
1. Проверьте надежность фикса‐ ции опорной балки.
2. Опустите верхний люк грузо‐ вого отделения.
3. Зафиксируйте люк с помощью подпружиненного фиксатора.
Крышка багажного отделения
Шторка заднего грузового
отделения
Не кладите на крышку посторонних предметов.Установка шторки багажного
отделения в закрытое положение
Потяните шторку грузового отделе‐
ния на себя и закрепите ее в боко‐
вых кронштейнах.
Установка шторки багажного
отделения в отрытое положение
Снимите шторку грузового отделе‐
ния с боковых кронштейнов.
Придерживайте ее, пока она
полностью не скрутится.

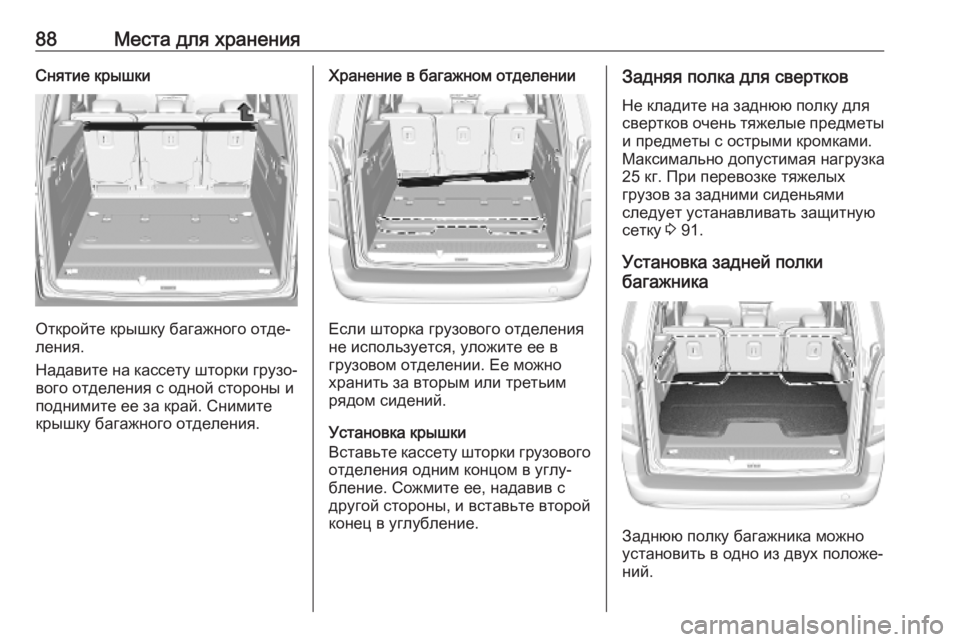

88Места для храненияСнятие крышки
Откройте крышку багажного отде‐
ления.
Надавите на кассету шторки грузо‐
вого отделения с одной стороны и
поднимите ее за край. Снимите
крышку багажного отделения.
Хранение в багажном отделении
Если шторка грузового отделения
не используется, уложите ее в
грузовом отделении. Ее можно хранить за вторым или третьим
рядом сидений.
Установка крышки
Вставьте кассету шторки грузового
отделения одним концом в углу‐
бление. Сожмите ее, надавив с
другой стороны, и вставьте второй
конец в углубление.
Задняя полка для свертков
Не кладите на заднюю полку для
свертков очень тяжелые предметы
и предметы с острыми кромками.
Максимально допустимая нагрузка
25 кг. При перевозке тяжелых
грузов за задними сиденьями
следует устанавливать защитную сетку 3 91.
Установка задней полки
багажника
Заднюю полку багажника можно
установить в одно из двух положе‐ ний.

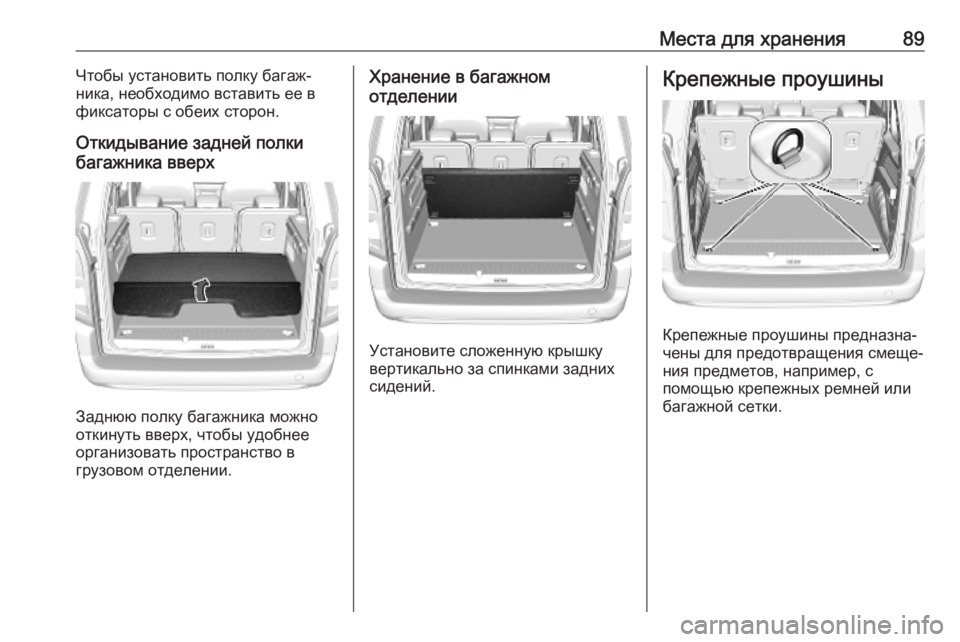

Места для хранения89Чтобы установить полку багаж‐
ника, необходимо вставить ее в
фиксаторы с обеих сторон.
Откидывание задней полки
багажника вверх
Заднюю полку багажника можно
откинуть вверх, чтобы удобнее организовать пространство в
грузовом отделении.
Хранение в багажном
отделении
Установите сложенную крышку
вертикально за спинками задних
сидений.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с
помощью крепежных ремней или
багажной сетки.

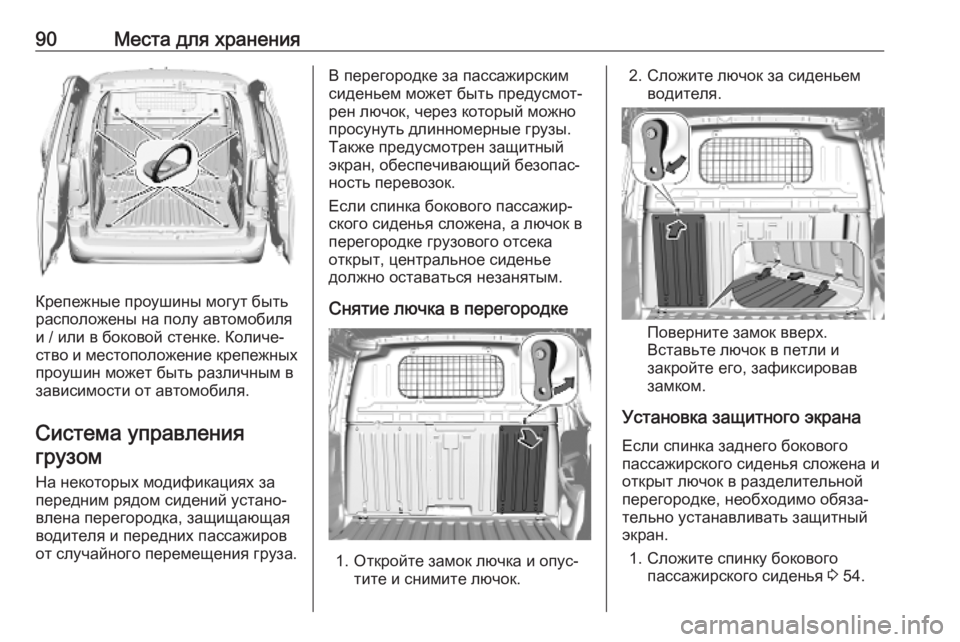

90Места для хранения
Крепежные проушины могут быть
расположены на полу автомобиля
и / или в боковой стенке. Количе‐
ство и местоположение крепежных
проушин может быть различным в
зависимости от автомобиля.
Система управлениягрузом
На некоторых модификациях за
передним рядом сидений устано‐
влена перегородка, защищающая
водителя и передних пассажиров
от случайного перемещения груза.
В перегородке за пассажирским
сиденьем может быть предусмот‐
рен лючок, через который можно
просунуть длинномерные грузы.
Также предусмотрен защитный
экран, обеспечивающий безопас‐
ность перевозок.
Если спинка бокового пассажир‐ ского сиденья сложена, а лючок в перегородке грузового отсека
открыт, центральное сиденье
должно оставаться незанятым.
Снятие лючка в перегородке
1. Откройте замок лючка и опус‐ тите и снимите лючок.
2. Сложите лючок за сиденьемводителя.
Поверните замок вверх.
Вставьте лючок в петли и закройте его, зафиксировав
замком.
Установка защитного экрана
Если спинка заднего бокового
пассажирского сиденья сложена и
открыт лючок в разделительной
перегородке, необходимо обяза‐
тельно устанавливать защитный
экран.
1. Сложите спинку бокового пассажирского сиденья 3 54.

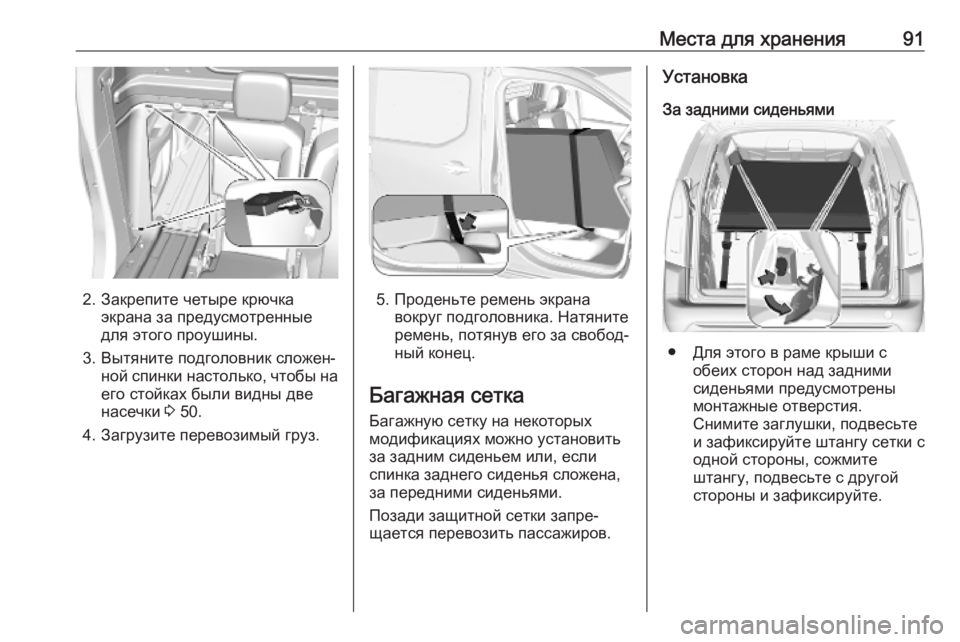

Места для хранения91
2. Закрепите четыре крючкаэкрана за предусмотренные
для этого проушины.
3. Вытяните подголовник сложен‐ ной спинки настолько, чтобы на
его стойках были видны две
насечки 3 50.
4. Загрузите перевозимый груз.5. Проденьте ремень экрана вокруг подголовника. Натянитеремень, потянув его за свобод‐
ный конец.
Багажная сетка
Багажную сетку на некоторых
модификациях можно установить
за задним сиденьем или, если
спинка заднего сиденья сложена,
за передними сиденьями.
Позади защитной сетки запре‐
щается перевозить пассажиров.
Установка
За задними сиденьями
● Для этого в раме крыши с обеих сторон над задними
сиденьями предусмотрены
монтажные отверстия.
Снимите заглушки, подвесьте
и зафиксируйте штангу сетки с
одной стороны, сожмите
штангу, подвесьте с другой
стороны и зафиксируйте.

92Места для хранения
●Зацепите крюки ремней багаж‐
ной сетки за крепежные
проушины, расположенные за
задним сиденьем.
Натяните ремни, потянув их за
свободные концы.
● Спинки задних сидений должны быть подняты.
За передними сиденьями
● Для этого в раме крыши собеих сторон над передними
сиденьями предусмотрены
монтажные отверстия.
Снимите заглушки, подвесьте
и зафиксируйте штангу сетки с
одной стороны, сожмите
штангу, подвесьте с другой
стороны и зафиксируйте.
● Проденьте один ремень вокруг
штанги под подушкой сиденья
водителя. Второй ремень
следует продеть вокруг штанги
под сиденьем пассажира.
После этого зацепите крюки за
ремни.
Натяните ремни, потянув их за
свободные концы.
● Нажмите на подголовники сверху и сложите спинки
задних сидений 3 85.

Места для хранения93Решетка багажногоотделения
На некоторых модификациях
кабина отделена от грузового отде‐
ления перегородкой, защищающей водителя и пассажиров от случай‐
ного перемещения груза.
Перегородка может устанавли‐
ваться за передними или задними
сиденьями.
В перегородке предусмотрен
лючок, через который можно просу‐ нуть длинномерные грузы. Также
предусмотрен защитный экран,
обеспечивающий безопасность
перевозок.
Если спинка бокового сиденья
сложена, а лючок в перегородке
грузового отсека открыт, централь‐
ное сиденье должно оставаться
незанятым.
Если спинка заднего сиденья
сложена, а лючок в перегородке
грузового отсека открыт для пере‐
возки длинномерных грузов, пере‐
днее пассажирское сиденье
должно оставаться незанятым.

94Места для храненияПерестановка разделительной
перегородки
1. Разблокируйте четыре фикса‐ тора крепления перегородки
сверху и снизу.
2. Чтобы переставить перего‐ родку за передние сиденья,
сложите спинки задних сидений
3 57
3. Переставьте перегородку и
закрепите ее с помощь четырехфиксаторов сверху и снизу.
Красные индикаторы не
должны быть видны.
Открывание лючка в
перегородке
1. В зависимости от места уста‐ новки перегородки и длины
перевозимого груза, может
потребоваться сложить спинку бокового заднего сиденья и
(или) спинку пассажирского
сиденья 3 54, 572. Откройте замок лючка и распах‐
ните лючок.
3. Зафиксируйте лючок в откры‐ том положении с помощью
штанги.
