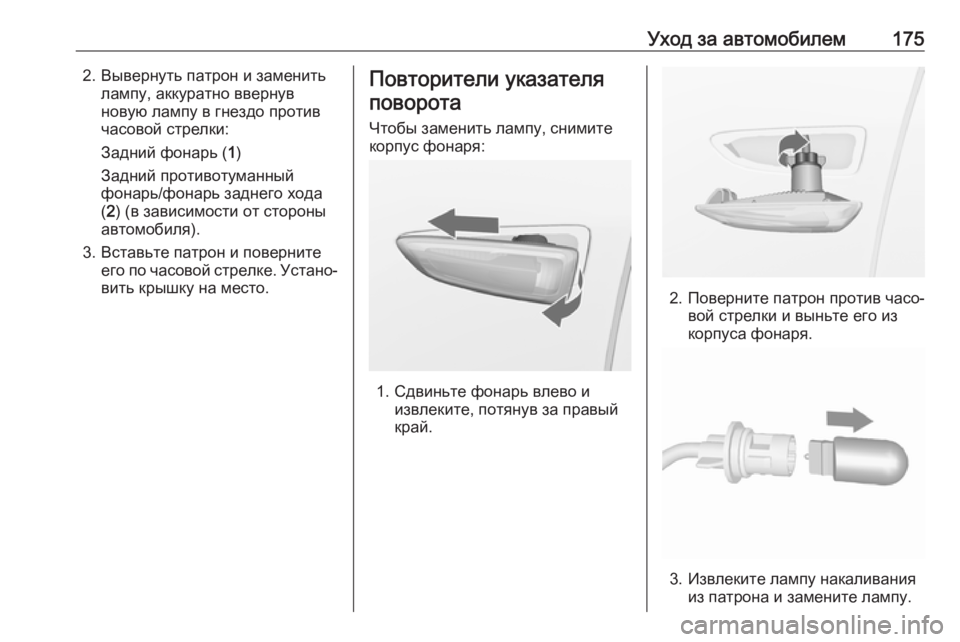

Уход за автомобилем1752. Вывернуть патрон и заменитьлампу, аккуратно ввернув
новую лампу в гнездо против
часовой стрелки:
Задний фонарь ( 1)
Задний противотуманный фонарь/фонарь заднего хода
( 2 ) (в зависимости от стороны
автомобиля).
3. Вставьте патрон и поверните его по часовой стрелке. Устано‐вить крышку на место.Повторители указателя
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте фонарь влево и извлеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.

176Уход за автомобилем4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край фонаря, сдвиньте фонарь влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпусафонаря, повернув его против
часовой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фонаря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.

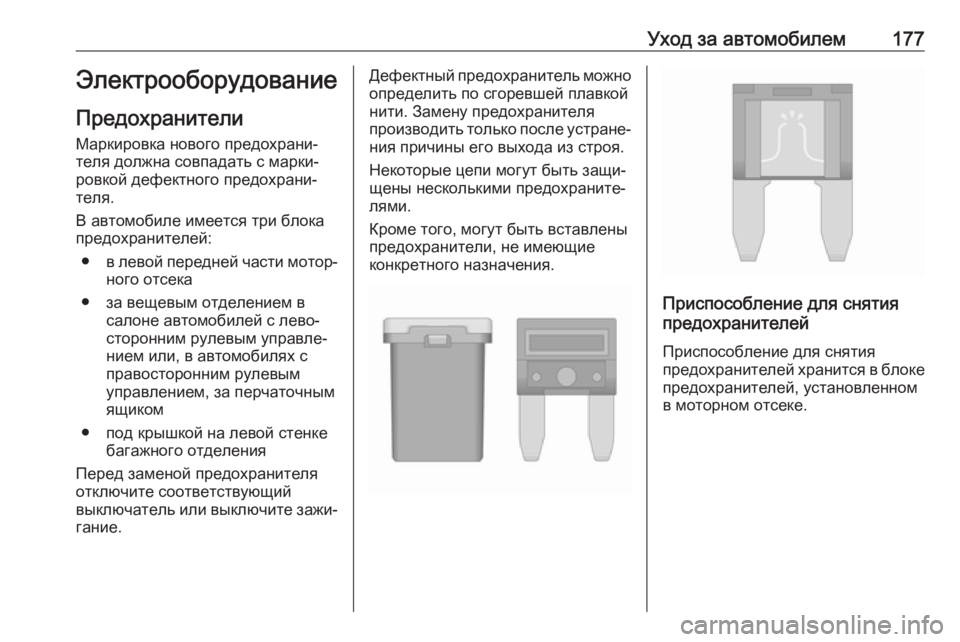

Уход за автомобилем177Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в салоне автомобилей с лево‐
сторонним рулевым управле‐
нием или, в автомобилях с
правосторонним рулевым
управлением, за перчаточным
ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.Дефектный предохранитель можно определить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

178Уход за автомобилем

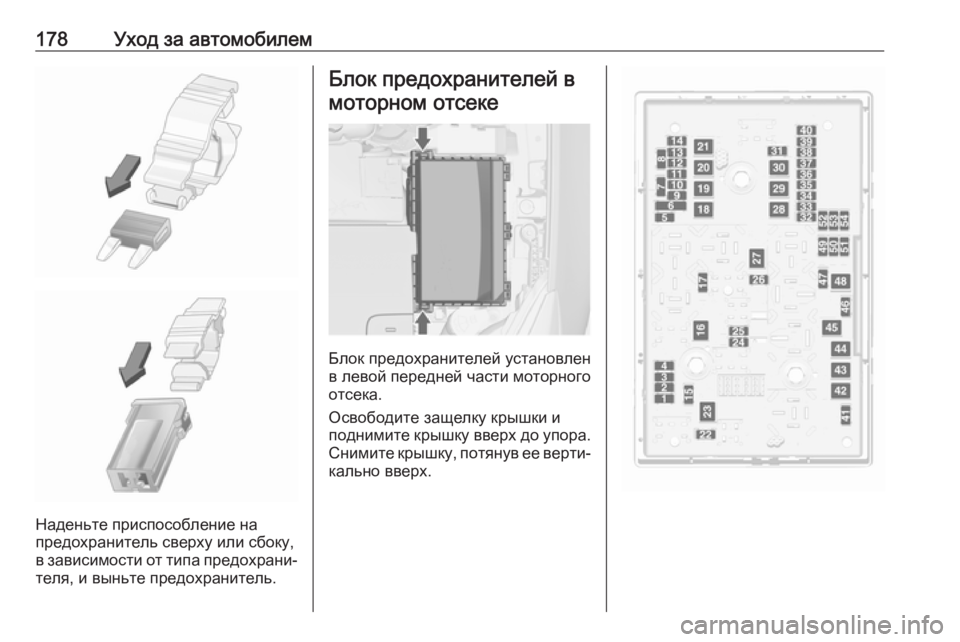

Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.

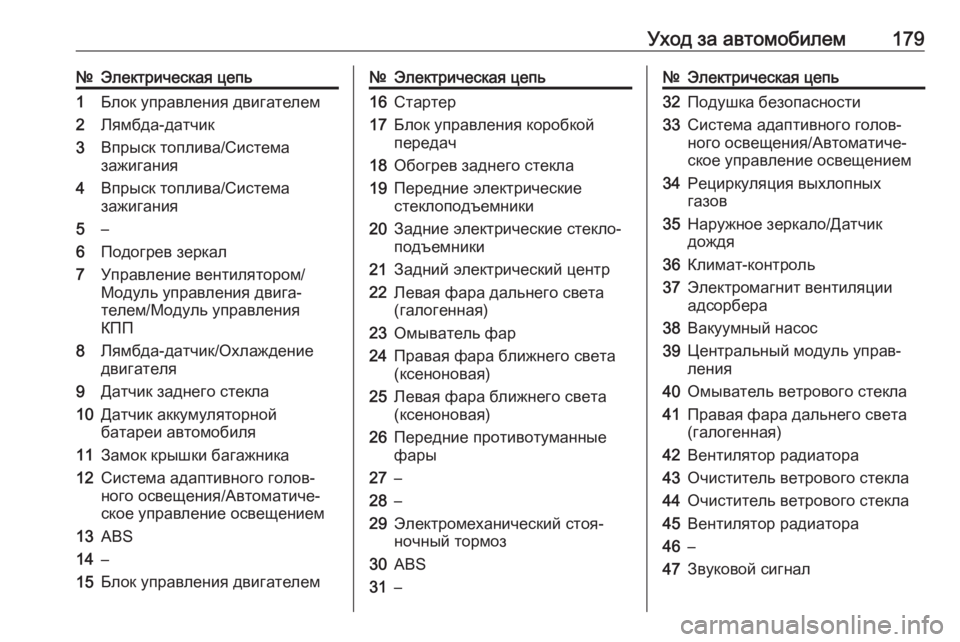

Уход за автомобилем179№Электрическая цепь1Блок управления двигателем2Лямбда-датчик3Впрыск топлива/Система
зажигания4Впрыск топлива/Система зажигания5–6Подогрев зеркал7Управление вентилятором/
Модуль управления двига‐
телем/Модуль управления
КПП8Лямбда-датчик/Охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи автомобиля11Замок крышки багажника12Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением13ABS14–15Блок управления двигателем№Электрическая цепь16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27–28–29Электромеханический стоя‐
ночный тормоз30ABS31–№Электрическая цепь32Подушка безопасности33Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало/Датчик
дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Омыватель ветрового стекла41Правая фара дальнего света
(галогенная)42Вентилятор радиатора43Очиститель ветрового стекла44Очиститель ветрового стекла45Вентилятор радиатора46–47Звуковой сигнал

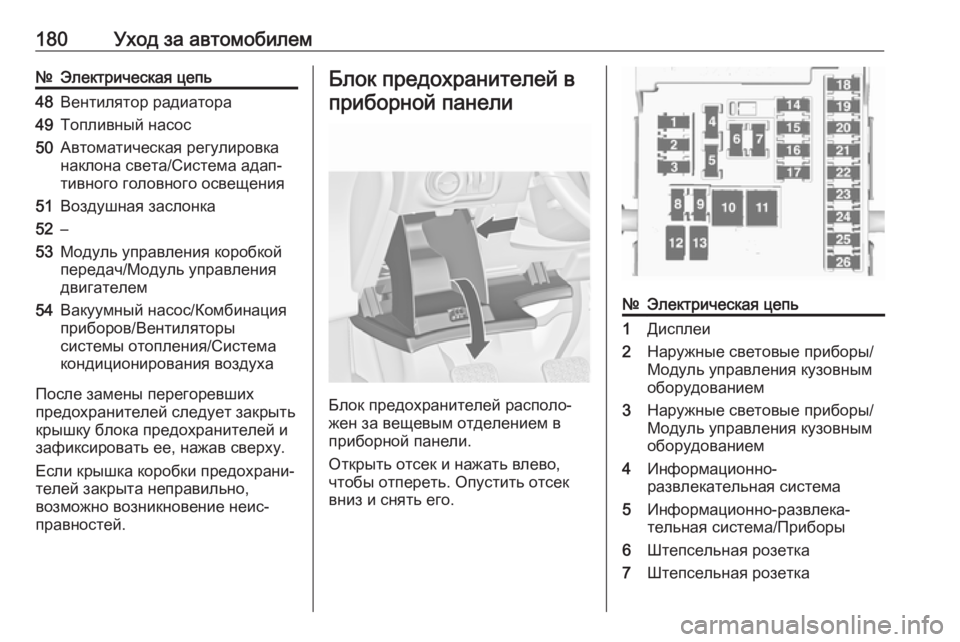

180Уход за автомобилем№Электрическая цепь48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света/Система адап‐
тивного головного освещения51Воздушная заслонка52–53Модуль управления коробкой
передач/Модуль управления
двигателем54Вакуумный насос/Комбинация
приборов/Вентиляторы
системы отопления/Система
кондиционирования воздуха
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен за вещевым отделением в
приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
№Электрическая цепь1Дисплеи2Наружные световые приборы/
Модуль управления кузовным
оборудованием3Наружные световые приборы/
Модуль управления кузовным
оборудованием4Информационно-
развлекательная система5Информационно-развлека‐
тельная система/Приборы6Штепсельная розетка7Штепсельная розетка

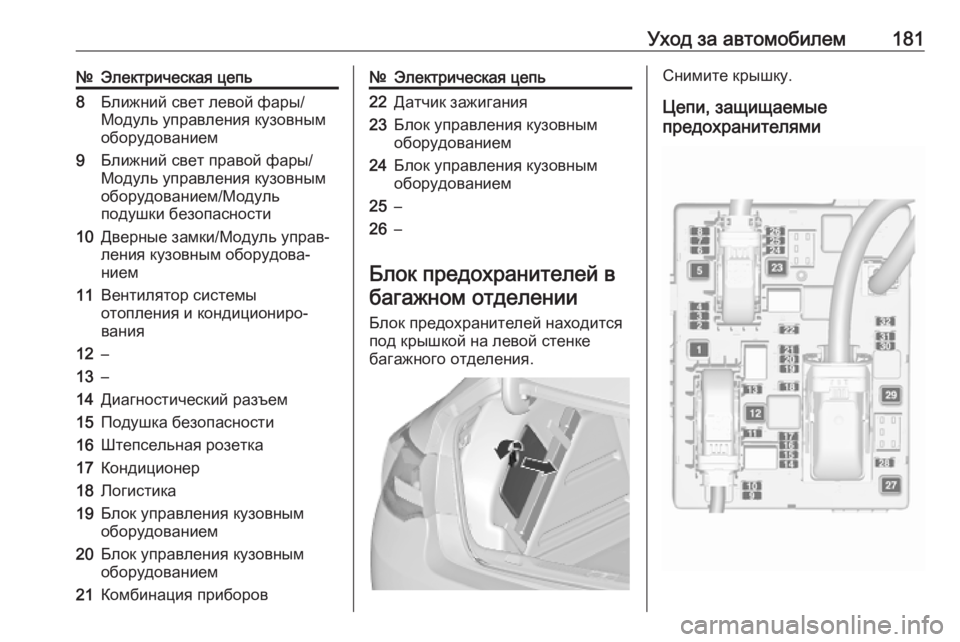

Уход за автомобилем181№Электрическая цепь8Ближний свет левой фары/
Модуль управления кузовным
оборудованием9Ближний свет правой фары/
Модуль управления кузовным
оборудованием/Модуль
подушки безопасности10Дверные замки/Модуль управ‐
ления кузовным оборудова‐
нием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Штепсельная розетка17Кондиционер18Логистика19Блок управления кузовным
оборудованием20Блок управления кузовным
оборудованием21Комбинация приборов№Электрическая цепь22Датчик зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26–
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.
Снимите крышку.
Цепи, защищаемые
предохранителями

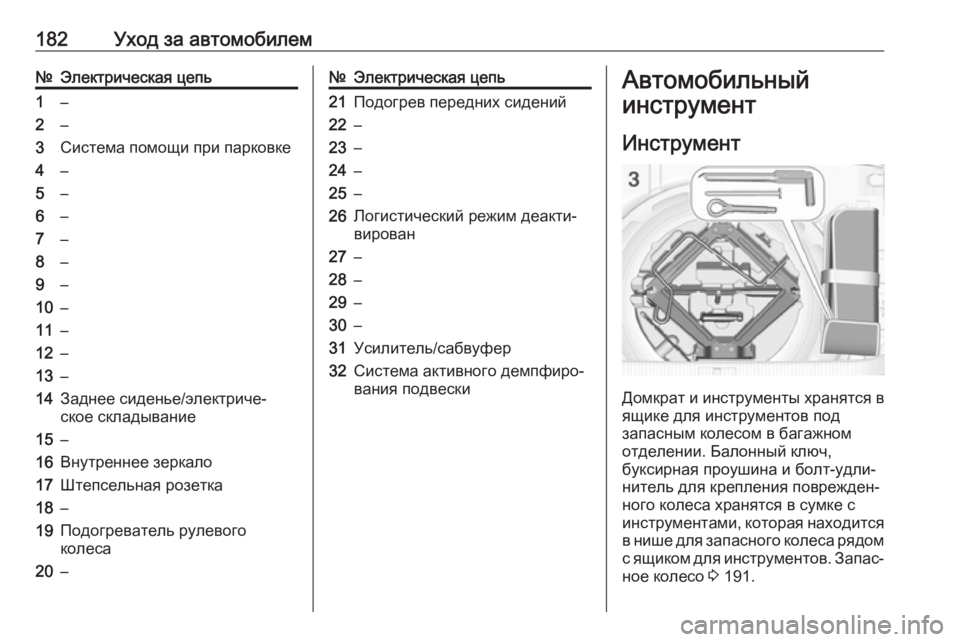

182Уход за автомобилем№Электрическая цепь1–2–3Система помощи при парковке4–5–6–7–8–9–10–11–12–13–14Заднее сиденье/электриче‐
ское складывание15–16Внутреннее зеркало17Штепсельная розетка18–19Подогреватель рулевого
колеса20–№Электрическая цепь21Подогрев передних сидений22–23–24–25–26Логистический режим деакти‐
вирован27–28–29–30–31Усилитель/сабвуфер32Система активного демпфиро‐
вания подвескиАвтомобильный
инструмент
Инструмент
Домкрат и инструменты хранятся в
ящике для инструментов под
запасным колесом в багажном
отделении. Балонный ключ,
буксирная проушина и болт-удли‐
нитель для крепления поврежден‐
ного колеса хранятся в сумке с
инструментами, которая находится в нише для запасного колеса рядом с ящиком для инструментов. Запас‐
ное колесо 3 191.
