2019 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

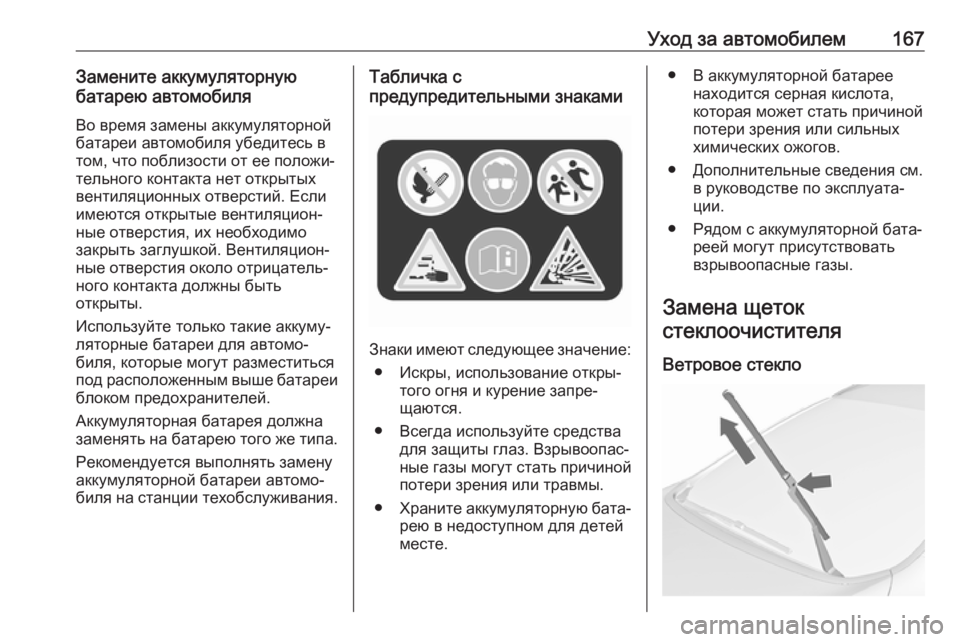

Уход за автомобилем167Замените аккумуляторнуюбатарею автомобиля
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо
закрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
Используйте только такие аккуму‐
ляторные батареи для автомо‐
биля, которые могут разместиться под расположенным выше батареи
блоком предохранителей.
Аккумуляторная батарея должна
заменять на батарею того же типа.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Замена щеток стеклоочистителя
Ветровое стекло

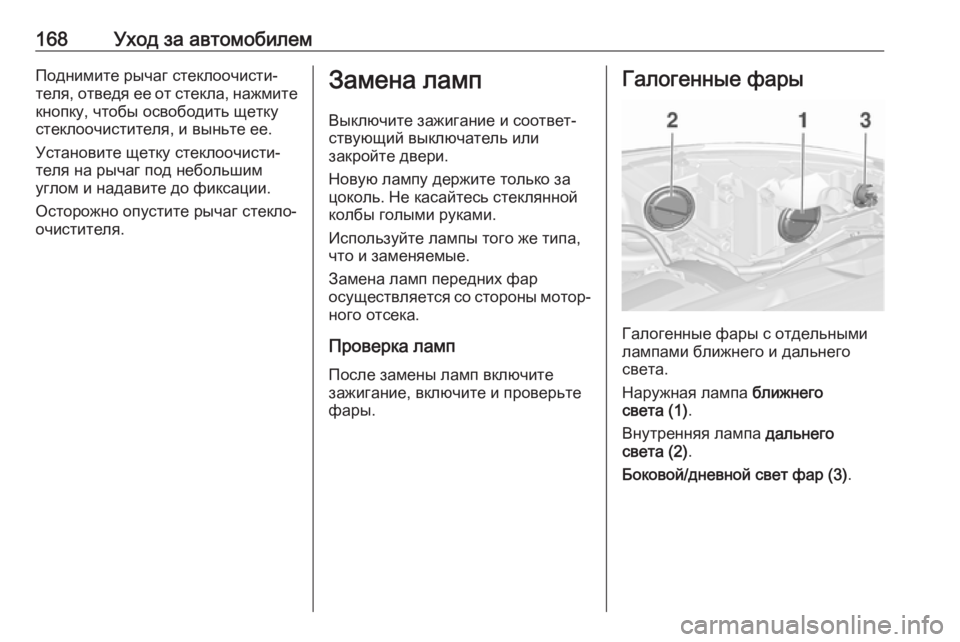

168Уход за автомобилемПоднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Наружная лампа ближнего
света (1) .
Внутренняя лампа дальнего
света (2) .
Боковой/дневной свет фар (3) .

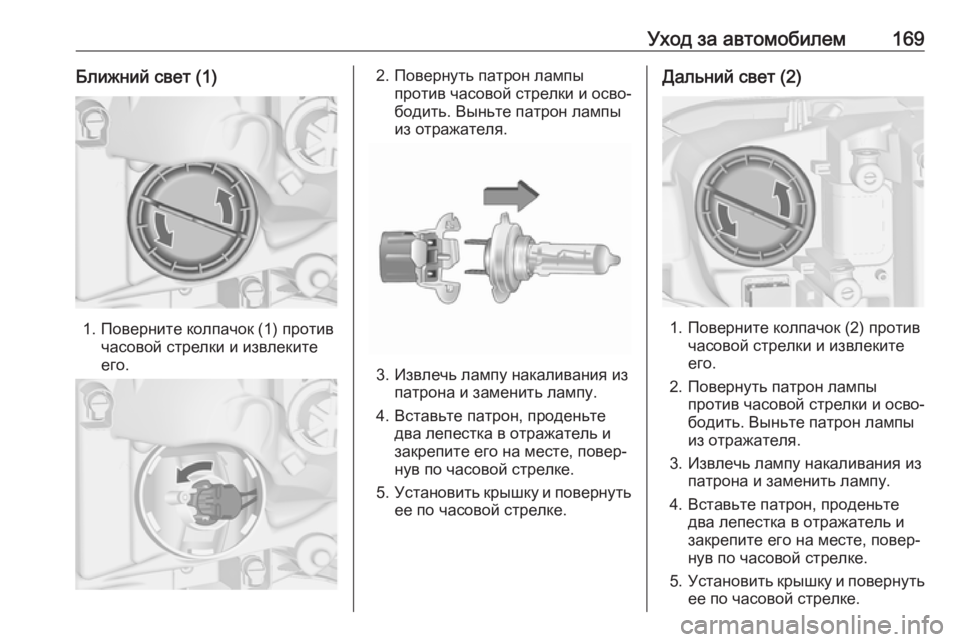

Уход за автомобилем169Ближний свет (1)
1. Поверните колпачок (1) противчасовой стрелки и извлеките
его.
2. Повернуть патрон лампы против часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет (2)
1. Поверните колпачок (2) против часовой стрелки и извлеките
его.
2. Повернуть патрон лампы против часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
5. Установить крышку и повернуть
ее по часовой стрелке.

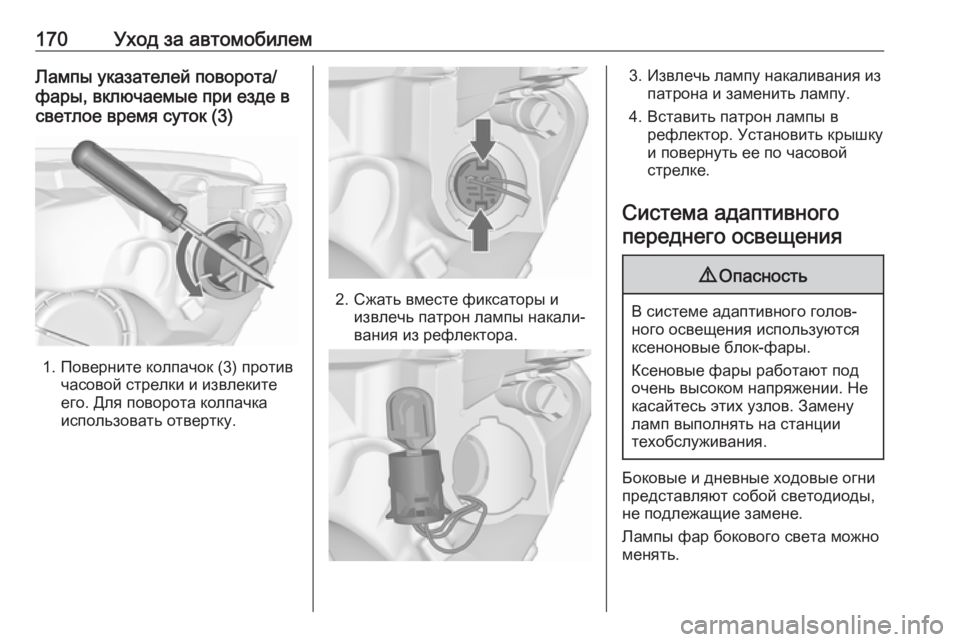

170Уход за автомобилемЛампы указателей поворота/
фары, включаемые при езде в
светлое время суток (3)
1. Поверните колпачок (3) против часовой стрелки и извлеките
его. Для поворота колпачка
использовать отвертку.
2. Сжать вместе фиксаторы и извлечь патрон лампы накали‐
вания из рефлектора.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставить патрон лампы в рефлектор. Установить крышку
и повернуть ее по часовой
стрелке.
Система адаптивного переднего освещения9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции
техобслуживания.
Боковые и дневные ходовые огни представляют собой светодиоды,
не подлежащие замене.
Лампы фар бокового света можно
менять.

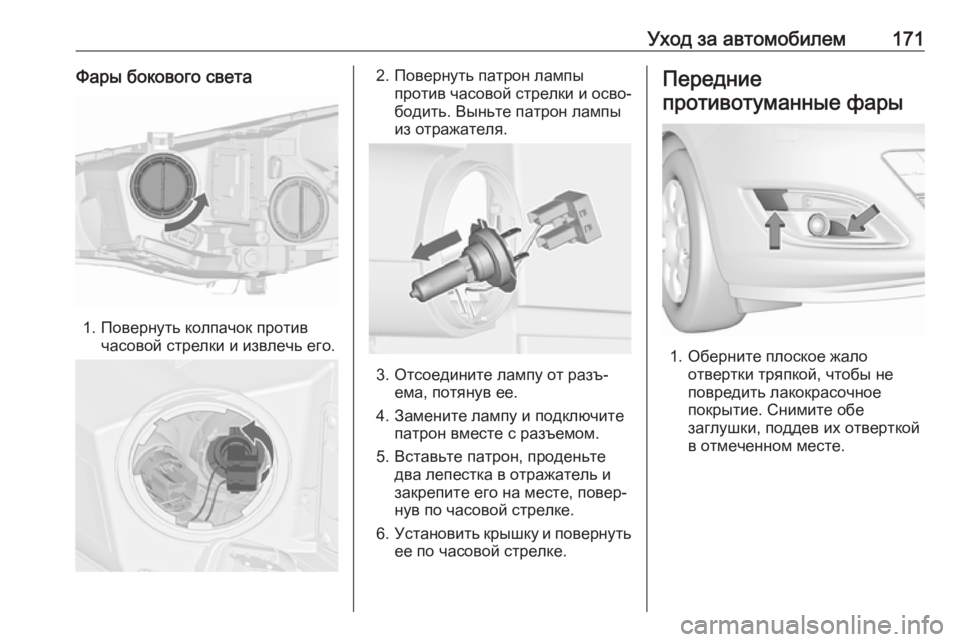

Уход за автомобилем171Фары бокового света
1. Повернуть колпачок противчасовой стрелки и извлечь его.
2. Повернуть патрон лампыпротив часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передние
противотуманные фары
1. Оберните плоское жало отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Снимите обе заглушки, поддев их отверткой
в отмеченном месте.

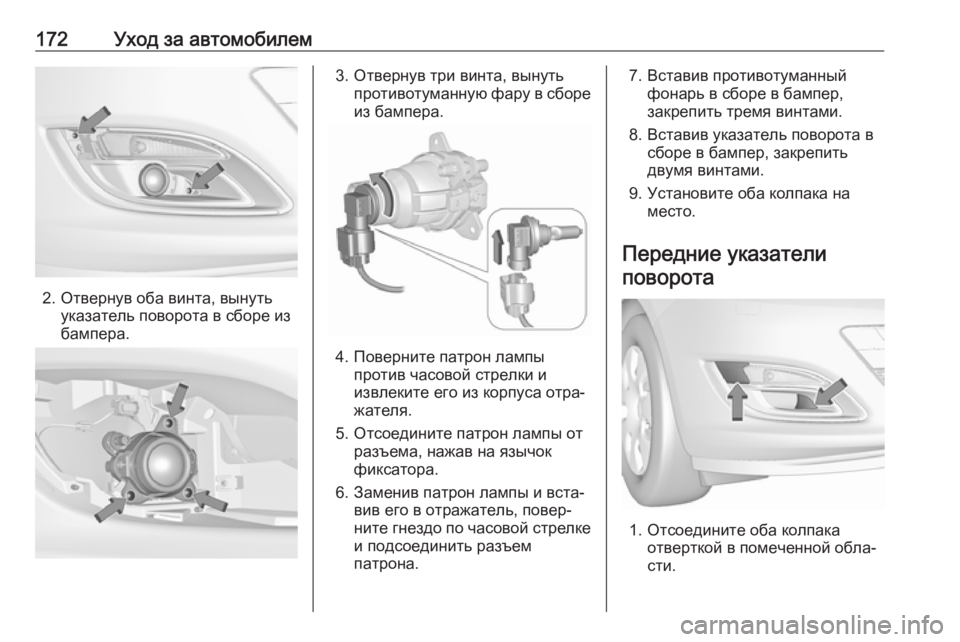

172Уход за автомобилем
2. Отвернув оба винта, вынутьуказатель поворота в сборе из
бампера.
3. Отвернув три винта, вынуть противотуманную фару в сборе
из бампера.
4. Поверните патрон лампы против часовой стрелки иизвлеките его из корпуса отра‐
жателя.
5. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
6. Заменив патрон лампы и вста‐ вив его в отражатель, повер‐
ните гнездо по часовой стрелке
и подсоединить разъем
патрона.
7. Вставив противотуманный фонарь в сборе в бампер,
закрепить тремя винтами.
8. Вставив указатель поворота в сборе в бампер, закрепить
двумя винтами.
9. Установите оба колпака на место.
Передние указатели
поворота
1. Отсоедините оба колпака отверткой в помеченной обла‐
сти.

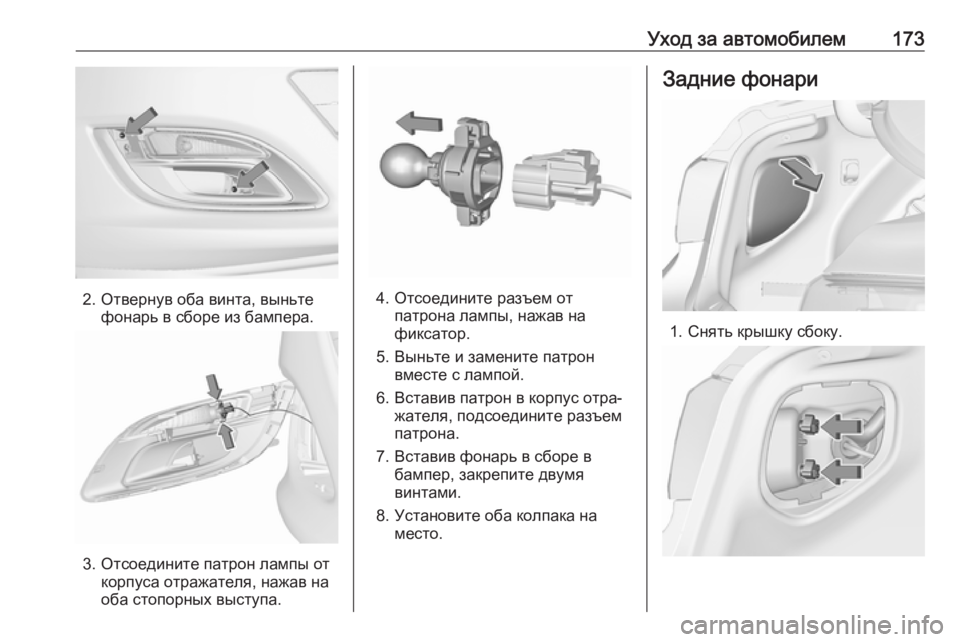

Уход за автомобилем173
2. Отвернув оба винта, выньтефонарь в сборе из бампера.
3. Отсоедините патрон лампы от корпуса отражателя, нажав на
оба стопорных выступа.
4. Отсоедините разъем от патрона лампы, нажав на
фиксатор.
5. Выньте и замените патрон вместе с лампой.
6. Вставив патрон в корпус отра‐ жателя, подсоедините разъем
патрона.
7. Вставив фонарь в сборе в бампер, закрепите двумя
винтами.
8. Установите оба колпака на место.
Задние фонари
1. Снять крышку сбоку.

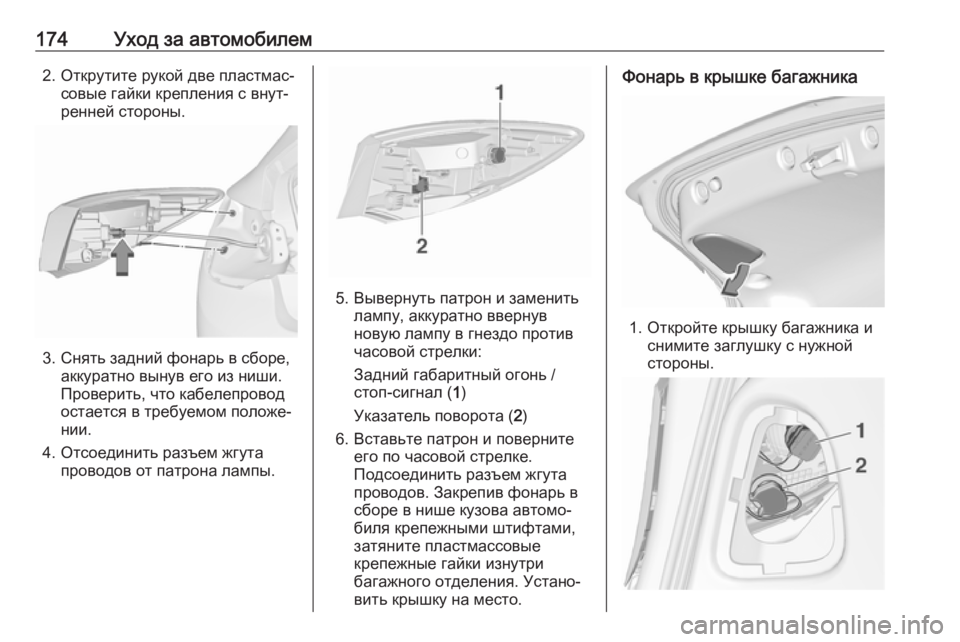

174Уход за автомобилем2. Открутите рукой две пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снять задний фонарь в сборе, аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить разъем жгута проводов от патрона лампы.
5. Вывернуть патрон и заменитьлампу, аккуратно ввернув
новую лампу в гнездо против
часовой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
6. Вставьте патрон и поверните его по часовой стрелке.
Подсоединить разъем жгута
проводов. Закрепив фонарь в
сборе в нише кузова автомо‐
биля крепежными штифтами,
затяните пластмассовые
крепежные гайки изнутри
багажного отделения. Устано‐
вить крышку на место.
Фонарь в крышке багажника
1. Откройте крышку багажника и снимите заглушку с нужной
стороны.
