2019 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

Приборы и средства управления79Горит при снижении
эффективности усилителя
рулевого управления
Эффективность работы усилителя
рулевого управления снижена в
результате перегрева. После того
как система остынет, индикатор
погаснет.
Горит при отключении
усилителя рулевого
управления
Сбой в работе усилителя рулевого
управления. Проконсультируйтесь
на станции техобслуживания.
Система помощи припарковке
r горит желтым светом.
Неисправность в системе
или
Неисправность в результате попа‐
дания на датчики грязи, льда или
снега
илиПомехи от внешних источников
ультразвука. Как только источник
помех будет устранен, система
заработает нормально.
Устраните причину неисправности
системы на станции техобслужива‐
ния.
Система помощи при парковке
3 153.
Электронная система динамической
стабилизации отключена
n горит желтым светом.
Система выключается.
Электронная системадинамическойстабилизации и контролятягового усилия
b горит или мигает желтым светом.Светится
Обнаружена неисправность
системы. Можно продолжить
поездку. Однако в зависимости от
состояния дорожного полотна
может снизиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться автоматически.
Электронная система динамиче‐
ской стабилизации (ESC) 3 148,
система контроля тягового усилия
(TC) 3 147.
Система контроля тягового усилия отключена
k горит желтым светом.
Система выключается.

80Приборы и средства управленияСажевый фильтр системывыпуска
% горит или мигает желтым
светом.
Сажевый фильтр системы выпуска нуждается в периодической
очистке.
Продолжайте движение, пока
индикатор % не погаснет. По
возможности не следует доводить частоту вращения коленчатого
вала двигателя до величины ниже
2000 об/мин.
Непрерывное горение Сажевый фильтр заполнен. Неза‐
медлительно следует начать
процесс очистки.
Мигание Достигнут максимальный уровень
засорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр 3 136.Система контроля
давления в шинах
w горит или мигает желтым
светом.
Светится Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
Мигание Неисправность в системе или уста‐
новлено колесо без датчика давле‐ ния (например, запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐ рывно. Проконсультируйтесь настанции техобслуживания.
Давление моторногомасла
Загорается красным светом I.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия.
Не вынимайте ключ до полной
остановки автомобиля, в
противном случае блокировка

Приборы и средства управления81рулевого колеса может приве‐
сти к возникновению аварийной
ситуации.
Не запускайте двигатель. Вызо‐ вите эвакуатор, чтобы отбуксиро‐ вать автомобиль в сервисный
центр.
Низкий уровень топлива
i горит или мигает желтым
светом.
Непрерывное горение Слишком низкий уровень топлива в
баке.
Мигание Запас топлива израсходован.
Немедленно заправьте автомо‐
биль. Категорически запрещается
движение до полного опустошения бака.
Каталитический нейтрализатор
3 138.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Пониженная мощностьдвигателя
# горит желтым светом.
Мощность двигателя ограничи‐
вается. Проконсультируйтесь на
станции техобслуживания.
Наружное освещение8 горит зеленым светом.
Наружные габаритные фонари
горят 3 106.
Дальний свет
C горит синим светом.
Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 108 или при включенном
дальнем свете во время работы
системы автоматического пере‐ключения дальнего света или
интеллектуальной регулировки
дальности света 3 111.
Автоматическое переключение дальнего
света
l светится зеленым.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 108,
3 111.
Система адаптивных фар f горит или мигает желтым светом.
Непрерывное горение Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание
Система переключена на симмет‐
ричный ближний свет.

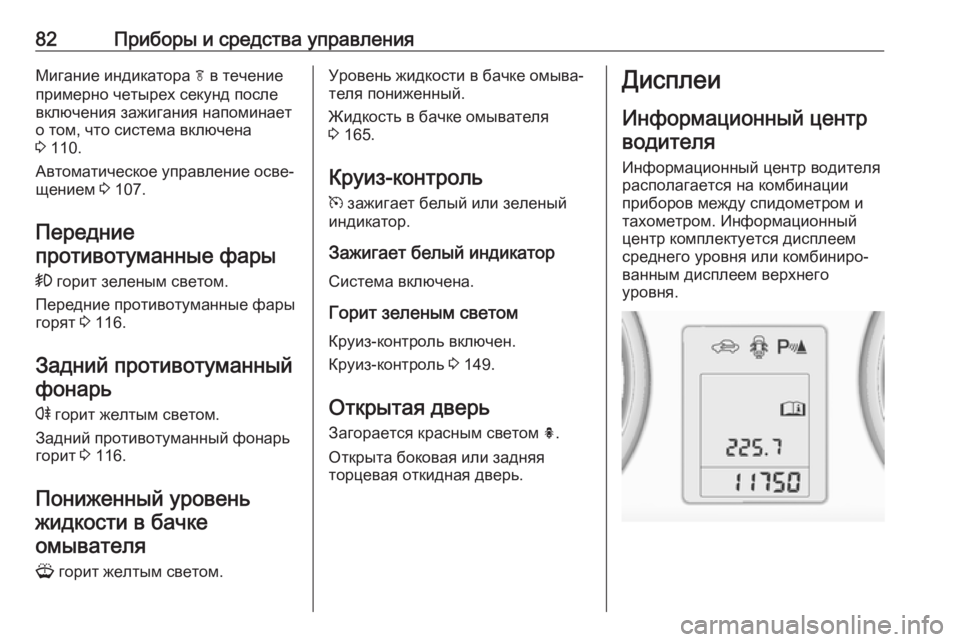

82Приборы и средства управленияМигание индикатора f в течение
примерно четырех секунд после
включения зажигания напоминает о том, что система включена
3 110.
Автоматическое управление осве‐
щением 3 107.
Передние противотуманные фары
> горит зеленым светом.
Передние противотуманные фары
горят 3 116.
Задний противотуманный фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 116.
Пониженный уровень жидкости в бачкеомывателя
G горит желтым светом.Уровень жидкости в бачке омыва‐
теля пониженный.
Жидкость в бачке омывателя
3 165.
Круиз-контроль m зажигает белый или зеленый
индикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Круиз-контроль включен.
Круиз-контроль 3 149.
Открытая дверь
Загорается красным светом h.
Открыта боковая или задняя
торцевая откидная дверь.Дисплеи
Информационный центр водителя
Информационный центр водителя
располагается на комбинации
приборов между спидометром и
тахометром. Информационный
центр комплектуется дисплеем
среднего уровня или комбиниро‐
ванным дисплеем верхнего
уровня.

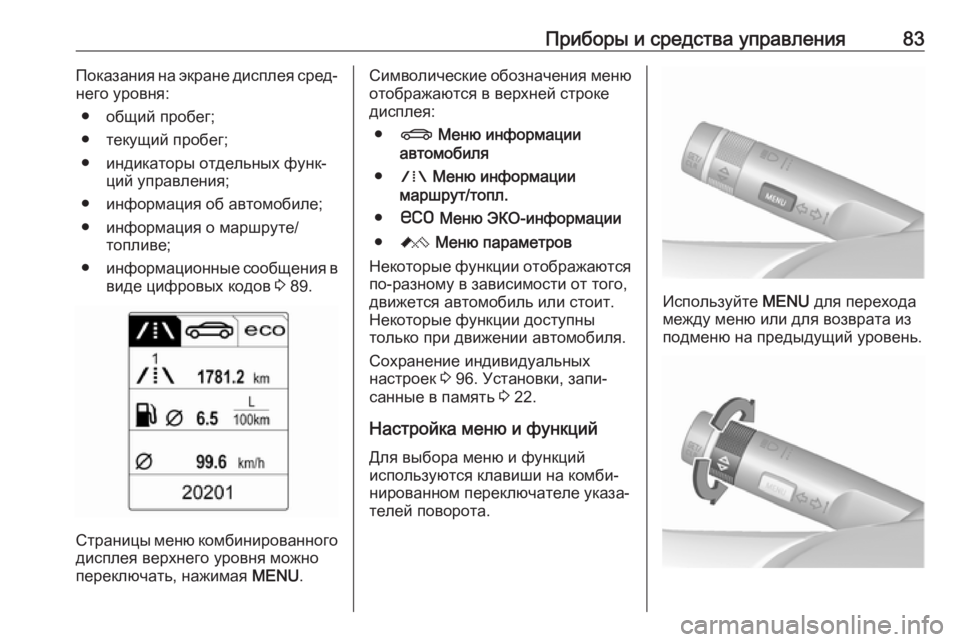

Приборы и средства управления83Показания на экране дисплея сред‐
него уровня:
● общий пробег;
● текущий пробег;
● индикаторы отдельных функ‐ ций управления;
● информация об автомобиле;
● информация о маршруте/ топливе;
● информационные сообщения в
виде цифровых кодов 3 89.
Страницы меню комбинированного
дисплея верхнего уровня можно
переключать, нажимая MENU.
Символические обозначения меню
отображаются в верхней строке
дисплея:
● X Меню информации
автомобиля
● W Меню информации
маршрут/топл.
● s Меню ЭКО-информации
● C Меню параметров
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных
настроек 3 96. Установки, запи‐
санные в память 3 22.
Настройка меню и функций Для выбора меню и функций
используются клавиши на комби‐
нированном переключателе указа‐
телей поворота.
Используйте MENU для перехода
между меню или для возврата из
подменю на предыдущий уровень.

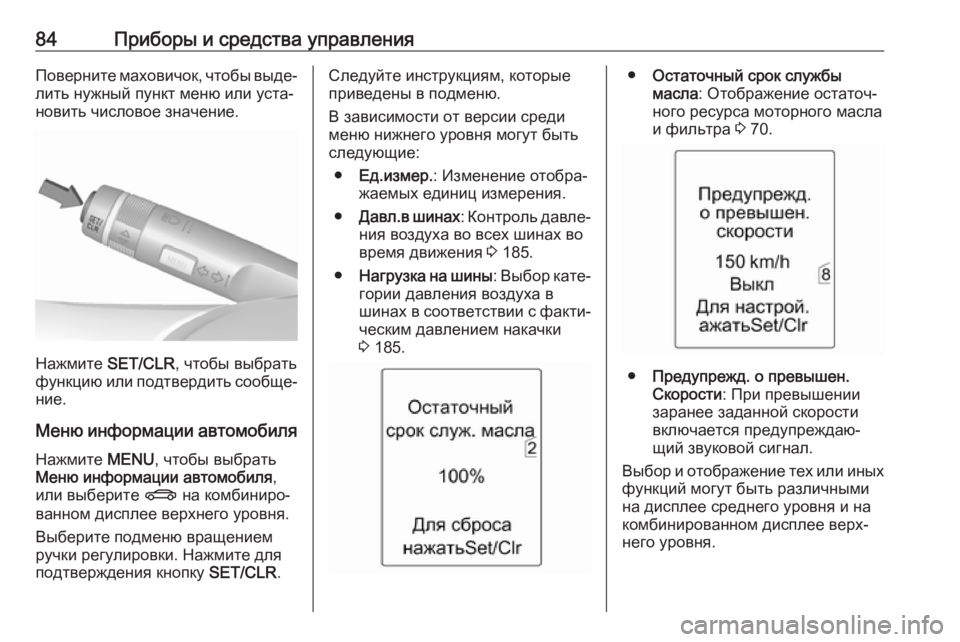

84Приборы и средства управленияПоверните маховичок, чтобы выде‐
лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите SET/CLR, чтобы выбрать
функцию или подтвердить сообще‐
ние.
Меню информации автомобиля
Нажмите MENU, чтобы выбрать
Меню информации автомобиля ,
или выберите X на комбиниро‐
ванном дисплее верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии среди
меню нижнего уровня могут быть
следующие:
● Ед.измер. : Изменение отобра‐
жаемых единиц измерения.
● Давл.в шинах : Контроль давле‐
ния воздуха во всех шинах во
время движения 3 185.
● Нагрузка на шины : Выбор кате‐
гории давления воздуха в
шинах в соответствии с факти‐
ческим давлением накачки
3 185.● Остаточный срок службы
масла : Отображение остаточ‐
ного ресурса моторного масла
и фильтра 3 70.
● Предупрежд. о превышен.
Скорости : При превышении
заранее заданной скорости
включается предупреждаю‐
щий звуковой сигнал.
Выбор и отображение тех или иных
функций могут быть различными
на дисплее среднего уровня и на
комбинированном дисплее верх‐
него уровня.

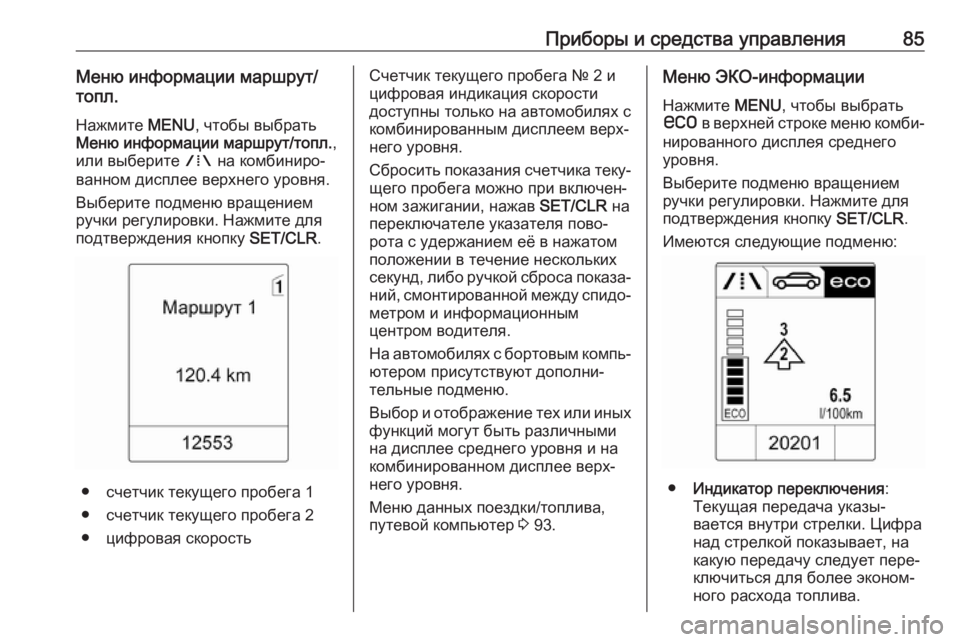

Приборы и средства управления85Меню информации маршрут/
топл.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
● счетчик текущего пробега 1
● счетчик текущего пробега 2
● цифровая скорость
Счетчик текущего пробега № 2 и
цифровая индикация скорости
доступны только на автомобилях с
комбинированным дисплеем верх‐
него уровня.
Сбросить показания счетчика теку‐ щего пробега можно при включен‐
ном зажигании, нажав SET/CLR на
переключателе указателя пово‐
рота с удержанием её в нажатом
положении в течение нескольких
секунд, либо ручкой сброса показа‐
ний, смонтированной между спидо‐ метром и информационным
центром водителя.
На автомобилях с бортовым компь‐
ютером присутствуют дополни‐
тельные подменю.
Выбор и отображение тех или иных функций могут быть различными
на дисплее среднего уровня и на
комбинированном дисплее верх‐
него уровня.
Меню данных поездки/топлива,
путевой компьютер 3 93.Меню ЭКО-информации
Нажмите MENU, чтобы выбрать
s в верхней строке меню комби‐
нированного дисплея среднего
уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для подтверждения кнопку SET/CLR.
Имеются следующие подменю:
● Индикатор переключения :
Текущая передача указы‐
вается внутри стрелки. Цифра
над стрелкой показывает, на
какую передачу следует пере‐
ключиться для более эконом‐
ного расхода топлива.

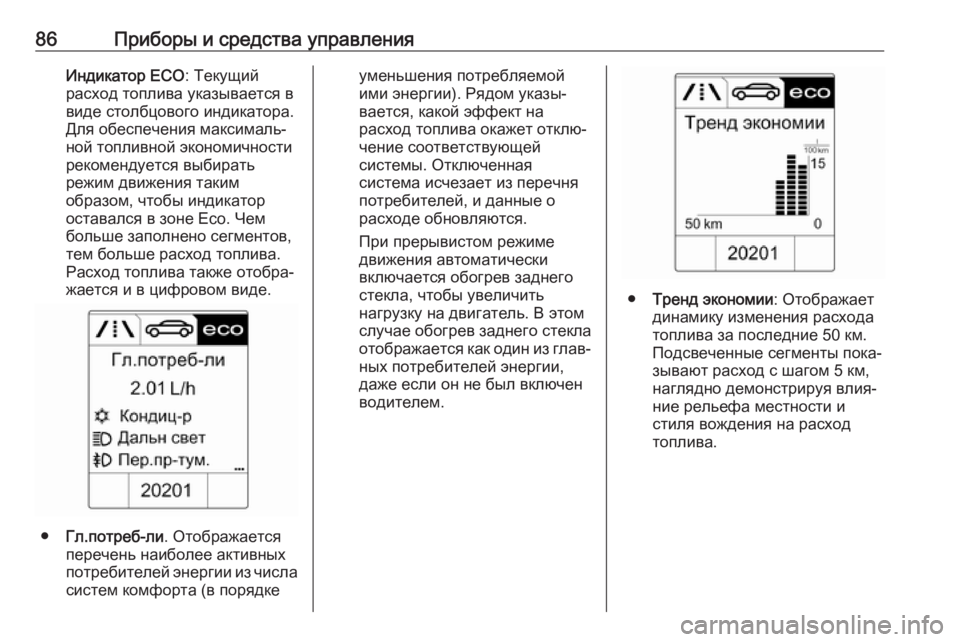

86Приборы и средства управленияИндикатор ECO: Текущий
расход топлива указывается в
виде столбцового индикатора.
Для обеспечения максималь‐
ной топливной экономичности
рекомендуется выбирать
режим движения таким
образом, чтобы индикатор
оставался в зоне Eco. Чем
больше заполнено сегментов,
тем больше расход топлива.
Расход топлива также отобра‐
жается и в цифровом виде.
● Гл.потреб-ли . Отображается
перечень наиболее активных потребителей энергии из числа
систем комфорта (в порядке
уменьшения потребляемой ими энергии). Рядом указы‐
вается, какой эффект на
расход топлива окажет отклю‐
чение соответствующей
системы. Отключенная
система исчезает из перечня
потребителей, и данные о
расходе обновляются.
При прерывистом режиме
движения автоматически
включается обогрев заднего
стекла, чтобы увеличить
нагрузку на двигатель. В этом
случае обогрев заднего стекла
отображается как один из глав‐
ных потребителей энергии,
даже если он не был включен
водителем.
● Тренд экономии : Отображает
динамику изменения расхода
топлива за последние 50 км.
Подсвеченные сегменты пока‐
зывают расход с шагом 5 км,
наглядно демонстрируя влия‐
ние рельефа местности и
стиля вождения на расход
топлива.
