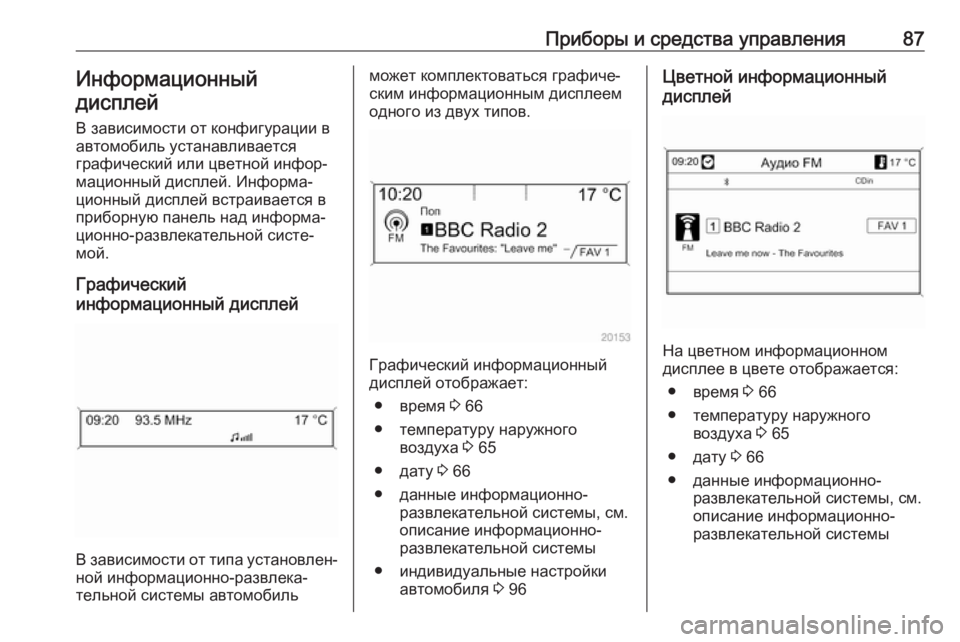

Приборы и средства управления87Информационный
дисплей
В зависимости от конфигурации в
автомобиль устанавливается
графический или цветной инфор‐
мационный дисплей. Информа‐
ционный дисплей встраивается в
приборную панель над информа‐
ционно-развлекательной систе‐
мой.
Графический
информационный дисплей
В зависимости от типа установлен‐ ной информационно-развлека‐
тельной системы автомобиль
может комплектоваться графиче‐
ским информационным дисплеем
одного из двух типов.
Графический информационный
дисплей отображает:
● время 3 66
● температуру наружного воздуха 3 65
● дату 3 66
● данные информационно- развлекательной системы, см.
описание информационно-
развлекательной системы
● индивидуальные настройки автомобиля 3 96
Цветной информационный
дисплей
На цветном информационном
дисплее в цвете отображается:
● время 3 66
● температуру наружного воздуха 3 65
● дату 3 66
● данные информационно- развлекательной системы, см.описание информационно-
развлекательной системы

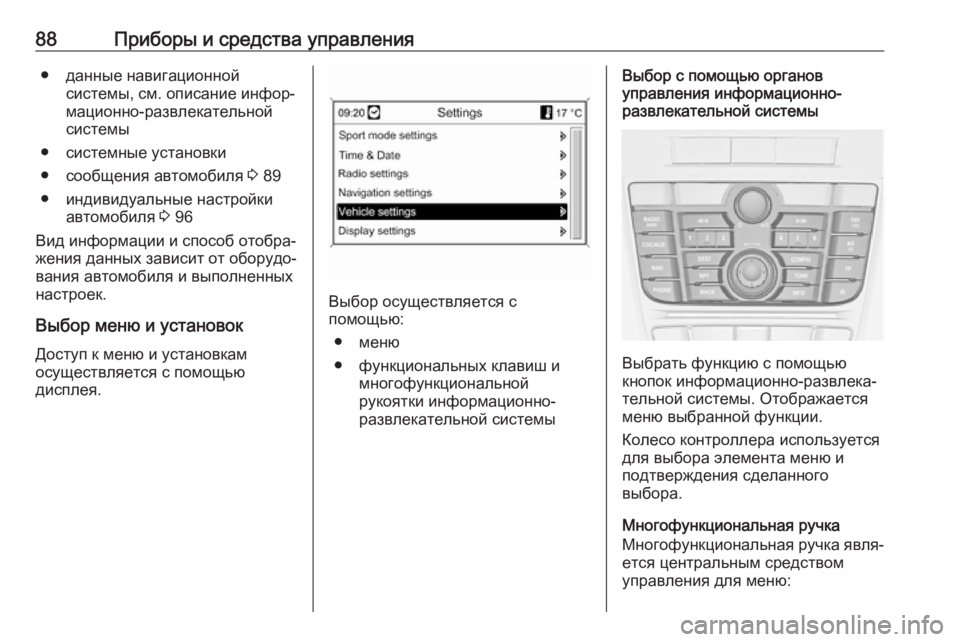

88Приборы и средства управления● данные навигационнойсистемы, см. описание инфор‐
мационно-развлекательной
системы
● системные установки
● сообщения автомобиля 3 89
● индивидуальные настройки автомобиля 3 96
Вид информации и способ отобра‐
жения данных зависит от оборудо‐
вания автомобиля и выполненных
настроек.
Выбор меню и установок Доступ к меню и установкам
осуществляется с помощью
дисплея.
Выбор осуществляется с
помощью:
● меню
● функциональных клавиш и многофункциональной
рукоятки информационно-
развлекательной системы
Выбор с помощью органов
управления информационно-
развлекательной системы
Выбрать функцию с помощью
кнопок информационно-развлека‐
тельной системы. Отображается
меню выбранной функции.
Колесо контроллера используется
для выбора элемента меню и
подтверждения сделанного
выбора.
Многофункциональная ручка
Многофункциональная ручка явля‐ ется центральным средством
управления для меню:

Приборы и средства управления89Повернуть● чтобы выделить необходимый элемент меню
● чтобы задать числовое значе‐ ние или отобразить опцию
меню
Нажать (наружное кольцо) ● чтобы выбрать или включить выделенную опцию
● для подтверждения установки значения
● для включения/выключения функции системы
BACK
Нажмите BACK, чтобы:
● выйти из меню без изменения установок
● возвратиться из подменю на более высокий уровень меню
● удалить последний символ из последовательности символов
Нажмите и удерживайте BACK
несколько секунд, чтобы удалить
всю запись.
Сохранение индивидуальных
настроек 3 96.Установки, записанные в память
3 22.Информационные
сообщения
Сообщения выводятся на дисплей
информационного центра води‐
теля, в некоторых случаях они
сопровождаются предупрежде‐
ниями и звуковым сигналом.
Чтобы подтвердить сообщение,
нажмите на SET/CLR, MENU или
поверните колесико регулятора.

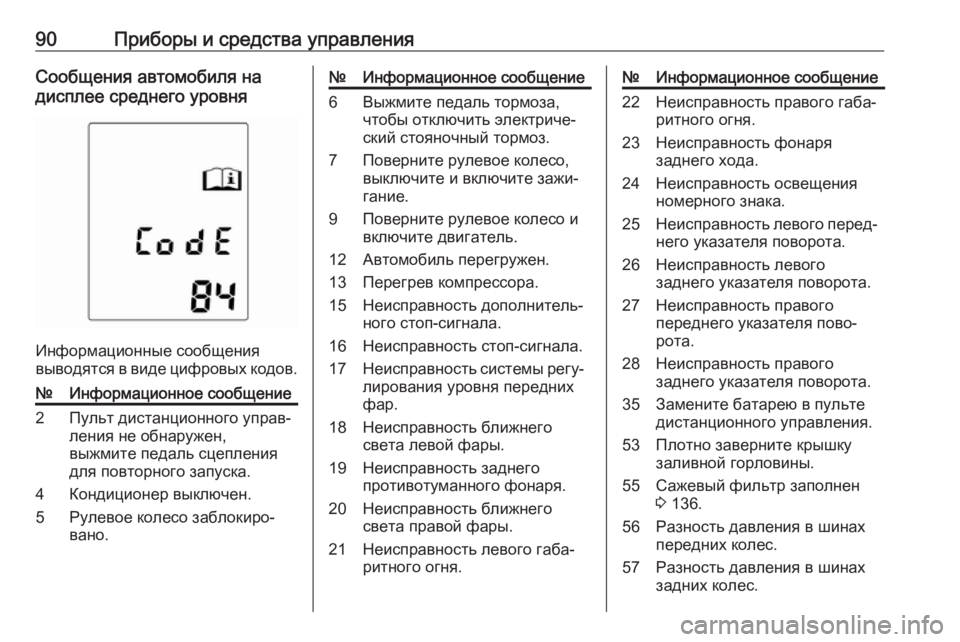

90Приборы и средства управленияСообщения автомобиля на
дисплее среднего уровня
Информационные сообщения
выводятся в виде цифровых кодов.
№Информационное сообщение2Пульт дистанционного управ‐
ления не обнаружен,
выжмите педаль сцепления
для повторного запуска.4Кондиционер выключен.5Рулевое колесо заблокиро‐
вано.№Информационное сообщение6Выжмите педаль тормоза,
чтобы отключить электриче‐
ский стояночный тормоз.7Поверните рулевое колесо,
выключите и включите зажи‐
гание.9Поверните рулевое колесо и
включите двигатель.12Автомобиль перегружен.13Перегрев компрессора.15Неисправность дополнитель‐
ного стоп-сигнала.16Неисправность стоп-сигнала.17Неисправность системы регу‐ лирования уровня передних
фар.18Неисправность ближнего
света левой фары.19Неисправность заднего
противотуманного фонаря.20Неисправность ближнего
света правой фары.21Неисправность левого габа‐
ритного огня.№Информационное сообщение22Неисправность правого габа‐
ритного огня.23Неисправность фонаря
заднего хода.24Неисправность освещения
номерного знака.25Неисправность левого перед‐ него указателя поворота.26Неисправность левого
заднего указателя поворота.27Неисправность правого
переднего указателя пово‐
рота.28Неисправность правого
заднего указателя поворота.35Замените батарею в пульте
дистанционного управления.53Плотно заверните крышку
заливной горловины.55Сажевый фильтр заполнен
3 136.56Разность давления в шинах
передних колес.57Разность давления в шинах
задних колес.

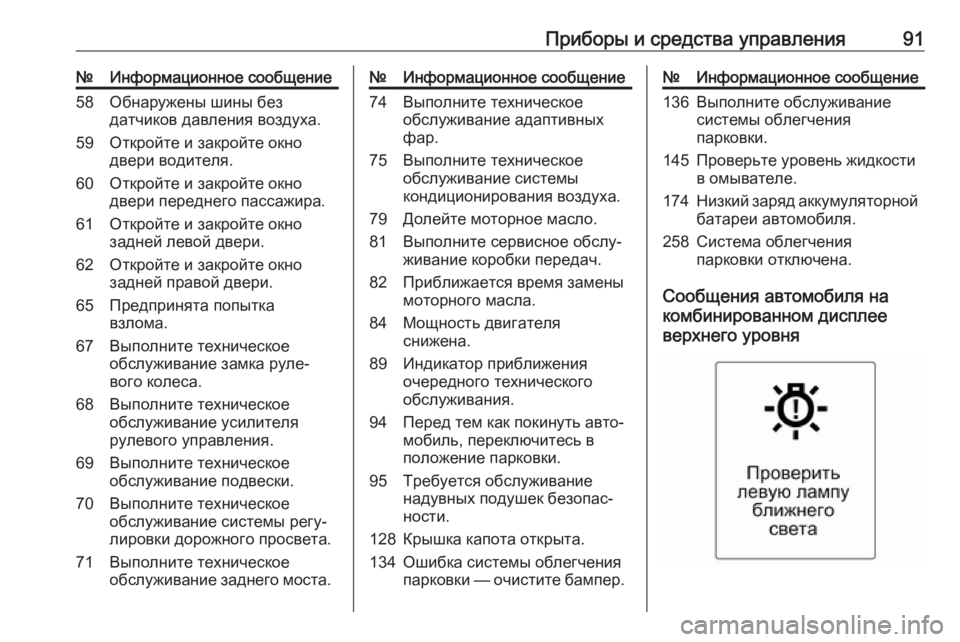

Приборы и средства управления91№Информационное сообщение58Обнаружены шины без
датчиков давления воздуха.59Откройте и закройте окно
двери водителя.60Откройте и закройте окно
двери переднего пассажира.61Откройте и закройте окно
задней левой двери.62Откройте и закройте окно
задней правой двери.65Предпринята попытка
взлома.67Выполните техническое
обслуживание замка руле‐
вого колеса.68Выполните техническое
обслуживание усилителя
рулевого управления.69Выполните техническое
обслуживание подвески.70Выполните техническое
обслуживание системы регу‐
лировки дорожного просвета.71Выполните техническое
обслуживание заднего моста.№Информационное сообщение74Выполните техническое
обслуживание адаптивных
фар.75Выполните техническое
обслуживание системы
кондиционирования воздуха.79Долейте моторное масло.81Выполните сервисное обслу‐
живание коробки передач.82Приближается время замены
моторного масла.84Мощность двигателя
снижена.89Индикатор приближения
очередного технического
обслуживания.94Перед тем как покинуть авто‐
мобиль, переключитесь в
положение парковки.95Требуется обслуживание
надувных подушек безопас‐
ности.128Крышка капота открыта.134Ошибка системы облегчения
парковки — очистите бампер.№Информационное сообщение136Выполните обслуживание
системы облегчения
парковки.145Проверьте уровень жидкости
в омывателе.174Низкий заряд аккумуляторной
батареи автомобиля.258Система облегчения
парковки отключена.
Сообщения автомобиля на
комбинированном дисплее
верхнего уровня

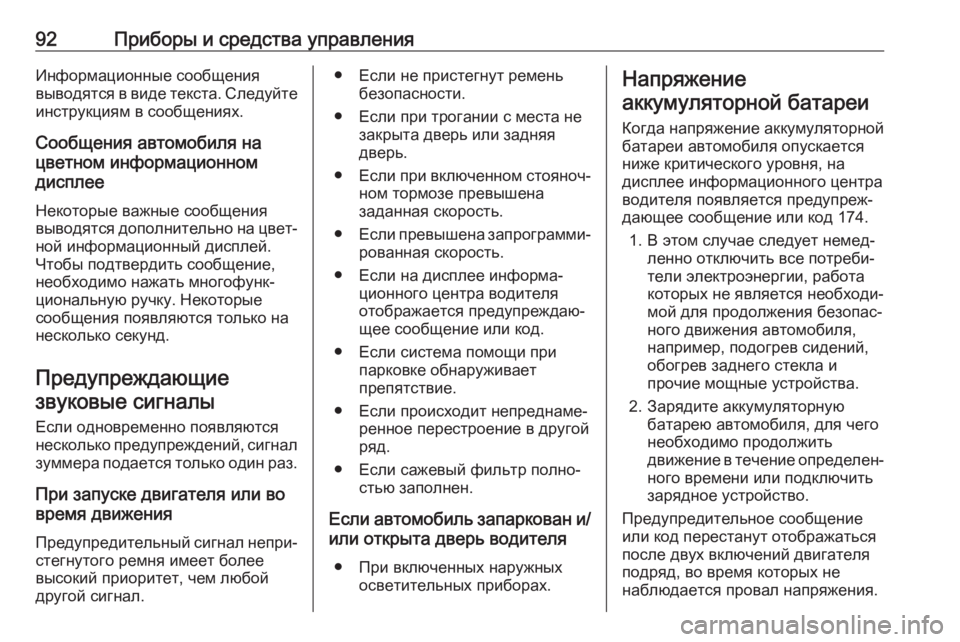

92Приборы и средства управленияИнформационные сообщения
выводятся в виде текста. Следуйте
инструкциям в сообщениях.
Сообщения автомобиля на
цветном информационном
дисплее
Некоторые важные сообщения
выводятся дополнительно на цвет‐ ной информационный дисплей.
Чтобы подтвердить сообщение,
необходимо нажать многофунк‐
циональную ручку. Некоторые
сообщения появляются только на
несколько секунд.
Предупреждающие звуковые сигналы
Если одновременно появляются
несколько предупреждений, сигнал зуммера подается только один раз.
При запуске двигателя или во
время движения
Предупредительный сигнал непри‐ стегнутого ремня имеет более
высокий приоритет, чем любой
другой сигнал.● Если не пристегнут ремень безопасности.
● Если при трогании с места не закрыта дверь или задняя
дверь.
● Если при включенном стояноч‐
ном тормозе превышена
заданная скорость.
● Если превышена запрограмми‐
рованная скорость.
● Если на дисплее информа‐ ционного центра водителя
отображается предупреждаю‐
щее сообщение или код.
● Если система помощи при парковке обнаруживает
препятствие.
● Если происходит непреднаме‐ ренное перестроение в другой
ряд.
● Если сажевый фильтр полно‐ стью заполнен.
Если автомобиль запаркован и/
или открыта дверь водителя
● При включенных наружных осветительных приборах.Напряжение
аккумуляторной батареи
Когда напряжение аккумуляторнойбатареи автомобиля опускается
ниже критического уровня, на
дисплее информационного центра
водителя появляется предупреж‐
дающее сообщение или код 174.
1. В этом случае следует немед‐ ленно отключить все потреби‐
тели электроэнергии, работа
которых не является необходи‐
мой для продолжения безопас‐
ного движения автомобиля,
например, подогрев сидений,
обогрев заднего стекла и
прочие мощные устройства.
2. Зарядите аккумуляторную батарею автомобиля, для чего
необходимо продолжить
движение в течение определен‐ ного времени или подключить
зарядное устройство.
Предупредительное сообщение
или код перестанут отображаться
после двух включений двигателя
подряд, во время которых не
наблюдается провал напряжения.

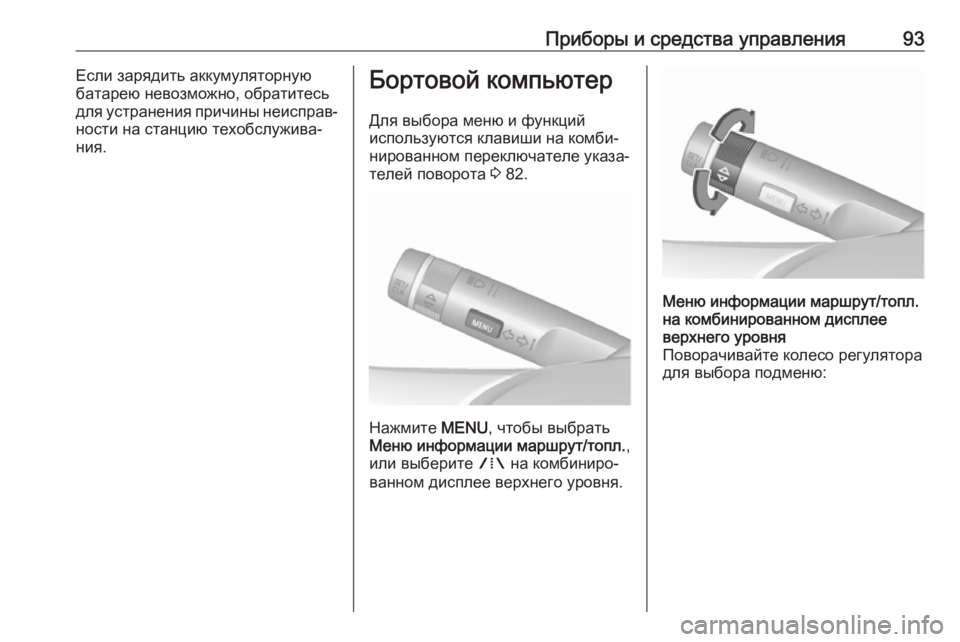

Приборы и средства управления93Если зарядить аккумуляторную
батарею невозможно, обратитесь
для устранения причины неисправ‐
ности на станцию техобслужива‐ ния.Бортовой компьютер
Для выбора меню и функций
используются клавиши на комби‐
нированном переключателе указа‐
телей поворота 3 82.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Меню информации маршрут/топл.
на комбинированном дисплее
верхнего уровня
Поворачивайте колесо регулятора
для выбора подменю:

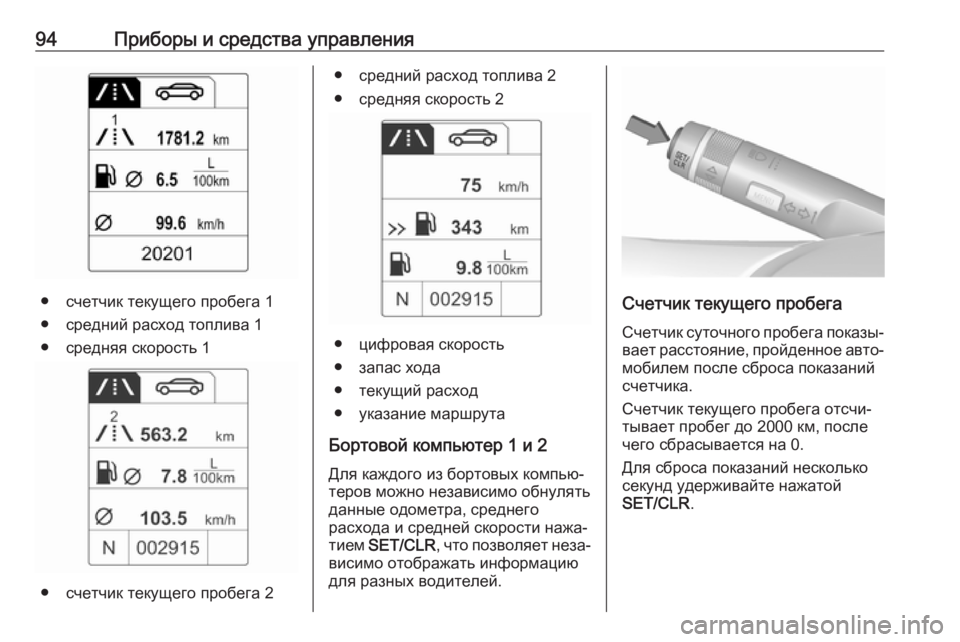

94Приборы и средства управления
● счетчик текущего пробега 1
● средний расход топлива 1
● средняя скорость 1
● счетчик текущего пробега 2
● средний расход топлива 2
● средняя скорость 2
● цифровая скорость
● запас хода
● текущий расход
● указание маршрута
Бортовой компьютер 1 и 2
Для каждого из бортовых компью‐
теров можно независимо обнулять
данные одометра, среднего
расхода и средней скорости нажа‐
тием SET/CLR , что позволяет неза‐
висимо отображать информацию
для разных водителей.
Счетчик текущего пробега
Счетчик суточного пробега показы‐ вает расстояние, пройденное авто‐
мобилем после сброса показаний
счетчика.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Для сброса показаний несколько
секунд удерживайте нажатой
SET/CLR .
