Sõiduki hooldamine159

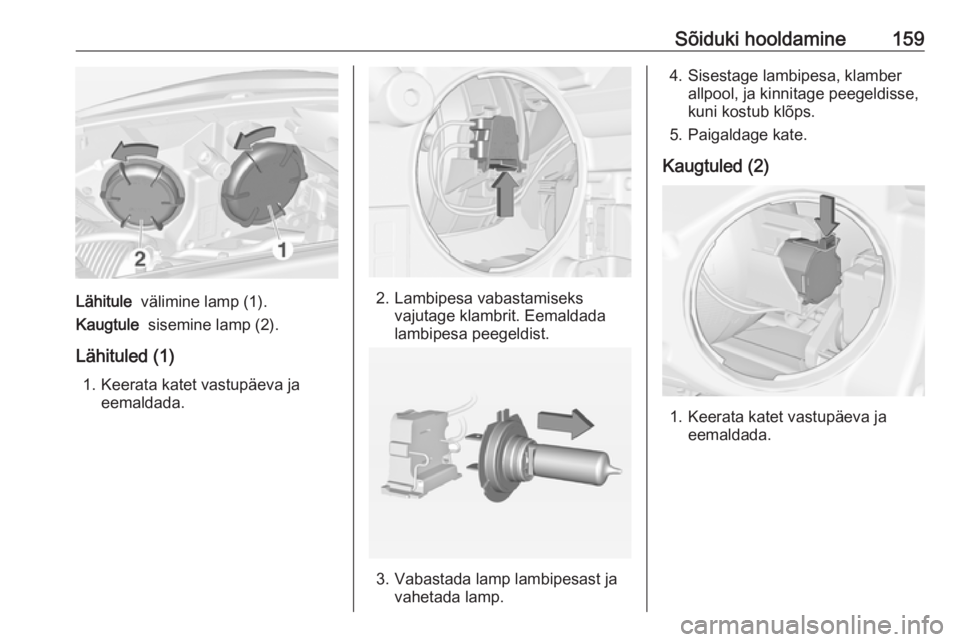

Lähitule välimine lamp (1).
Kaugtule sisemine lamp (2).
Lähituled (1) 1. Keerata katet vastupäeva ja eemaldada.2. Lambipesa vabastamiseksvajutage klambrit. Eemaldada
lambipesa peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Sisestage lambipesa, klamberallpool, ja kinnitage peegeldisse,
kuni kostub klõps.
5. Paigaldage kate.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.

160Sõiduki hooldamine
2. Lambipesa vabastamiseksvajutage klambrit. Eemaldada
lambipesa peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Sisestage lambipesa, klamber ülalpool, ja kinnitage peegeldisse,kuni kostub klõps.
5. Paigaldage kate.
Külg- / päevasõidutuled
lampidega (3)
1. Vabastamiseks keerata lambipesa (3) vastupäeva.
Eemaldage lambipesa esilaterna
korpusest.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp. 4. Pange lambipesa esilaterna korpusesse ja keerake päripäeva.
Külg- / päevasõidutuled
valgusdioodidega
Külgtuledes ja päevasõidutuledes
kasutatakse LED-e, mida ei saa
vahetada. Defektse LED-i korral
pöörduge teenindusse.

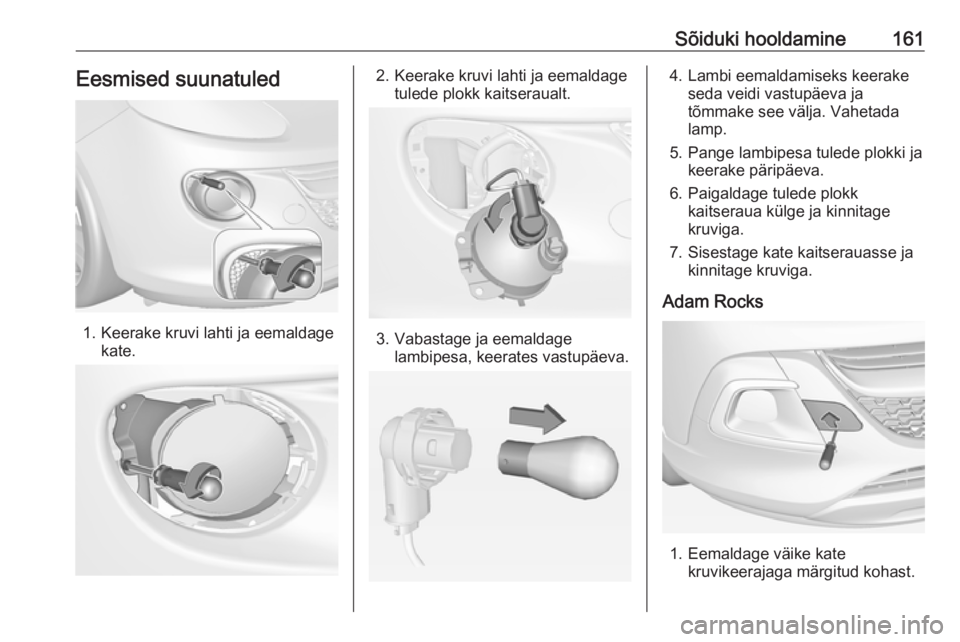

Sõiduki hooldamine161Eesmised suunatuled
1. Keerake kruvi lahti ja eemaldagekate.
2. Keerake kruvi lahti ja eemaldagetulede plokk kaitseraualt.
3. Vabastage ja eemaldagelambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
kruviga.
7. Sisestage kate kaitserauasse ja kinnitage kruviga.
Adam Rocks
1. Eemaldage väike kate kruvikeerajaga märgitud kohast.

162Sõiduki hooldamine
2. Eemaldage kate, tõmmatessõrmedega märgitud kohtadest
(vt nooli joonisel).
3. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.
4. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
5. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
6. Pange lambipesa tulede plokki ja keerake päripäeva.
7. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
8. Paigaldage ja kinnitage kate kaitserauale. Paigaldage väike
kate.
Tagatuled
Basskõlariga versioonid
Eemaldada pakiruumi põranda kate.
Kattele 3 56 juurdepääsu saamiseks
eemaldage tööriistakast ka paremalt
poolt.
Hoiukarbiga versioonid
Eemaldage hoiukarp, et saada
juurdepääs kattele 3 55.

Sõiduki hooldamine163
1.Vabastage kate vastavalt küljelt ja
eemaldage.
2. Keerata plastist kinnitusmutter seestpoolt käega lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Keerake lambipesa vastupäeva ja
võtke välja. Lambi vahetamiseks tõmmake välja:
suunatuli 1
tagatuli 2
taga-/pidurituli 3
Kui tagatulede 2 ja tagatulede/
pidurituledena 3 kasutatakse
LED-e, pöörduge vahetamisel abi
saamiseks hooldustöökotta.
5. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Veenduge, et juhtmed jäävad
kaablitorudesse.
Paigaldage tulede plokk
kinnitustihvtidega sõiduki kere

164Sõiduki hooldaminesüvenditesse ja pingutage
plastikust kinnitusmutrit pakiruumi
seest. Tõmmake rõngastihend
lambi korpuses süvendi peale.
Sulgeda kate ja fikseerida oma
kohale.
Tagurdustuli / tagumine udutuli Tagurdustuli asub paremal pool
kaitseraual ja tagumine udutuli
vasakul pool kaitseraual.
Lambi vahetamine toimub mõlemate
tulede korral samal viisil.
1. Keerake kruvi lahti ja eemaldage kate.
2. Keerake kruvi lahti ja eemaldagetulede plokk kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
kruviga.
7. Sisestage kate kaitserauasse ja kinnitage kruviga.

Sõiduki hooldamine165Adam Rocks
1. Eemaldage kate, tõmmateskäega kinni võttes märgitud
kohast (vt noolt joonisel).
2. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
7. Paigaldage ja kinnitage kate kaitserauale.
Külgmised suunatuled Lambi vahetamiseks võtke lambi
korpus välja järgmiselt.

166Sõiduki hooldamine1.Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Eemaldage lamp, tõmmates seda
allapoole. Vältige juhtme
kaasatõmbamist.
3. Võtke lambipesa lambi korpusest välja, keerates vastupäeva.
