2019 OPEL ADAM Manuale di uso e manutenzione (in Italian)

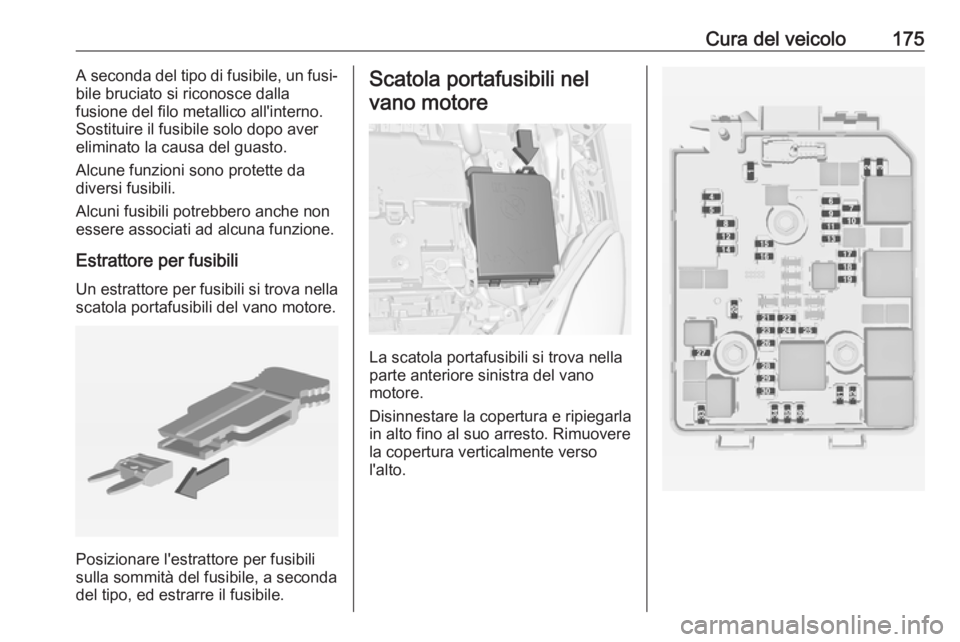

Cura del veicolo175A seconda del tipo di fusibile, un fusi‐
bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

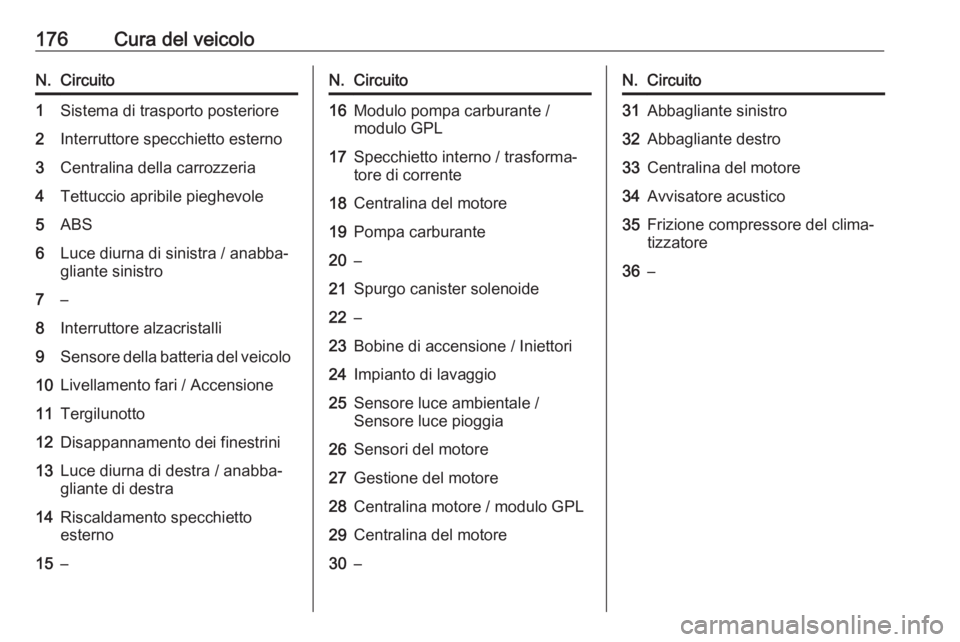

176Cura del veicoloN.Circuito1Sistema di trasporto posteriore2Interruttore specchietto esterno3Centralina della carrozzeria4Tettuccio apribile pieghevole5ABS6Luce diurna di sinistra / anabba‐gliante sinistro7–8Interruttore alzacristalli9Sensore della batteria del veicolo10Livellamento fari / Accensione11Tergilunotto12Disappannamento dei finestrini13Luce diurna di destra / anabba‐
gliante di destra14Riscaldamento specchietto
esterno15–N.Circuito16Modulo pompa carburante /
modulo GPL17Specchietto interno / trasforma‐
tore di corrente18Centralina del motore19Pompa carburante20–21Spurgo canister solenoide22–23Bobine di accensione / Iniettori24Impianto di lavaggio25Sensore luce ambientale /
Sensore luce pioggia26Sensori del motore27Gestione del motore28Centralina motore / modulo GPL29Centralina del motore30–N.Circuito31Abbagliante sinistro32Abbagliante destro33Centralina del motore34Avvisatore acustico35Frizione compressore del clima‐
tizzatore36–

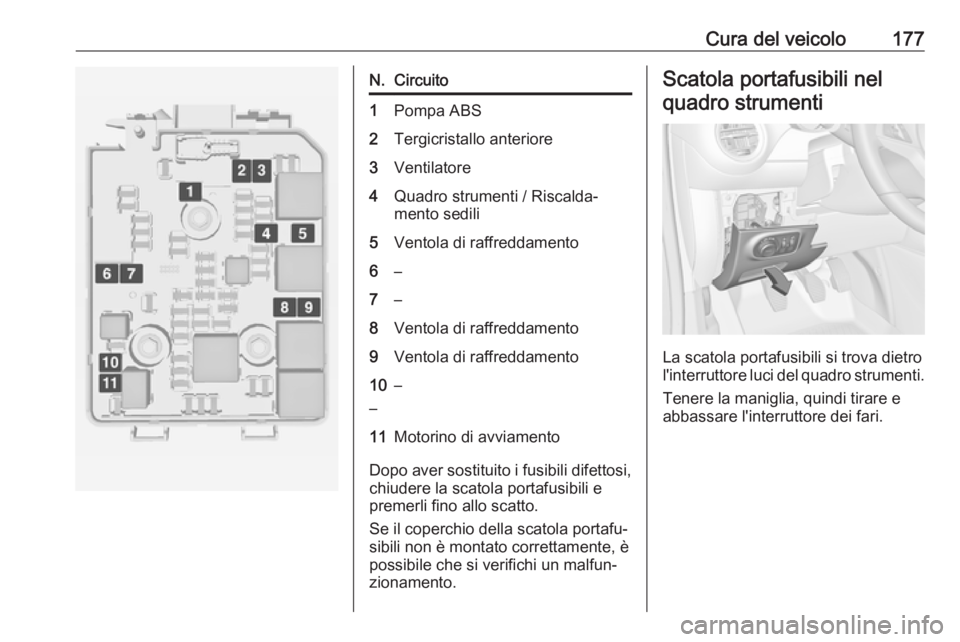

Cura del veicolo177N.Circuito1Pompa ABS2Tergicristallo anteriore3Ventilatore4Quadro strumenti / Riscalda‐
mento sedili5Ventola di raffreddamento6–7–8Ventola di raffreddamento9Ventola di raffreddamento10
––11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova dietro
l'interruttore luci del quadro strumenti.
Tenere la maniglia, quindi tirare e
abbassare l'interruttore dei fari.

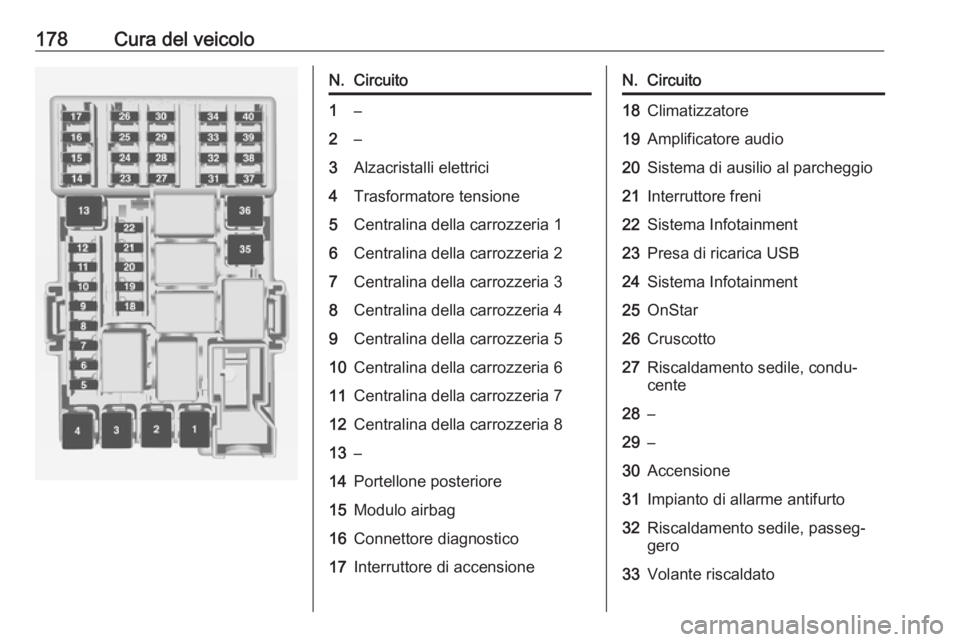

178Cura del veicoloN.Circuito1–2–3Alzacristalli elettrici4Trasformatore tensione5Centralina della carrozzeria 16Centralina della carrozzeria 27Centralina della carrozzeria 38Centralina della carrozzeria 49Centralina della carrozzeria 510Centralina della carrozzeria 611Centralina della carrozzeria 712Centralina della carrozzeria 813–14Portellone posteriore15Modulo airbag16Connettore diagnostico17Interruttore di accensioneN.Circuito18Climatizzatore19Amplificatore audio20Sistema di ausilio al parcheggio21Interruttore freni22Sistema Infotainment23Presa di ricarica USB24Sistema Infotainment25OnStar26Cruscotto27Riscaldamento sedile, condu‐
cente28–29–30Accensione31Impianto di allarme antifurto32Riscaldamento sedile, passeg‐
gero33Volante riscaldato

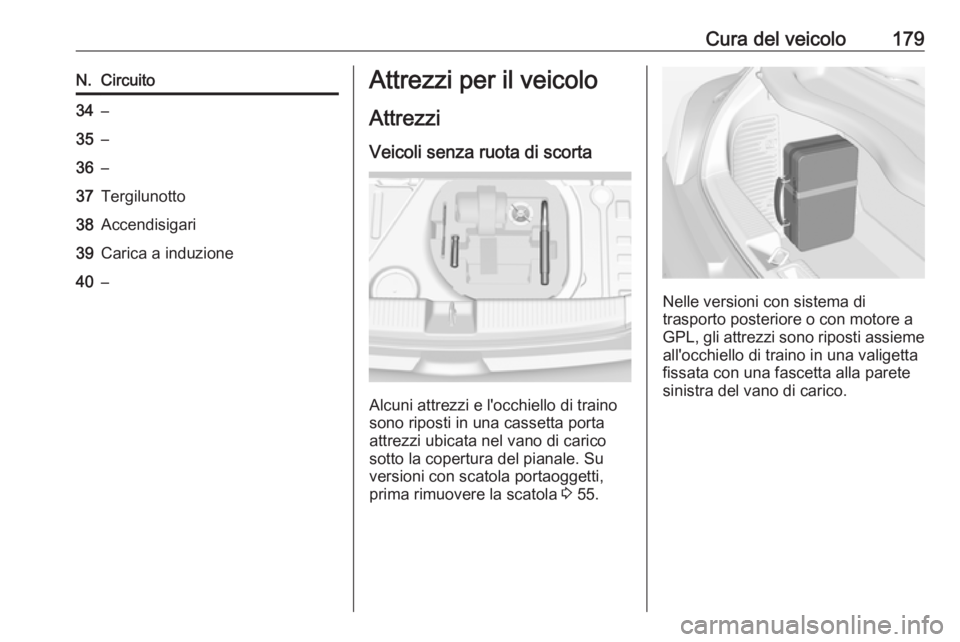

Cura del veicolo179N.Circuito34–35–36–37Tergilunotto38Accendisigari39Carica a induzione40–Attrezzi per il veicoloAttrezzi
Veicoli senza ruota di scorta
Alcuni attrezzi e l'occhiello di traino
sono riposti in una cassetta porta
attrezzi ubicata nel vano di carico
sotto la copertura del pianale. Su
versioni con scatola portaoggetti,
prima rimuovere la scatola 3 55.
Nelle versioni con sistema di
trasporto posteriore o con motore a
GPL, gli attrezzi sono riposti assieme
all'occhiello di traino in una valigetta
fissata con una fascetta alla parete
sinistra del vano di carico.

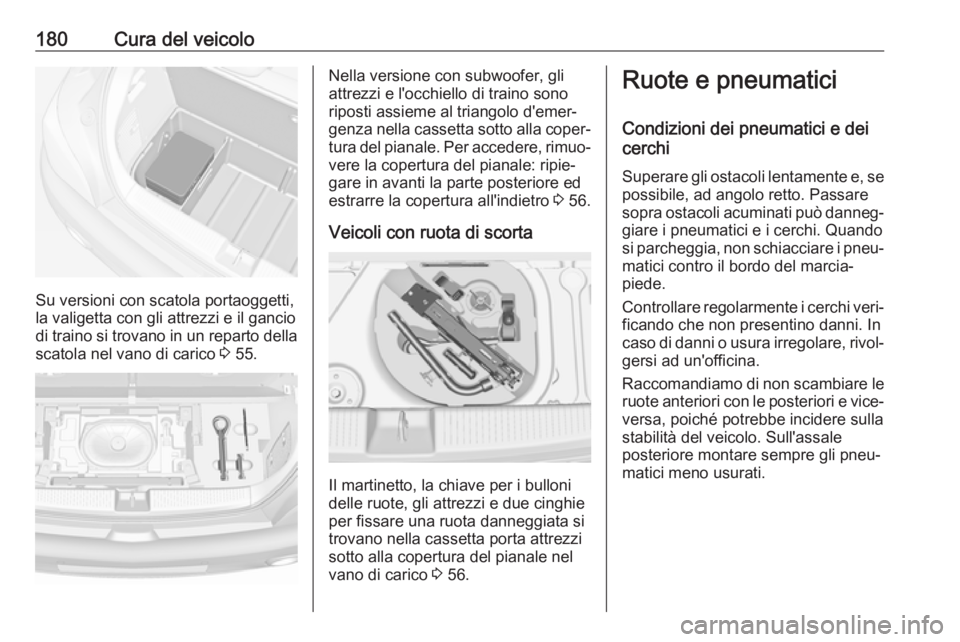

180Cura del veicolo
Su versioni con scatola portaoggetti,
la valigetta con gli attrezzi e il gancio
di traino si trovano in un reparto della
scatola nel vano di carico 3 55.
Nella versione con subwoofer, gli
attrezzi e l'occhiello di traino sono
riposti assieme al triangolo d'emer‐
genza nella cassetta sotto alla coper‐ tura del pianale. Per accedere, rimuo‐
vere la copertura del pianale: ripie‐
gare in avanti la parte posteriore ed estrarre la copertura all'indietro 3 56.
Veicoli con ruota di scorta
Il martinetto, la chiave per i bulloni
delle ruote, gli attrezzi e due cinghie
per fissare una ruota danneggiata si
trovano nella cassetta porta attrezzi
sotto alla copertura del pianale nel vano di carico 3 56.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐
ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Raccomandiamo di non scambiare le ruote anteriori con le posteriori e vice‐
versa, poiché potrebbe incidere sulla
stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.

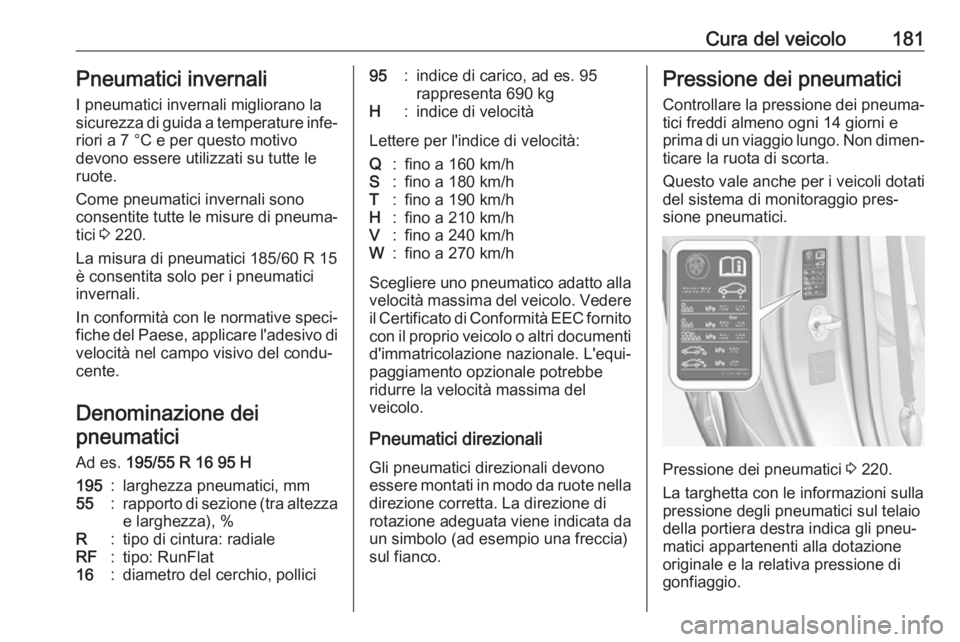

Cura del veicolo181Pneumatici invernaliI pneumatici invernali migliorano la
sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
Come pneumatici invernali sono
consentite tutte le misure di pneuma‐
tici 3 220.
La misura di pneumatici 185/60 R 15
è consentita solo per i pneumatici
invernali.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.
Denominazione dei pneumatici
Ad es. 195/55 R 16 95 H195:larghezza pneumatici, mm55:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima del veicolo. Vedere
il Certificato di Conformità EEC fornito
con il proprio veicolo o altri documenti d'immatricolazione nazionale. L'equi‐
paggiamento opzionale potrebbe
ridurre la velocità massima del
veicolo.
Pneumatici direzionali
Gli pneumatici direzionali devono
essere montati in modo da ruote nella
direzione corretta. La direzione di
rotazione adeguata viene indicata da
un simbolo (ad esempio una freccia)
sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta.
Questo vale anche per i veicoli dotati
del sistema di monitoraggio pres‐
sione pneumatici.
Pressione dei pneumatici 3 220.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera destra indica gli pneu‐
matici appartenenti alla dotazione
originale e la relativa pressione di
gonfiaggio.

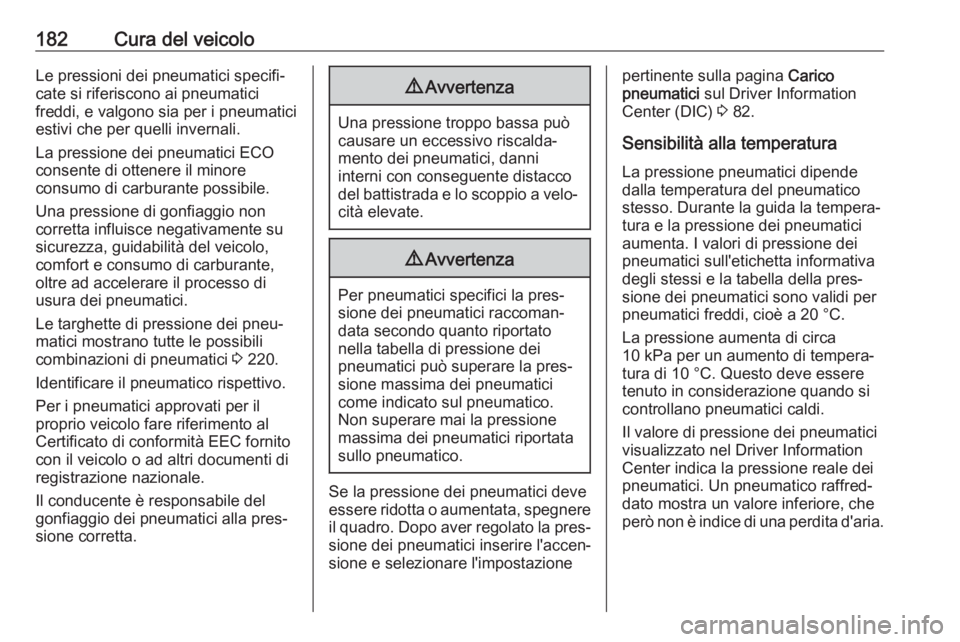

182Cura del veicoloLe pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 220.
Identificare il pneumatico rispettivo.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro. Dopo aver regolato la pres‐
sione dei pneumatici inserire l'accen‐
sione e selezionare l'impostazione
pertinente sulla pagina Carico
pneumatici sul Driver Information
Center (DIC) 3 82.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐ tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei
pneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che
però non è indice di una perdita d'aria.
