2019 OPEL ADAM Manuale di uso e manutenzione (in Italian)

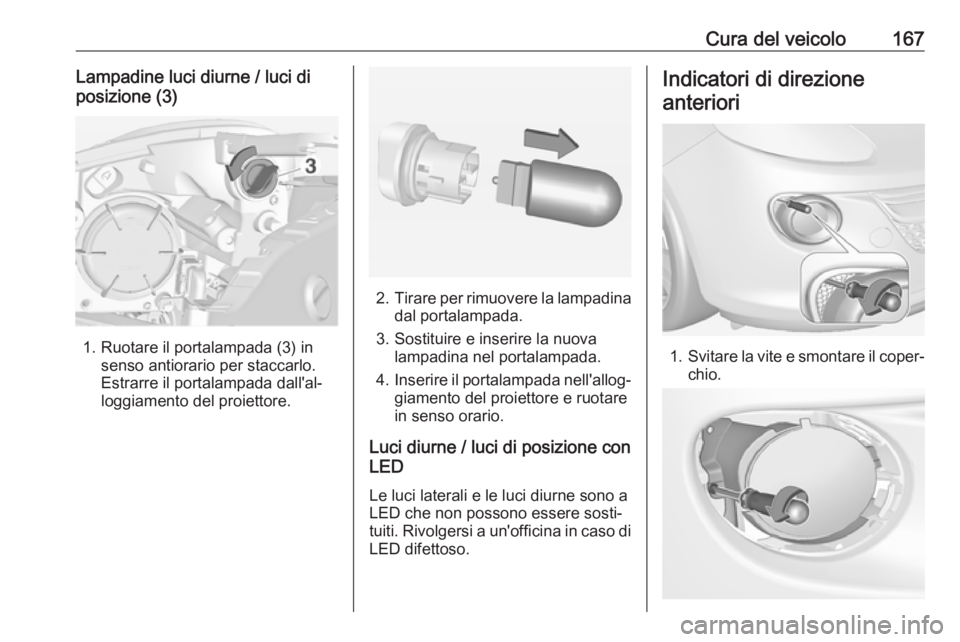

Cura del veicolo167Lampadine luci diurne / luci di
posizione (3)
1. Ruotare il portalampada (3) in senso antiorario per staccarlo.
Estrarre il portalampada dall'al‐
loggiamento del proiettore.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lampadina nel portalampada.
4. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne / luci di posizione con
LED
Le luci laterali e le luci diurne sono a
LED che non possono essere sosti‐
tuiti. Rivolgersi a un'officina in caso di
LED difettoso.
Indicatori di direzione
anteriori
1. Svitare la vite e smontare il coper‐
chio.

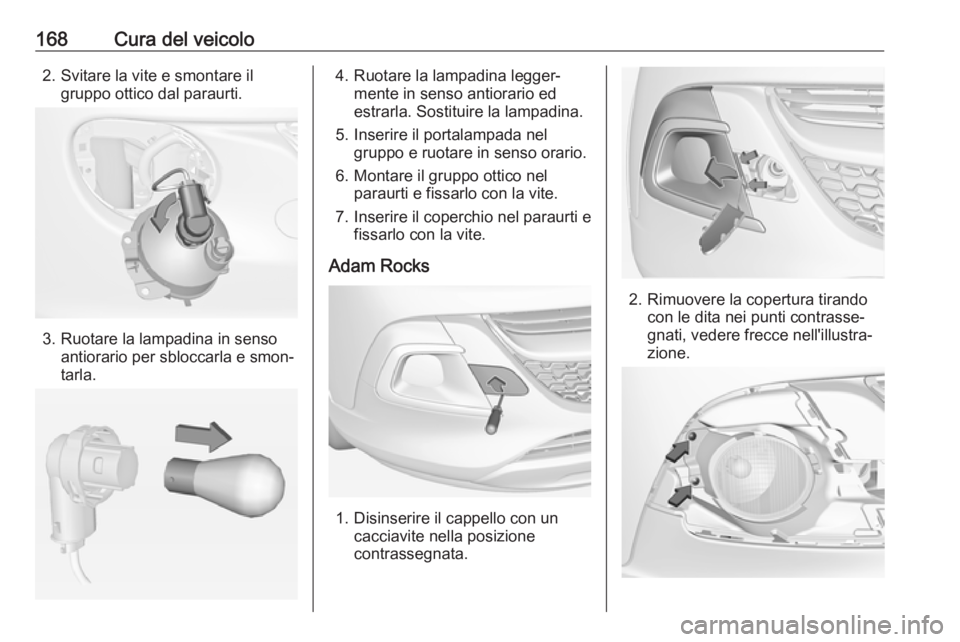

168Cura del veicolo2. Svitare la vite e smontare ilgruppo ottico dal paraurti.
3. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel paraurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Disinserire il cappello con un cacciavite nella posizione
contrassegnata.
2. Rimuovere la copertura tirando con le dita nei punti contrasse‐
gnati, vedere frecce nell'illustra‐
zione.

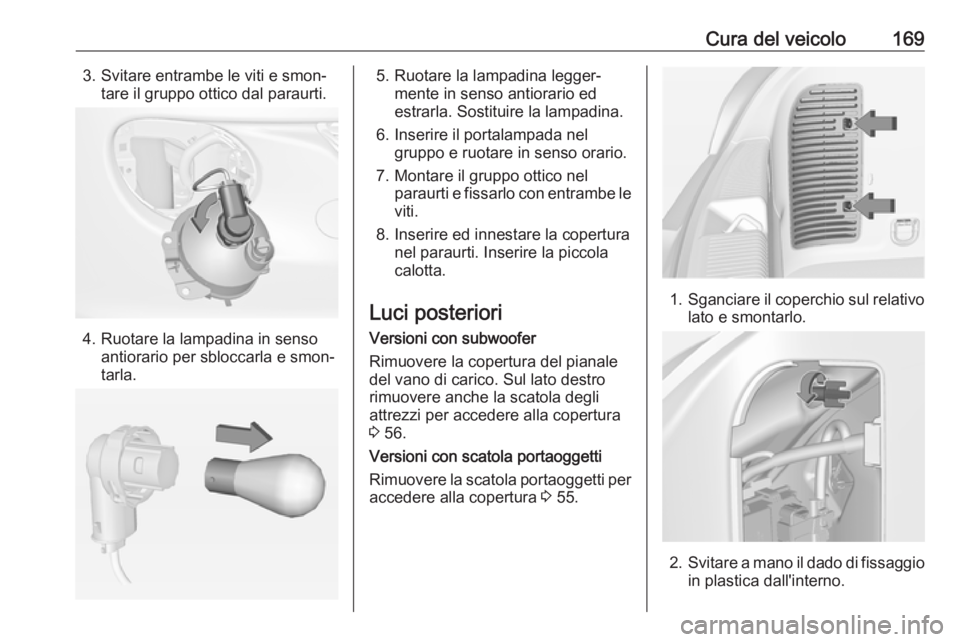

Cura del veicolo1693. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
4. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
5. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
6. Inserire il portalampada nel gruppo e ruotare in senso orario.
7. Montare il gruppo ottico nel paraurti e fissarlo con entrambe le
viti.
8. Inserire ed innestare la copertura nel paraurti. Inserire la piccola
calotta.
Luci posteriori Versioni con subwoofer
Rimuovere la copertura del pianale
del vano di carico. Sul lato destro
rimuovere anche la scatola degli
attrezzi per accedere alla copertura 3 56.
Versioni con scatola portaoggetti
Rimuovere la scatola portaoggetti per
accedere alla copertura 3 55.
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano il dado di fissaggio
in plastica dall'interno.

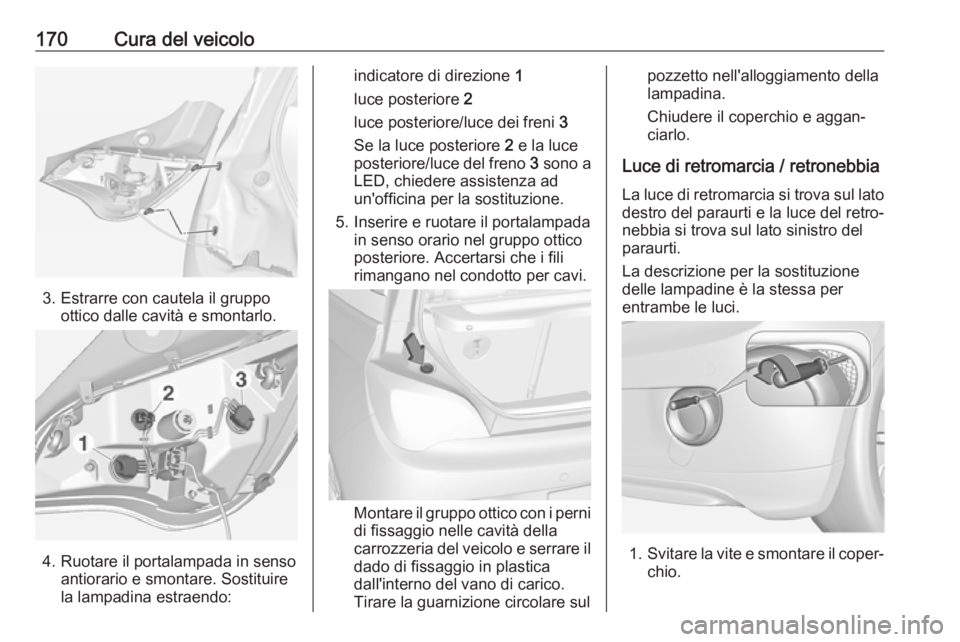

170Cura del veicolo
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Ruotare il portalampada in senso antiorario e smontare. Sostituire
la lampadina estraendo:
indicatore di direzione 1
luce posteriore 2
luce posteriore/luce dei freni 3
Se la luce posteriore 2 e la luce
posteriore/luce del freno 3 sono a
LED, chiedere assistenza ad
un'officina per la sostituzione.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Accertarsi che i fili
rimangano nel condotto per cavi.
Montare il gruppo ottico con i perni
di fissaggio nelle cavità della
carrozzeria del veicolo e serrare il dado di fissaggio in plastica
dall'interno del vano di carico.
Tirare la guarnizione circolare sul
pozzetto nell'alloggiamento della
lampadina.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia / retronebbia
La luce di retromarcia si trova sul lato destro del paraurti e la luce del retro‐
nebbia si trova sul lato sinistro del
paraurti.
La descrizione per la sostituzione
delle lampadine è la stessa per
entrambe le luci.
1. Svitare la vite e smontare il coper‐
chio.

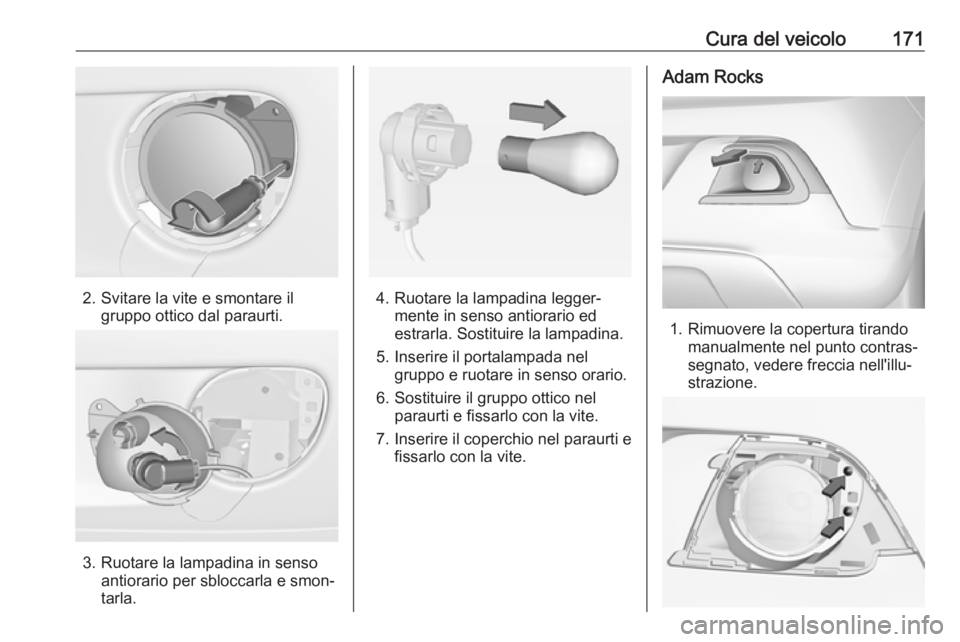

Cura del veicolo171
2. Svitare la vite e smontare ilgruppo ottico dal paraurti.
3. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Sostituire il gruppo ottico nel paraurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Rimuovere la copertura tirando manualmente nel punto contras‐
segnato, vedere freccia nell'illu‐
strazione.

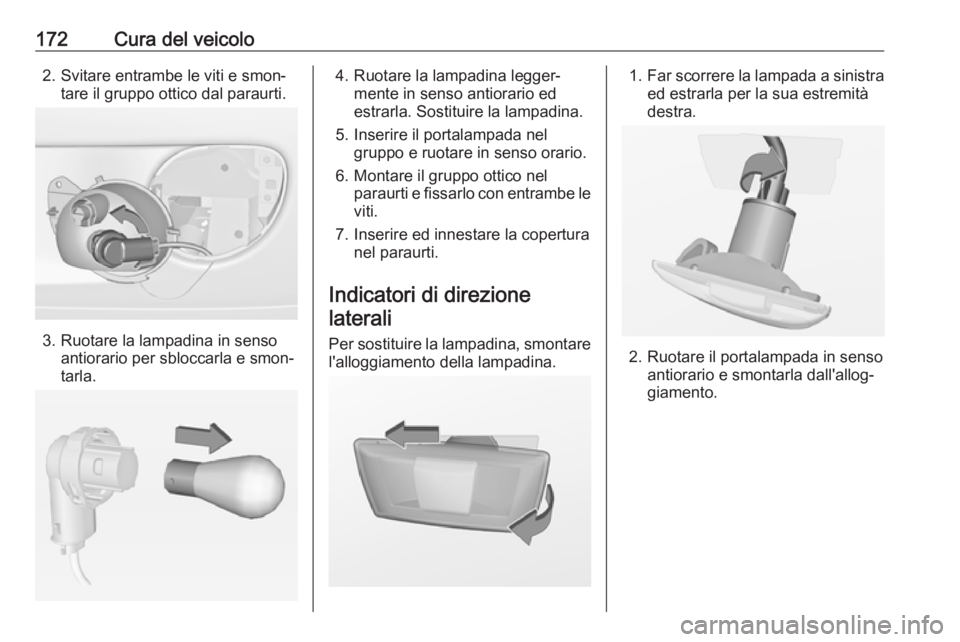

172Cura del veicolo2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel paraurti e fissarlo con entrambe le
viti.
7. Inserire ed innestare la copertura nel paraurti.
Indicatori di direzione laterali
Per sostituire la lampadina, smontare
l'alloggiamento della lampadina.1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.

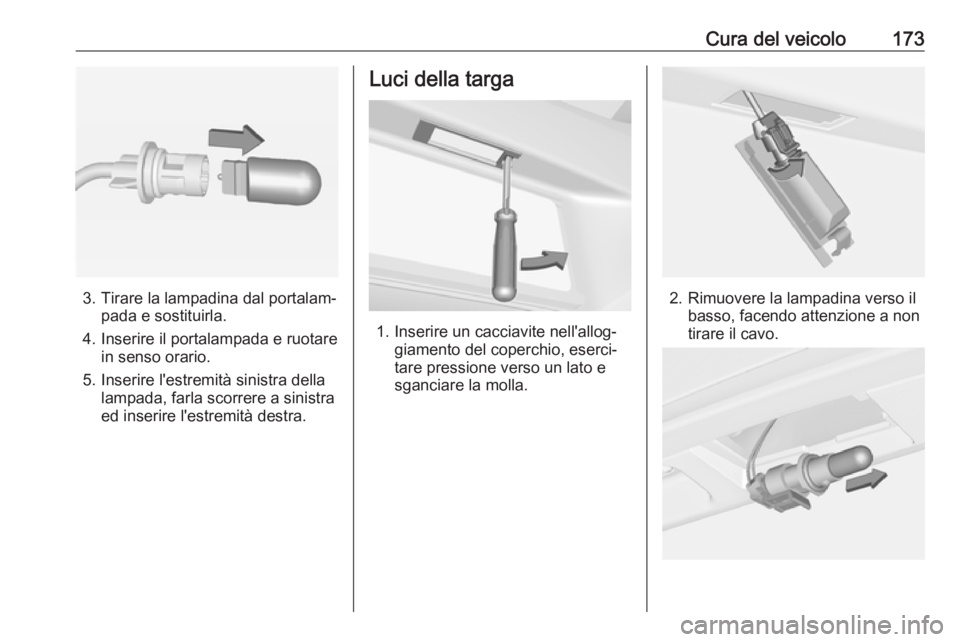

Cura del veicolo173
3. Tirare la lampadina dal portalam‐pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

174Cura del veicolo3. Smontare il portalampada dall'al‐loggiamento della lampada
ruotando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare in senso orario.
6. Inserire la lampada nel paraurti e farla innestare.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● luce plafoniera
● luce ambiente
● quadro Starlight
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole
portafusibili:
● nel lato anteriore sinistro del vano motore,
● nei veicoli con guida a sinistra dietro l'interruttore dei fari
oppure, nei veicoli con guida a
destra, dietro il cassettino
portaoggetti.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Il veicolo dispone di diversi tipi di fusi‐
bili.
