2019 OPEL ADAM Manuale di uso e manutenzione (in Italian)

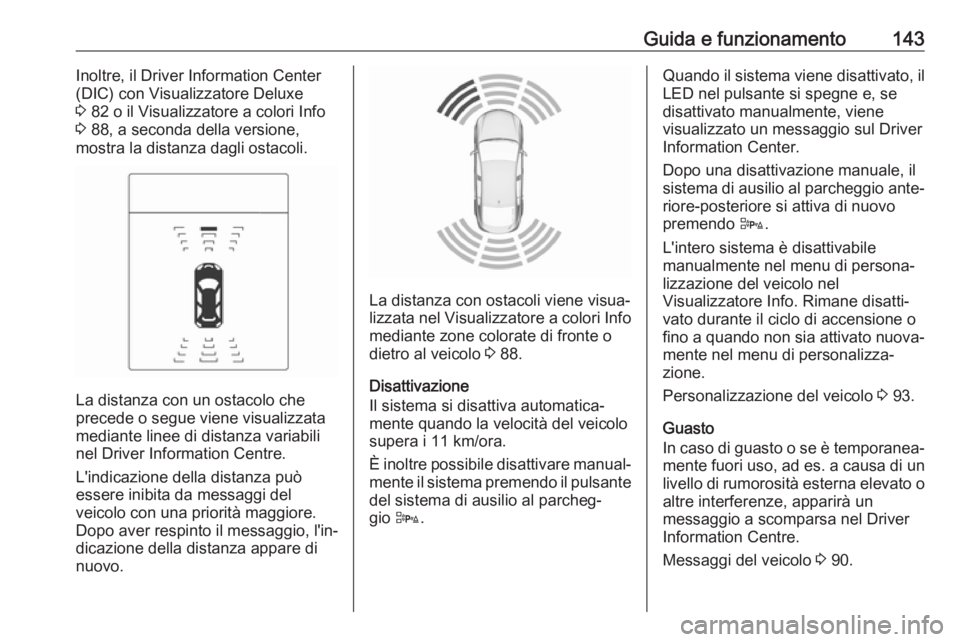

Guida e funzionamento143Inoltre, il Driver Information Center
(DIC) con Visualizzatore Deluxe
3 82 o il Visualizzatore a colori Info
3 88, a seconda della versione,
mostra la distanza dagli ostacoli.
La distanza con un ostacolo che
precede o segue viene visualizzata
mediante linee di distanza variabili
nel Driver Information Centre.
L'indicazione della distanza può
essere inibita da messaggi del
veicolo con una priorità maggiore.
Dopo aver respinto il messaggio, l'in‐
dicazione della distanza appare di
nuovo.
La distanza con ostacoli viene visua‐
lizzata nel Visualizzatore a colori Info
mediante zone colorate di fronte o
dietro al veicolo 3 88.
Disattivazione
Il sistema si disattiva automatica‐
mente quando la velocità del veicolo
supera i 11 km/ora.
È inoltre possibile disattivare manual‐ mente il sistema premendo il pulsante
del sistema di ausilio al parcheg‐
gio D.
Quando il sistema viene disattivato, il
LED nel pulsante si spegne e, se
disattivato manualmente, viene
visualizzato un messaggio sul Driver
Information Center.
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐
riore-posteriore si attiva di nuovo
premendo D.
L'intero sistema è disattivabile manualmente nel menu di persona‐
lizzazione del veicolo nel
Visualizzatore Info. Rimane disatti‐
vato durante il ciclo di accensione o
fino a quando non sia attivato nuova‐ mente nel menu di personalizza‐
zione.
Personalizzazione del veicolo 3 93.
Guasto
In caso di guasto o se è temporanea‐ mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, apparirà un
messaggio a scomparsa nel Driver
Information Centre.
Messaggi del veicolo 3 90.

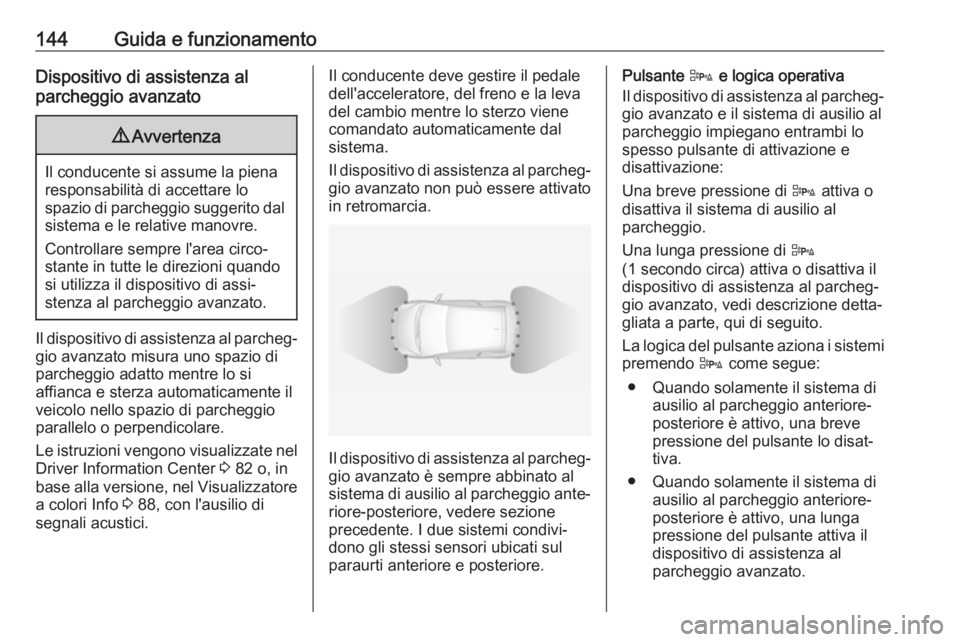

144Guida e funzionamentoDispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si
affianca e sterza automaticamente il
veicolo nello spazio di parcheggio parallelo o perpendicolare.
Le istruzioni vengono visualizzate nel Driver Information Center 3 82 o, in
base alla versione, nel Visualizzatore
a colori Info 3 88, con l'ausilio di
segnali acustici.
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene
comandato automaticamente dal
sistema.
Il dispositivo di assistenza al parcheg‐ gio avanzato non può essere attivato
in retromarcia.
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al sistema di ausilio al parcheggio ante‐ riore-posteriore, vedere sezione
precedente. I due sistemi condivi‐
dono gli stessi sensori ubicati sul
paraurti anteriore e posteriore.
Pulsante D
e logica operativa
Il dispositivo di assistenza al parcheg‐
gio avanzato e il sistema di ausilio al
parcheggio impiegano entrambi lo
spesso pulsante di attivazione e
disattivazione:
Una breve pressione di D attiva o
disattiva il sistema di ausilio al
parcheggio.
Una lunga pressione di D
(1 secondo circa) attiva o disattiva il dispositivo di assistenza al parcheg‐
gio avanzato, vedi descrizione detta‐
gliata a parte, qui di seguito.
La logica del pulsante aziona i sistemi premendo D come segue:
● Quando solamente il sistema di ausilio al parcheggio anteriore-
posteriore è attivo, una breve
pressione del pulsante lo disat‐
tiva.
● Quando solamente il sistema di ausilio al parcheggio anteriore-
posteriore è attivo, una lunga
pressione del pulsante attiva il
dispositivo di assistenza al
parcheggio avanzato.

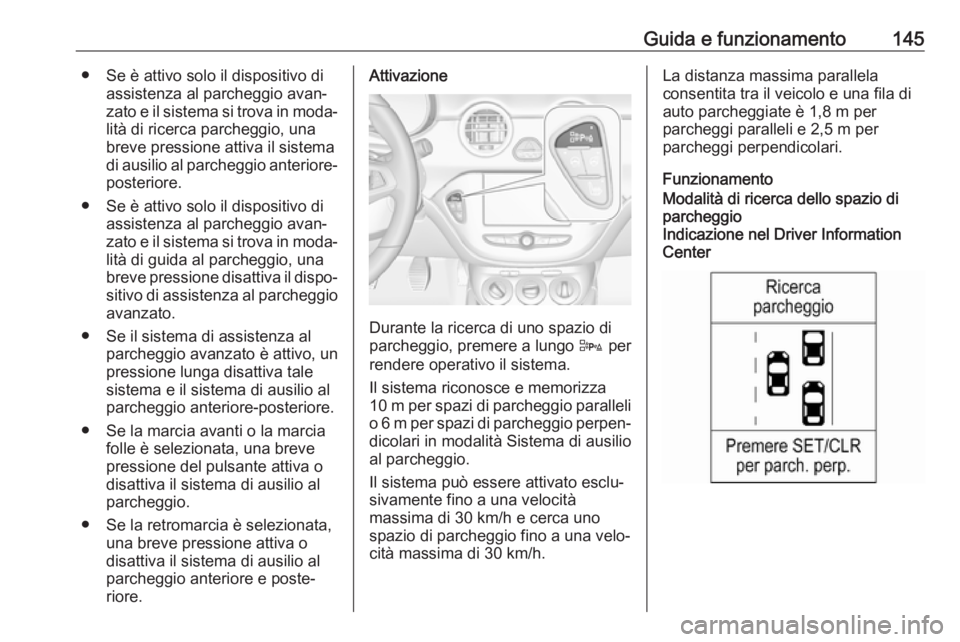

Guida e funzionamento145● Se è attivo solo il dispositivo diassistenza al parcheggio avan‐
zato e il sistema si trova in moda‐ lità di ricerca parcheggio, una
breve pressione attiva il sistema
di ausilio al parcheggio anteriore- posteriore.
● Se è attivo solo il dispositivo di assistenza al parcheggio avan‐
zato e il sistema si trova in moda‐ lità di guida al parcheggio, una
breve pressione disattiva il dispo‐
sitivo di assistenza al parcheggio avanzato.
● Se il sistema di assistenza al parcheggio avanzato è attivo, un
pressione lunga disattiva tale
sistema e il sistema di ausilio al
parcheggio anteriore-posteriore.
● Se la marcia avanti o la marcia folle è selezionata, una breve
pressione del pulsante attiva o
disattiva il sistema di ausilio al
parcheggio.
● Se la retromarcia è selezionata, una breve pressione attiva o
disattiva il sistema di ausilio al
parcheggio anteriore e poste‐
riore.Attivazione
Durante la ricerca di uno spazio di
parcheggio, premere a lungo D per
rendere operativo il sistema.
Il sistema riconosce e memorizza
10 m per spazi di parcheggio paralleli
o 6 m per spazi di parcheggio perpen‐
dicolari in modalità Sistema di ausilio al parcheggio.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità
massima di 30 km/h e cerca uno
spazio di parcheggio fino a una velo‐
cità massima di 30 km/h.
La distanza massima parallela
consentita tra il veicolo e una fila di
auto parcheggiate è 1,8 m per
parcheggi paralleli e 2,5 m per
parcheggi perpendicolari.
FunzionamentoModalità di ricerca dello spazio di
parcheggio
Indicazione nel Driver Information
Center

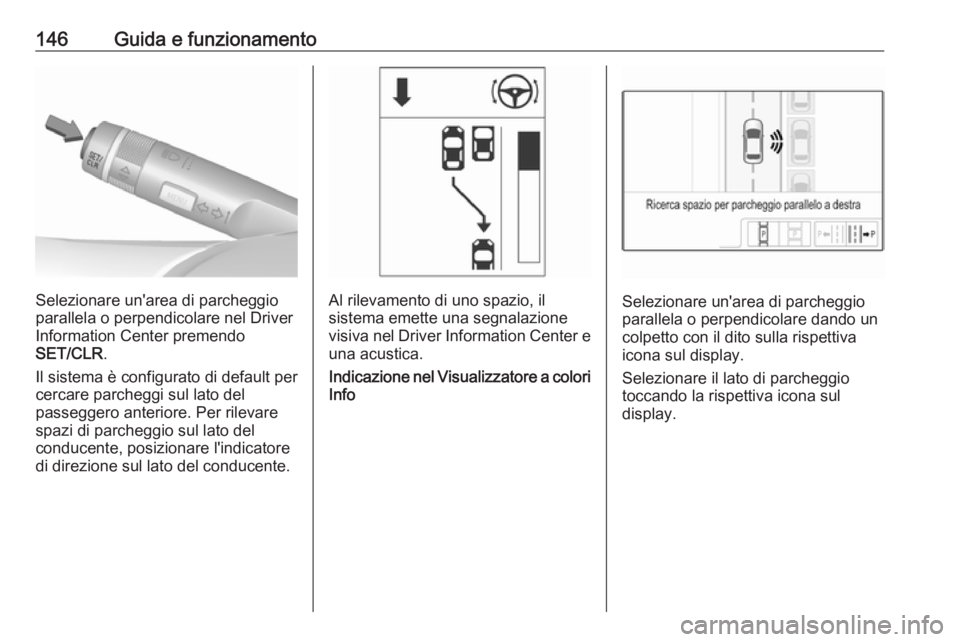

146Guida e funzionamento
Selezionare un'area di parcheggio
parallela o perpendicolare nel Driver
Information Center premendo
SET/CLR .
Il sistema è configurato di default per
cercare parcheggi sul lato del
passeggero anteriore. Per rilevare
spazi di parcheggio sul lato del
conducente, posizionare l'indicatore
di direzione sul lato del conducente.Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Driver Information Center e una acustica.
Indicazione nel Visualizzatore a colori InfoSelezionare un'area di parcheggio
parallela o perpendicolare dando un
colpetto con il dito sulla rispettiva
icona sul display.
Selezionare il lato di parcheggio
toccando la rispettiva icona sul
display.

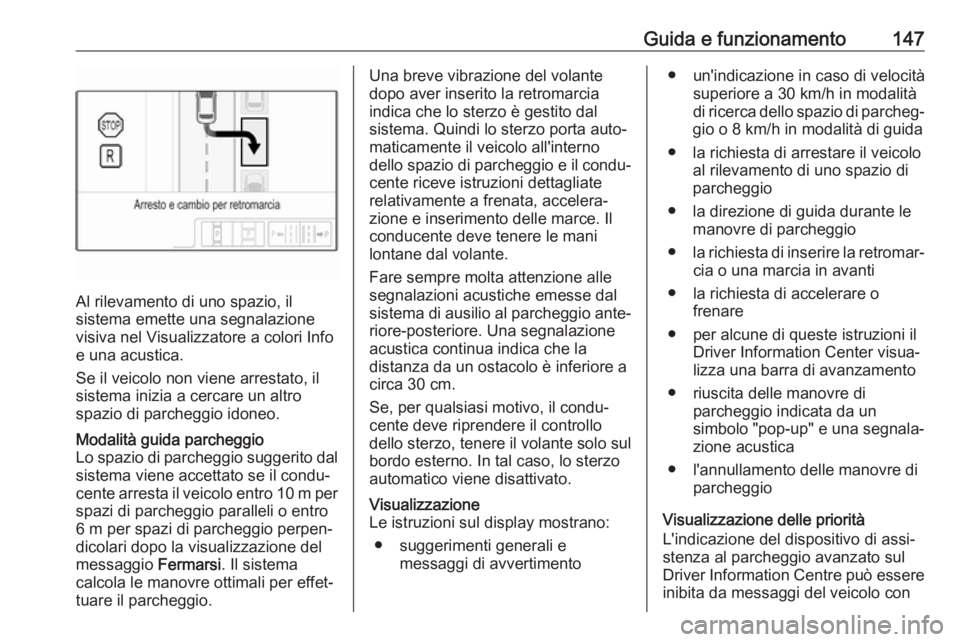

Guida e funzionamento147
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e una acustica.
Se il veicolo non viene arrestato, il
sistema inizia a cercare un altro
spazio di parcheggio idoneo.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro 10 m per spazi di parcheggio paralleli o entro
6 m per spazi di parcheggio perpen‐
dicolari dopo la visualizzazione del
messaggio Fermarsi. Il sistema
calcola le manovre ottimali per effet‐ tuare il parcheggio.Una breve vibrazione del volante
dopo aver inserito la retromarcia
indica che lo sterzo è gestito dal sistema. Quindi lo sterzo porta auto‐
maticamente il veicolo all'interno
dello spazio di parcheggio e il condu‐
cente riceve istruzioni dettagliate
relativamente a frenata, accelera‐
zione e inserimento delle marce. Il
conducente deve tenere le mani
lontane dal volante.
Fare sempre molta attenzione alle
segnalazioni acustiche emesse dal
sistema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua indica che la
distanza da un ostacolo è inferiore a
circa 30 cm.
Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Visualizzazione
Le istruzioni sul display mostrano:
● suggerimenti generali e messaggi di avvertimento● un'indicazione in caso di velocitàsuperiore a 30 km/h in modalità
di ricerca dello spazio di parcheg‐
gio o 8 km/h in modalità di guida
● la richiesta di arrestare il veicolo al rilevamento di uno spazio di
parcheggio
● la direzione di guida durante le manovre di parcheggio
● la richiesta di inserire la retromar‐
cia o una marcia in avanti
● la richiesta di accelerare o frenare
● per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento
● riuscita delle manovre di parcheggio indicata da un
simbolo "pop-up" e una segnala‐
zione acustica
● l'annullamento delle manovre di parcheggio
Visualizzazione delle priorità L'indicazione del dispositivo di assi‐
stenza al parcheggio avanzato sul
Driver Information Centre può essere inibita da messaggi del veicolo con

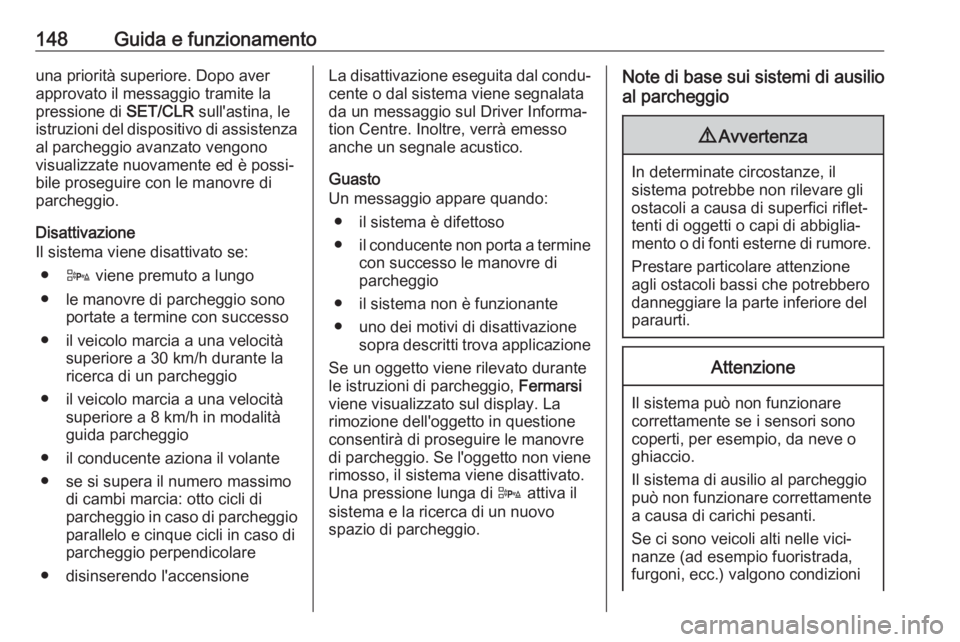

148Guida e funzionamentouna priorità superiore. Dopo aver
approvato il messaggio tramite la
pressione di SET/CLR sull'astina, le
istruzioni del dispositivo di assistenza al parcheggio avanzato vengono
visualizzate nuovamente ed è possi‐
bile proseguire con le manovre di
parcheggio.
Disattivazione
Il sistema viene disattivato se:
● D viene premuto a lungo
● le manovre di parcheggio sono portate a termine con successo
● il veicolo marcia a una velocità superiore a 30 km/h durante laricerca di un parcheggio
● il veicolo marcia a una velocità superiore a 8 km/h in modalitàguida parcheggio
● il conducente aziona il volante
● se si supera il numero massimo di cambi marcia: otto cicli di
parcheggio in caso di parcheggio
parallelo e cinque cicli in caso di
parcheggio perpendicolare
● disinserendo l'accensioneLa disattivazione eseguita dal condu‐
cente o dal sistema viene segnalata
da un messaggio sul Driver Informa‐
tion Centre. Inoltre, verrà emesso
anche un segnale acustico.
Guasto
Un messaggio appare quando:
● il sistema è difettoso
● il conducente non porta a termine
con successo le manovre di
parcheggio
● il sistema non è funzionante
● uno dei motivi di disattivazione sopra descritti trova applicazione
Se un oggetto viene rilevato durante
le istruzioni di parcheggio, Fermarsi
viene visualizzato sul display. La rimozione dell'oggetto in questione
consentirà di proseguire le manovre
di parcheggio. Se l'oggetto non viene
rimosso, il sistema viene disattivato.
Una pressione lunga di D attiva il
sistema e la ricerca di un nuovo spazio di parcheggio.Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni

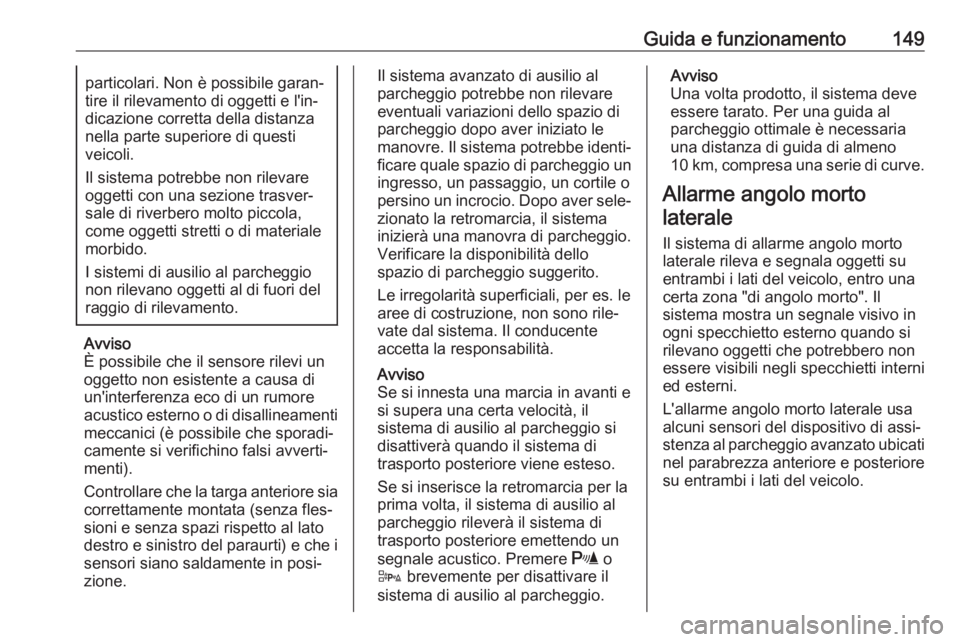

Guida e funzionamento149particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio un
ingresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐ zionato la retromarcia, il sistemainizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Avviso
Se si innesta una marcia in avanti e
si supera una certa velocità, il
sistema di ausilio al parcheggio si
disattiverà quando il sistema di
trasporto posteriore viene esteso.
Se si inserisce la retromarcia per la
prima volta, il sistema di ausilio al
parcheggio rileverà il sistema di
trasporto posteriore emettendo un
segnale acustico. Premere r o
D brevemente per disattivare il
sistema di ausilio al parcheggio.Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al
parcheggio ottimale è necessaria
una distanza di guida di almeno
10 km, compresa una serie di curve.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.

150Guida e funzionamento9Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il
conducente attiva gli indicatori di dire‐ zione, il simbolo B comincia a
lampeggiare in giallo per avvisare di non cambiare corsia.
Avviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.
L'allarme angolo morto laterale è
attivo a velocità comprese tra
10 km/h e 140 km/h. Velocità supe‐
riori ai 140 km/h disattivano il sistema, come segnalato dal simbolo luminoso
B su entrambi gli specchietti esterni.
Riducendo di nuovo la velocità i
simboli luminosi si spegneranno. Se
un veicolo viene quindi rilevato nella
zona di angolo morto, i simboli di
avvertimento B si illumineranno
come consueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info.
Personalizzazione del veicolo 3 93.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa 3 m verso il retro e i lati. L'altezza della zona è compresa tra circa 0,5 m
e 2 m dal suolo.
L'allarme angolo morto laterale è
concepito per ignorare oggetti fissi, come ad es. guardrail, piloni, cordoli,
pareti e traverse. I veicoli parcheg‐
giati o i veicoli provenienti in senso
contrario non vengono rilevati.
