2019 MAZDA MODEL CX-9 ESP

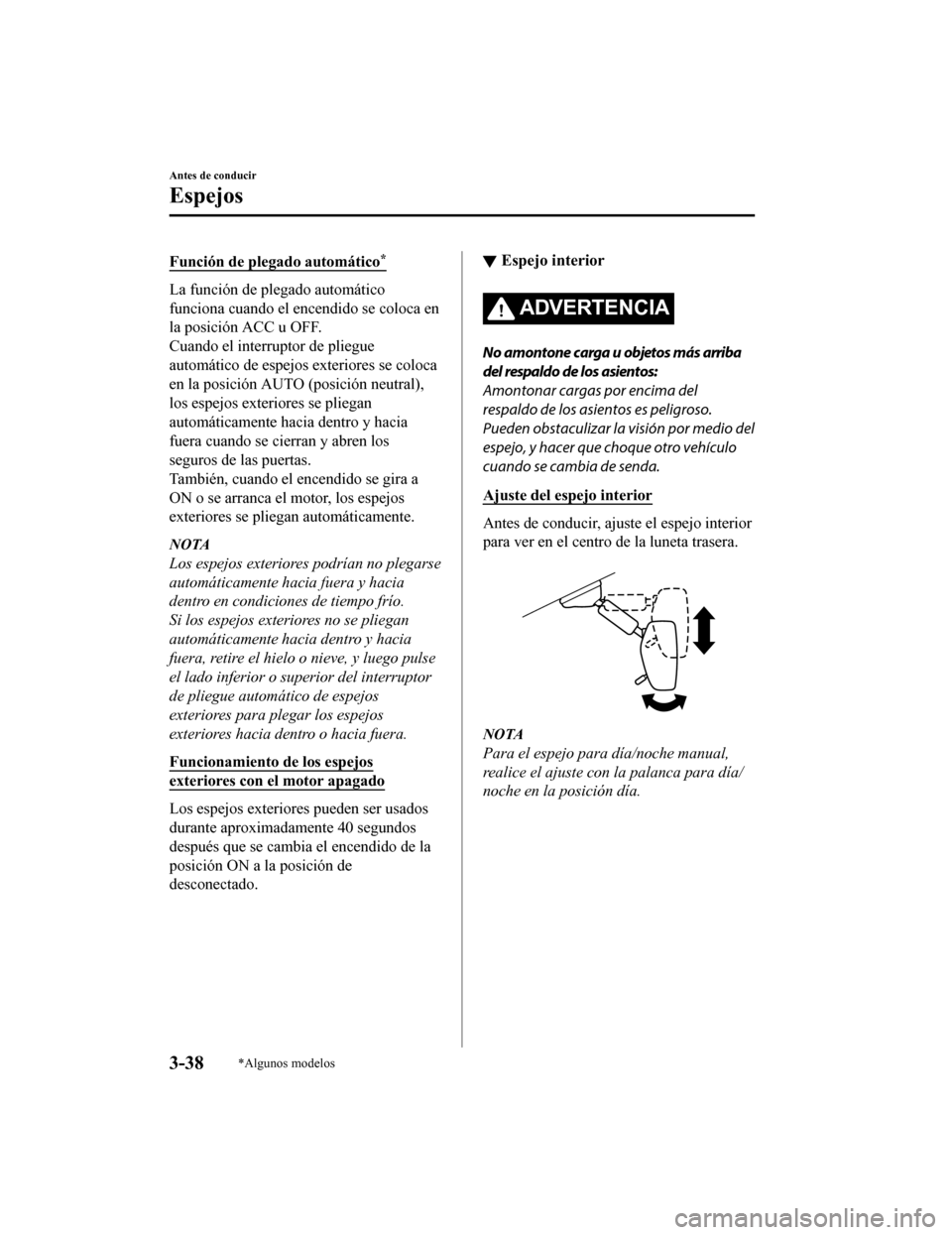

Función de plegado automático*
La función de plegado automático
funciona cuando el encendido se coloca en
la posición ACC u OFF.
Cuando el interruptor de pliegue
automático de espejos exteriores se coloca
en la posición AUTO (posición neutral),
los espejos exteriores se pliegan
automáticamente hacia dentro y hacia
fuera cuando se cierran y abren los
seguros de las puertas.
También, cuando el encendido se gira a
ON o se arranca el motor, los espejos
exteriores se pliega n automáticamente.
NOTA
Los espejos exteriores podrían no plegarse
automáticamente hacia fuera y hacia
dentro en condiciones de tiempo frío.
Si los espejos exteriores no se pliegan
automáticamente hacia dentro y hacia
fuera, retire el hielo o nieve, y luego pulse
el lado inferior o superior del interruptor
de pliegue automático de espejos
exteriores para plegar los espejos
exteriores hacia dentro o hacia fuera.
Funcionamiento de los espejos
exteriores con el motor apagado
Los espejos exteriores pueden ser usados
durante aproximadamente 40 segundos
después que se cambia el encendido de la
posición ON a la posición de
desconectado.
▼Espejo interior
ADVERTENCIA
No amontone carga u objetos más arriba
del respaldo de los asientos:
Amontonar cargas por encima del
respaldo de los asientos es peligroso.
Pueden obstaculizar la visión por medio del
espejo, y hacer que choque otro vehículo
cuando se cambia de senda.
Ajuste del espejo interior
Antes de conducir, ajuste el espejo interior
para ver en el centro de la luneta trasera.

NOTA
Para el espejo para día/noche manual,
realice el ajuste con la palanca para día/
noche en la posición día.
Antes de conducir
Espejos
3-38*Algunos modelos
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

Reducción de los reflejos producidos
por los faros
Espejo para día/noche manual
Tire de la palanca para día/noche hacia
adelante para conducir de día. Tire de la
palanca hacia atrás para reducir el reflejo
de los faros de los vehículos que se
encuentran atrás.

Palanca para día/noche
Día
Noche
Espejo con atenu ación automática
El espejo con atenuación automática
reduce automáticamente el reflejo de los
faros de los vehículos que vienen detrás
cuando el encendido se encuentra en ON.

Oprima el botón ON/OFF
para cancelar
la función de atenuación automática. El
indicador se apagará.
Para reactivar la función de atenuación
automática, oprima el botón ON/OFF
.
El indicador se encenderá.

Botón ON/OFF
Indicador
NOTA
No use un limpiador de vidrios ni
suspenda objetos en o alrededor del
sensor de luces. De lo contrario, la
sensibilidad del sensor de luces se verá
afectada y no podría funcionar
normalmente.

Sensor de luz
Delantero
Atrás
La función de atenuación automática se
cancela cuando el encendido se encuentra
en ON y la palanca selectora en la
posición de marcha atrás (R).
Antes de conducir
Espejos
3-39
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

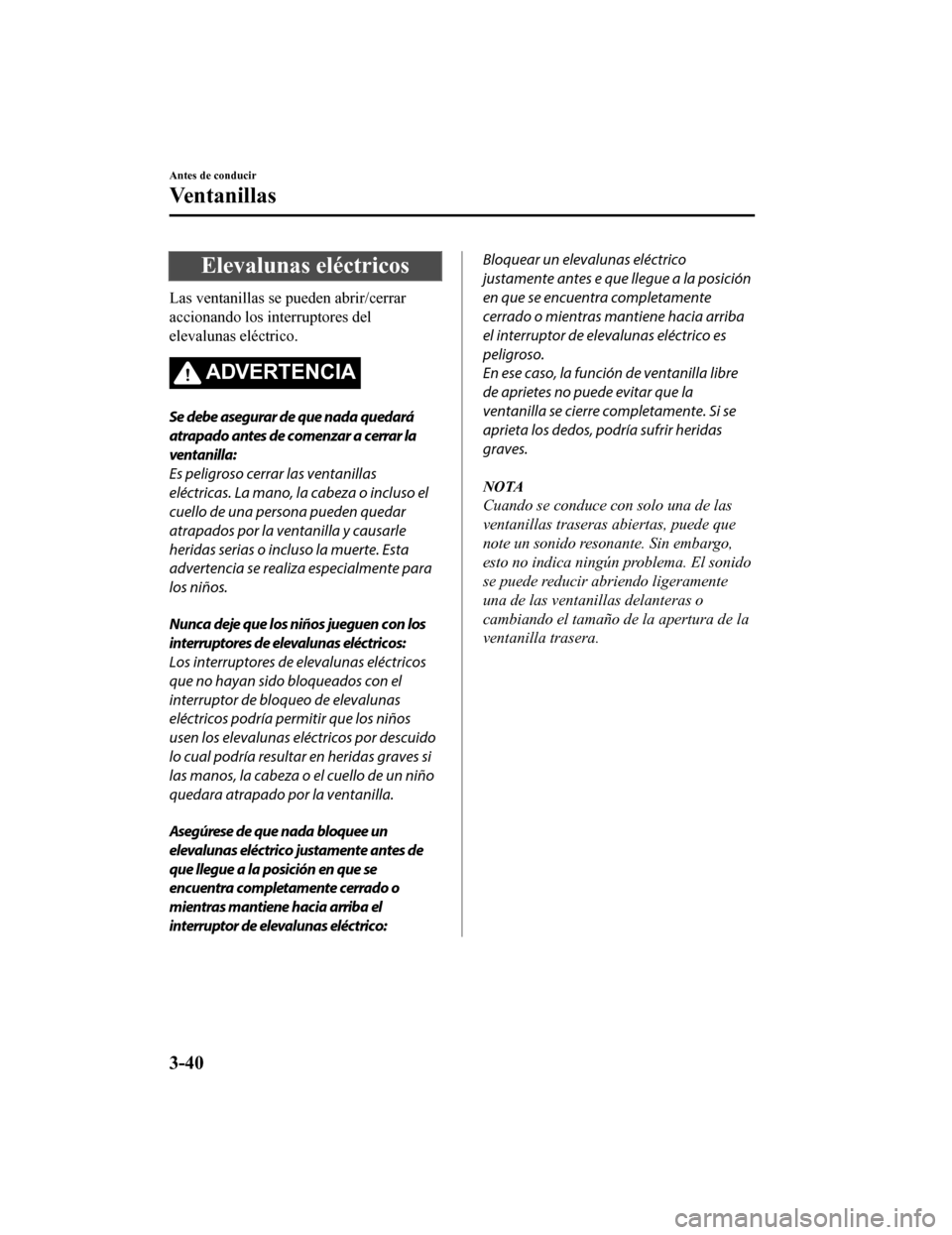

Elevalunas eléctricos
Las ventanillas se pueden abrir/cerrar
accionando los interruptores del
elevalunas eléctrico.
ADVERTENCIA
Se debe asegurar de que nada quedará
atrapado antes de comenzar a cerrar la
ventanilla:
Es peligroso cerrar las ventanillas
eléctricas. La mano, la cabeza o incluso el
cuello de una persona pueden quedar
atrapados por la ventanilla y causarle
heridas serias o incluso la muerte. Esta
advertencia se realiza especialmente para
los niños.
Nunca deje que los niños jueguen con los
interruptores de elevalunas eléctricos:
Los interruptores de elevalunas eléctricos
que no hayan sido bloqueados con el
interruptor de bloqueo de elevalunas
eléctricos podría permitir que los niños
usen los elevalunas eléctricos por descuido
lo cual podría resultar en heridas graves si
las manos, la cabeza o el cuello de un niño
quedara atrapado por la ventanilla.
Asegúrese de que nada bloquee un
elevalunas eléctrico justamente antes de
que llegue a la posición en que se
encuentra completamente cerrado o
mientras mantiene hacia arriba el
interruptor de elevalunas eléctrico:
Bloquear un elevalunas eléctrico
justamente antes e que llegue a la posición
en que se encuentra completamente
cerrado o mientras mantiene hacia arriba
el interruptor de elevalunas eléctrico es
peligroso.
En ese caso, la función de ventanilla libre
de aprietes no puede evitar que la
ventanilla se cierre completamente. Si se
aprieta los dedos, podría sufrir heridas
graves.
NOTA
Cuando se conduce con solo una de las
ventanillas traseras abiertas, puede que
note un sonido resonante. Sin embargo,
esto no indica ningún problema. El sonido
se puede reducir abriendo ligeramente
una de las ventanillas delanteras o
cambiando el tamaño de la apertura de la
ventanilla trasera.
Antes de conducir
Ventanillas
3-40
CX-9_8GC9-SP-17G_Edition12017-6-17 15:32:43

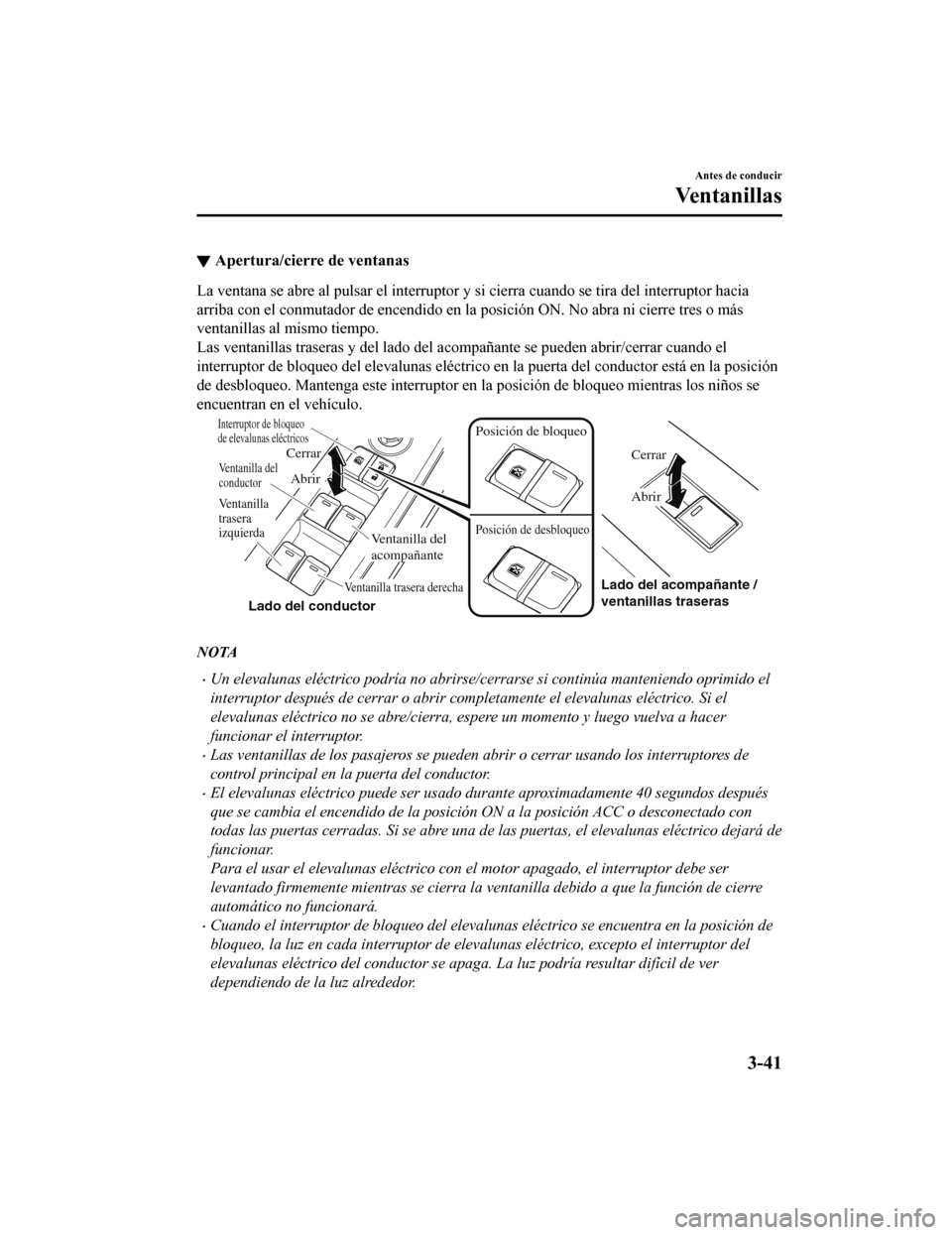

▼Apertura/cierre de ventanas
La ventana se abre al pulsar el
interruptor y si cierra cuando se tira del interruptor hacia
arriba con el conmutador de encendido en la posición ON. No abr a ni cierre tres o más
ventanillas al mismo tiempo.
Las ventanillas traseras y del lado del acompañante se pueden a brir/cerrar cuando el
interruptor de bloqueo del elevalunas eléctrico en la puerta de l conductor está en la posición
de desbloqueo. Mantenga este inte rruptor en la posición de bloqueo mientras los niños se
encuentran en el vehículo.
Cerrar
Cerrar
Abrir
Abrir
Ventanilla trasera derecha
Ventanilla del
conductor
Interruptor de bloqueo
de elevalunas eléctricos
Lado del conductor Lado del acompañante /
ventanillas traseras
Posición de bloqueo
Posición de desbloqueoVentanilla del
acompañante
Ventanilla
trasera
izquierda
NOTA
•Un elevalunas eléctrico podría no abrirse/cerrarse si continúa manteniendo oprimido el
interruptor después de cerrar o abrir completamente el elevalunas eléctrico. Si el
elevalunas eléctrico no se abre/cierra, espere un momento y luego vuelva a hacer
funcionar el interruptor.
•Las ventanillas de los pasajeros se pueden abrir o cerrar usando los interruptores de
control principal en la puerta del conductor.
•El elevalunas eléctrico puede ser usado durante aproximadamente 40 segundos después
que se cambia el encendido de la posición ON a la posición ACC o desconectado con
todas las puertas cerradas. Si se abre una de las puertas, el elevalunas eléctrico dejará de
funcionar.
Para el usar el elevalunas eléctrico con el motor apagado, el interruptor debe ser
levantado firmemente mientras se cierra la ventanilla debido a que la función de cierre
automático no funcionará.
•Cuando el interruptor de bloqueo del elevalunas eléctrico se encuentra en la posición de
bloqueo, la luz en cada interruptor de elevalunas eléctrico, excepto el interruptor del
elevalunas eléctrico del conductor se apaga. La luz podría resultar difícil de ver
dependiendo de la luz alrededor.
Antes de conducir
Ventanillas
3-41
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

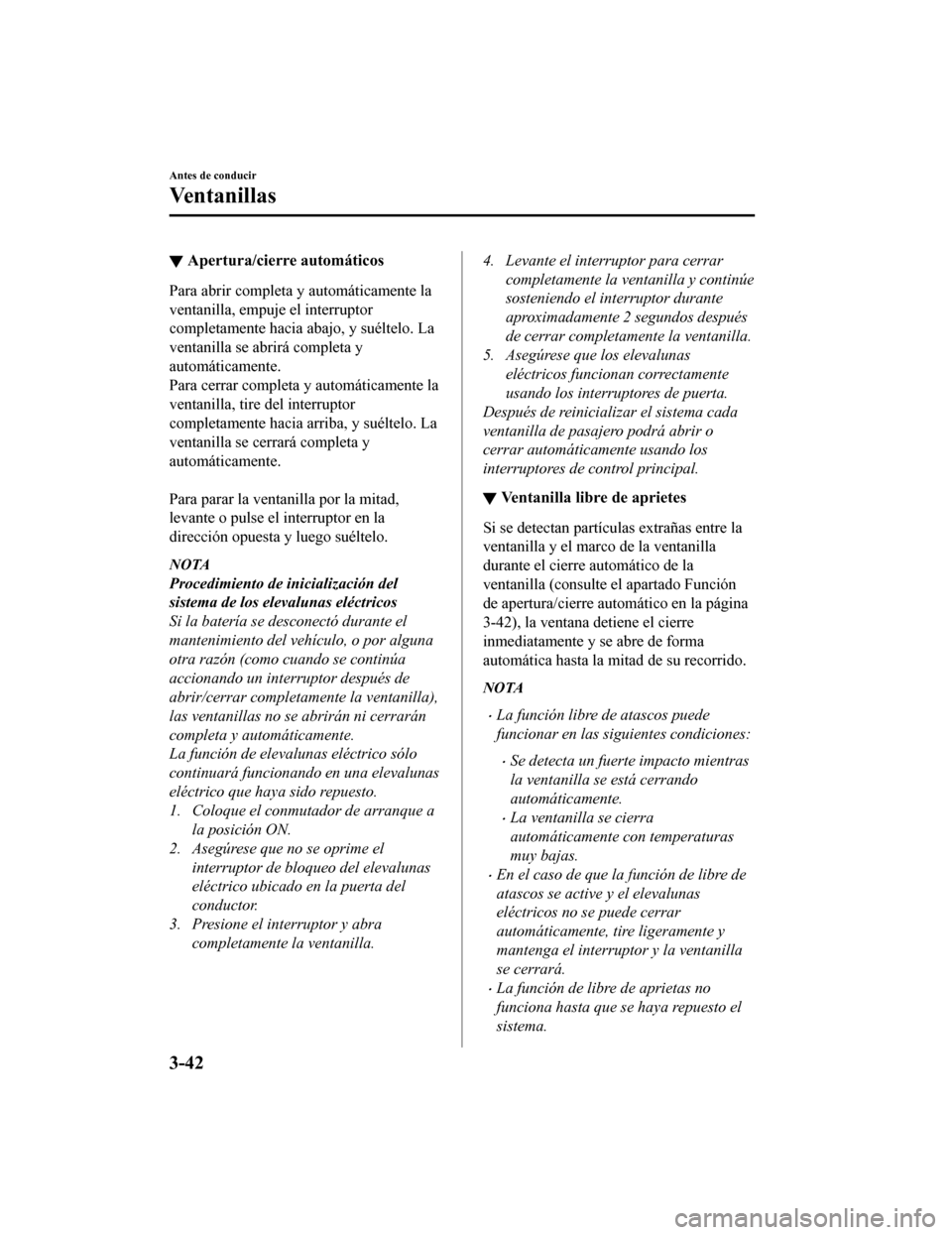

▼Apertura/cierre automáticos
Para abrir completa y
automáticamente la
ventanilla, empuje el interruptor
completamente hacia abajo, y suéltelo. La
ventanilla se abrirá completa y
automáticamente.
Para cerrar completa y automáticamente la
ventanilla, tire del interruptor
completamente hacia arriba, y suéltelo. La
ventanilla se cerrará completa y
automáticamente.

Para parar la ventanilla por la mitad,
levante o pulse el interruptor en la
dirección opuesta y luego suéltelo.
NOTA
Procedimiento de inicialización del
sistema de los elevalunas eléctricos
Si la batería se desconectó durante el
mantenimiento del vehículo, o por alguna
otra razón (como cuando se continúa
accionando un interruptor después de
abrir/cerrar completamente la ventanilla),
las ventanillas no se abrirán ni cerrarán
completa y automáticamente.
La función de elevalunas eléctrico sólo
continuará funcionando en una elevalunas
eléctrico que haya sido repuesto.
1. Coloque el conmutador de arranque a
la posición ON.
2. Asegúrese que no se oprime el
interruptor de bloqueo del elevalunas
eléctrico ubicado en la puerta del
conductor.
3. Presione el interruptor y abra completamente la ventanilla.
4. Levante el interruptor para cerrar
completamente la ventanilla y continúe
sosteniendo el interruptor durante
aproximadamente 2 segundos después
de cerrar completamente la ventanilla.
5. Asegúrese que los elevalunas eléctricos funcionan correctamente
usando los interruptores de puerta.
Después de reinicializar el sistema cada
ventanilla de pasajero podrá abrir o
cerrar automáticamente usando los
interruptores de control principal.
▼ Ventanilla libre de aprietes
Si se detectan partícu
las extrañas entre la
ventanilla y el marco de la ventanilla
durante el cierre automático de la
ventanilla (consulte el apartado Función
de apertura/cierre automático en la página
3-42), la ventana detiene el cierre
inmediatamente y se abre de forma
automática hasta la mitad de su recorrido.
NOTA
•La función libre de atascos puede
funcionar en las si guientes condiciones:
•Se detecta un fuerte impacto mientras
la ventanilla se está cerrando
automáticamente.
•La ventanilla se cierra
automáticamente con temperaturas
muy bajas.
•En el caso de que la función de libre de
atascos se active y el elevalunas
eléctricos no se puede cerrar
automáticamente, tire ligeramente y
mantenga el interruptor y la ventanilla
se cerrará.
•La función de libre de aprietas no
funciona hasta que se haya repuesto el
sistema.
Antes de conducir
Ventanillas
3-42
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

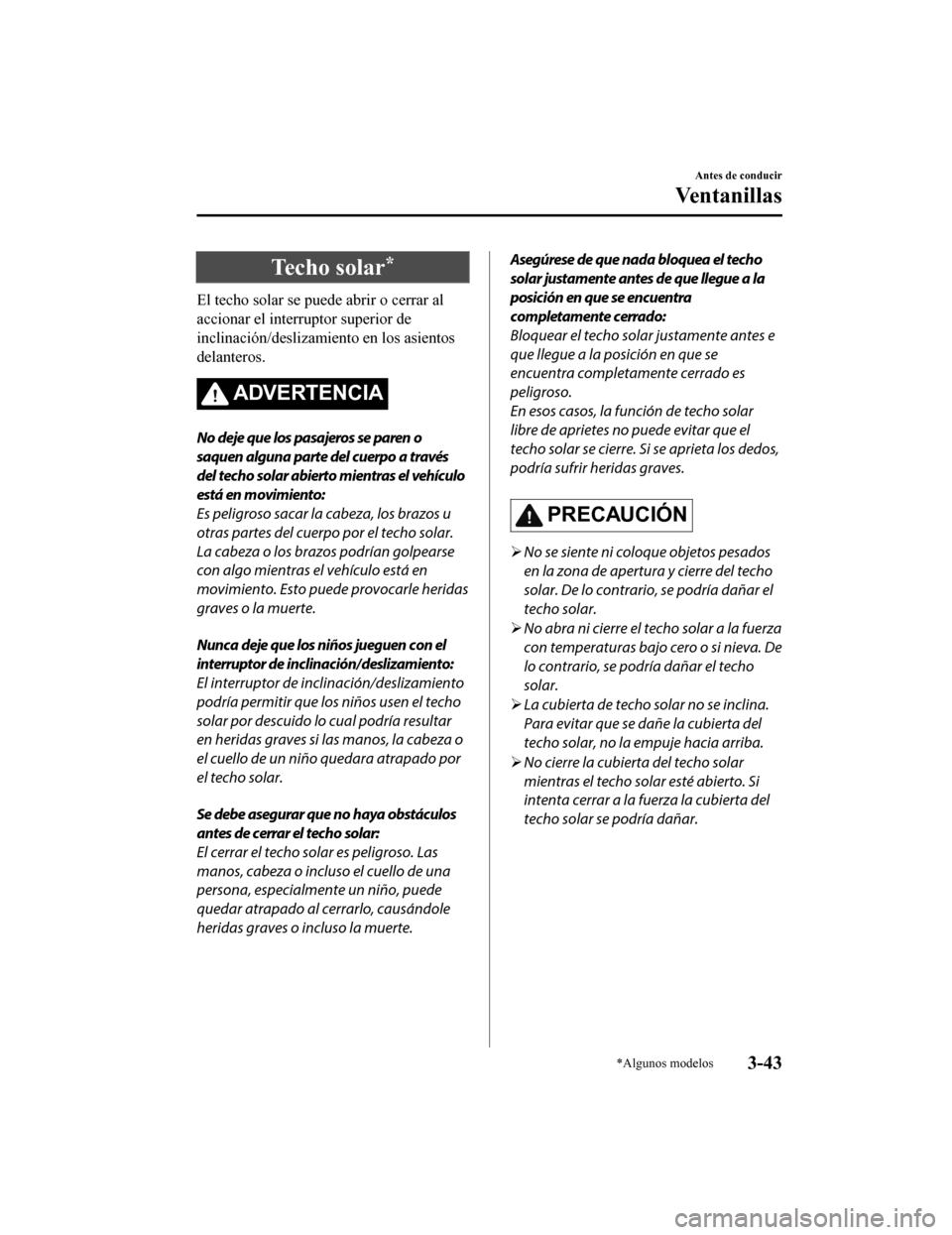

Techo solar*
El techo solar se puede abrir o cerrar al
accionar el interruptor superior de
inclinación/deslizamiento en los asientos
delanteros.
ADVERTENCIA
No deje que los pasajeros se paren o
saquen alguna parte del cuerpo a través
del techo solar abierto mientras el vehículo
está en movimiento:
Es peligroso sacar la cabeza, los brazos u
otras partes del cuerpo por el techo solar.
La cabeza o los brazos podrían golpearse
con algo mientras el vehículo está en
movimiento. Esto puede provocarle heridas
graves o la muerte.
Nunca deje que los niños jueguen con el
interruptor de inclinación/deslizamiento:
El interruptor de inclinación/deslizamiento
podría permitir que los niños usen el techo
solar por descuido lo cual podría resultar
en heridas graves si las manos, la cabeza o
el cuello de un niño quedara atrapado por
el techo solar.
Se debe asegurar que no haya obstáculos
antes de cerrar el techo solar:
El cerrar el techo solar es peligroso. Las
manos, cabeza o incluso el cuello de una
persona, especialmente un niño, puede
quedar atrapado al cerrarlo, causándole
heridas graves o incluso la muerte.
Asegúrese de que nada bloquea el techo
solar justamente antes de que llegue a la
posición en que se encuentra
completamente cerrado:
Bloquear el techo solar justamente antes e
que llegue a la posición en que se
encuentra completamente cerrado es
peligroso.
En esos casos, la función de techo solar
libre de aprietes no puede evitar que el
techo solar se cierre. Si se aprieta los dedos,
podría sufrir heridas graves.
PRECAUCIÓN
 No se siente ni coloque objetos pesados
en la zona de apertura y cierre del techo
solar. De lo contrario, se podría dañar el
techo solar.
 No abra ni cierre el techo solar a la fuerza
con temperaturas bajo cero o si nieva. De
lo contrario, se podría dañar el techo
solar.
 La cubierta de techo solar no se inclina.
Para evitar que se dañe la cubierta del
techo solar, no la empuje hacia arriba.
 No cierre la cubierta del techo solar
mientras el techo solar esté abierto. Si
intenta cerrar a la fuerza la cubierta del
techo solar se podría dañar.
Antes de conducir
Ventanillas
*Algunos modelos3-43
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

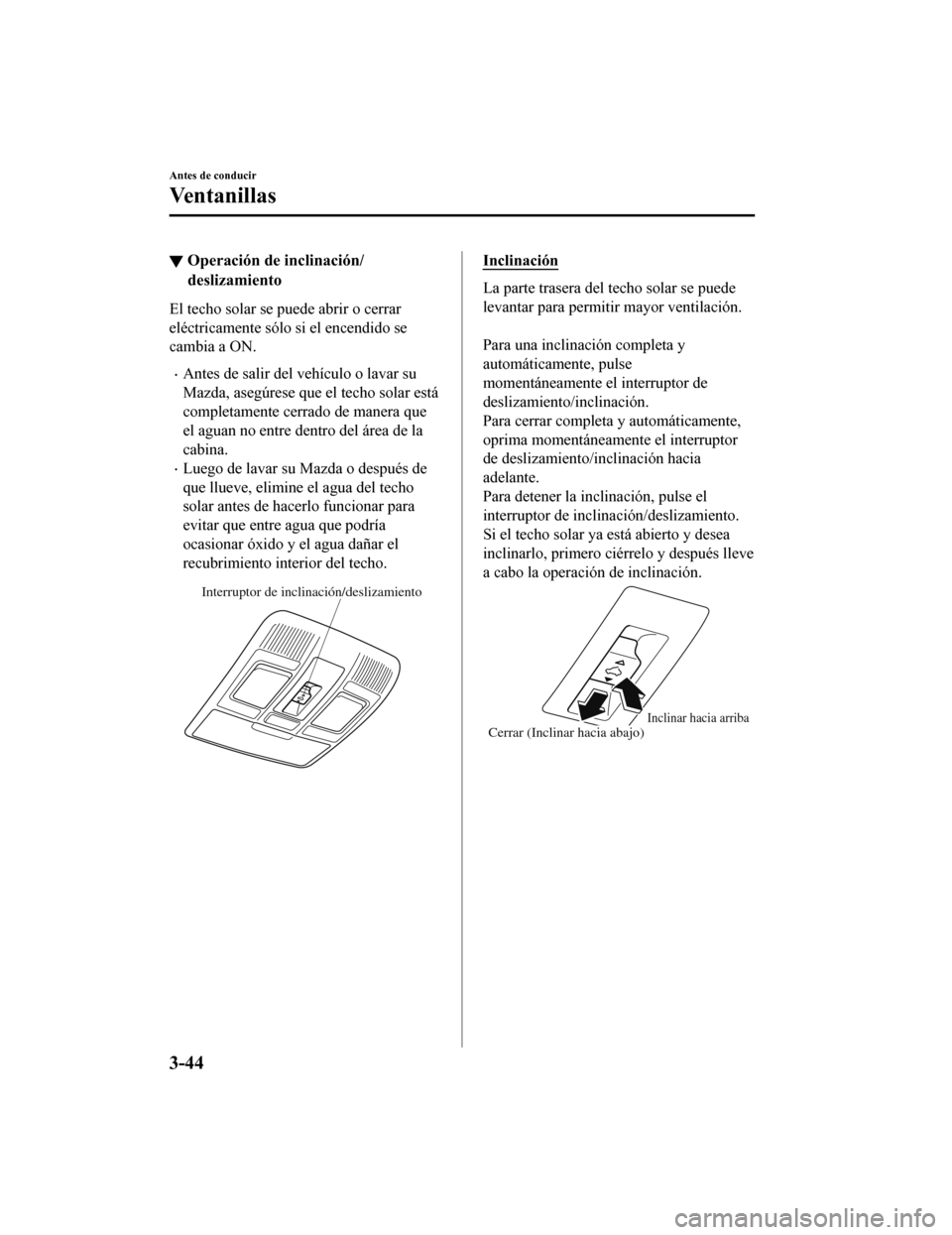

▼Operación de inclinación/
deslizamiento
El techo solar se puede abrir o cerrar
eléctricamente sólo si el encendido se
cambia a ON.
•Antes de salir del vehículo o lavar su
Mazda, asegúrese que el techo solar está
completamente cerrado de manera que
el aguan no entre dentro del área de la
cabina.
•Luego de lavar su Mazda o después de
que llueve, elimine el agua del techo
solar antes de hacerlo funcionar para
evitar que entre agua que podría
ocasionar óxido y el agua dañar el
recubrimiento interior del techo.
Interruptor de inclinación/deslizamiento
Inclinación
La parte trasera del techo solar se puede
levantar para permitir mayor ventilación.

Para una inclinación completa y
automáticamente, pulse
momentáneamente el interruptor de
deslizamiento/inclinación.
Para cerrar completa y automáticamente,
oprima momentáneamente el interruptor
de deslizamiento/inclinación hacia
adelante.
Para detener la inclinación, pulse el
interruptor de inclin
ación/deslizamiento.
Si el techo solar ya está abierto y desea
inclinarlo, primero ciérrelo y después lleve
a cabo la operación de inclinación.
Cerrar (Inclinar hacia abajo)Inclinar hacia arriba
Antes de conducir
Ventanillas
3-44
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

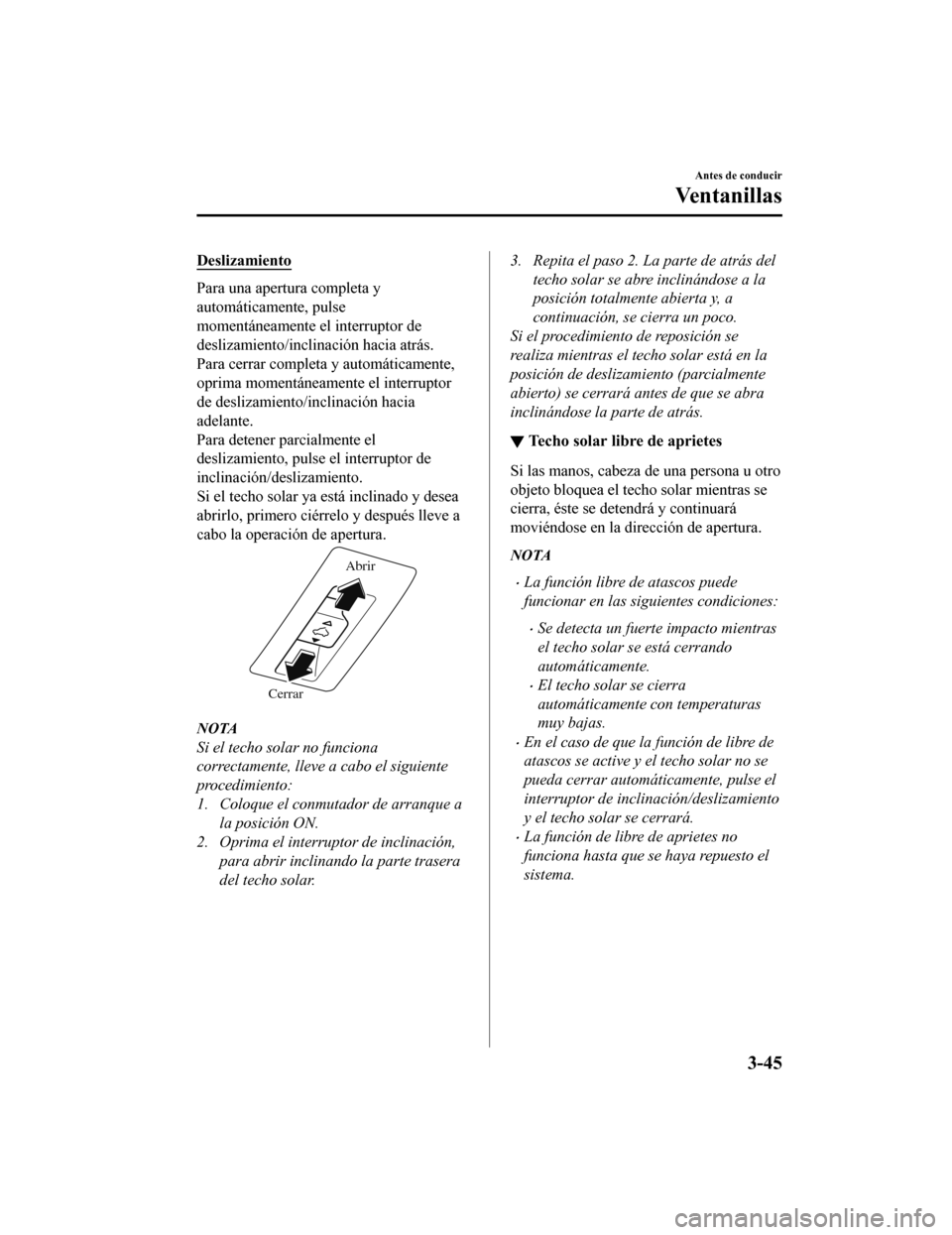

Deslizamiento
Para una apertura completa y
automáticamente, pulse
momentáneamente el interruptor de
deslizamiento/inclinación hacia atrás.
Para cerrar completa y automáticamente,
oprima momentáneamente el interruptor
de deslizamiento/inclinación hacia
adelante.
Para detener parcialmente el
deslizamiento, pulse el interruptor de
inclinación/deslizamiento.
Si el techo solar ya está inclinado y desea
abrirlo, primero ciérrelo y después lleve a
cabo la operación de apertura.
CerrarAbrir
NOTA
Si el techo solar no funciona
correctamente, lleve a cabo el siguiente
procedimiento:
1. Coloque el conmutador de arranque a
la posición ON.
2. Oprima el interruptor de inclinación, para abrir inclinando la parte trasera
del techo solar.
3. Repita el paso 2. La parte de atrás del
techo solar se abre inclinándose a la
posición totalmente abierta y, a
continuación, se cierra un poco.
Si el procedimiento de reposición se
realiza mientras el techo solar está en la
posición de deslizamiento (parcialmente
abierto) se cerrará antes de que se abra
inclinándose la parte de atrás.
▼ Techo solar libre de aprietes
Si las manos, cabeza de una persona u otro
objeto bloquea el techo solar mientras se
cierra, éste se detendrá y continuará
moviéndose en la dirección de apertura.
NOTA
•La función libre de atascos puede
funcionar en las siguientes condiciones:
•Se detecta un fuerte impacto mientras
el techo solar se está cerrando
automáticamente.
•El techo solar se cierra
automáticamente con temperaturas
muy bajas.
•En el caso de que la función de libre de
atascos se active y el techo solar no se
pueda cerrar automáticamente, pulse el
interruptor de inclinación/deslizamiento
y el techo solar se cerrará.
•La función de libre de aprietes no
funciona hasta que se haya repuesto el
sistema.
Antes de conducir
Ventanillas
3-45
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
