2019 MAZDA MODEL CX-9 ESP

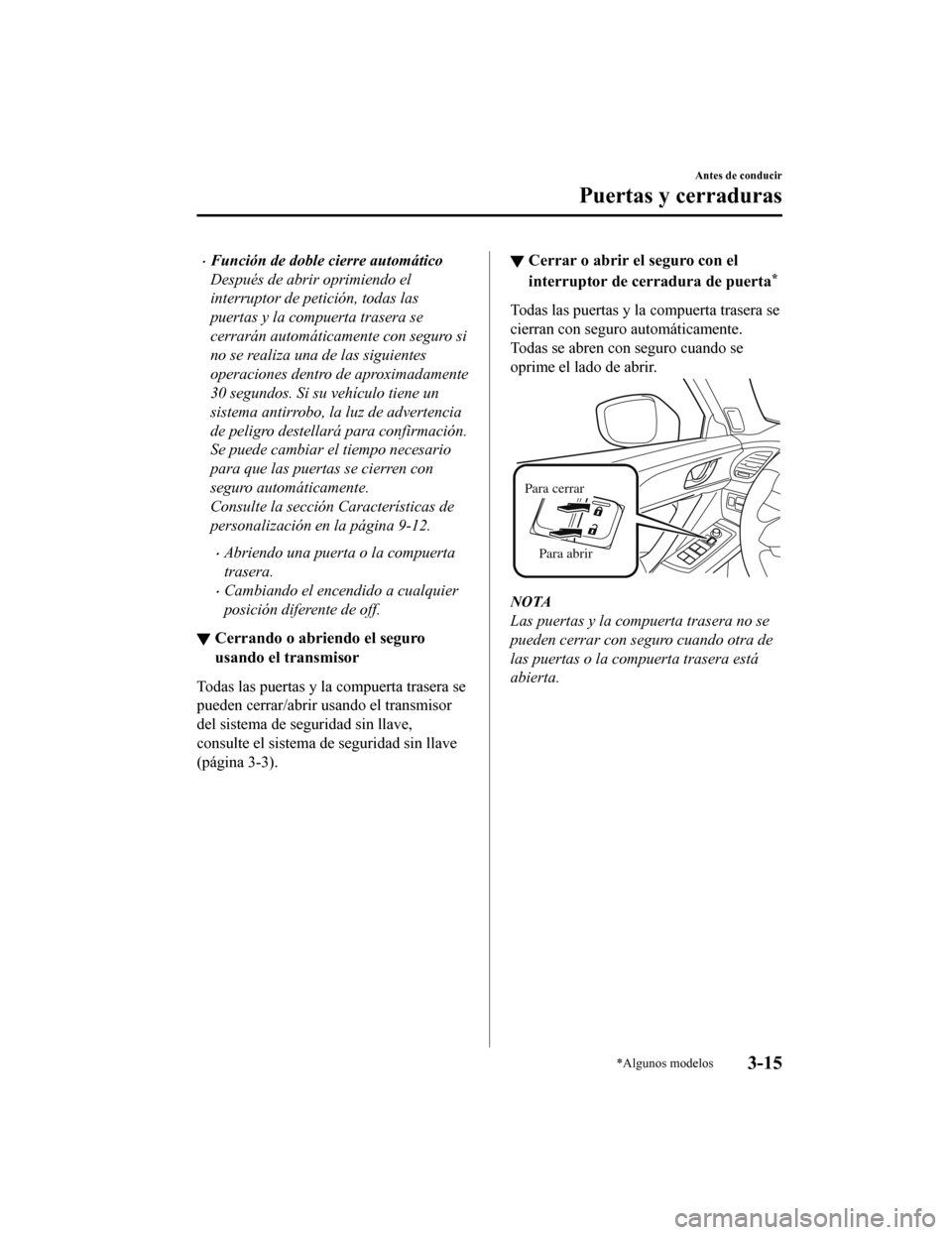

•Función de doble cierre automático
Después de abrir oprimiendo el
interruptor de petición, todas las
puertas y la compuerta trasera se
cerrarán automáticamente con seguro si
no se realiza una de las siguientes
operaciones dentro de aproximadamente
30 segundos. Si su vehículo tiene un
sistema antirrobo, la luz de advertencia
de peligro destellará para confirmación.
Se puede cambiar el tiempo necesario
para que las puertas se cierren con
seguro automáticamente.
Consulte la sección Características de
personalización en la página 9-12.
•Abriendo una puerta o la compuerta
trasera.
•Cambiando el encendido a cualquier
posición diferente de off.
▼Cerrando o abriendo el seguro
usando el transmisor
Todas las puertas y la compuerta trasera se
pueden cerrar/abrir usando el transmisor
del sistema de seguridad sin llave,
consulte el sistema de seguridad sin llave
(página 3-3).
▼Cerrar o abrir el seguro con el
interruptor de cerradura de puerta*
Todas las puertas y la compuerta trasera se
cierran con seguro automáticamente.
Todas se abren con seguro cuando se
oprime el lado de abrir.
Para abrir
Para cerrar
NOTA
Las puertas y la compuerta trasera no se
pueden cerrar con seguro cuando otra de
las puertas o la compuerta trasera está
abierta.
Antes de conducir
Puertas y cerraduras
*Algunos modelos3-15
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

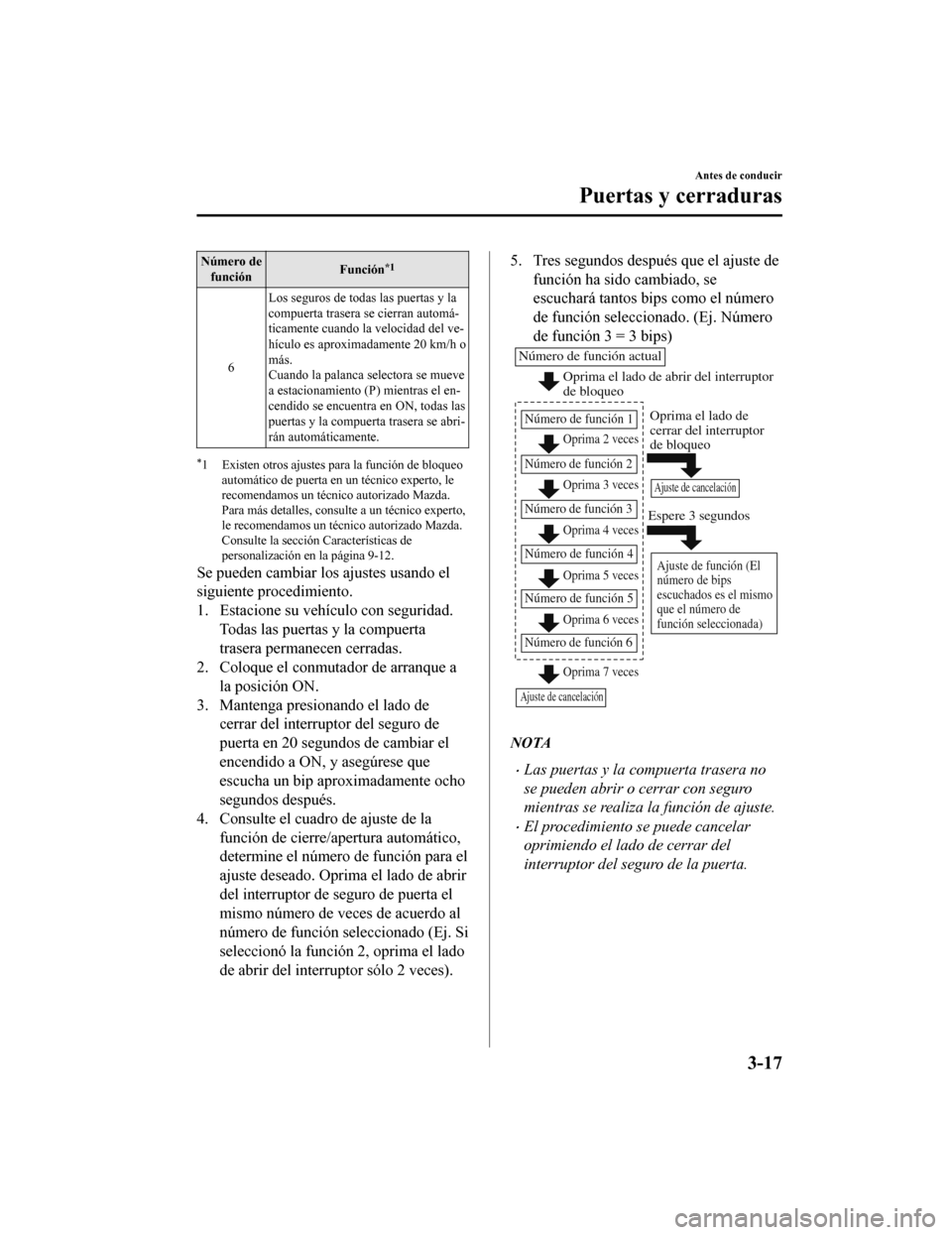

Número defunción Función*1
6Los seguros de todas las puertas y la
compuerta trasera se cierran automá-
ticamente cuando la velocidad del ve-
hículo es aproximadamente 20 km/h o
más.
Cuando la palanca selectora se mueve
a estacionamiento (P) mientras el en-
cendido se encuentra en ON, todas las
puertas y la compuerta trasera se abri-
rán automáticamente.
*1 Existen otros ajustes para la función de bloqueo
automático de puerta en un técnico experto, le
recomendamos un técnico autorizado Mazda.
Para más detalles, consu lte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
Consulte la sección Características de
personalización en la página 9-12.
Se pueden cambiar los ajustes usando el
siguiente procedimiento.
1. Estacione su vehículo con seguridad. Todas las puertas y la compuerta
trasera permanecen cerradas.
2. Coloque el conmutador de arranque a la posición ON.
3. Mantenga presionando el lado de cerrar del interruptor del seguro de
puerta en 20 segundos de cambiar el
encendido a ON, y asegúrese que
escucha un bip aproximadamente ocho
segundos después.
4. Consulte el cuadro de ajuste de la
función de cierre/apertura automático,
determine el número de función para el
ajuste deseado. Opri ma el lado de abrir
del interruptor de seguro de puerta el
mismo número de veces de acuerdo al
número de función seleccionado (Ej. Si
seleccionó la función 2, oprima el lado
de abrir del interr uptor sólo 2 veces).
5. Tres segundos después que el ajuste de
función ha sido cambiado, se
escuchará tantos bips como el número
de función seleccionado. (Ej. Número
de función 3 = 3 bips)
Oprima el lado de abrir del interruptor
de bloqueo
Oprima 2 veces
Oprima 3 veces
Número de función actual
Número de función 1
Número de función 2
Oprima 4 veces
Número de función 3
Oprima 5 veces
Número de función 4
Oprima 7 veces
Número de función 5
Oprima 6 veces
Número de función 6
Ajuste de cancelación
Ajuste de cancelación
Ajuste de función (El
número de bips
escuchados es el mismo
que el número de
función seleccionada)
Oprima el lado de
cerrar del interruptor
de bloqueo
Espere 3 segundos
NOTA
•Las puertas y la compuerta trasera no
se pueden abrir o cerrar con seguro
mientras se realiza la función de ajuste.
•El procedimiento se puede cancelar
oprimiendo el lado de cerrar del
interruptor del seguro de la puerta.
Antes de conducir
Puertas y cerraduras
3-17
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

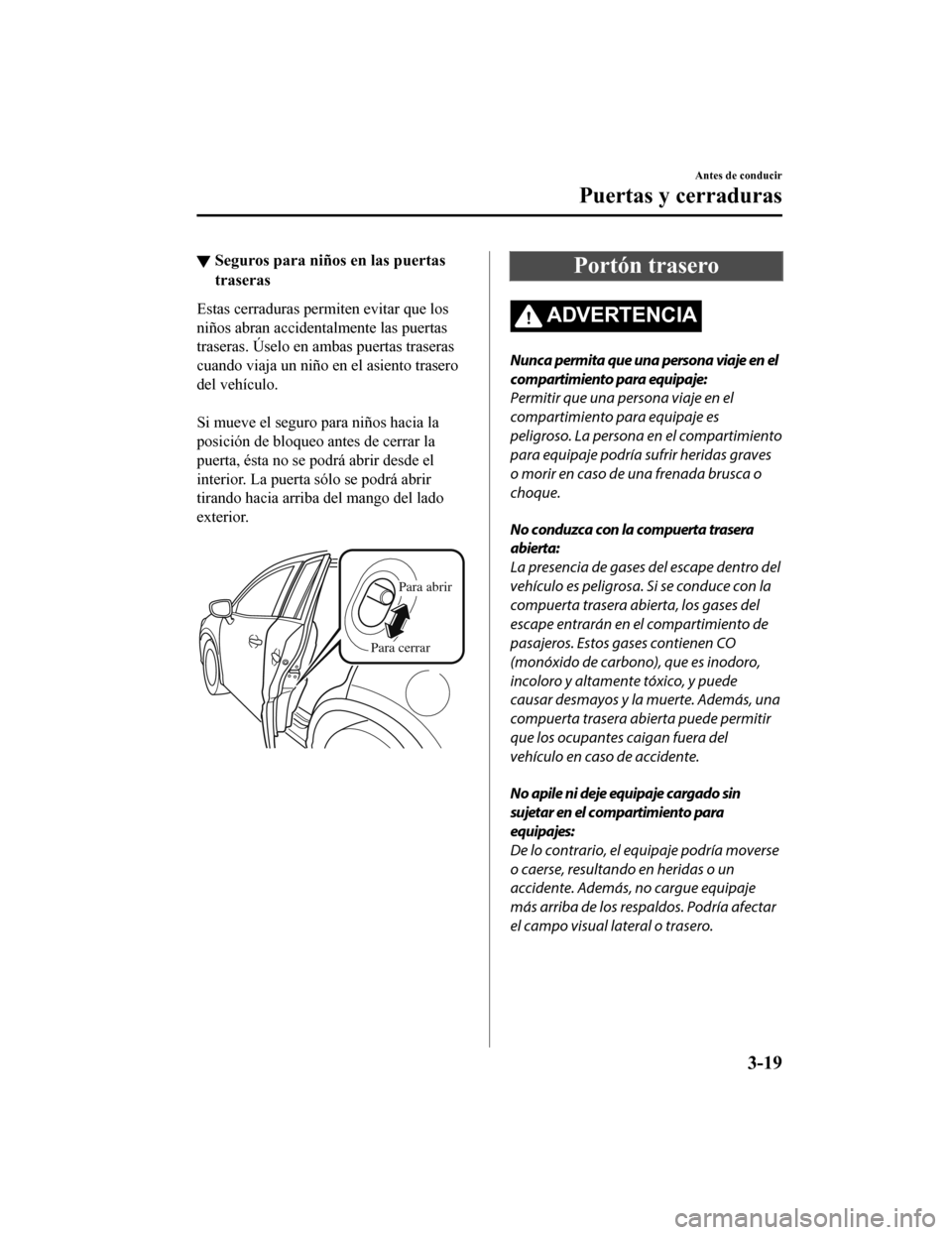

▼Seguros para niños en las puertas
traseras
Estas cerraduras perm
iten evitar que los
niños abran accidentalmente las puertas
traseras. Úselo en ambas puertas traseras
cuando viaja un niño en el asiento trasero
del vehículo.

Si mueve el seguro para niños hacia la
posición de bloqueo antes de cerrar la
puerta, ésta no se p odrá abrir desde el
interior. La puerta sólo se podrá abrir
tirando hacia arriba del mango del lado
exterior.

Para cerrar Para abrir
Portón trasero
ADVERTENCIA
Nunca permita que una persona viaje en el
compartimiento para equipaje:
Permitir que una persona viaje en el
compartimiento para equipaje es
peligroso. La persona en el compartimiento
para equipaje podría sufrir heridas graves
o morir en caso de una frenada brusca o
choque.
No conduzca con la compuerta trasera
abierta:
La presencia de gases del escape dentro del
vehículo es peligrosa. Si se conduce con la
compuerta trasera abierta, los gases del
escape entrarán en el compartimiento de
pasajeros. Estos gases contienen CO
(monóxido de carbono), que es inodoro,
incoloro y altamente tóxico, y puede
causar desmayos y la muerte. Además, una
compuerta trasera abierta puede permitir
que los ocupantes caigan fuera del
vehículo en caso de accidente.
No apile ni deje equipaje cargado sin
sujetar en el compartimiento para
equipajes:
De lo contrario, el equipaje podría moverse
o caerse, resultando en heridas o un
accidente. Además, no cargue equipaje
más arriba de los respaldos. Podría afectar
el campo visual lateral o trasero.
Antes de conducir
Puertas y cerraduras
3-19
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

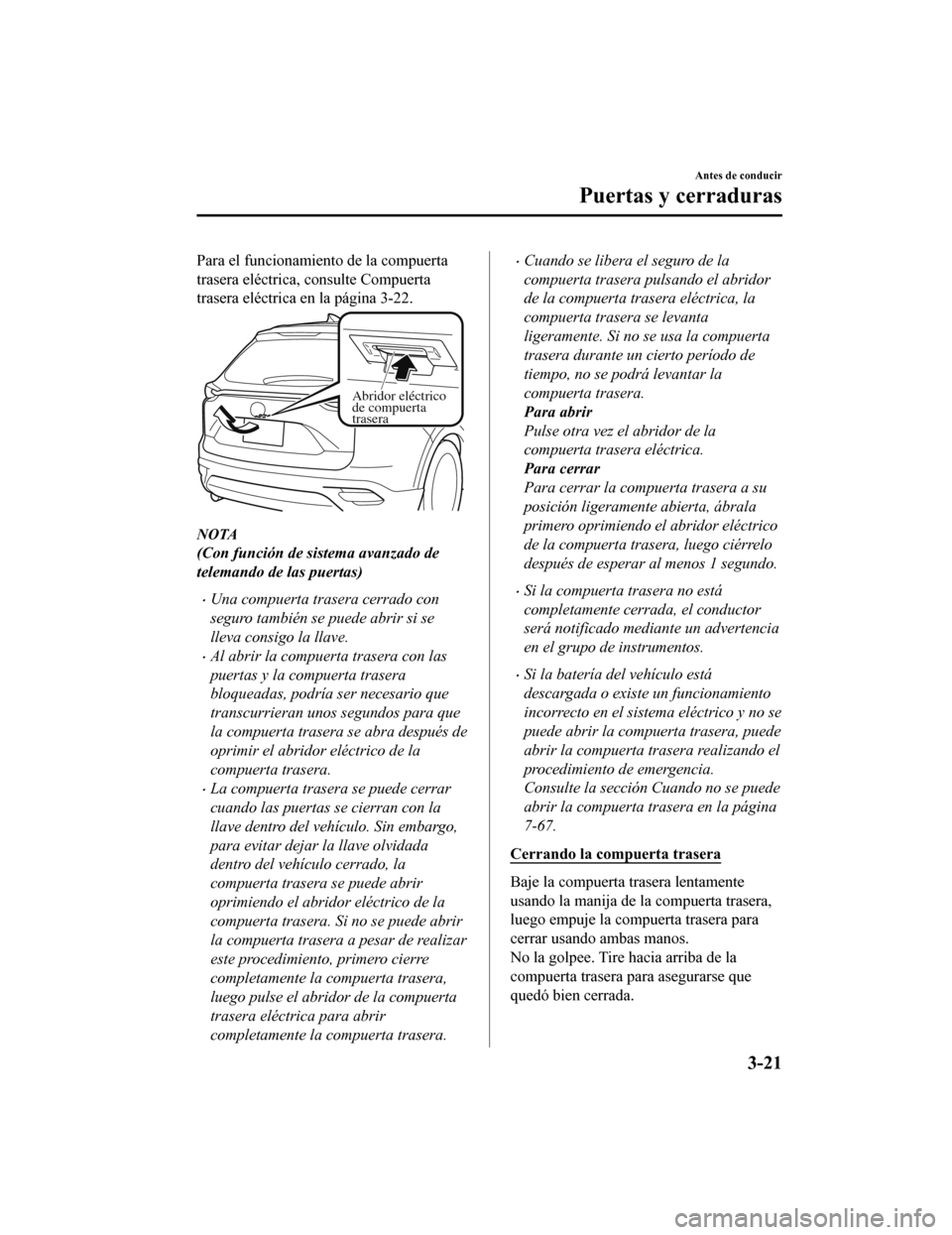

Para el funcionamiento de la compuerta
trasera eléctrica, consulte Compuerta
trasera eléctrica en la página 3-22.
Abridor eléctrico
de compuerta
trasera
NOTA
(Con función de sistema avanzado de
telemando de las puertas)
•Una compuerta trasera cerrado con
seguro también se puede abrir si se
lleva consigo la llave.
•Al abrir la compuerta trasera con las
puertas y la compuerta trasera
bloqueadas, podría ser necesario que
transcurrieran unos segundos para que
la compuerta trasera se abra después de
oprimir el abridor eléctrico de la
compuerta trasera.
•La compuerta trasera se puede cerrar
cuando las puertas se cierran con la
llave dentro del vehículo. Sin embargo,
para evitar dejar la llave olvidada
dentro del vehículo cerrado, la
compuerta trasera se puede abrir
oprimiendo el abridor eléctrico de la
compuerta trasera. Si no se puede abrir
la compuerta trasera a pesar de realizar
este procedimiento, primero cierre
completamente la compuerta trasera,
luego pulse el abridor de la compuerta
trasera eléctrica para abrir
completamente la compuerta trasera.
•Cuando se libera el seguro de la
compuerta trasera pulsando el abridor
de la compuerta trasera eléctrica, la
compuerta trasera se levanta
ligeramente. Si no se usa la compuerta
trasera durante un cierto período de
tiempo, no se podrá levantar la
compuerta trasera.
Para abrir
Pulse otra vez el abridor de la
compuerta trasera eléctrica.
Para cerrar
Para cerrar la compuerta trasera a su
posición ligeramente abierta, ábrala
primero oprimiendo el abridor eléctrico
de la compuerta trasera, luego ciérrelo
después de esperar al menos 1 segundo.
•Si la compuerta trasera no está
completamente cerrada, el conductor
será notificado mediante un advertencia
en el grupo de instrumentos.
•Si la batería del vehículo está
descargada o existe un funcionamiento
incorrecto en el sistema eléctrico y no se
puede abrir la compuerta trasera, puede
abrir la compuerta trasera realizando el
procedimiento de emergencia.
Consulte la sección Cuando no se puede
abrir la compuerta trasera en la página
7-67.
Cerrando la compuerta trasera
Baje la compuerta trasera lentamente
usando la manija de la compuerta trasera,
luego empuje la compuerta trasera para
cerrar usando ambas manos.
No la golpee. Tire hacia arriba de la
compuerta trasera para asegurarse que
quedó bien cerrada.
Antes de conducir
Puertas y cerraduras
3-21
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

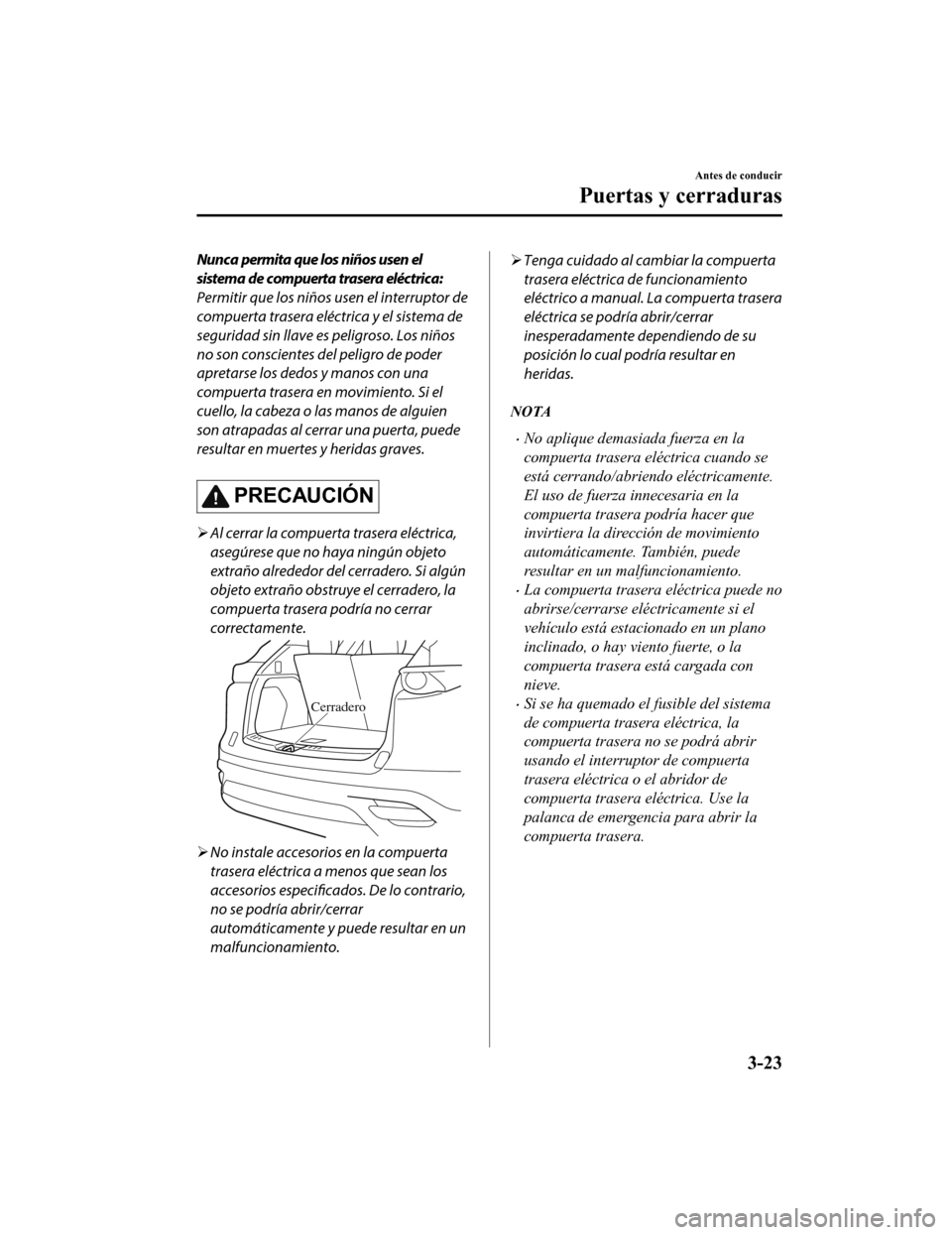

Nunca permita que los niños usen el
sistema de compuerta trasera eléctrica:
Permitir que los niños usen el interruptor de
compuerta trasera eléctrica y el sistema de
seguridad sin llave es peligroso. Los niños
no son conscientes del peligro de poder
apretarse los dedos y manos con una
compuerta trasera en movimiento. Si el
cuello, la cabeza o las manos de alguien
son atrapadas al cerrar una puerta, puede
resultar en muertes y heridas graves.
PRECAUCIÓN
 Al cerrar la compuerta trasera eléctrica,
asegúrese que no haya ningún objeto
extraño alrededor del cerradero. Si algún
objeto extraño obstruye el cerradero, la
compuerta trasera podría no cerrar
correctamente.
Cerradero
 No instale accesorios en la compuerta
trasera eléctrica a menos que sean los
accesorios especificados. De lo contrario,
no se podría abrir/cerrar
automáticamente y puede resultar en un
malfuncionamiento.
Tenga cuidado al cambiar la compuerta
trasera eléctrica de funcionamiento
eléctrico a manual. La compuerta trasera
eléctrica se podría abrir/cerrar
inesperadamente dependiendo de su
posición lo cual podría resultar en
heridas.
NOTA
•No aplique demasiada fuerza en la
compuerta trasera eléctrica cuando se
está cerrando/abriendo eléctricamente.
El uso de fuerza innecesaria en la
compuerta trasera podría hacer que
invirtiera la dirección de movimiento
automáticamente. También, puede
resultar en un malfuncionamiento.
•La compuerta trasera eléctrica puede no
abrirse/cerrarse eléctricamente si el
vehículo está estacionado en un plano
inclinado, o hay viento fuerte, o la
compuerta trasera está cargada con
nieve.
•Si se ha quemado el fusible del sistema
de compuerta trasera eléctrica, la
compuerta trasera no se podrá abrir
usando el interruptor de compuerta
trasera eléctrica o el abridor de
compuerta trasera eléctrica. Use la
palanca de emergencia para abrir la
compuerta trasera.
Antes de conducir
Puertas y cerraduras
3-23
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

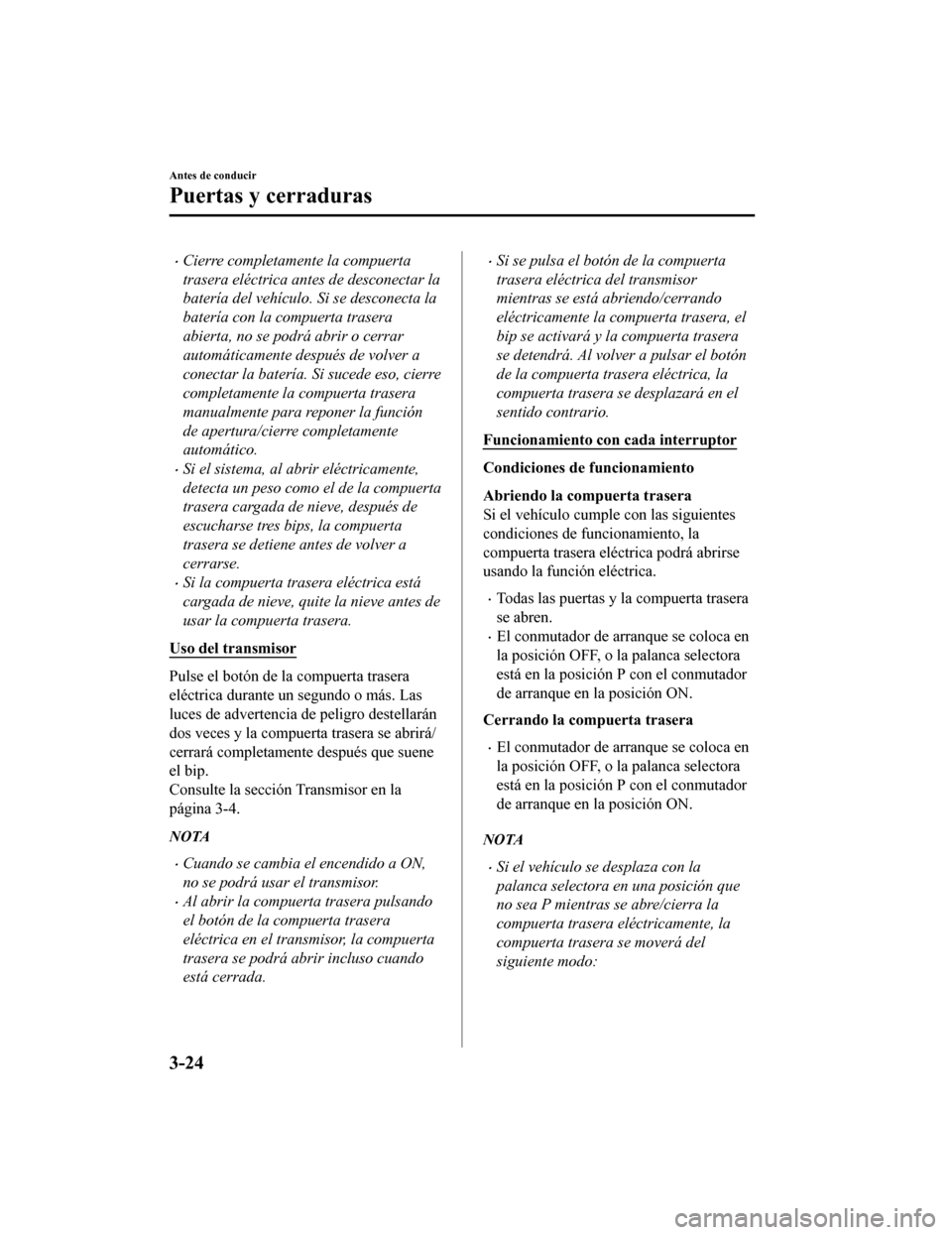

•Cierre completamente la compuerta
trasera eléctrica antes de desconectar la
batería del vehículo. Si se desconecta la
batería con la compuerta trasera
abierta, no se podrá abrir o cerrar
automáticamente después de volver a
conectar la batería. Si sucede eso, cierre
completamente la compuerta trasera
manualmente para reponer la función
de apertura/cierre completamente
automático.
•Si el sistema, al abrir eléctricamente,
detecta un peso como el de la compuerta
trasera cargada de nieve, después de
escucharse tres bips, la compuerta
trasera se detiene antes de volver a
cerrarse.
•Si la compuerta trasera eléctrica está
cargada de nieve, quite la nieve antes de
usar la compuerta trasera.
Uso del transmisor
Pulse el botón de la compuerta trasera
eléctrica durante un segundo o más. Las
luces de advertencia de peligro destellarán
dos veces y la compuerta trasera se abrirá/
cerrará completamente después que suene
el bip.
Consulte la sección Transmisor en la
página 3-4.
NOTA
•Cuando se cambia el encendido a ON,
no se podrá usar el transmisor.
•Al abrir la compuerta trasera pulsando
el botón de la compuerta trasera
eléctrica en el transmisor, la compuerta
trasera se podrá abrir incluso cuando
está cerrada.
•Si se pulsa el botón de la compuerta
trasera eléctrica del transmisor
mientras se está abriendo/cerrando
eléctricamente la compuerta trasera, el
bip se activará y la compuerta trasera
se detendrá. Al volver a pulsar el botón
de la compuerta trasera eléctrica, la
compuerta trasera se desplazará en el
sentido contrario.
Funcionamiento con cada interruptor
Condiciones de funcionamiento
Abriendo la compuerta trasera
Si el vehículo cumple con las siguientes
condiciones de funcionamiento, la
compuerta trasera eléctrica podrá abrirse
usando la función eléctrica.
•Todas las puertas y la compuerta trasera
se abren.
•El conmutador de arranque se coloca en
la posición OFF, o la palanca selectora
está en la posición P con el conmutador
de arranque en la posición ON.
Cerrando la compuerta trasera
•El conmutador de arranque se coloca en
la posición OFF, o la palanca selectora
está en la posición P con el conmutador
de arranque en la posición ON.
NOTA
•Si el vehículo se desplaza con la
palanca selectora en una posición que
no sea P mientras se abre/cierra la
compuerta trasera eléctricamente, la
compuerta trasera se moverá del
siguiente modo:
Antes de conducir
Puertas y cerraduras
3-24
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Durante la apertura eléctrica
El dispositivo acústico se activa y la
compuerta trasera se mueve
automáticamente en el sentido contrario
y se cierra. Si la palanca selectora está
en la posición P, puede reanudar el
funcionamiento de la compuerta trasera
eléctrica con los interruptores.
Durante el cierre eléctrico
El dispositivo acústico se activa, pero la
compuerta trasera sigue cerrándose.
Operación desde el asiento del
conductor (Para abrir/cerrar)
Oprima el interruptor de compuerta trasera
eléctrica durante aproximadamente un
segundo o más mientras la compuerta
trasera está en la posición de
completamente abierta/cerrada. Las luces
de advertencia de peligro destellarán dos
veces y la compuerta trasera se abrirá/
cerrará completamente después que se
escuche el bip.
Interruptor de
compuerta trasera
eléctrica
Funcionamiento desde fuera (Para
abrir)
Pulse el abridor eléctrico de la compuerta
trasera en la compuerta trasera y levántela.
Las luces de advertencia de peligro
parpadearán dos veces y la compuerta
trasera se abrirá automáticamente después
que se escuche el bip.
(Con función de sistema avanzado de
telemando de l as puertas)
Una compuerta trasera cerrado con seguro
también se puede abrir si se lleva consigo
la llave.
Dispositivo eléctrico de
apertura del portón trasero
Antes de conducir
Puertas y cerraduras
3-25
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Funcionamiento desde afuera (Para
cerrar)
Oprima el interruptor de cierre de la
compuerta trasera eléctrica durante
aproximadamente un segundo o más
mientras las compuerta trasera está
completamente abierta. Las luces de
advertencia de peligro destellarán dos
veces y la compuerta trasera se cerrará
automáticamente después que se escuche
el bip.
Interruptor de cierre de la
compuerta trasera eléctrica
NOTA
Si se pulsa el interruptor de compuerta
trasera eléctrica/el interruptor de cierre
de compuerta trasera eléctrica/el botón de
compuerta trasera eléctrica en el
transmisor o se usa el abridor de
compuerta trasera eléctrica mientras la
compuerta trasera se está abriendo/
cerrando eléctricamente, se escuchará el
bip y la compuerta trasera se parará. A
continuación, cambiará de dirección
cuando se pulse otra vez uno de los
interruptores.
Cambio de la posición de apertura
completa de compuerta trasera eléctrica
La posición de apertura completa de
compuerta trasera eléctrica se puede
cambiar de acuerdo con la altura de un
garaje.
Cuando se cambia la posición
1. Detenga la compuerta trasera en la posición deseada.
2. Pulse el interruptor de cierre de compuerta trasera eléctrica durante
aproximadamente tres segundos.
Se escuchan dos pitidos para indicar
que se ha completado el cambio de la
posición.
NOTA
Ajuste la posición de completamente
abierto deseada de la compuerta trasera
en la posición donde se encuentre más de
la mitad abierta. No se puede ajustar la
posición cuando está menos de la mitad
abierta.
Para reponer
1. Abra la compuerta trasera.
2. Pulse el interruptor de cierre decompuerta trasera eléctrica durante
aproximadamente siete segundos.
Se escucharán tres pitidos para indicar
que se ha completado la reposición.
Antes de conducir
Puertas y cerraduras
3-26
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
