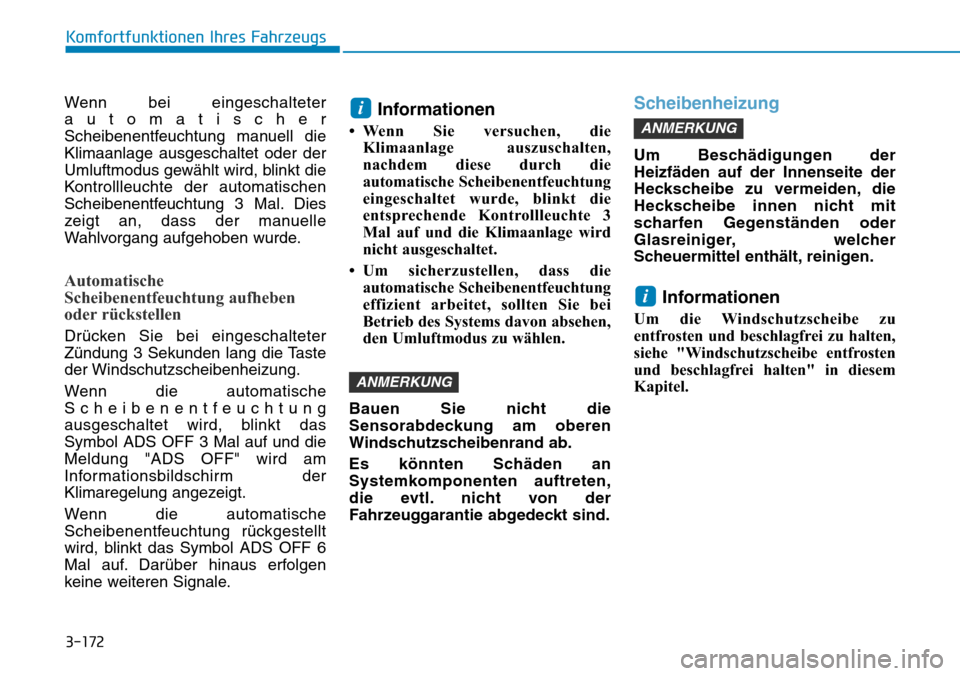

2019 Hyundai Ioniq Plug-in Hybrid sensor

3-172
Komfortfunktionen Ihres Fahrzeugs
Wenn bei eingeschalteter
automatischer
Scheibenentfeuchtung manuell die
Klimaanlage ausgeschaltet oder der
Umluftmodus gewählt wird, blinkt die
Kontrollleuchte der automatischen
Scheibenentfeuchtung 3 Mal. Dies
zeigt an, dass der manuelle
Wahlvorgang aufgehoben wurde.
Automatische
Scheibenentfeuchtung aufheben
oder rückstellen
Drücken Sie bei eingeschalteter
Zündung 3 Sekunden lang die Taste
der Windschutzscheibenheizung.
Wenn die automatische
Scheibenentfeuchtung
ausgeschaltet wird, blinkt das
Symbol ADS OFF 3 Mal auf und die
Meldung "ADS OFF" wird am
Informationsbildschirm der
Klimaregelung angezeigt.
Wenn die automatische
Scheibenentfeuchtung rückgestellt
wird, blinkt das Symbol ADS OFF 6
Mal auf. Darüber hinaus erfolgen
keine weiteren Signale.
Informationen
• Wenn Sie versuchen, die Klimaanlage auszuschalten,
nachdem diese durch die
automatische Scheibenentfeuchtung
eingeschaltet wurde, blinkt die
entsprechende Kontrollleuchte 3
Mal auf und die Klimaanlage wird
nicht ausgeschaltet.
• Um sicherzustellen, dass die automatische Scheibenentfeuchtung
effizient arbeitet, sollten Sie bei
Betrieb des Systems davon absehen,
den Umluftmodus zu wählen.
Bauen Sie nicht die
Sensorabdeckung am oberen
Windschutzscheibenrand ab.
Es könnten Schäden an
Systemkomponenten auftreten,
die evtl. nicht von der
Fahrzeuggarantie abgedeckt sind.
Scheibenheizung
Um Beschädigungen der
Heizfäden auf der Innenseite der
Heckscheibe zu vermeiden, die
Heckscheibe innen nicht mit
scharfen Gegenständen oder
Glasreiniger, welcher
Scheuermittel enthält, reinigen.
Informationen
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
i
ANMERKUNG
ANMERKUNG
i

Fahrhinweise
Vor der fahrt...........................................................5-4
Bevor Sie in das Fahrzeug einsteigen .........................5-4
Vor Fahrtantritt ..................................................................5-4
Zündschloss ............................................................5-5
Zündschalter .......................................................................5\
-6
Engine Start/Stop-Knopf ................................................5-9
Doppelkupplungsgetriebe ...................................5-14
Betrieb des Doppelkupplungsgetriebes .....................5-14
Schaltwippe.......................................................................5\
-24
Parken ........................................................................\
........5-25
Sicherheitshinweise zum Fahrverhalten....................5-25
Schiebebetriebhilfe
(Plug-in-Hybridfahrzeug) ..................................5-27
Bremsanlage .........................................................5-28
Bremsanlage mit Bremskraftverstärker ....................5-28
Verschleißmelder, Scheibenbremsbeläge ..................5-29
Feststellbremse ................................................................5-30
Antiblockiersystem (ABS) ..............................................5-32
Elektronische Stabilitätskontrolle (ESC) ....................5-34
Fahrzeugstabilitätsmanagement (VSM) .....................5-38
Berganfahrhilfe (Hill-start assist control - HAC) ...5-40
Notbremssignal (Emergency Stop Signal - ESS) ....5-41
Sicherheitshinweise zum Bremsen .............................5-41
Warnsystem "toter winkel" ................................5-43
BCW (Kollisionswarnsystem "Toter Winkel") ...........5-44
RCCW (Querverkehr-Heckkollisionswarnung) .........5-47
Erkennungssensor ..........................................................5-50
Funktionsbeschränkungen ............................................5-51
Frontalkollisions-Vermeidungsassistent
(FCA) ......................................................................5-\
53
Systemeinstellung und -aktivierung ..........................5-53
FCA-Warnmeldung und Systemsteuerung ...............5-56
FCA-Frontradarsensor...................................................5-58
Systemstörung .......................................................\
.........5-60
Funktionsbeschränkungen ............................................5-63
Spurhalteassistent (LKA) ....................................5-69
Betrieb des LKA ...............................................................5-71
Warnleuchte und Warnmeldung ..................................5-75
Funktionsbeschränkungen ............................................5-76
Ändern der LKA-Funktion ............................................5-78
Ermüdungswarnsystem (DAW)...........................5-79
Systemeinstellung und -aktivierung ..........................5-79
Rücksetzen des Systems ...............................................5-81
Systembereitschaft .........................................................5-81
Systemstörung .................................................................5-81
Höchstgeschwindigkeits-regelsystem ..............5-84
Betrieb des Höchstgeschwindigkeits-
regelsystems.....................................................................5-8\
4
5

5

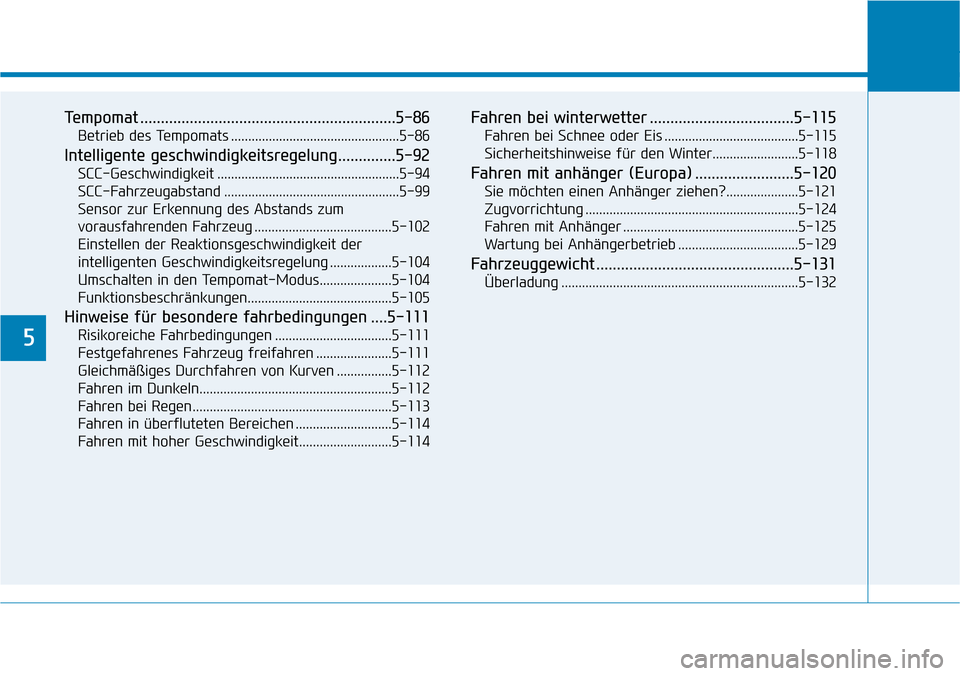

Tempomat ..............................................................5-86
Betrieb des Tempomats .................................................5-86
Intelligente geschwindigkeitsregelung..............5-92
SCC-Geschwindigkeit .....................................................5-94
SCC-Fahrzeugabstand ...................................................5-99
Sensor zur Erkennung des Abstands zum
vorausfahrenden Fahrzeug ........................................5-102
Einstellen der Reaktionsgeschwindigkeit der
intelligenten Geschwindigkeitsregelung ..................5-104
Umschalten in den Tempomat-Modus.....................5-104
Funktionsbeschränkungen..........................................5-105
Hinweise für besondere fahrbedingungen ....5-111
Risikoreiche Fahrbedingungen ..................................5-111
Festgefahrenes Fahrzeug freifahren ......................5-111
Gleichmäßiges Durchfahren von Kurven ................5-112
Fahren im Dunkeln........................................................5-112
Fahren bei Regen..........................................................5-113
Fahren in überfluteten Bereichen ............................5-114
Fahren mit hoher Geschwindigkeit...........................5-114
Fahren bei winterwetter ...................................5-115
Fahren bei Schnee oder Eis .......................................5-115
Sicherheitshinweise für den Winter.........................5-118
Fahren mit anhänger (Europa) ........................5-120
Sie möchten einen Anhänger ziehen?.....................5-121
Zugvorrichtung ..............................................................5-124
Fahren mit Anhänger ...................................................5-125
Wartung bei Anhängerbetrieb ...................................5-129
Fahrzeuggewicht ................................................5-131
Überladung .....................................................................5-1\
32

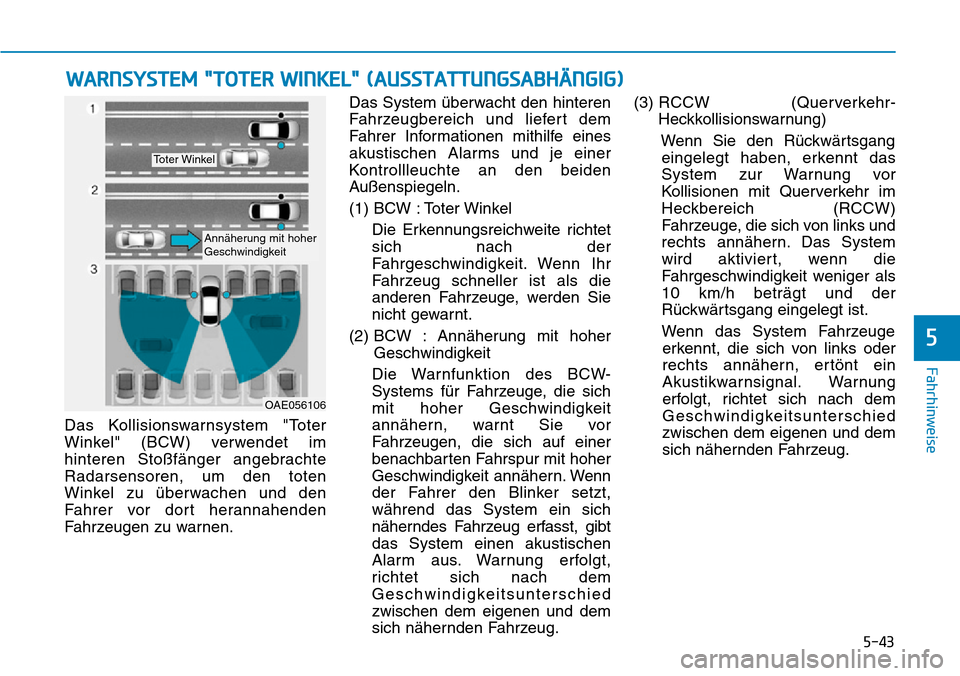

5-43
Fahrhinweise
5
Das Kollisionswarnsystem "Toter
Winkel" (BCW) verwendet im
hinteren Stoßfänger angebrachte
Radarsensoren, um den toten
Winkel zu überwachen und den
Fahrer vor dort herannahenden
Fahrzeugen zu warnen.Das System überwacht den hinteren
Fahrzeugbereich und liefert dem
Fahrer Informationen mithilfe eines
akustischen Alarms und je einer
Kontrollleuchte an den beiden
Außenspiegeln.
(1) BCW : Toter Winkel
Die Erkennungsreichweite richtet
sich nach der
Fahrgeschwindigkeit. Wenn Ihr
Fahrzeug schneller ist als die
anderen Fahrzeuge, werden Sie
nicht gewarnt.
(2) BCW : Annäherung mit hoher Geschwindigkeit
Die Warnfunktion des BCW-
Systems für Fahrzeuge, die sich
mit hoher Geschwindigkeit
annähern, warnt Sie vor
Fahrzeugen, die sich auf einer
benachbarten Fahrspur mit hoher
Geschwindigkeit annähern. Wenn
der Fahrer den Blinker setzt,
während das System ein sich
näherndes Fahrzeug erfasst, gibt
das System einen akustischen
Alarm aus. Warnung erfolgt,
richtet sich nach dem
Geschwindigkeitsunterschied
zwischen dem eigenen und dem
sich nähernden Fahrzeug. (3)
RCCW (Querverkehr-
Heckkollisionswarnung)
Wenn Sie den Rückwärtsgangeingelegt haben, erkennt das
System zur Warnung vor
Kollisionen mit Querverkehr im
Heckbereich (RCCW)
Fahrzeuge, die sich von links und
rechts annähern. Das System
wird aktiviert, wenn die
Fahrgeschwindigkeit weniger als
10 km/h beträgt und der
Rückwärtsgang eingelegt ist.
Wenn das System Fahrzeuge erkennt, die sich von links oder
rechts annähern, ertönt ein
Akustikwarnsignal. Warnung
erfolgt, richtet sich nach dem
Geschwindigkeitsunterschied
zwischen dem eigenen und dem
sich nähernden Fahrzeug.
WARNSYSTEM "TOTER WINKEL" (AUSSTATTUNGSABHÄNGIG)
OAE056106
Toter Winkel
Annäherung mit hoher
Geschwindigkeit

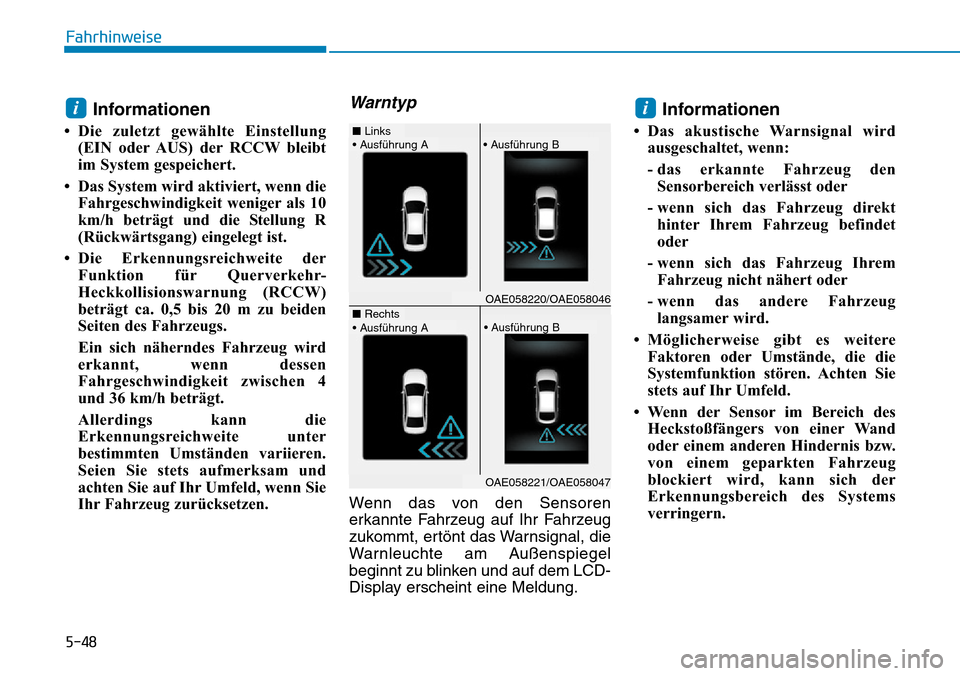

5-48
Fahrhinweise
Informationen
• Die zuletzt gewählte Einstellung(EIN oder AUS) der RCCW bleibt
im System gespeichert.
• Das System wird aktiviert, wenn die Fahrgeschwindigkeit weniger als 10
km/h beträgt und die Stellung R
(Rückwärtsgang) eingelegt ist.
• Die Erkennungsreichweite der Funktion für Querverkehr-
Heckkollisionswarnung (RCCW)
beträgt ca. 0,5 bis 20 m zu beiden
Seiten des Fahrzeugs.
Ein sich näherndes Fahrzeug wird
erkannt, wenn dessen
Fahrgeschwindigkeit zwischen 4
und 36 km/h beträgt.
Allerdings kann die
Erkennungsreichweite unter
bestimmten Umständen variieren.
Seien Sie stets aufmerksam und
achten Sie auf Ihr Umfeld, wenn Sie
Ihr Fahrzeug zurücksetzen.
Warntyp
Wenn das von den Sensoren
erkannte Fahrzeug auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal, die
Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Informationen
• Das akustische Warnsignal wird ausgeschaltet, wenn:
- das erkannte Fahrzeug denSensorbereich verlässt oder
- wenn sich das Fahrzeug direkt hinter Ihrem Fahrzeug befindet
oder
- wenn sich das Fahrzeug Ihrem Fahrzeug nicht nähert oder
- wenn das andere Fahrzeug langsamer wird.
• Möglicherweise gibt es weitere Faktoren oder Umstände, die die
Systemfunktion stören. Achten Sie
stets auf Ihr Umfeld.
• Wenn der Sensor im Bereich des Heckstoßfängers von einer Wand
oder einem anderen Hindernis bzw.
von einem geparkten Fahrzeug
blockiert wird, kann sich der
Erkennungsbereich des Systems
verringern.
ii
• Ausführung A■ Links
■ Rechts
• Ausführung B
• Ausführung A• Ausführung B
OAE058220/OAE058046
OAE058221/OAE058047

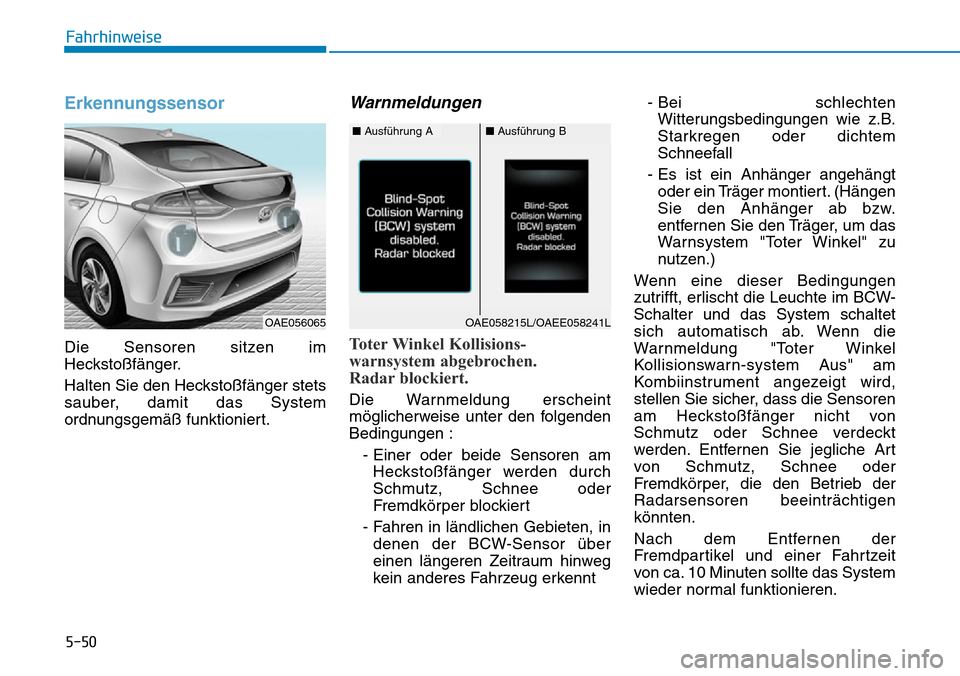

5-50
Fahrhinweise
Erkennungssensor
Die Sensoren sitzen im
Heckstoßfänger.
Halten Sie den Heckstoßfänger stets
sauber, damit das System
ordnungsgemäß funktioniert.
Warnmeldungen
Toter Winkel Kollisions-
warnsystem abgebrochen.
Radar blockiert.
Die Warnmeldung erscheint
möglicherweise unter den folgenden
Bedingungen :- Einer oder beide Sensoren amHeckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in denen der BCW-Sensor über
einen längeren Zeitraum hinweg
kein anderes Fahrzeug erkennt - Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
- Es ist ein Anhänger angehängt oder ein Träger montiert. (Hängen
Sie den Anhänger ab bzw.
entfernen Sie den Träger, um das
Warnsystem "Toter Winkel" zu
nutzen.)
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab. Wenn die
Warnmeldung "Toter Winkel
Kollisionswarn-system Aus" am
Kombiinstrument angezeigt wird,
stellen Sie sicher, dass die Sensoren
am Heckstoßfänger nicht von
Schmutz oder Schnee verdeckt
werden. Entfernen Sie jegliche Art
von Schmutz, Schnee oder
Fremdkörper, die den Betrieb der
Radarsensoren beeinträchtigen
könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
OAE056065
■ Ausführung A■Ausführung B
OAE058215L/OAEE058241L

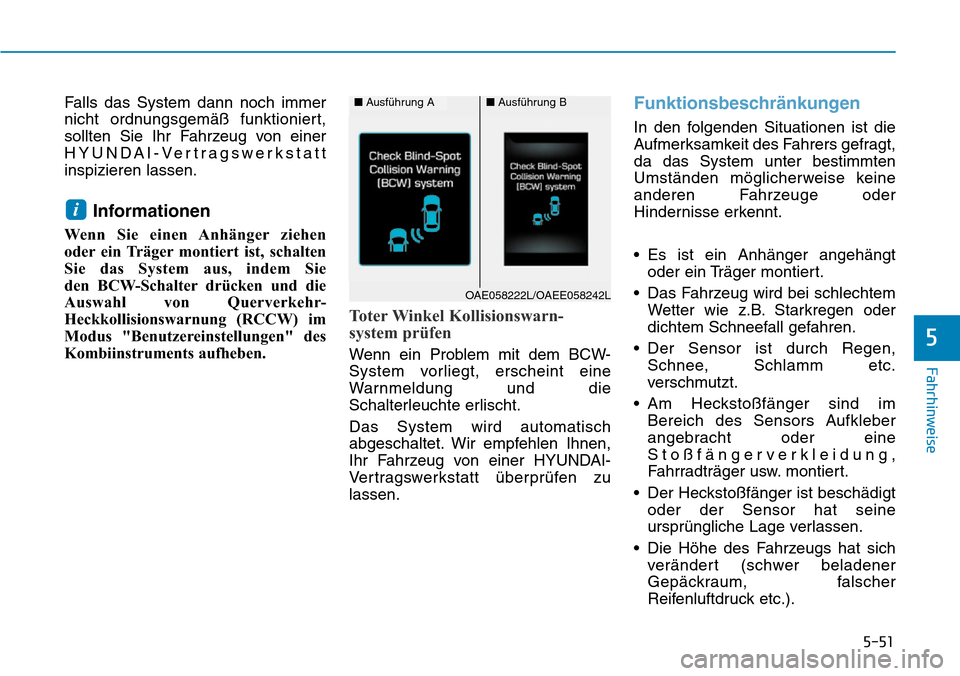

5-51
Fahrhinweise
5
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
Informationen
Wenn Sie einen Anhänger ziehen
oder ein Träger montiert ist, schalten
Sie das System aus, indem Sie
den BCW-Schalter drücken und die
Auswahl von Querverkehr-
Heckkollisionswarnung (RCCW) im
Modus "Benutzereinstellungen" des
Kombiinstruments aufheben.
Toter Winkel Kollisionswarn-
system prüfen
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die
Schalterleuchte erlischt.
Das System wird automatisch
abgeschaltet. Wir empfehlen Ihnen,
Ihr Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder
Hindernisse erkennt.
• Es ist ein Anhänger angehängtoder ein Träger montiert.
• Das Fahrzeug wird bei schlechtem Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
• Der Sensor ist durch Regen, Schnee, Schlamm etc.
verschmutzt.
• Am Heckstoßfänger sind im Bereich des Sensors Aufkleber
angebracht oder eine
Stoßfängerverkleidung,
Fahrradträger usw. montiert.
• Der Heckstoßfänger ist beschädigt oder der Sensor hat seine
ursprüngliche Lage verlassen.
• Die Höhe des Fahrzeugs hat sich verändert (schwer beladener
Gepäckraum, falscher
Reifenluftdruck etc.).
i
■ Ausführung A■Ausführung B
OAE058222L/OAEE058242L

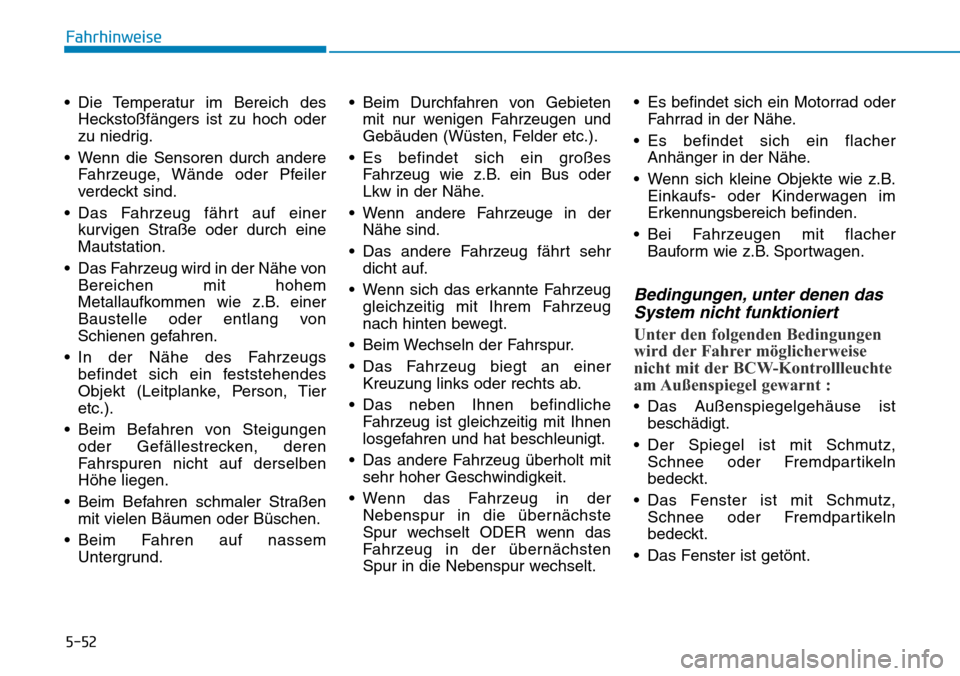

5-52
Fahrhinweise
• Die Temperatur im Bereich des Heckstoßfängers ist zu hoch oder
zu niedrig.
• Wenn die Sensoren durch andere Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt auf einer kurvigen Straße oder durch eine
Mautstation.
• Das Fahrzeug wird in der Nähe von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren.
• In der Nähe des Fahrzeugs befindet sich ein feststehendes
Objekt (Leitplanke, Person, Tier
etc.).
• Beim Befahren von Steigungen oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Beim Befahren schmaler Straßen mit vielen Bäumen oder Büschen.
• Beim Fahren auf nassem Untergrund. • Beim Durchfahren von Gebieten
mit nur wenigen Fahrzeugen und
Gebäuden (Wüsten, Felder etc.).
• Es befindet sich ein großes Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Wenn andere Fahrzeuge in der Nähe sind.
• Das andere Fahrzeug fährt sehr dicht auf.
• Wenn sich das erkannte Fahrzeug gleichzeitig mit Ihrem Fahrzeug
nach hinten bewegt.
• Beim Wechseln der Fahrspur.
• Das Fahrzeug biegt an einer Kreuzung links oder rechts ab.
• Das neben Ihnen befindliche Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Das andere Fahrzeug überholt mit sehr hoher Geschwindigkeit.
• Wenn das Fahrzeug in der Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt. • Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
• Es befindet sich ein flacher Anhänger in der Nähe.
• Wenn sich kleine Objekte wie z.B. Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher Bauform wie z.B. Sportwagen.
Bedingungen, unter denen dasSystem nicht funktioniert
Unter den folgenden Bedingungen
wird der Fahrer möglicherweise
nicht mit der BCW-Kontrollleuchte
am Außenspiegel gewarnt :
• Das Außenspiegelgehäuse ist
beschädigt.
• Der Spiegel ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
• Das Fenster ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
• Das Fenster ist getönt.
