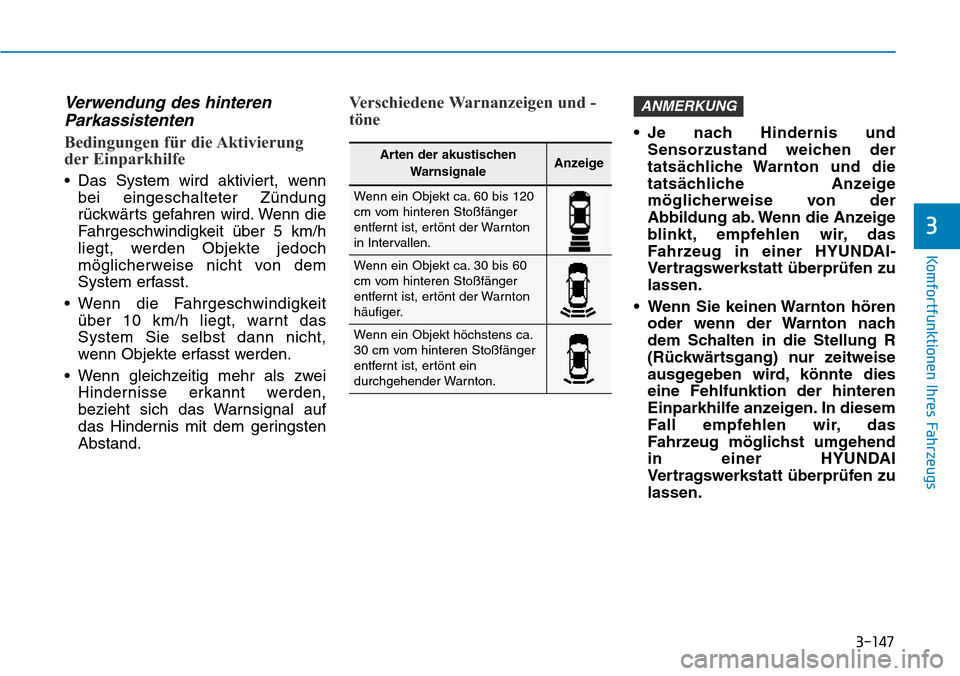

2019 Hyundai Ioniq Plug-in Hybrid sensor

3-147
Komfortfunktionen Ihres Fahrzeugs
3
Verwendung des hinterenParkassistenten
Bedingungen für die Aktivierung
der Einparkhilfe
• Das System wird aktiviert, wenn
bei eingeschalteter Zündung
rückwärts gefahren wird. Wenn die
Fahrgeschwindigkeit über 5 km/h
liegt, werden Objekte jedoch
möglicherweise nicht von dem
System erfasst.
• Wenn die Fahrgeschwindigkeit über 10 km/h liegt, warnt das
System Sie selbst dann nicht,
wenn Objekte erfasst werden.
• Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden,
bezieht sich das Warnsignal auf
das Hindernis mit dem geringsten
Abstand.
Verschiedene Warnanzeigen und -
töne
• Je nach Hindernis undSensorzustand weichen der
tatsächliche Warnton und die
tatsächliche Anzeige
möglicherweise von der
Abbildung ab. Wenn die Anzeige
blinkt, empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
• Wenn Sie keinen Warnton hören oder wenn der Warnton nach
dem Schalten in die Stellung R
(Rückwärtsgang) nur zeitweise
ausgegeben wird, könnte dies
eine Fehlfunktion der hinteren
Einparkhilfe anzeigen. In diesem
Fall empfehlen wir, das
Fahrzeug möglichst umgehend
in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
ANMERKUNG
Arten der akustischen
WarnsignaleAnzeige
Wenn ein Objekt ca. 60 bis 120
cm vom hinteren Stoßfänger
entfernt ist, ertönt der Warnton
in Intervallen.
Wenn ein Objekt ca. 30 bis 60
cm vom hinteren Stoßfänger
entfernt ist, ertönt der Warnton
häufiger.
Wenn ein Objekt höchstens ca.
30 cm vom hinteren Stoßfänger
entfernt ist, ertönt ein
durchgehender Warnton.

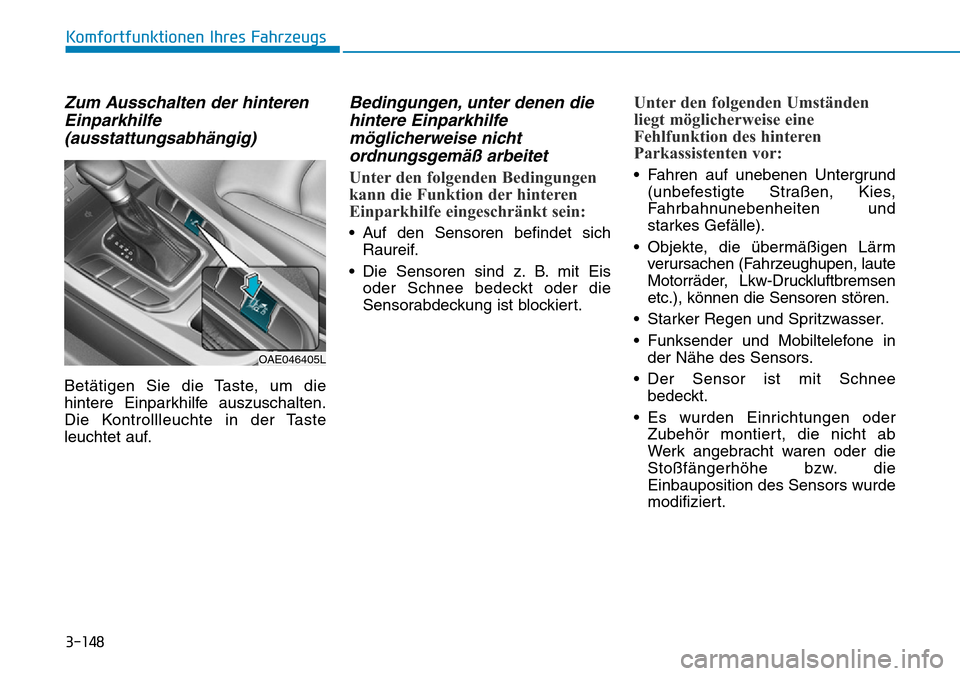

3-148
Komfortfunktionen Ihres Fahrzeugs
Zum Ausschalten der hinterenEinparkhilfe(ausstattungsabhängig)
Betätigen Sie die Taste, um die
hintere Einparkhilfe auszuschalten.
Die Kontrollleuchte in der Taste
leuchtet auf.
Bedingungen, unter denen diehintere Einparkhilfemöglicherweise nichtordnungsgemäß arbeitet
Unter den folgenden Bedingungen
kann die Funktion der hinteren
Einparkhilfe eingeschränkt sein:
• Auf den Sensoren befindet sich
Raureif.
• Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
Unter den folgenden Umständen
liegt möglicherweise eine
Fehlfunktion des hinteren
Parkassistenten vor:
• Fahren auf unebenen Untergrund(unbefestigte Straßen, Kies,
Fahrbahnunebenheiten und
starkes Gefälle).
• Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorräder, Lkw-Druckluftbremsen
etc.), können die Sensoren stören.
• Starker Regen und Spritzwasser.
• Funksender und Mobiltelefone in der Nähe des Sensors.
• Der Sensor ist mit Schnee bedeckt.
• Es wurden Einrichtungen oder Zubehör montiert, die nicht ab
Werk angebracht waren oder die
Stoßfängerhöhe bzw. die
Einbauposition des Sensors wurde
modifiziert.
OAE046405L

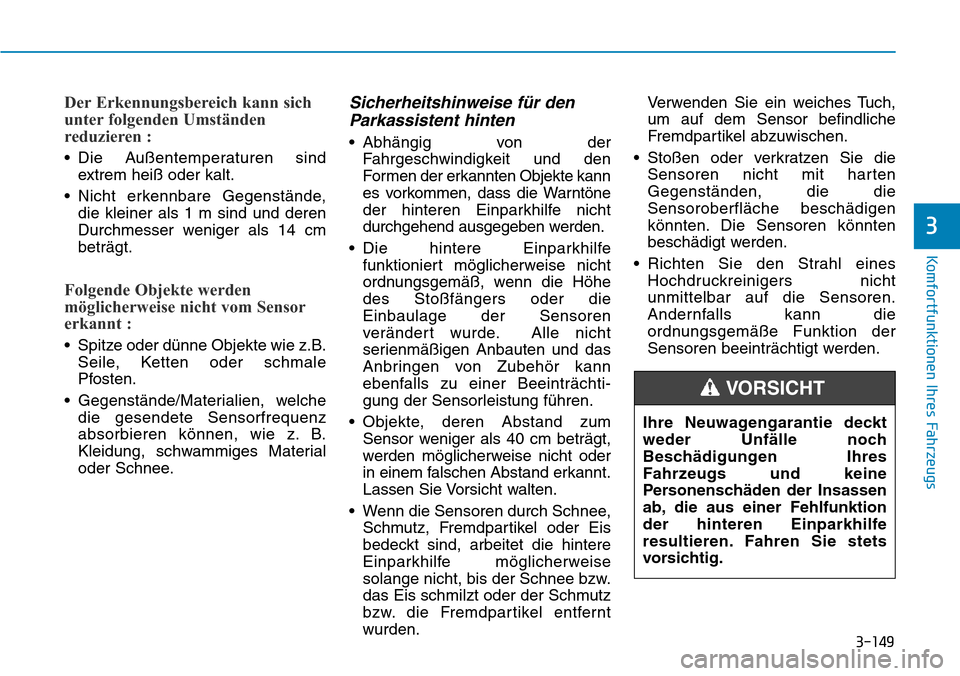

3-149
Komfortfunktionen Ihres Fahrzeugs
3
Der Erkennungsbereich kann sich
unter folgenden Umständen
reduzieren :
• Die Außentemperaturen sindextrem heiß oder kalt.
• Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
Folgende Objekte werden
möglicherweise nicht vom Sensor
erkannt :
• Spitze oder dünne Objekte wie z.B.Seile, Ketten oder schmale
Pfosten.
• Gegenstände/Materialien, welche die gesendete Sensorfrequenz
absorbieren können, wie z. B.
Kleidung, schwammiges Material
oder Schnee.
Sicherheitshinweise für denParkassistent hinten
• Abhängig von der
Fahrgeschwindigkeit und den
Formen der erkannten Objekte kann
es vorkommen, dass die Warntöne
der hinteren Einparkhilfe nicht
durchgehend ausgegeben werden.
• Die hintere Einparkhilfe funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe
des Stoßfängers oder die
Einbaulage der Sensoren
verändert wurde. Alle nicht
serienmäßigen Anbauten und das
Anbringen von Zubehör kann
ebenfalls zu einer Beeinträchti-
gung der Sensorleistung führen.
• Objekte, deren Abstand zum Sensor weniger als 40 cm beträgt,
werden möglicherweise nicht oder
in einem falschen Abstand erkannt.
Lassen Sie Vorsicht walten.
• Wenn die Sensoren durch Schnee, Schmutz, Fremdpartikel oder Eis
bedeckt sind, arbeitet die hintere
Einparkhilfe möglicherweise
solange nicht, bis der Schnee bzw.
das Eis schmilzt oder der Schmutz
bzw. die Fremdpartikel entfernt
wurden. Verwenden Sie ein weiches Tuch,
um auf dem Sensor befindliche
Fremdpartikel abzuwischen.
• Stoßen oder verkratzen Sie die Sensoren nicht mit harten
Gegenständen, die die
Sensoroberfläche beschädigen
könnten. Die Sensoren könnten
beschädigt werden.
• Richten Sie den Strahl eines Hochdruckreinigers nicht
unmittelbar auf die Sensoren.
Andernfalls kann die
ordnungsgemäße Funktion der
Sensoren beeinträchtigt werden.
Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres
Fahrzeugs und keine
Personenschäden der Insassen
ab, die aus einer Fehlfunktion
der hinteren Einparkhilfe
resultieren. Fahren Sie stets
vorsichtig.
VORSICHT

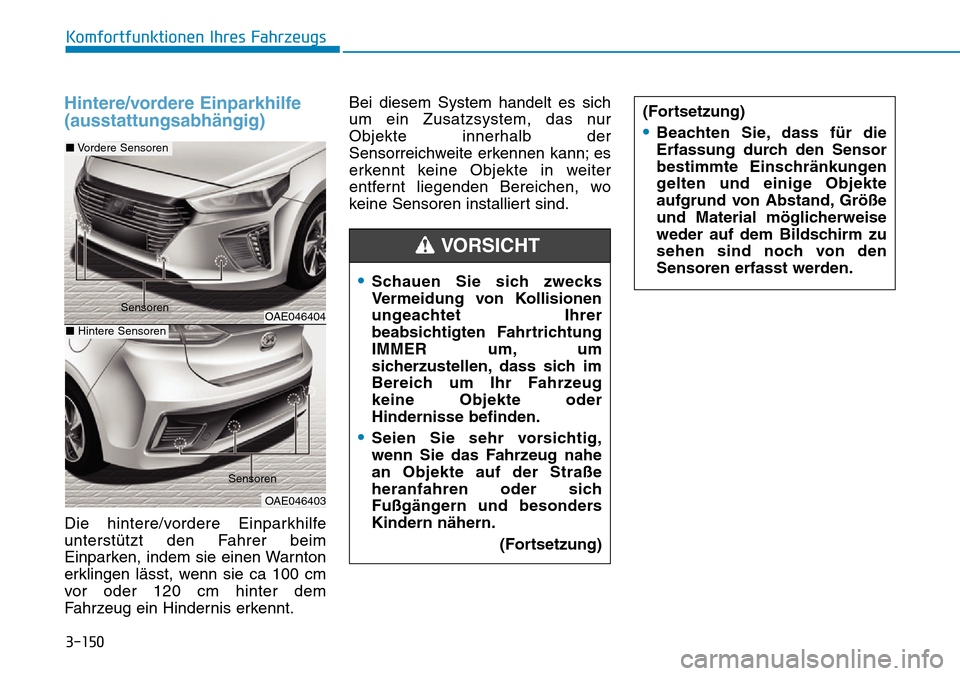

3-150
Komfortfunktionen Ihres Fahrzeugs
Hintere/vordere Einparkhilfe
(ausstattungsabhängig)
Die hintere/vordere Einparkhilfe
unterstützt den Fahrer beim
Einparken, indem sie einen Warnton
erklingen lässt, wenn sie ca 100 cm
vor oder 120 cm hinter dem
Fahrzeug ein Hindernis erkennt.Bei diesem System handelt es sich
um ein Zusatzsystem, das nur
Objekte innerhalb der
Sensorreichweite erkennen kann; es
erkennt keine Objekte in weiter
entfernt liegenden Bereichen, wo
keine Sensoren installiert sind.
OAE046404
OAE046403
■
Vordere Sensoren
■ Hintere Sensoren
Sensoren
Sensoren
•Schauen Sie sich zwecks
Vermeidung von Kollisionen
ungeachtet Ihrer
beabsichtigten Fahrtrichtung
IMMER um, um
sicherzustellen, dass sich im
Bereich um Ihr Fahrzeug
keine Objekte oder
Hindernisse befinden.
•Seien Sie sehr vorsichtig,
wenn Sie das Fahrzeug nahe
an Objekte auf der Straße
heranfahren oder sich
Fußgängern und besonders
Kindern nähern.
(Fortsetzung)
(Fortsetzung)
•Beachten Sie, dass für die
Erfassung durch den Sensor
bestimmte Einschränkungen
gelten und einige Objekte
aufgrund von Abstand, Größe
und Material möglicherweise
weder auf dem Bildschirm zu
sehen sind noch von den
Sensoren erfasst werden.
VORSICHT

Komfortfunktionen Ihres Fahrzeugs

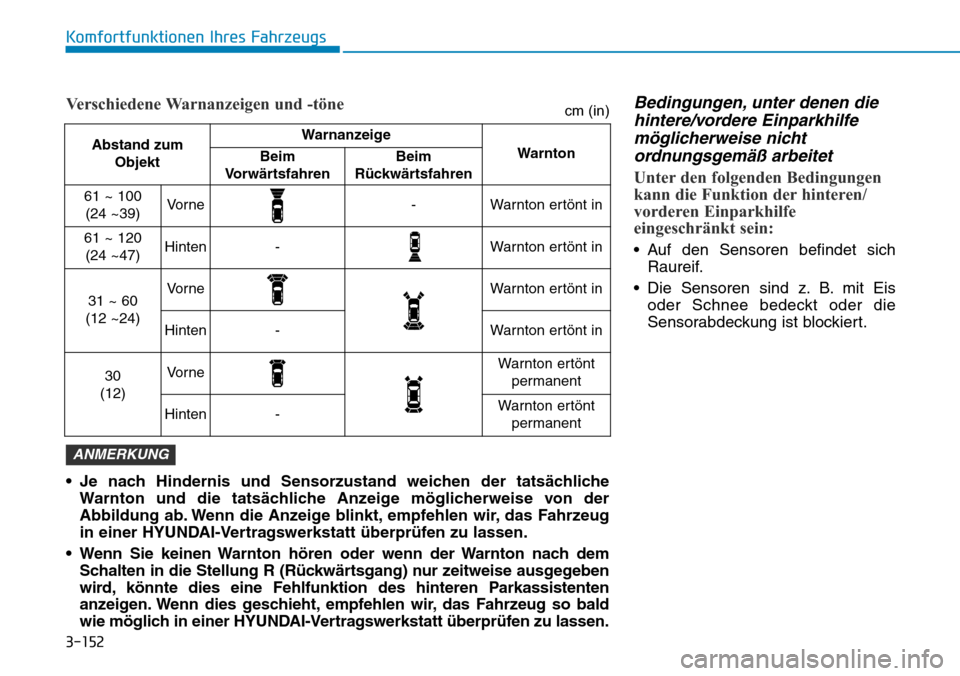

Bedingungen, unter denen diehintere/vordere Einparkhilfemöglicherweise nichtordnungsgemäß arbeitet
Unter den folgenden Bedingungen
kann die Funktion der hinteren/
vorderen Einparkhilfe
eingeschränkt sein:
• Auf den Sensoren befindet sich
Raureif.
• Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
Abstand zum
ObjektWarnanzeige
WarntonBeim
VorwärtsfahrenBeim
Rückwärtsfahren
61 ~ 100 (24 ~39)Vo r n e-Warnton ertönt in
61 ~ 120(24 ~47)Hinten-Warnton ertönt in
31 ~ 60
(12 ~24)Vo r n eWarnton ertönt in
Hinten-Warnton ertönt in
30
(12)Vo r n eWarnton ertönt permanent
Hinten-Warnton ertöntpermanent
• Je nach Hindernis und Sensorzustand weichen der tatsächlicheWarnton und die tatsächliche Anzeige möglicherweise von der
Abbildung ab. Wenn die Anzeige blinkt, empfehlen wir, das Fahrzeug
in einer HYUNDAI-Vertragswerkstatt überprüfen zu lassen.
• Wenn Sie keinen Warnton hören oder wenn der Warnton nach dem Schalten in die Stellung R (Rückwärtsgang) nur zeitweise ausgegeben
wird, könnte dies eine Fehlfunktion des hinteren Parkassistenten
anzeigen. Wenn dies geschieht, empfehlen wir, das Fahrzeug so bald
wie möglich in einer HYUNDAI-Vertragswerkstatt überprüfen zu lassen.
ANMERKUNG
Verschiedene Warnanzeigen und -tönecm (in)
3-152

3-153
Komfortfunktionen Ihres Fahrzeugs
3
In den folgenden Fällen kann es zu
Fehlfunktionen der hinteren/
vorderen Einparkhilfe kommen:
• Fahren auf unebenen Untergrund(unbefestigte Straßen, Kies,
Fahrbahnunebenheiten und
starkes Gefälle).
• Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen,
laute Motorräder, Lkw-
Druckluftbremsen etc.), können die
Sensoren stören.
• Starker Regen und Sprühwasser.
• Funksender und Mobiltelefone in der Nähe des Sensors.
• Der Sensor ist mit Schnee bedeckt.
• Es wurden Einrichtungen oder Zubehör montiert, die nicht ab
Werk angebracht waren oder die
Stoßfängerhöhe bzw. die
Einbauposition des Sensors wurde
modifiziert.
Der Erkennungsbereich kann sich
unter folgenden Umständen
reduzieren:
• Die Außentemperaturen sindextrem heiß oder kalt.
• Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
Folgende Objekte werden
möglicherweise nicht vom Sensor
erkannt:
• Spitze oder dünne Objekte wie z.B.Seile, Ketten oder schmale
Pfosten.
• Gegenstände/Materialien, welche die gesendete Sensorfrequenz
absorbieren können, wie z. B.
Kleidung, schwammiges Material
oder Schnee.
Vorsichtsmaßnahmen zurhinteren/vorderen Einparkhilfe
• Der Warnton der hinteren/vorderen
Einparkhilfe ertönt möglicherweise
aufgrund der Geschwindigkeit und
der Form der erkannten Objekte
nicht.
• Die hintere/vordere Einparkhilfe funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe
des Stoßfängers oder die
Einbaulage der Sensoren
verändert wurde. Nicht
serienmäßige Anbauten und
Zubehörteile können die
Sensorfunktion ebenfalls
beeinträchtigen.
• Objekte, deren Abstand zum Sensor weniger als 40 cm beträgt,
werden möglicherweise nicht oder
in einem falschen Abstand
erkannt. Lassen Sie Vorsicht
walten.

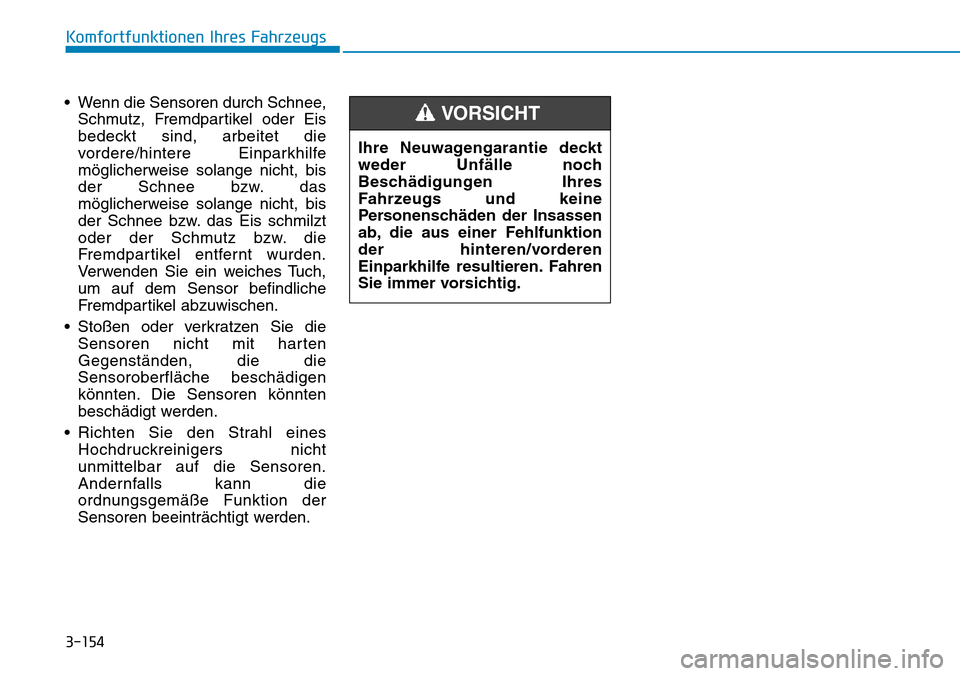

3-154
• Wenn die Sensoren durch Schnee,Schmutz, Fremdpartikel oder Eis
bedeckt sind, arbeitet die
vordere/hintere Einparkhilfe
möglicherweise solange nicht, bis
der Schnee bzw. das
möglicherweise solange nicht, bis
der Schnee bzw. das Eis schmilzt
oder der Schmutz bzw. die
Fremdpartikel entfernt wurden.
Verwenden Sie ein weiches Tuch,
um auf dem Sensor befindliche
Fremdpartikel abzuwischen.
• Stoßen oder verkratzen Sie die Sensoren nicht mit harten
Gegenständen, die die
Sensoroberfläche beschädigen
könnten. Die Sensoren könnten
beschädigt werden.
• Richten Sie den Strahl eines Hochdruckreinigers nicht
unmittelbar auf die Sensoren.
Andernfalls kann die
ordnungsgemäße Funktion der
Sensoren beeinträchtigt werden.
Komfortfunktionen Ihres Fahrzeugs
Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres
Fahrzeugs und keine
Personenschäden der Insassen
ab, die aus einer Fehlfunktion
der hinteren/vorderen
Einparkhilfe resultieren. Fahren
Sie immer vorsichtig.
VORSICHT

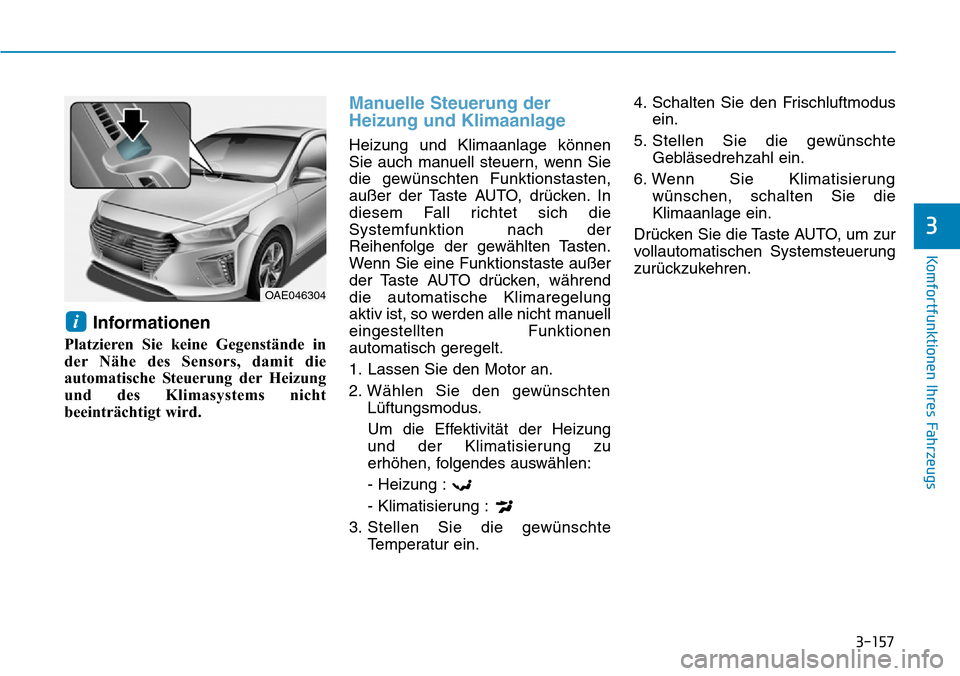

3-157
Komfortfunktionen Ihres Fahrzeugs
3
Informationen
Platzieren Sie keine Gegenstände in
der Nähe des Sensors, damit die
automatische Steuerung der Heizung
und des Klimasystems nicht
beeinträchtigt wird.
Manuelle Steuerung der
Heizung und Klimaanlage
Heizung und Klimaanlage können
Sie auch manuell steuern, wenn Sie
die gewünschten Funktionstasten,
außer der Taste AUTO, drücken. In
diesem Fall richtet sich die
Systemfunktion nach der
Reihenfolge der gewählten Tasten.
Wenn Sie eine Funktionstaste außer
der Taste AUTO drücken, während
die automatische Klimaregelung
aktiv ist, so werden alle nicht manuell
eingestellten Funktionen
automatisch geregelt.
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschtenLüftungsmodus.
Um die Effektivität der Heizung
und der Klimatisierung zu
erhöhen, folgendes auswählen:
- Heizung :
- Klimatisierung :
3. Stellen Sie die gewünschte Temperatur ein. 4. Schalten Sie den Frischluftmodus
ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die
Klimaanlage ein.
Drücken Sie die Taste AUTO, um zur
vollautomatischen Systemsteuerung
zurückzukehren.
i
OAE046304
