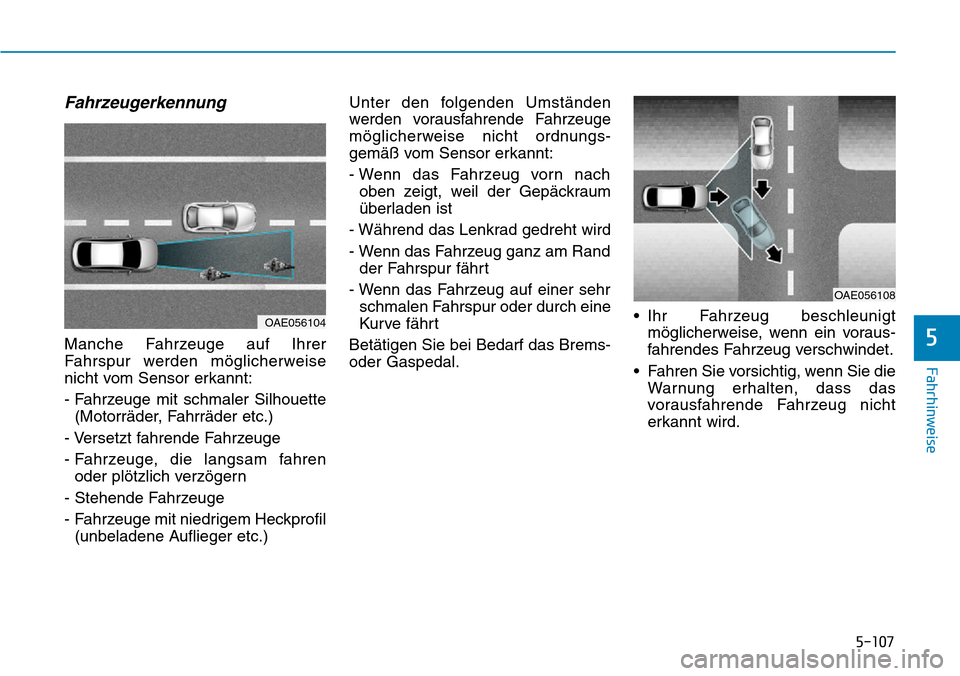

2019 Hyundai Ioniq Plug-in Hybrid sensor

5-107
Fahrhinweise
5
Fahrzeugerkennung
Manche Fahrzeuge auf Ihrer
Fahrspur werden möglicherweise
nicht vom Sensor erkannt:
- Fahrzeuge mit schmaler Silhouette(Motorräder, Fahrräder etc.)
- Versetzt fahrende Fahrzeuge
- Fahrzeuge, die langsam fahren oder plötzlich verzögern
- Stehende Fahrzeuge
- Fahrzeuge mit niedrigem Heckprofil (unbeladene Auflieger etc.) Unter den folgenden Umständen
werden vorausfahrende Fahrzeuge
möglicherweise nicht ordnungs-
gemäß vom Sensor erkannt:
- Wenn das Fahrzeug vorn nach
oben zeigt, weil der Gepäckraum
überladen ist
- Während das Lenkrad gedreht wird
- Wenn das Fahrzeug ganz am Rand der Fahrspur fährt
- Wenn das Fahrzeug auf einer sehr schmalen Fahrspur oder durch eine
Kurve fährt
Betätigen Sie bei Bedarf das Brems-
oder Gaspedal. • Ihr Fahrzeug beschleunigt
möglicherweise, wenn ein voraus-
fahrendes Fahrzeug verschwindet.
• Fahren Sie vorsichtig, wenn Sie die Warnung erhalten, dass das
vorausfahrende Fahrzeug nicht
erkannt wird.
OAE056104
OAE056108

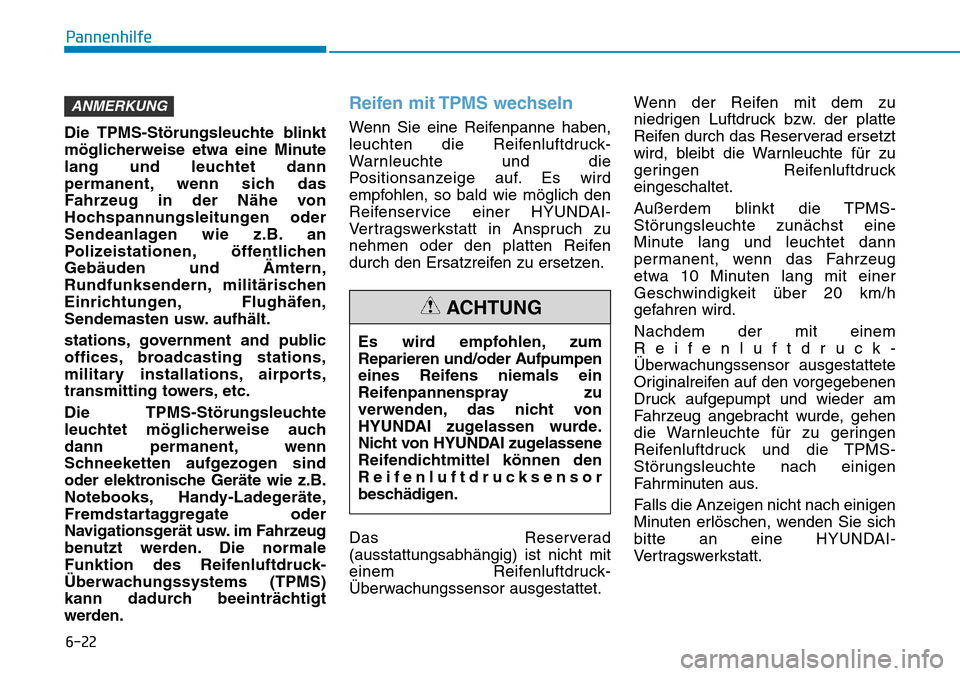

6-22
Pannenhilfe
Die TPMS-Störungsleuchte blinkt
möglicherweise etwa eine Minute
lang und leuchtet dann
permanent, wenn sich das
Fahrzeug in der Nähe von
Hochspannungsleitungen oder
Sendeanlagen wie z.B. an
Polizeistationen, öffentlichen
Gebäuden und Ämtern,
Rundfunksendern, militärischen
Einrichtungen, Flughäfen,
Sendemasten usw. aufhält.
stations, government and public
offices, broadcasting stations,
military installations, airports,
transmitting towers, etc.
Die TPMS-Störungsleuchte
leuchtet möglicherweise auch
dann permanent, wenn
Schneeketten aufgezogen sind
oder elektronische Geräte wie z.B.
Notebooks, Handy-Ladegeräte,
Fremdstartaggregate oder
Navigationsgerät usw. im Fahrzeug
benutzt werden. Die normale
Funktion des Reifenluftdruck-
Überwachungssystems (TPMS)
kann dadurch beeinträchtigt
werden.
Reifen mit TPMS wechseln
Wenn Sie eine Reifenpanne haben,
leuchten die Reifenluftdruck-
Warnleuchte und die
Positionsanzeige auf. Es wird
empfohlen, so bald wie möglich den
Reifenservice einer HYUNDAI-
Vertragswerkstatt in Anspruch zu
nehmen oder den platten Reifen
durch den Ersatzreifen zu ersetzen.
Das Reserverad
(ausstattungsabhängig) ist nicht mit
einem Reifenluftdruck-
Überwachungssensor ausgestattet. Wenn der Reifen mit dem zu
niedrigen Luftdruck bzw. der platte
Reifen durch das Reserverad ersetzt
wird, bleibt die Warnleuchte für zu
geringen Reifenluftdruck
eingeschaltet.
Außerdem blinkt die TPMS-
Störungsleuchte zunächst eine
Minute lang und leuchtet dann
permanent, wenn das Fahrzeug
etwa 10 Minuten lang mit einer
Geschwindigkeit über 20 km/h
gefahren wird.
Nachdem der mit einem
Reifenluftdruck-
Überwachungssensor ausgestattete
Originalreifen auf den vorgegebenen
Druck aufgepumpt und wieder am
Fahrzeug angebracht wurde, gehen
die Warnleuchte für zu geringen
Reifenluftdruck und die TPMS-
Störungsleuchte nach einigen
Fahrminuten aus.
Falls die Anzeigen nicht nach einigen
Minuten erlöschen, wenden Sie sich
bitte an eine HYUNDAI-
Vertragswerkstatt.
ANMERKUNG
Es wird empfohlen, zum
Reparieren und/oder Aufpumpen
eines Reifens niemals ein
Reifenpannenspray zu
verwenden, das nicht von
HYUNDAI zugelassen wurde.
Nicht von HYUNDAI zugelassene
Reifendichtmittel können den
Reifenluftdrucksensor
beschädigen.
ACHTUNG

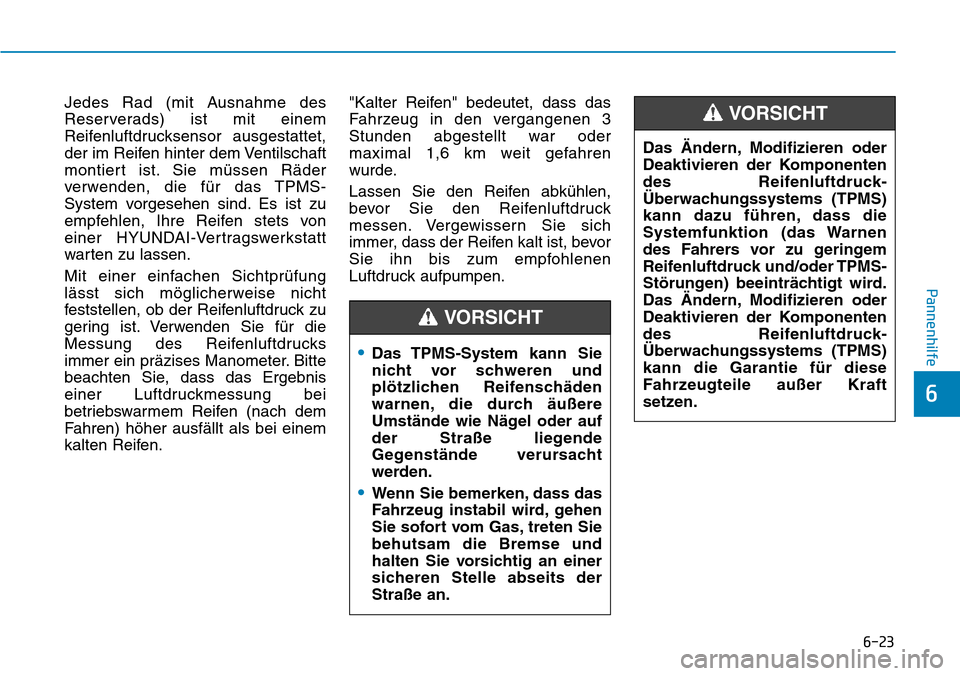

6-23
Pannenhilfe
6
Jedes Rad (mit Ausnahme des
Reserverads) ist mit einem
Reifenluftdrucksensor ausgestattet,
der im Reifen hinter dem Ventilschaft
montiert ist. Sie müssen Räder
verwenden, die für das TPMS-
System vorgesehen sind. Es ist zu
empfehlen, Ihre Reifen stets von
einer HYUNDAI-Vertragswerkstatt
warten zu lassen.
Mit einer einfachen Sichtprüfung
lässt sich möglicherweise nicht
feststellen, ob der Reifenluftdruck zu
gering ist. Verwenden Sie für die
Messung des Reifenluftdrucks
immer ein präzises Manometer. Bitte
beachten Sie, dass das Ergebnis
einer Luftdruckmessung bei
betriebswarmem Reifen (nach dem
Fahren) höher ausfällt als bei einem
kalten Reifen."Kalter Reifen" bedeutet, dass das
Fahrzeug in den vergangenen 3
Stunden abgestellt war oder
maximal 1,6 km weit gefahren
wurde.
Lassen Sie den Reifen abkühlen,
bevor Sie den Reifenluftdruck
messen. Vergewissern Sie sich
immer, dass der Reifen kalt ist, bevor
Sie ihn bis zum empfohlenen
Luftdruck aufpumpen.
•Das TPMS-System kann Sie
nicht vor schweren und
plötzlichen Reifenschäden
warnen, die durch äußere
Umstände wie Nägel oder auf
der Straße liegende
Gegenstände verursacht
werden.
•Wenn Sie bemerken, dass das
Fahrzeug instabil wird, gehen
Sie sofort vom Gas, treten Sie
behutsam die Bremse und
halten Sie vorsichtig an einer
sicheren Stelle abseits der
Straße an.
VORSICHT
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-
Überwachungssystems (TPMS)
kann dazu führen, dass die
Systemfunktion (das Warnen
des Fahrers vor zu geringem
Reifenluftdruck und/oder TPMS-
Störungen) beeinträchtigt wird.
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-
Überwachungssystems (TPMS)
kann die Garantie für diese
Fahrzeugteile außer Kraft
setzen.
VORSICHT

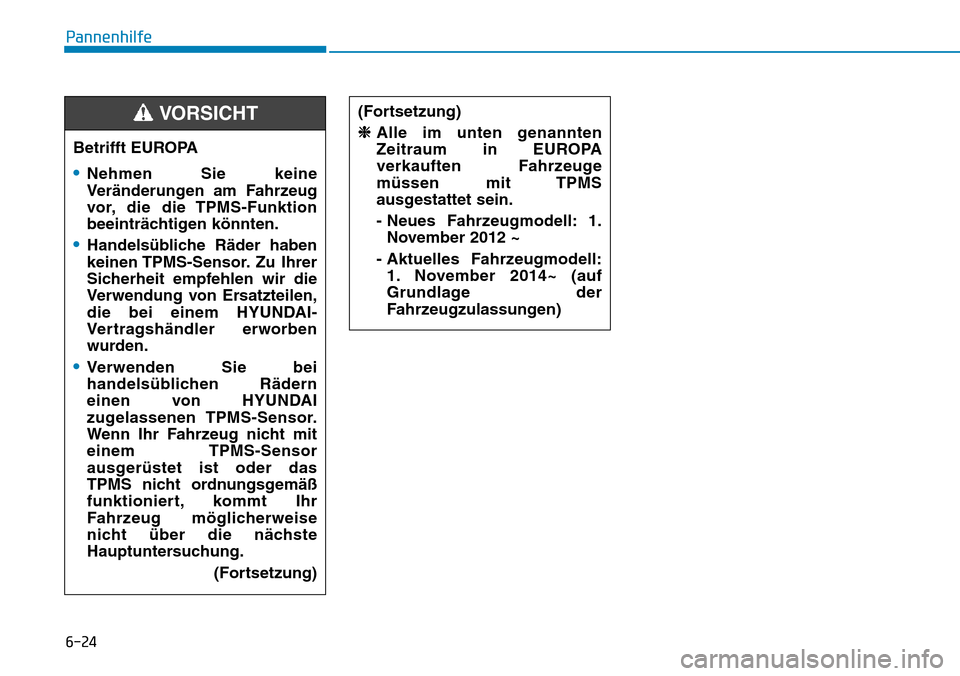

6-24
PannenhilfeBetrifft EUROPA
•Nehmen Sie keine
Veränderungen am Fahrzeug
vor, die die TPMS-Funktion
beeinträchtigen könnten.
•Handelsübliche Räder haben
keinen TPMS-Sensor. Zu Ihrer
Sicherheit empfehlen wir die
Verwendung von Ersatzteilen,
die bei einem HYUNDAI-
Vertragshändler erworben
wurden.
•Verwenden Sie bei
handelsüblichen Rädern
einen von HYUNDAI
zugelassenen TPMS-Sensor.
Wenn Ihr Fahrzeug nicht mit
einem TPMS-Sensor
ausgerüstet ist oder das
TPMS nicht ordnungsgemäß
funktioniert, kommt Ihr
Fahrzeug möglicherweise
nicht über die nächste
Hauptuntersuchung. (Fortsetzung)
(Fortsetzung)
❈Alle im unten genannten
Zeitraum in EUROPA
verkauften Fahrzeuge
müssen mit TPMS
ausgestattet sein.- Neues Fahrzeugmodell: 1. November 2012 ~
- Aktuelles Fahrzeugmodell: 1. November 2014~ (auf
Grundlage der
Fahrzeugzulassungen)
VORSICHT

6-42
Pannenhilfe
Informationen
Wenn ein repariertes oder ersetztes
Rad wieder am Fahrzeug montiert
wird, ziehen Sie die Radmutter auf ein
Anzugsdrehmoment von 11 - 13 kgm
an.
Ausführung B
Bitte lesen Sie vor der Verwendung
die Anweisungen in diesem
Handbuch sorgfältig durch und
befolgen Sie diese, um eine sichere
Anwendung zu gewährleisten.
(1) Kompressor
(2) Dichtmittelflasche
Das Tire Mobility Kit dient lediglich
der provisorischen Reparatur des
Reifens. Wir empfehlen, den Reifen
danach möglichst umgehend in einer
HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.i
Reifendrucksensor (bei
Ausstattung mit TPMS)
Beim Ersetzen des Reifens
durch einen neuen Reifen sollte
das Dichtmittel von
Reifenluftdrucksensor und Rad
entfernt und der
Reifenluftdrucksensor von
einer Vertragswerkstatt
überprüft werden.
ACHTUNG
OAEPH067008
Benutzen Sie das Tire Mobility
Kit nicht, wenn mehrere Reifen
defekt sind: Das
Reifendichtmittel aus dem Tire
Mobility Kit reicht nur für einen
Reifen.
ACHTUNG
Verwenden Sie das Tire Mobility
Kit nicht zum Reparieren
undichter Reifenflanken.
Andernfalls besteht
Unfallgefahr aufgrund von
Reifenschäden.
VORSICHT
Lassen Sie den Reifen
möglichst zeitnah reparieren.
Nach dem Aufpumpen mit dem
Tire Mobility Kit kann der Reifen
jederzeit Luft verlieren.
VORSICHT

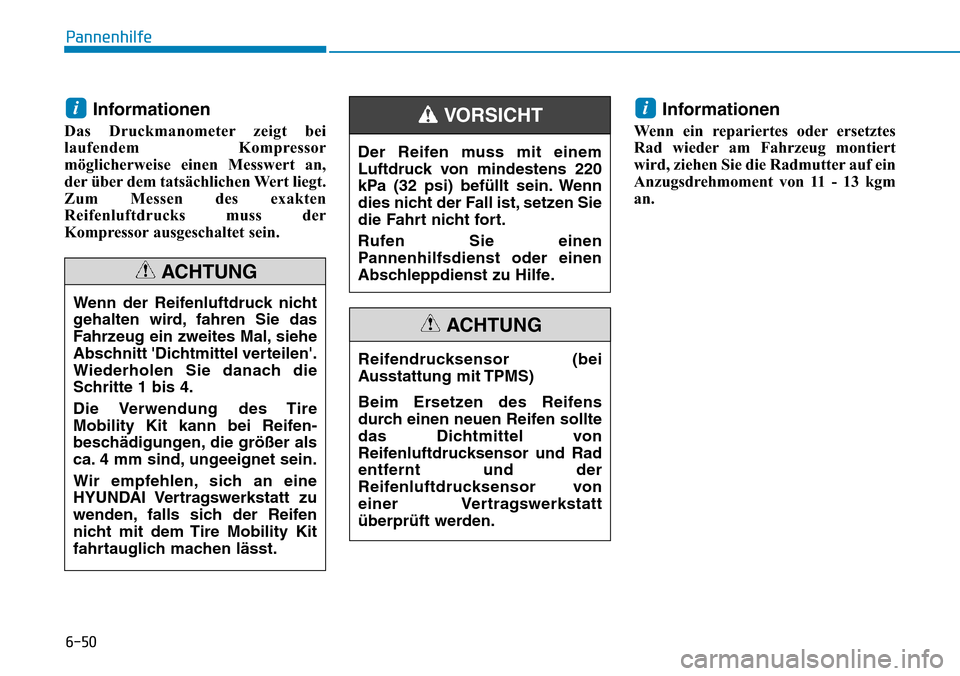

6-50
Pannenhilfe
Informationen
Das Druckmanometer zeigt bei
laufendem Kompressor
möglicherweise einen Messwert an,
der über dem tatsächlichen Wert liegt.
Zum Messen des exakten
Reifenluftdrucks muss der
Kompressor ausgeschaltet sein.
Informationen
Wenn ein repariertes oder ersetztes
Rad wieder am Fahrzeug montiert
wird, ziehen Sie die Radmutter auf ein
Anzugsdrehmoment von 11 - 13 kgm
an.
ii
Reifendrucksensor (bei
Ausstattung mit TPMS)
Beim Ersetzen des Reifens
durch einen neuen Reifen sollte
das Dichtmittel von
Reifenluftdrucksensor und Rad
entfernt und der
Reifenluftdrucksensor von
einer Vertragswerkstatt
überprüft werden.
ACHTUNG
Der Reifen muss mit einem
Luftdruck von mindestens 220
kPa (32 psi) befüllt sein. Wenn
dies nicht der Fall ist, setzen Sie
die Fahrt nicht fort.
Rufen Sie einen
Pannenhilfsdienst oder einen
Abschleppdienst zu Hilfe.
VORSICHT
Wenn der Reifenluftdruck nicht
gehalten wird, fahren Sie das
Fahrzeug ein zweites Mal, siehe
Abschnitt 'Dichtmittel verteilen'.
Wiederholen Sie danach die
Schritte 1 bis 4.
Die Verwendung des Tire
Mobility Kit kann bei Reifen-
beschädigungen, die größer als
ca. 4 mm sind, ungeeignet sein.
Wir empfehlen, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden, falls sich der Reifen
nicht mit dem Tire Mobility Kit
fahrtauglich machen lässt.
ACHTUNG

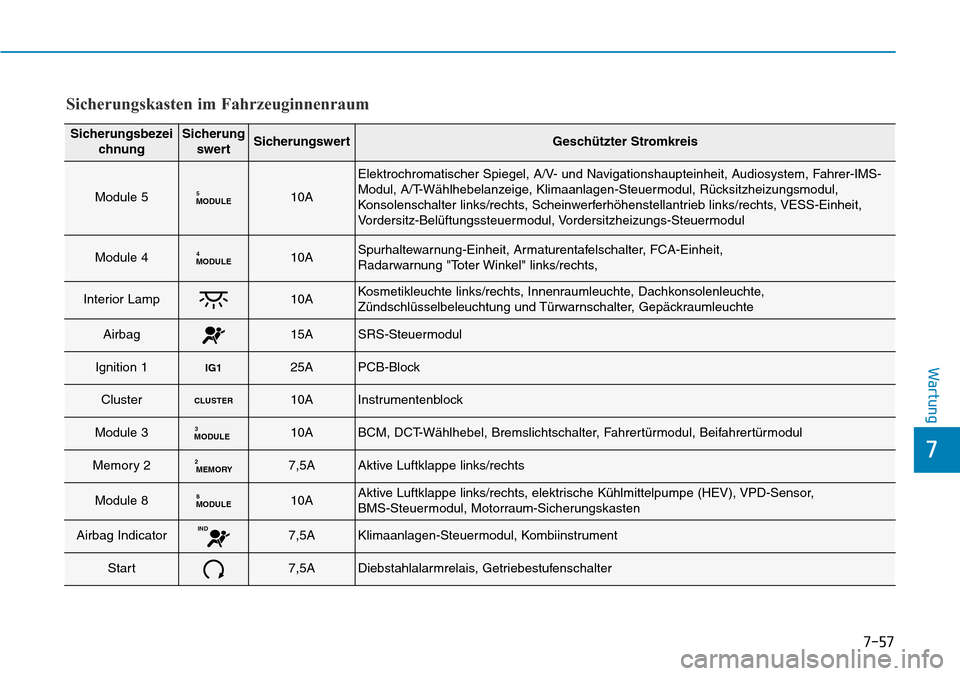

7-57
7
Wartung
Sicherungskasten im Fahrzeuginnenraum
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Module 5MODULE510A
Elektrochromatischer Spiegel, A/V- und Navigationshaupteinheit, Audiosystem, Fahrer-IMS-
Modul, A/T-Wählhebelanzeige, Klimaanlagen-Steuermodul, Rücksitzheizungsmodul,
Konsolenschalter links/rechts, Scheinwerferhöhenstellantrieb links/rechts, VESS-Einheit,
Vordersitz-Belüftungssteuermodul, Vordersitzheizungs-Steuermodul
Module 4MODULE410ASpurhaltewarnung-Einheit, Armaturentafelschalter, FCA-Einheit,
Radarwarnung "Toter Winkel" links/rechts,
Interior Lamp10AKosmetikleuchte links/rechts, Innenraumleuchte, Dachkonsolenleuchte,
Zündschlüsselbeleuchtung und Türwarnschalter, Gepäckraumleuchte
Airbag15ASRS-Steuermodul
Ignition 1IG125APCB-Block
ClusterCLUSTER10AInstrumentenblock
Module 3MODULE310ABCM, DCT-Wählhebel, Bremslichtschalter, Fahrertürmodul, Beifahrertürmodul
Memory 2MEMORY27,5AAktive Luftklappe links/rechts
Module 8MODULE810AAktive Luftklappe links/rechts, elektrische Kühlmittelpumpe (HEV), VPD-Sensor,
BMS-Steuermodul, Motorraum-Sicherungskasten
Airbag IndicatorIND7,5AKlimaanlagen-Steuermodul, Kombiinstrument
Start7,5ADiebstahlalarmrelais, Getriebestufenschalter

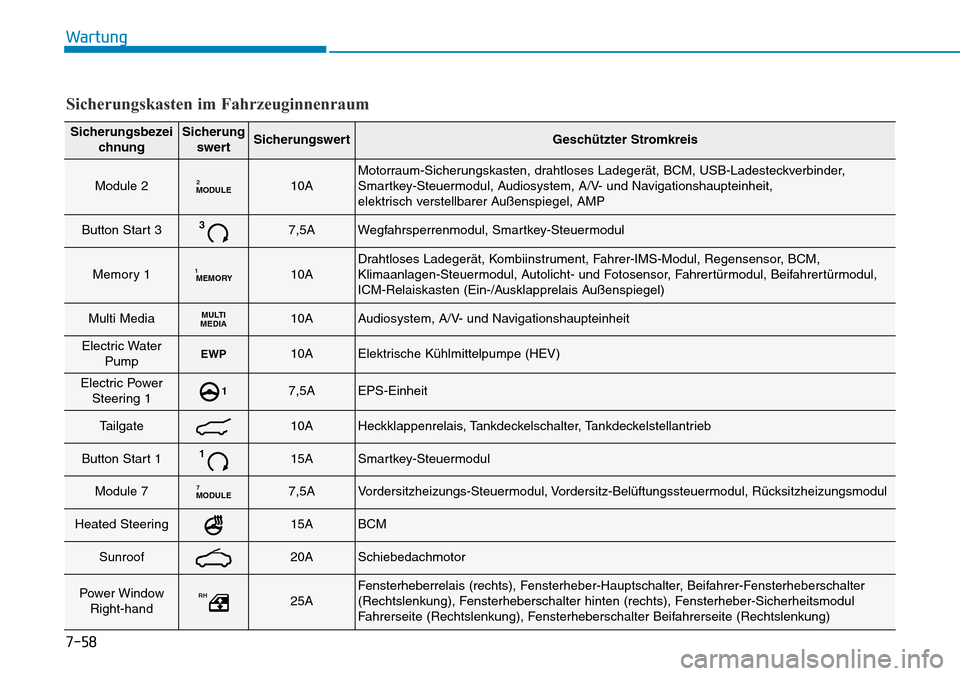

7-58
Wartung
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Module 2MODULE210AMotorraum-Sicherungskasten, drahtloses Ladegerät, BCM, USB-Ladesteckverbinder,
Smartkey-Steuermodul, Audiosystem, A/V- und Navigationshaupteinheit,
elektrisch verstellbarer Außenspiegel, AMP
Button Start 337,5AWegfahrsperrenmodul, Smartkey-Steuermodul
Memory 1MEMORY110ADrahtloses Ladegerät, Kombiinstrument, Fahrer-IMS-Modul, Regensensor, BCM,
Klimaanlagen-Steuermodul, Autolicht- und Fotosensor, Fahrertürmodul, Beifahrertürmodul,
ICM-Relaiskasten (Ein-/Ausklapprelais Außenspiegel)
Multi MediaMULTI
MEDIA10AAudiosystem, A/V- und Navigationshaupteinheit
Electric Water
PumpEWP10AElektrische Kühlmittelpumpe (HEV)
Electric PowerSteering 117,5AEPS-Einheit
Tailgate10AHeckklappenrelais, Tankdeckelschalter, Tankdeckelstellantrieb
Button Start 1115ASmartkey-Steuermodul
Module 7MODULE77,5AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul, Rücksitzheizungsmodul
Heated Steering15ABCM
Sunroof20ASchiebedachmotor
Power WindowRight-handRH25AFensterheberrelais (rechts), Fensterheber-Hauptschalter, Beifahrer-Fensterheberschalter
(Rechtslenkung), Fensterheberschalter hinten (rechts), Fensterheber-Sicherheitsmodul
Fahrerseite (Rechtslenkung), Fensterheberschalter Beifahrerseite (Rechtslenkung)
Sicherungskasten im Fahrzeuginnenraum
