2019 FIAT FIORINO AUX

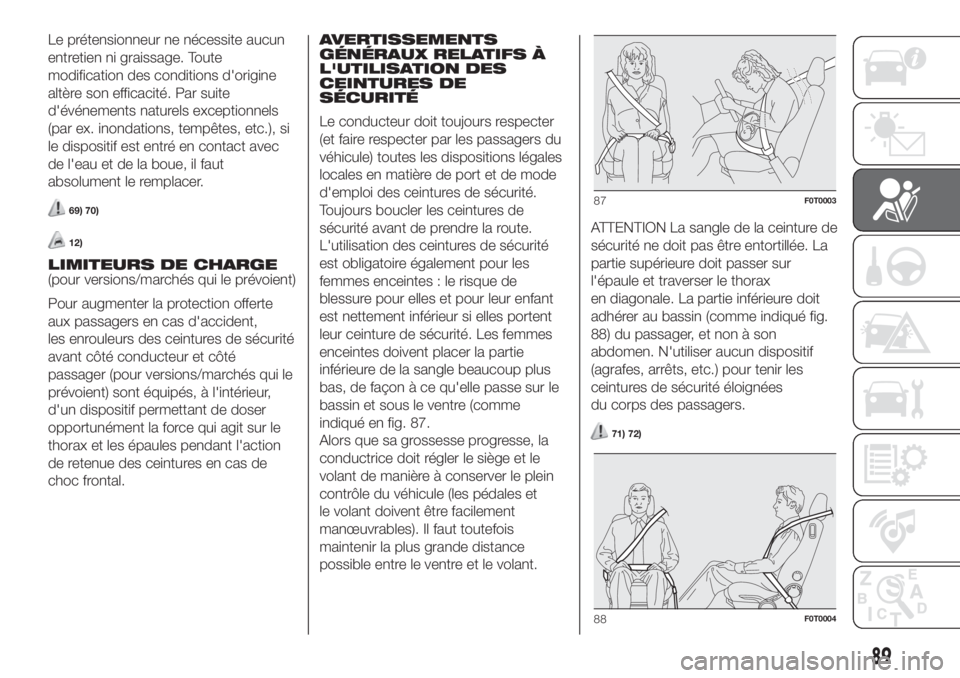

Le prétensionneur ne nécessite aucun
entretien ni graissage. Toute
modification des conditions d'origine
altère son efficacité. Par suite
d'événements naturels exceptionnels
(par ex. inondations, tempêtes, etc.), si
le dispositif est entré en contact avec
de l'eau et de la boue, il faut
absolument le remplacer.
69) 70)
12)
LIMITEURS DE CHARGE
(pour versions/marchés qui le prévoient)
Pour augmenter la protection offerte
aux passagers en cas d'accident,
les enrouleurs des ceintures de sécurité
avant côté conducteur et côté
passager (pour versions/marchés qui le
prévoient) sont équipés, à l'intérieur,
d'un dispositif permettant de doser
opportunément la force qui agit sur le
thorax et les épaules pendant l'action
de retenue des ceintures en cas de
choc frontal.AVERTISSEMENTS
GÉNÉRAUX RELATIFS À
L'UTILISATION DES
CEINTURES DE
SÉCURITÉ
Le conducteur doit toujours respecter
(et faire respecter par les passagers du
véhicule) toutes les dispositions légales
locales en matière de port et de mode
d'emploi des ceintures de sécurité.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
L'utilisation des ceintures de sécurité
est obligatoire également pour les
femmes enceintes : le risque de
blessure pour elles et pour leur enfant
est nettement inférieur si elles portent
leur ceinture de sécurité. Les femmes
enceintes doivent placer la partie
inférieure de la sangle beaucoup plus
bas, de façon à ce qu'elle passe sur le
bassin et sous le ventre (comme
indiqué en fig. 87.
Alors que sa grossesse progresse, la
conductrice doit régler le siège et le
volant de manière à conserver le plein
contrôle du véhicule (les pédales et
le volant doivent être facilement
manœuvrables). Il faut toutefois
maintenir la plus grande distance
possible entre le ventre et le volant.ATTENTION La sangle de la ceinture de
sécurité ne doit pas être entortillée. La
partie supérieure doit passer sur
l'épaule et traverser le thorax
en diagonale. La partie inférieure doit
adhérer au bassin (comme indiqué fig.
88) du passager, et non à son
abdomen. N'utiliser aucun dispositif
(agrafes, arrêts, etc.) pour tenir les
ceintures de sécurité éloignées
du corps des passagers.
71) 72)
87F0T0003
88F0T0004
89

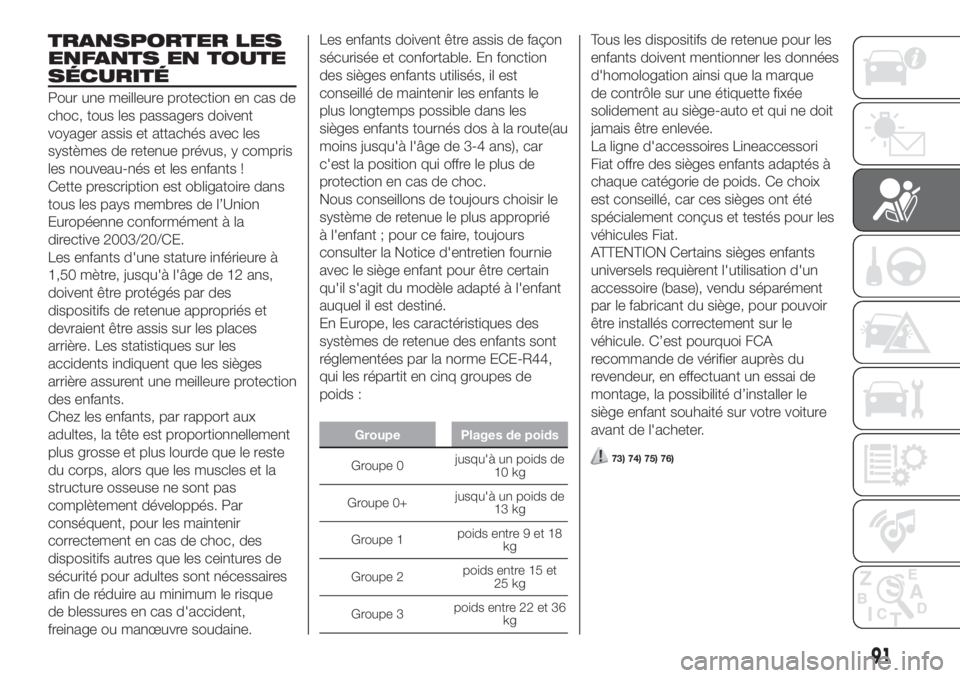

TRANSPORTER LES
ENFANTS EN TOUTE
SÉCURITÉ
Pour une meilleure protection en cas de
choc, tous les passagers doivent
voyager assis et attachés avec les
systèmes de retenue prévus, y compris
les nouveau-nés et les enfants !
Cette prescription est obligatoire dans
tous les pays membres de l’Union
Européenne conformément à la
directive 2003/20/CE.
Les enfants d'une stature inférieure à
1,50 mètre, jusqu'à l'âge de 12 ans,
doivent être protégés par des
dispositifs de retenue appropriés et
devraient être assis sur les places
arrière. Les statistiques sur les
accidents indiquent que les sièges
arrière assurent une meilleure protection
des enfants.
Chez les enfants, par rapport aux
adultes, la tête est proportionnellement
plus grosse et plus lourde que le reste
du corps, alors que les muscles et la
structure osseuse ne sont pas
complètement développés. Par
conséquent, pour les maintenir
correctement en cas de choc, des
dispositifs autres que les ceintures de
sécurité pour adultes sont nécessaires
afin de réduire au minimum le risque
de blessures en cas d'accident,
freinage ou manœuvre soudaine.Les enfants doivent être assis de façon
sécurisée et confortable. En fonction
des sièges enfants utilisés, il est
conseillé de maintenir les enfants le
plus longtemps possible dans les
sièges enfants tournés dos à la route(au
moins jusqu'à l'âge de 3-4 ans), car
c'est la position qui offre le plus de
protection en cas de choc.
Nous conseillons de toujours choisir le
système de retenue le plus approprié
à l'enfant ; pour ce faire, toujours
consulter la Notice d'entretien fournie
avec le siège enfant pour être certain
qu'il s'agit du modèle adapté à l'enfant
auquel il est destiné.
En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
qui les répartit en cinq groupes de
poids :
Groupe Plages de poids
Groupe 0jusqu'à un poids de
10 kg
Groupe 0+jusqu'à un poids de
13 kg
Groupe 1poids entre 9 et 18
kg
Groupe 2poids entre 15 et
25 kg
Groupe 3poids entre 22 et 36
kg
Tous les dispositifs de retenue pour les
enfants doivent mentionner les données
d'homologation ainsi que la marque
de contrôle sur une étiquette fixée
solidement au siège-auto et qui ne doit
jamais être enlevée.
La ligne d'accessoires Lineaccessori
Fiat offre des sièges enfants adaptés à
chaque catégorie de poids. Ce choix
est conseillé, car ces sièges ont été
spécialement conçus et testés pour les
véhicules Fiat.
ATTENTION Certains sièges enfants
universels requièrent l'utilisation d'un
accessoire (base), vendu séparément
par le fabricant du siège, pour pouvoir
être installés correctement sur le
véhicule. C’est pourquoi FCA
recommande de vérifier auprès du
revendeur, en effectuant un essai de
montage, la possibilité d’installer le
siège enfant souhaité sur votre voiture
avant de l'acheter.
73) 74) 75) 76)
91

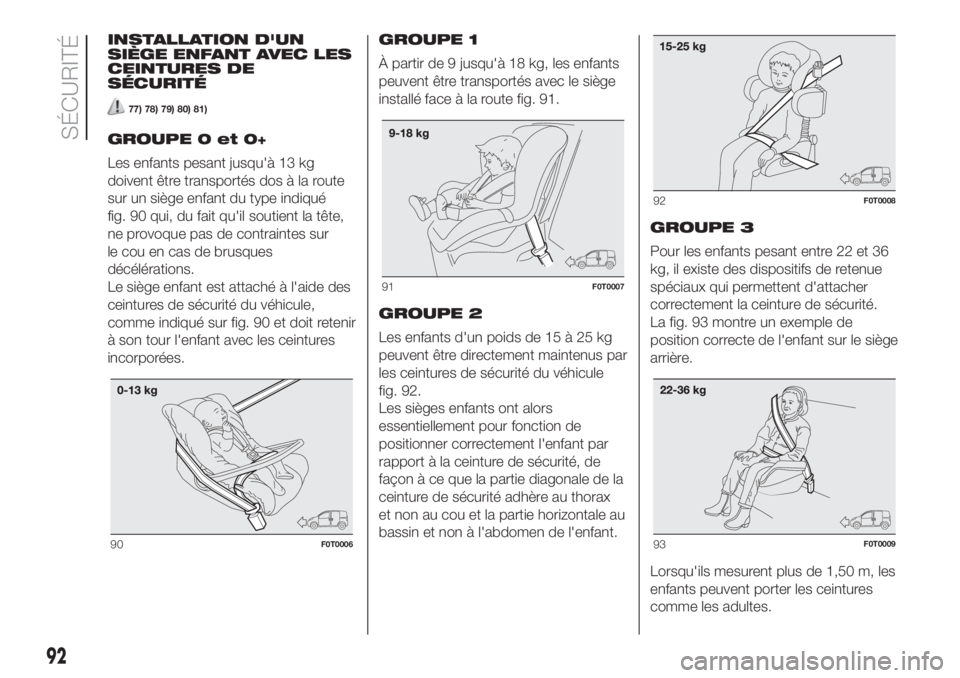

INSTALLATION D'UN
SIÈGE ENFANT AVEC LES
CEINTURES DE
SÉCURITÉ
77) 78) 79) 80) 81)
GROUPE 0 et 0+
Les enfants pesant jusqu'à 13 kg
doivent être transportés dos à la route
sur un siège enfant du type indiqué
fig. 90 qui, du fait qu'il soutient la tête,
ne provoque pas de contraintes sur
le cou en cas de brusques
décélérations.
Le siège enfant est attaché à l'aide des
ceintures de sécurité du véhicule,
comme indiqué sur fig. 90 et doit retenir
à son tour l'enfant avec les ceintures
incorporées.GROUPE 1
À partir de 9 jusqu'à 18 kg, les enfants
peuvent être transportés avec le siège
installé face à la route fig. 91.
GROUPE 2
Les enfants d'un poids de 15 à 25 kg
peuvent être directement maintenus par
les ceintures de sécurité du véhicule
fig. 92.
Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture de sécurité adhère au thorax
et non au cou et la partie horizontale au
bassin et non à l'abdomen de l'enfant.GROUPE 3
Pour les enfants pesant entre 22 et 36
kg, il existe des dispositifs de retenue
spéciaux qui permettent d'attacher
correctement la ceinture de sécurité.
La fig. 93 montre un exemple de
position correcte de l'enfant sur le siège
arrière.
Lorsqu'ils mesurent plus de 1,50 m, les
enfants peuvent porter les ceintures
comme les adultes.
90F0T0006
91F0T0007
92F0T0008
93F0T0009
92
SÉCURITÉ

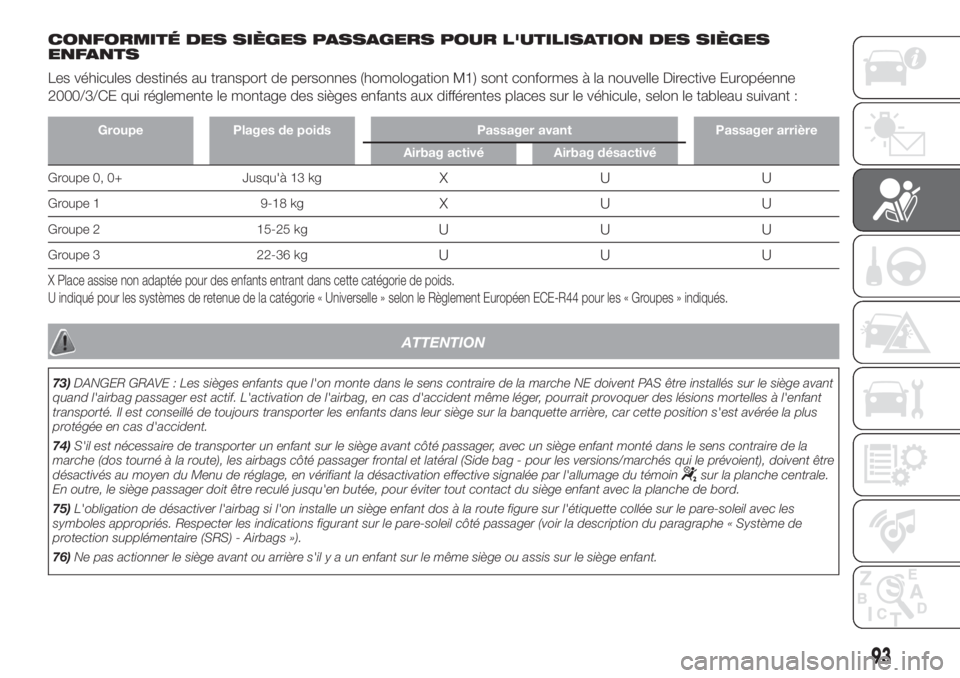

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES
ENFANTS
Les véhicules destinés au transport de personnes (homologation M1) sont conformes à la nouvelle Directive Européenne
2000/3/CE qui réglemente le montage des sièges enfants aux différentes places sur le véhicule, selon le tableau suivant :
Groupe Plages de poids Passager avant Passager arrière
Airbag activé Airbag désactivé
Groupe 0, 0+ Jusqu'à 13 kgXUU
Groupe 1 9-18 kgXUU
Groupe 2 15-25 kgUUU
Groupe 3 22-36 kgUUU
X Place assise non adaptée pour des enfants entrant dans cette catégorie de poids.
U indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement Européen ECE-R44 pour les « Groupes » indiqués.
ATTENTION
73)DANGER GRAVE : Les sièges enfants que l'on monte dans le sens contraire de la marche NE doivent PAS être installés sur le siège avant
quand l'airbag passager est actif. L'activation de l'airbag, en cas d'accident même léger, pourrait provoquer des lésions mortelles à l'enfant
transporté. Il est conseillé de toujours transporter les enfants dans leur siège sur la banquette arrière, car cette position s'est avérée la plus
protégée en cas d'accident.
74)S'il est nécessaire de transporter un enfant sur le siège avant côté passager, avec un siège enfant monté dans le sens contraire de la
marche (dos tourné à la route), les airbags côté passager frontal et latéral (Side bag - pour les versions/marchés qui le prévoient), doivent être
désactivés au moyen du Menu de réglage, en vérifiant la désactivation effective signalée par l'allumage du témoin
sur la planche centrale.
En outre, le siège passager doit être reculé jusqu'en butée, pour éviter tout contact du siège enfant avec la planche de bord.
75)L'obligation de désactiver l'airbag si l'on installe un siège enfant dos à la route figure sur l'étiquette collée sur le pare-soleil avec les
symboles appropriés. Respecter les indications figurant sur le pare-soleil côté passager (voir la description du paragraphe « Système de
protection supplémentaire (SRS) - Airbags »).
76)Ne pas actionner le siège avant ou arrière s'ilyaunenfant sur le même siège ou assis sur le siège enfant.
93

INSTALLATION
SIÈGE ENFANT
ISOFIX
(pour versions/marchés qui le
prévoient)
82) 83)
Sur certaines versions, les places
arrière externes sont équipées
de fixations ISOFIX, pour le montage
d'un siège enfant de manière rapide,
simple et sûre.
Le système ISOFIX permet de monter
des systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité du véhicule mais en attachant
directement le siège enfant à trois
fixations présentes sur le véhicule.
Il est possible d'effectuer un montage
mixte de sièges enfants traditionnels et
Isofix sur des places différentes du
véhicule.
À titre indicatif, fig. 94 présente un
exemple de siège enfant ISOFIX
Universel qui couvre le groupe de
poids: 1.
ATTENTION La figure fig. 94 est fournie
uniquement à titre indicatif pour le
montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixations
métalliques A fig. 95 situées sur l'arrière
du coussin du siège arrière, au point
de contact avec le dossier, puis fixer la
sangle supérieure (disponible avec le
siège enfant) à la fixation B fig. 96
située derrière le dossier du siège, dans
la partie inférieure.
94F0T0010
95F0T0145
96F0T0284
95

Nous indiquons ci-après
les principales normes
de sécurité à suivre
pour le transport
d'enfants.
Principales précautions à suivre pour
transporter des enfants en toute
sécurité :
Installer les sièges enfants sur la
banquette arrière, car cette position
s'avère être la plus protégée en cas de
choc.
Conserver le siège enfant tourné dos
à la route le plus longtemps possible,
si possible jusqu'à l'âge de 3-4 ans de
l'enfant.
En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, au moyen de l'allumage
permanent du témoin
sur la planche
de bord, la désactivation effective fig.
97.
Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les garder dans le véhicule
avec les papiers et cette Notice. Ne
jamais utiliser de sièges enfants
dépourvus de mode d'emploi.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Toujours vérifier que les ceintures de
sécurité n'appuient pas sur le cou de
l'enfant.
Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
Pendant le voyage, ne pas
permettre à l'enfant de prendre des
positions anormales ou de déboucler
sa ceinture de sécurité.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Ne jamais transporter d'enfants en
les tenant dans les bras, même s'il
s'agit de nouveaux-nés. Personne, en
effet, n'est en mesure de les retenir
en cas de choc.
Si le véhicule a subit un accident ou
un accrochage, remplacer le siège-auto
par un neuf. De plus remplacer, selon
le type de siège enfant installé, les
systèmes d'ancrage Isofix ou la
ceinture de sécurité à laquelle le siège
enfant était attaché.
Si nécessaire, enlever l'appuie-tête
arrière pour faciliter l'installation du
siège-enfant. L'appuie-tête doit
toujours être installé dans le véhicule si
le poste est destiné à un adulte ou à
un enfant assis sur un réhausseur sans
dossier.
ATTENTION
82)Ne monter le siège enfant que lorsque
le véhicule est à l'arrêt. Le siège enfant
est correctement fixé aux attaches de
pré-équipement quand on entend les
déclics qui confirment qu'il est bien
accroché. Toujours se conformer aux
instructions de positionnement, montage
et démontage, fournies obligatoirement par
le fabricant du siège enfant. Si un siège
enfant ISOFIX/Universel n'est pas fixé avec
les trois ancrages, le siège enfant ne sera
pas en mesure de protéger correctement
l'enfant. En cas d'accident, l'enfant risque
des lésions graves, voire mortelles.
83)Ne jamais utiliser le même ancrage
inférieur pour installer plusieurs systèmes
de protection pour enfants.
97F0T0505
98
SÉCURITÉ

SYSTÈME DE
PROTECTION
SUPPLÉMENTAIRE
(SRS) - AIRBAGS
Le véhicule peut être équipé de :
airbag frontal conducteur ;
airbag frontal passager ;
airbags latéraux avant de protection
thoracique-pelvienne (Side bag).
L'emplacement des airbags est
marqué, sur la voiture, par l'inscription «
AIRBAG » au milieu du volant, sur la
planche de bord, sur le revêtement
latéral ou sur une étiquette se trouvant
à proximité du point d'ouverture de
l'airbag.
AIRBAGS FRONTAUX
Le véhicule est équipé d’airbags
frontaux pour le conducteur et
le passager (pour les versions/marchés,
où cela est prévu).
Les airbags frontaux conducteur/
passager (pour les versions/marchés,
où cela est prévu) protègent les
occupants des places avant en cas de
chocs frontaux de sévérité moyenne-
élevée en interposant le coussin entre
l'occupant et le volant ou la planche de
bord.
La non-activation de ces airbags en cas
d'autres types de chocs (latéral, arrière,
capotage, etc.) n'est pas un indice de
dysfonctionnement du système.
En cas de choc frontal, une centrale
électronique déclenche au besoin
le gonflage du coussin.
Le coussin se déploie instantanément,
en s'interposant entre le corps des
passagers à l'avant et les structures
pouvant provoquer des lésions ; le
coussin se dégonfle aussitôt après.Les airbags frontaux conducteur/
passager (pour les versions/marchés,
où cela est prévu) ne remplacent pas
mais complètent l'utilisation des
ceintures de sécurité, qu'il est toujours
recommandé d'utiliser, comme le
prescrit d'ailleurs la législation en
Europe et dans la plupart des pays
extra-européens.
En cas de choc, une personne qui n'a
pas bouclé sa ceinture de sécurité
est projetée vers l'avant et peut heurter
le coussin en train de se déployer.
Dans ce cas, la protection offerte par le
coussin est amoindrie.
Les airbags frontaux peuvent ne pas
s'activer dans les cas suivants :
chocs frontaux avec des objets très
déformables, qui ne concernent pas
la surface frontale du véhicule (par
exemple aile contre le rail de sécurité) ;
véhicule encastré sous d'autres
véhicules ou sous des barrières de
protection (par exemple sous un
camion ou un rail de protection) ;
99

La non-activation dans les conditions
décrites ci-dessus est due au fait que
les airbags pourraient n'offrir aucune
protection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation serait
inopportune. Dans ces cas, la
non-activation n'indique pas le
dysfonctionnement du système.
84)
Les airbags frontaux côté conducteur
et côté passager ont été étudiés et
étalonnés pour offrir la meilleure
protection des occupants des places
avant portant des ceintures de sécurité.
Leur volume lors du gonflage
maximum remplit la plupart de l'espace
entre le volant et le conducteur et
entre la planche et le passager.
En cas de chocs frontaux non sévères
(pour lesquels l'action de retenue
exercée par les ceintures de sécurité
est suffisante), les airbags ne s'activent
pas. Par conséquent, il est dans tous
les cas nécessaire d'utiliser les
ceintures de sécurité qui, en cas de
choc frontal, assurent toujours la bonne
position de l'occupant.AIRBAG FRONTAL CÔTÉ
CONDUCTEUR
Il est formé d'un coussin à gonflage
instantané contenu dans un logement
situé au centre du volant fig. 98.
AIRBAG FRONTAL CÔTÉ
PASSAGER
(pour versions/marchés qui le prévoient)Il est formé d'un coussin à gonflage
instantané, contenu dans un logement
approprié situé dans la planche de bord
fig. 99 et plus volumineux que l'airbag
côté conducteur.
85)
AIRBAG FRONTAL CÔTÉ
PASSAGER ET SIÈGES
ENFANTS
Les sièges enfants dos à la route ne
doivent JAMAIS être installés sur le
siège avant lorsque l'airbag passager
est activé, parce que l'activation de
l'airbag en cas de choc pourrait
provoquer des lésions mortelles à
l'enfant transporté.
RespecterÀ LA LETTREfig. 100 les
recommandations de l'étiquette
apposée sur le pare-soleil côté
passager.
98F0T0052
99F0T0033
100F0T0950
100
SÉCURITÉ
