2019 FIAT 500L LIVING Brugs- og vedligeholdelsesvejledning (in Danish)

VIGTIGT Den elektroniske Dualdrive-
servostyring er karakteriseret ved
tilstedeværelsen af en dæmpende
effekt, der opnås elektronisk, ved
tilnærmelsen af endestoppet. Under
nogle manøvreringsforhold kan rattet
udføre en ekstra lille drejning frem
før det mekaniske stop. Dette er
normalt og ønsket for at undgå kraftige
påvirkninger på de mekaniske
komponenter, der er placeret inde i
anordningen.
TILKOBLING/
FRAKOBLING AF
SERVOSTYRING
32) 33)
Den elektriske servostyring tilkobles/
frakobles ved tryk på knappen fig. 50.
Aktiveringen af anordningen signaleres
ved tændingen af lysdioden på
knappen.Når servostyringen er slået til, er
modstanden i rattet mindre, hvorved
det bliver lettere at foretage
parkeringsmanøvrer. Funktionen er
derfor specielt nyttig ved kørsel i
byernes centrum.
BEMÆRK
32)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejde, der
medfører ændringer af styretøjet eller
ratakslen (f.eks. montering af ekstra
tyverisikring), da dette kan påvirke
systemets funktion og sikkerhed i negativ
retning og kan medføre bortfald af
garantibeføjelser samt bevirke, at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
33)Inden der udføres
vedligeholdelsesarbejder af nogen art, skal
man standse motoren, fjerne
tændingsnøglen og aktivere ratlåsen (især
hvis hjulene er løftet fra jorden). I tilfælde
hvor dette ikke er muligt (kan kun udføres
med tændingsnøglen i position MAR eller
ved gående motor), skal hovedsikringen for
den elektriske servostyring fjernes.
50F0Y0646C
39

LÆR INSTRUMENTGRUPPEN AT KENDE
Denne del af instruktionsbogen
indeholder oplysninger omkring,
hvordan man lærer, fortolker og bruger
instrumentgruppen korrekt.INSTRUMENTGRUPPE ................... 41
DISPLAY ......................................... 42
KONTROLLAMPER OG
MEDDELELSER .............................. 45
-Røde kontrollamper.......................... 45
-Ravgule kontrollamper....................... 50
-Grønne kontrollamper......................... 56
-Blå kontrollamper............................... 57
-SIGNALERING FOR LAVT NIVEAU AF
TILSÆTNINGSMIDDEL TIL
DIESELEMISSIONER AdBlue®
(UREA)................................................. 66
40
LÆR INSTRUMENTGRUPPEN AT KENDE

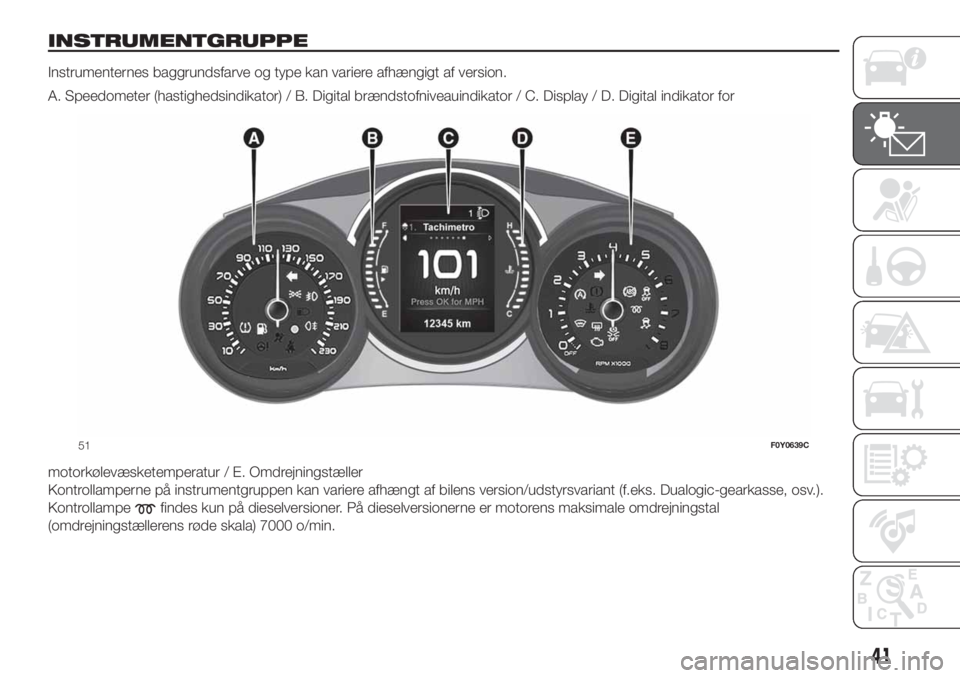

INSTRUMENTGRUPPE
Instrumenternes baggrundsfarve og type kan variere afhængigt af version.
A. Speedometer (hastighedsindikator) / B. Digital brændstofniveauindikator / C. Display / D. Digital indikator for
motorkølevæsketemperatur / E. Omdrejningstæller
Kontrollamperne på instrumentgruppen kan variere afhængt af bilens version/udstyrsvariant (f.eks. Dualogic-gearkasse, osv.).
Kontrollampe
findes kun på dieselversioner. På dieselversionerne er motorens maksimale omdrejningstal
(omdrejningstællerens røde skala) 7000 o/min.
51F0Y0639C
41

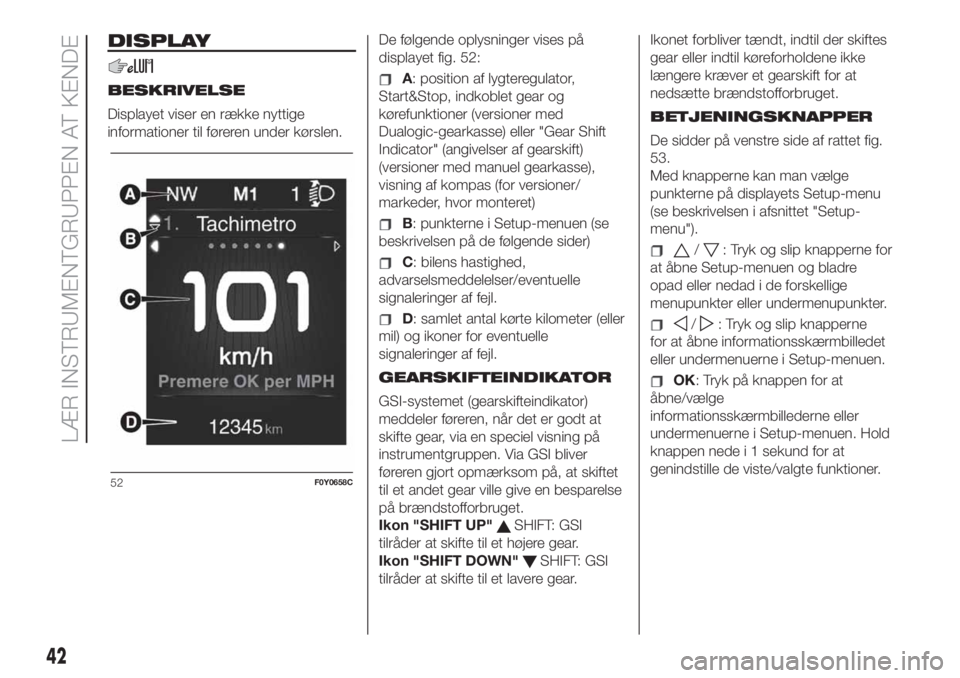

DISPLAY
BESKRIVELSE
Displayet viser en række nyttige
informationer til føreren under kørslen.De følgende oplysninger vises på
displayet fig. 52:A: position af lygteregulator,
Start&Stop, indkoblet gear og
kørefunktioner (versioner med
Dualogic-gearkasse) eller "Gear Shift
Indicator" (angivelser af gearskift)
(versioner med manuel gearkasse),
visning af kompas (for versioner/
markeder, hvor monteret)
B: punkterne i Setup-menuen (se
beskrivelsen på de følgende sider)
C: bilens hastighed,
advarselsmeddelelser/eventuelle
signaleringer af fejl.
D: samlet antal kørte kilometer (eller
mil) og ikoner for eventuelle
signaleringer af fejl.
GEARSKIFTEINDIKATOR
GSI-systemet (gearskifteindikator)
meddeler føreren, når det er godt at
skifte gear, via en speciel visning på
instrumentgruppen. Via GSI bliver
føreren gjort opmærksom på, at skiftet
til et andet gear ville give en besparelse
på brændstofforbruget.
Ikon "SHIFT UP"
SHIFT: GSI
tilråder at skifte til et højere gear.
Ikon "SHIFT DOWN"
SHIFT: GSI
tilråder at skifte til et lavere gear.Ikonet forbliver tændt, indtil der skiftes
gear eller indtil køreforholdene ikke
længere kræver et gearskift for at
nedsætte brændstofforbruget.
BETJENINGSKNAPPER
De sidder på venstre side af rattet fig.
53.
Med knapperne kan man vælge
punkterne på displayets Setup-menu
(se beskrivelsen i afsnittet "Setup-
menu").
/: Tryk og slip knapperne for
at åbne Setup-menuen og bladre
opad eller nedad i de forskellige
menupunkter eller undermenupunkter.
/: Tryk og slip knapperne
for at åbne informationsskærmbilledet
eller undermenuerne i Setup-menuen.
OK: Tryk på knappen for at
åbne/vælge
informationsskærmbillederne eller
undermenuerne i Setup-menuen. Hold
knappen nede i 1 sekund for at
genindstille de viste/valgte funktioner.
52F0Y0658C
42
LÆR INSTRUMENTGRUPPEN AT KENDE

SETUP-MENU
Setup-menuen indeholder følgende
punkter:
Speedometer
Trip
Vehicle info
Audio
Phone (afhængigt af versioner/
markeder)
Navigation (afhængigt af versioner/
markeder)
Alerts
Vehicle Setup
Når tændingsnøglen drejes til position
MAR, viser displayet det sidste
aktiverede punkt i menuen, før motoren
slukkes.BEMÆRK HvisUconnect™-systemet
er installeret, vises og styres visse
menupunkter på systemets display og
ikke på instrumentgruppens display
(se beskrivelsen i kapitlet "Multimedia"
eller i tillægget, som er tilgængeligt
online).
Vehicle Setup
Dette menupunkt gør det muligt at
ændre indstillingerne for:
"Display"
"Safety/ Assistance"
"Safety"
Display
Ved valg menupunktet "Display" kan
man åbne indstillinger/informationer
vedrørende: "Dimmer" (afhængigt
af versioner/markeder), "Screen Setup
", "See phone", "See navigation",
"Automatic Reset Trip B".
Safety/ Assistance
Vælg menupunktet "Safety/
Assistance", kan man åbne indstillinger/
informationer vedrørende: "City Brake
Control" (afhængig af versioner/
markeder), "Parking Sensors Volume",
"Warning Buzzer Volume".Safety
Ved valg menupunktet "Safety" kan
man åbne indstillinger/informationer
vedrørende: "Hill Holder" (afhængigt af
versioner/markeder), "Passenger
AIRBAG" (afhængigt af versioner/
markeder) "Belt Buzzer" "Speed Beep".
VIGTIGT Et utilstrækkeligt
motorolieniveau som følge af en
manglende påfyldning kan hindre bilens
normale funktioner, indtil den helt
ophører med at køre.
TRIP COMPUTER
"Trip computeren" gør det muligt at vise
oplysninger vedrørende bilens funktion,
når tændingsnøglen står i position
MAR.
Tripcomputeren består af:
Instant info: visning af data for
"Range" och "Current Consumption"
"Trip A"viser de følgende værdier:
"Travel Distance", "Travel Time",
"Average Consumption", "Average
Speed"
"Trip B"viser de følgende værdier:
"Travel Distance", "Travel Time",
"Average Consumption", "Average
Speed".
"Trip A" og "Trip B" overvåger "bilens
samlede rejser" uafhængigt af
hinanden. Funktionen "Trip B" kan slås
fra.
53F0Y0659C
43

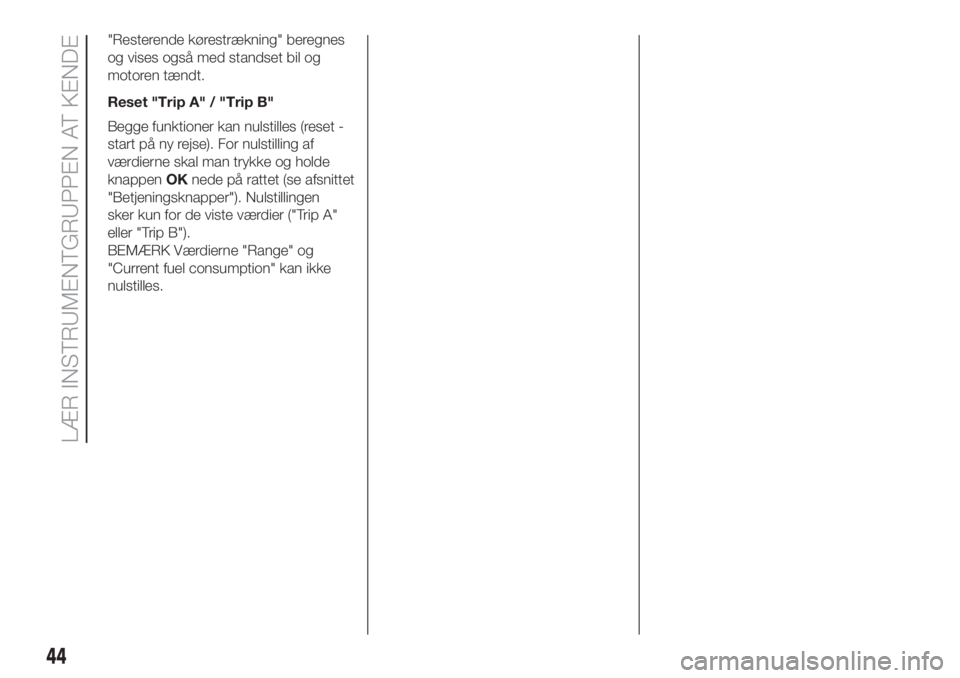

"Resterende kørestrækning" beregnes
og vises også med standset bil og
motoren tændt.
Reset "Trip A" / "Trip B"
Begge funktioner kan nulstilles (reset -
start på ny rejse). For nulstilling af
værdierne skal man trykke og holde
knappenOKnede på rattet (se afsnittet
"Betjeningsknapper"). Nulstillingen
sker kun for de viste værdier ("Trip A"
eller "Trip B").
BEMÆRK Værdierne "Range" og
"Current fuel consumption" kan ikke
nulstilles.
44
LÆR INSTRUMENTGRUPPEN AT KENDE

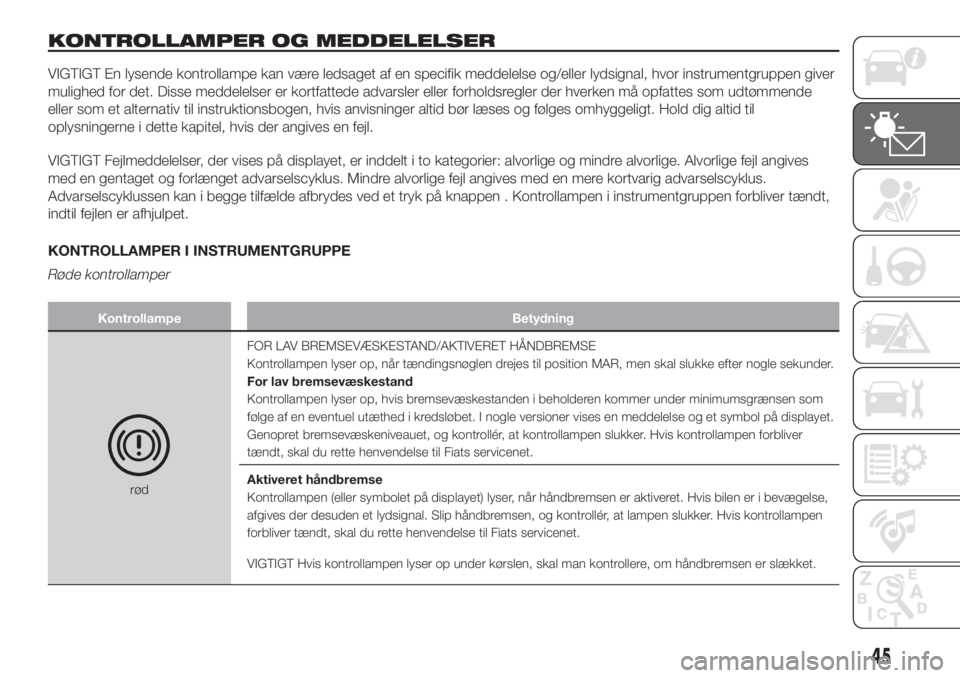

KONTROLLAMPER OG MEDDELELSER
VIGTIGT En lysende kontrollampe kan være ledsaget af en specifik meddelelse og/eller lydsignal, hvor instrumentgruppen giver
mulighed for det. Disse meddelelser er kortfattede advarsler eller forholdsregler der hverken må opfattes som udtømmende
eller som et alternativ til instruktionsbogen, hvis anvisninger altid bør læses og følges omhyggeligt. Hold dig altid til
oplysningerne i dette kapitel, hvis der angives en fejl.
VIGTIGT Fejlmeddelelser, der vises på displayet, er inddelt i to kategorier: alvorlige og mindre alvorlige. Alvorlige fejl angives
med en gentaget og forlænget advarselscyklus. Mindre alvorlige fejl angives med en mere kortvarig advarselscyklus.
Advarselscyklussen kan i begge tilfælde afbrydes ved et tryk på knappen . Kontrollampen i instrumentgruppen forbliver tændt,
indtil fejlen er afhjulpet.
KONTROLLAMPER I INSTRUMENTGRUPPE
Røde kontrollamper
Kontrollampe Betydning
rødFOR LAV BREMSEVÆSKESTAND/AKTIVERET HÅNDBREMSE
Kontrollampen lyser op, når tændingsnøglen drejes til position MAR, men skal slukke efter nogle sekunder.
For lav bremsevæskestand
Kontrollampen lyser op, hvis bremsevæskestanden i beholderen kommer under minimumsgrænsen som
følge af en eventuel utæthed i kredsløbet. I nogle versioner vises en meddelelse og et symbol på displayet.
Genopret bremsevæskeniveauet, og kontrollér, at kontrollampen slukker. Hvis kontrollampen forbliver
tændt, skal du rette henvendelse til Fiats servicenet.
Aktiveret håndbremse
Kontrollampen (eller symbolet på displayet) lyser, når håndbremsen er aktiveret. Hvis bilen er i bevægelse,
afgives der desuden et lydsignal. Slip håndbremsen, og kontrollér, at lampen slukker. Hvis kontrollampen
forbliver tændt, skal du rette henvendelse til Fiats servicenet.
VIGTIGT Hvis kontrollampen lyser op under kørslen, skal man kontrollere, om håndbremsen er slækket.
45

Kontrollampe Betydning
rød

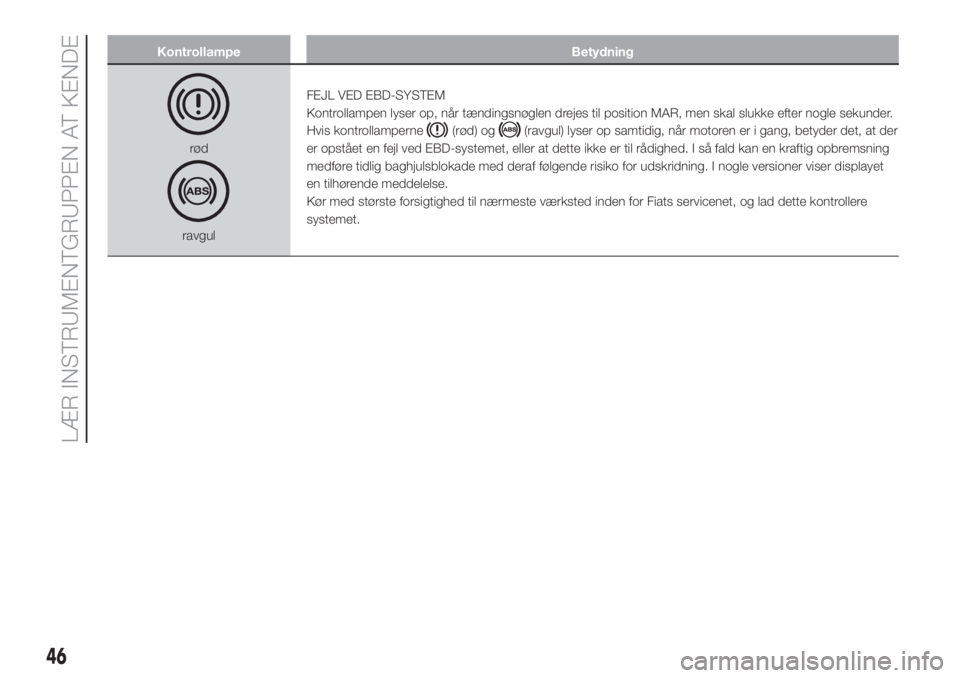

ravgulFEJL VED EBD-SYSTEM
Kontrollampen lyser op, når tændingsnøglen drejes til position MAR, men skal slukke efter nogle sekunder.
Hvis kontrollamperne
(rød) og(ravgul) lyser op samtidig, når motoren er i gang, betyder det, at der
er opstået en fejl ved EBD-systemet, eller at dette ikke er til rådighed. I så fald kan en kraftig opbremsning
medføre tidlig baghjulsblokade med deraf følgende risiko for udskridning. I nogle versioner viser displayet
en tilhørende meddelelse.
Kør med største forsigtighed til nærmeste værksted inden for Fiats servicenet, og lad dette kontrollere
systemet.
46
