2019 FIAT 500L LIVING Brugs- og vedligeholdelsesvejledning (in Danish)

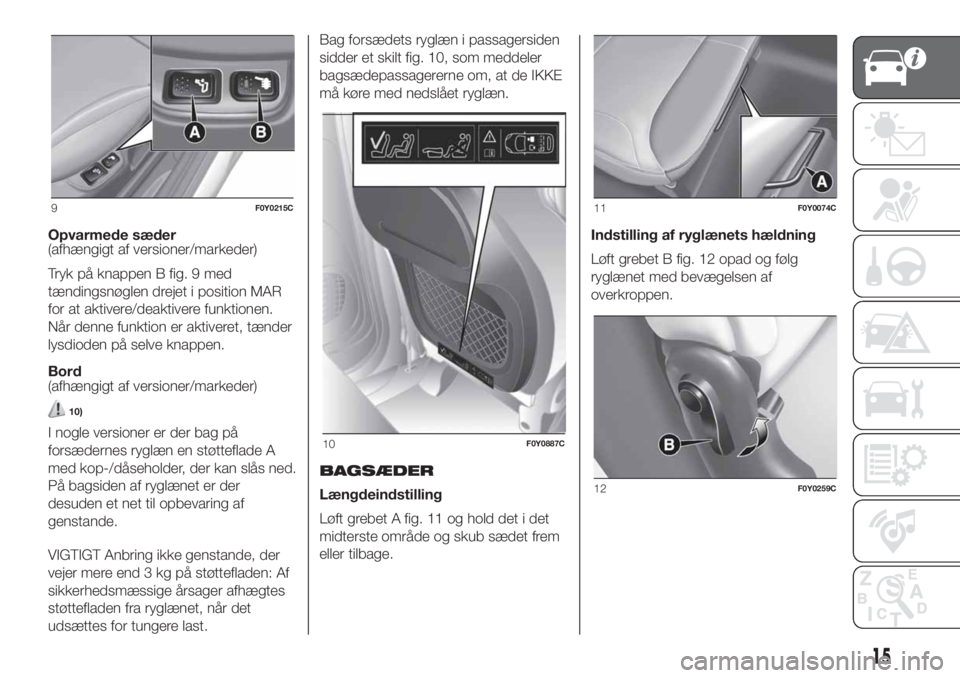

Opvarmede sæder
(afhængigt af versioner/markeder)
Tryk på knappen B fig. 9 med
tændingsnøglen drejet i position MAR
for at aktivere/deaktivere funktionen.
Når denne funktion er aktiveret, tænder
lysdioden på selve knappen.
Bord
(afhængigt af versioner/markeder)
10)
I nogle versioner er der bag på
forsædernes ryglæn en støtteflade A
med kop-/dåseholder, der kan slås ned.
På bagsiden af ryglænet er der
desuden et net til opbevaring af
genstande.
VIGTIGT Anbring ikke genstande, der
vejer mere end 3 kg på støttefladen: Af
sikkerhedsmæssige årsager afhægtes
støttefladen fra ryglænet, når det
udsættes for tungere last.Bag forsædets ryglæn i passagersiden
sidder et skilt fig. 10, som meddeler
bagsædepassagererne om, at de IKKE
må køre med nedslået ryglæn.
BAGSÆDER
Længdeindstilling
Løft grebet A fig. 11 og hold det i det
midterste område og skub sædet frem
eller tilbage.Indstilling af ryglænets hældning
Løft grebet B fig. 12 opad og følg
ryglænet med bevægelsen af
overkroppen.
9F0Y0215C
10F0Y0887C
11F0Y0074C
12F0Y0259C
15

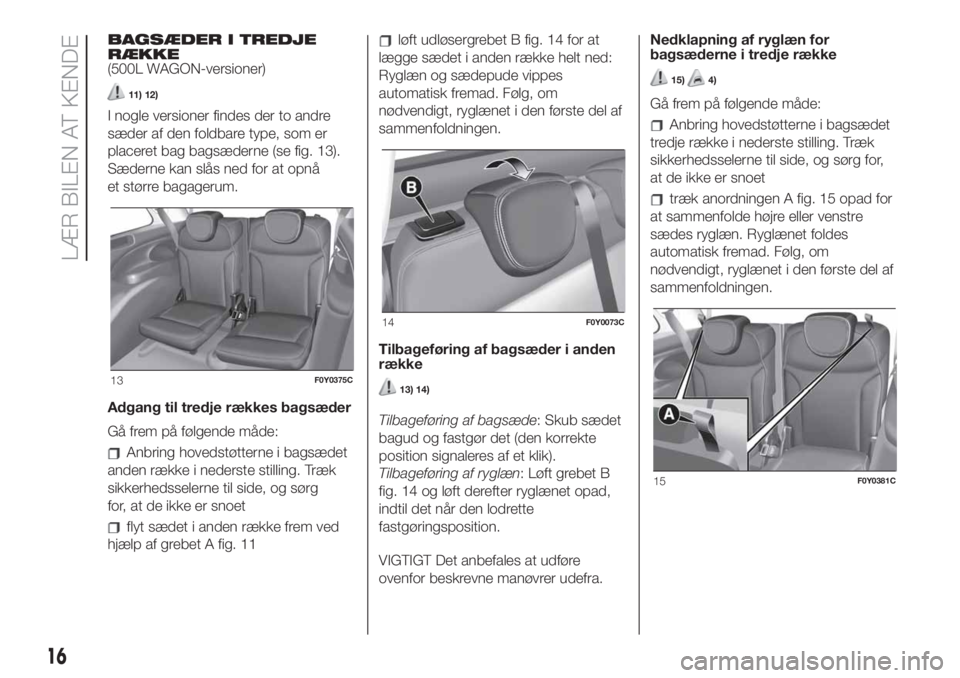

BAGSÆDER I TREDJE
RÆKKE
(500L WAGON-versioner)
11) 12)
I nogle versioner findes der to andre
sæder af den foldbare type, som er
placeret bag bagsæderne (se fig. 13).
Sæderne kan slås ned for at opnå
et større bagagerum.
Adgang til tredje rækkes bagsæder
Gå frem på følgende måde:
Anbring hovedstøtterne i bagsædet
anden række i nederste stilling. Træk
sikkerhedsselerne til side, og sørg
for, at de ikke er snoet
flyt sædet i anden række frem ved
hjælp af grebet A fig. 11
løft udløsergrebet B fig. 14 for at
lægge sædet i anden række helt ned:
Ryglæn og sædepude vippes
automatisk fremad. Følg, om
nødvendigt, ryglænet i den første del af
sammenfoldningen.
Tilbageføring af bagsæder i anden
række
13) 14)
Tilbageføring af bagsæde: Skub sædet
bagud og fastgør det (den korrekte
position signaleres af et klik).
Tilbageføring af ryglæn: Løft grebet B
fig. 14 og løft derefter ryglænet opad,
indtil det når den lodrette
fastgøringsposition.
VIGTIGT Det anbefales at udføre
ovenfor beskrevne manøvrer udefra.Nedklapning af ryglæn for
bagsæderne i tredje række
15)4)
Gå frem på følgende måde:
Anbring hovedstøtterne i bagsædet
tredje række i nederste stilling. Træk
sikkerhedsselerne til side, og sørg for,
at de ikke er snoet
træk anordningen A fig. 15 opad for
at sammenfolde højre eller venstre
sædes ryglæn. Ryglænet foldes
automatisk fremad. Følg, om
nødvendigt, ryglænet i den første del af
sammenfoldningen.
13F0Y0375C
14F0Y0073C
15F0Y0381C
16
LÆR BILEN AT KENDE

BEMÆRK
7)Alle indstillinger skal foretages, mens
bilen holder stille.
8)Når indstillingsgrebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at rykke
det frem og tilbage. Hvis sædet ikke er
låst, kan det uventet forskubbe sig, så man
mister herredømmet over bilen.
9)Fold ikke det forreste passagersæde
sammen som et bord, når der sidder
et barn på det eller i barnestolen.
10)Kør ikke med støttefladen åben: Sørg
altid for, at den er lukket korrekt.
11)Inden kørslen skal du kontrollere, at
sæderne vender i køreretningen og at de er
blokerede perfekt til
forankringsanordningerne. Kun i denne
position fungerer sikkerhedsselerne korrekt.
12)Under tilbageføringen af bagsæderne
i anden række skal du sætte dig korrekt på
bagsæderne i tredje række og sørge for,
at dine fødder ikke overskrider den røde
stribe på gulvet.
13)Hvis der sidder passagerer på sæderne
i tredje række, skal bagsædet i anden
række være korrekt forankret til gulvet og
ryglænet være i lodret position.
14)Kontrollér, at ryglænet er korrekt
fastgjort i begge sider, således at det ikke
kan vippe frem og ramme eventuelle
passagerer i tilfælde af en hård
opbremsning. Den korrekte tilkobling
angives med et metallisk klik.15)Håndtér ikke sædet, hvis der sidder et
barn på det.BEMÆRK
2)Sædernes betræk er modstandsdygtigt
mod det slid, der fremkommer ved normal
brug af bilen. Det er dog nødvendigt at
undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør
såsom metalspænder, beslag, fastgørelser
af velcro og lignende, idet disse med et
højt tryk på samme sted trykker på trådene
og herved vil kunne fremkalde brud på
nogle af trådene med en heraf følgende
beskadigelse af betrækket.
3)Inden det forreste passagersædes
ryglæn foldes helt ned som et bord, skal
alle eventuelle ting på det fjernes.
4)Inden ryglænet foldes helt ned, skal alle
eventuelle ting på det fjernes.

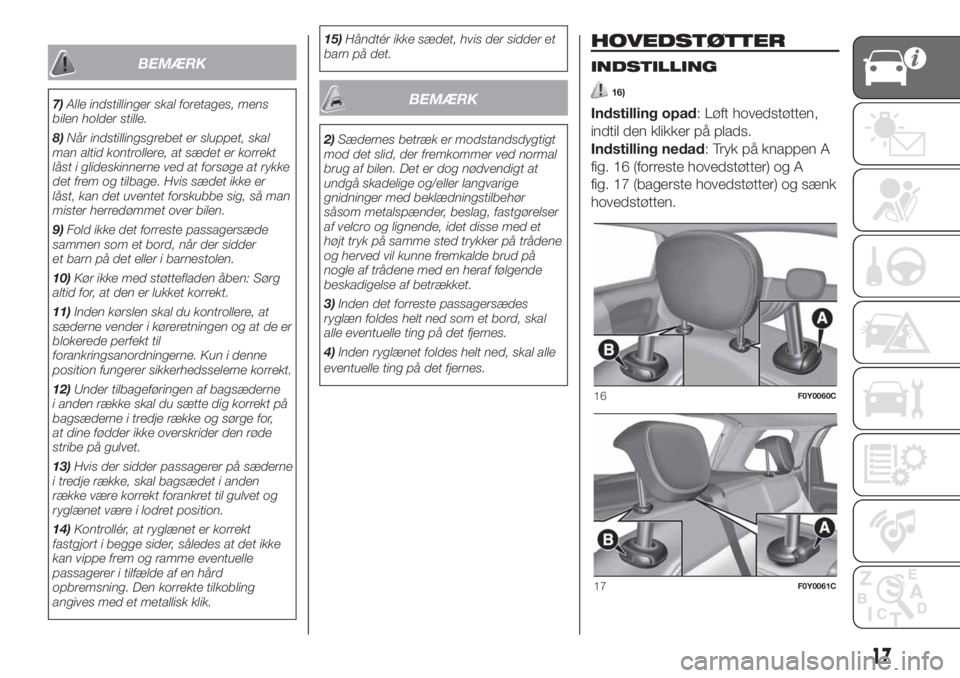

HOVEDSTØTTER
INDSTILLING
16)
Indstilling opad: Løft hovedstøtten,
indtil den klikker på plads.
Indstilling nedad: Tryk på knappen A
fig. 16 (forreste hovedstøtter) og A
fig. 17 (bagerste hovedstøtter) og sænk
hovedstøtten.
16F0Y0060C
17F0Y0061C
17

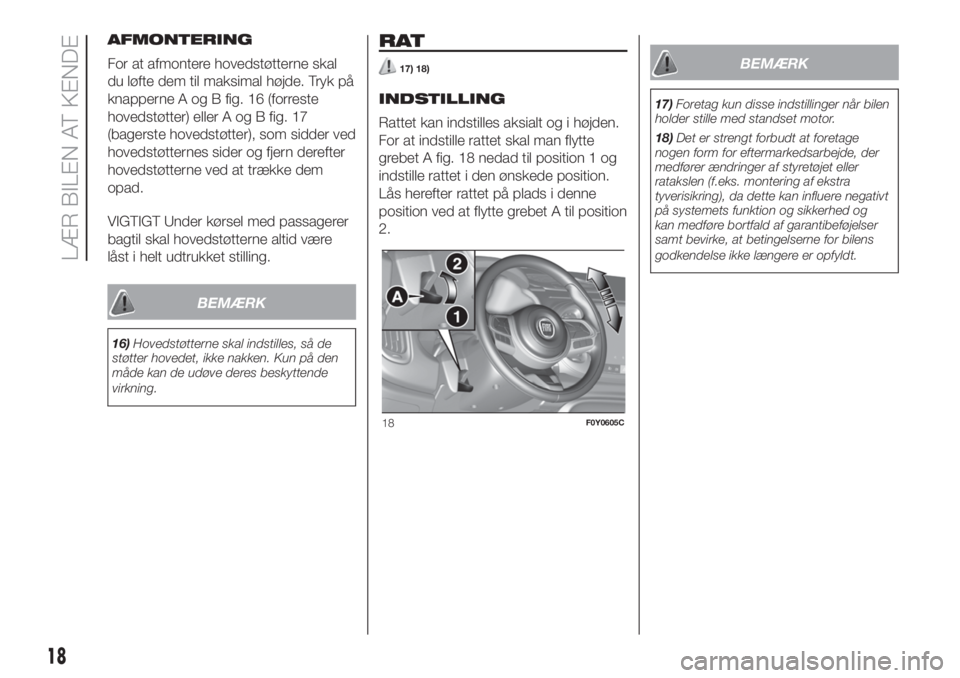

AFMONTERING
For at afmontere hovedstøtterne skal
du løfte dem til maksimal højde. Tryk på
knapperne A og B fig. 16 (forreste
hovedstøtter) eller A og B fig. 17
(bagerste hovedstøtter), som sidder ved
hovedstøtternes sider og fjern derefter
hovedstøtterne ved at trække dem
opad.
VIGTIGT Under kørsel med passagerer
bagtil skal hovedstøtterne altid være
låst i helt udtrukket stilling.
BEMÆRK
16)Hovedstøtterne skal indstilles, så de
støtter hovedet, ikke nakken. Kun på den
måde kan de udøve deres beskyttende
virkning.
RAT
17) 18)
INDSTILLING
Rattet kan indstilles aksialt og i højden.
For at indstille rattet skal man flytte
grebet A fig. 18 nedad til position 1 og
indstille rattet i den ønskede position.
Lås herefter rattet på plads i denne
position ved at flytte grebet A til position
2.
BEMÆRK
17)Foretag kun disse indstillinger når bilen
holder stille med standset motor.
18)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejde, der
medfører ændringer af styretøjet eller
ratakslen (f.eks. montering af ekstra
tyverisikring), da dette kan influere negativt
på systemets funktion og sikkerhed og
kan medføre bortfald af garantibeføjelser
samt bevirke, at betingelserne for bilens
godkendelse ikke længere er opfyldt.
18F0Y0605C
18
LÆR BILEN AT KENDE

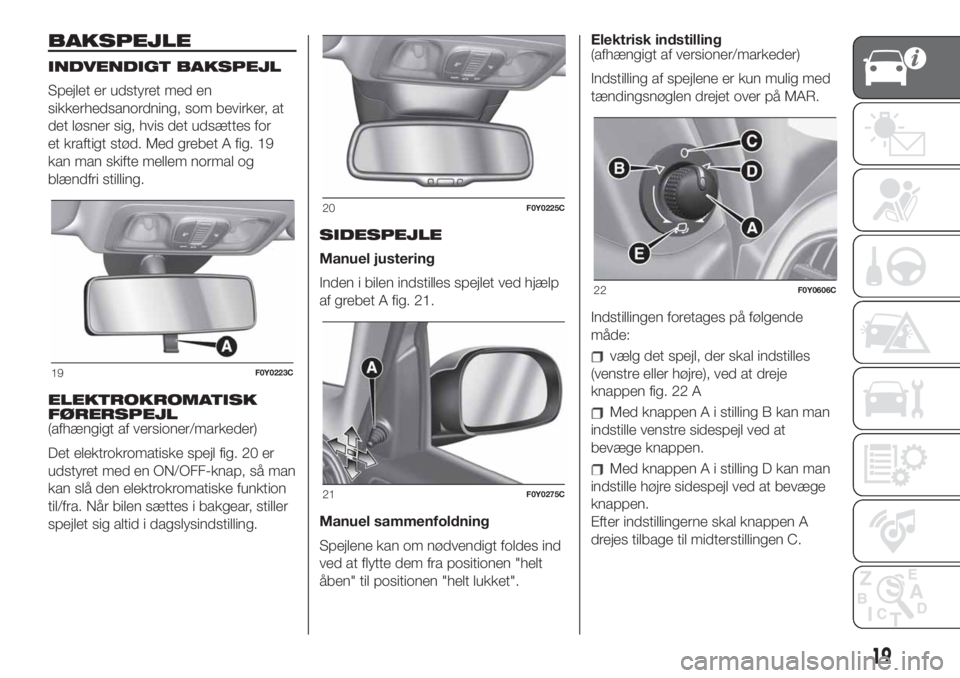

BAKSPEJLE
INDVENDIGT BAKSPEJL
Spejlet er udstyret med en
sikkerhedsanordning, som bevirker, at
det løsner sig, hvis det udsættes for
et kraftigt stød. Med grebet A fig. 19
kan man skifte mellem normal og
blændfri stilling.
ELEKTROKROMATISK
FØRERSPEJL
(afhængigt af versioner/markeder)
Det elektrokromatiske spejl fig. 20 er
udstyret med en ON/OFF-knap, så man
kan slå den elektrokromatiske funktion
til/fra. Når bilen sættes i bakgear, stiller
spejlet sig altid i dagslysindstilling.SIDESPEJLE
Manuel justering
Inden i bilen indstilles spejlet ved hjælp
af grebet A fig. 21.
Manuel sammenfoldning
Spejlene kan om nødvendigt foldes ind
ved at flytte dem fra positionen "helt
åben" til positionen "helt lukket".Elektrisk indstilling
(afhængigt af versioner/markeder)
Indstilling af spejlene er kun mulig med
tændingsnøglen drejet over på MAR.
Indstillingen foretages på følgende
måde:
vælg det spejl, der skal indstilles
(venstre eller højre), ved at dreje
knappen fig. 22 A
Med knappen A i stilling B kan man
indstille venstre sidespejl ved at
bevæge knappen.
Med knappen A i stilling D kan man
indstille højre sidespejl ved at bevæge
knappen.
Efter indstillingerne skal knappen A
drejes tilbage til midterstillingen C.
19F0Y0223C
20F0Y0225C
21F0Y0275C
22F0Y0606C
19

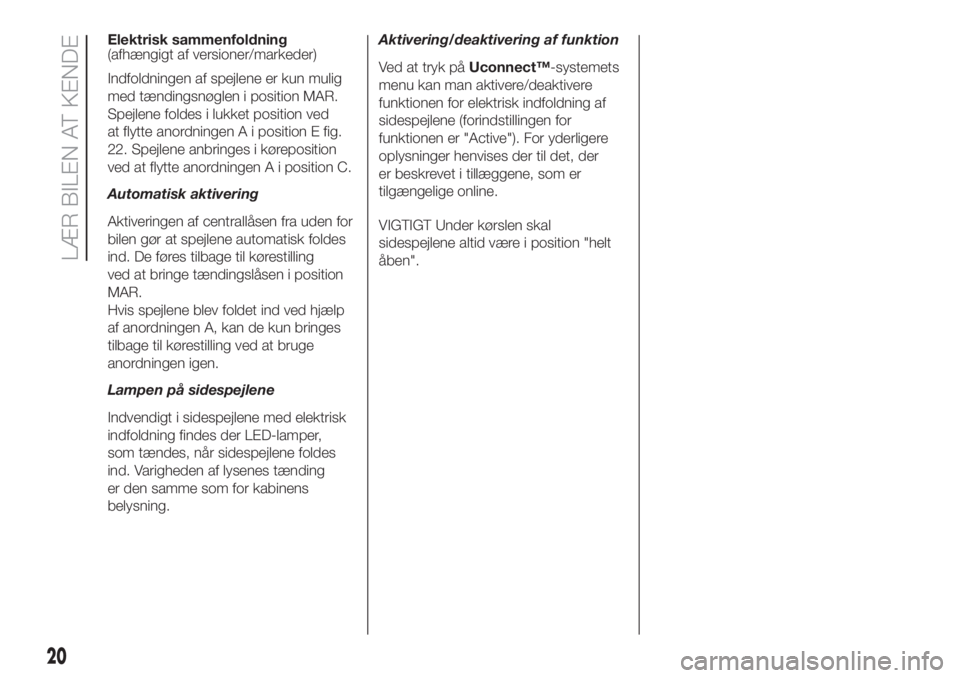

Elektrisk sammenfoldning
(afhængigt af versioner/markeder)
Indfoldningen af spejlene er kun mulig
med tændingsnøglen i position MAR.
Spejlene foldes i lukket position ved
at flytte anordningen A i position E fig.
22. Spejlene anbringes i køreposition
ved at flytte anordningen A i position C.
Automatisk aktivering
Aktiveringen af centrallåsen fra uden for
bilen gør at spejlene automatisk foldes
ind. De føres tilbage til kørestilling
ved at bringe tændingslåsen i position
MAR.
Hvis spejlene blev foldet ind ved hjælp
af anordningen A, kan de kun bringes
tilbage til kørestilling ved at bruge
anordningen igen.
Lampen på sidespejlene
Indvendigt i sidespejlene med elektrisk
indfoldning findes der LED-lamper,
som tændes, når sidespejlene foldes
ind. Varigheden af lysenes tænding
er den samme som for kabinens
belysning.Aktivering/deaktivering af funktion
Ved at tryk påUconnect™-systemets
menu kan man aktivere/deaktivere
funktionen for elektrisk indfoldning af
sidespejlene (forindstillingen for
funktionen er "Active"). For yderligere
oplysninger henvises der til det, der
er beskrevet i tillæggene, som er
tilgængelige online.
VIGTIGT Under kørslen skal
sidespejlene altid være i position "helt
åben".
20
LÆR BILEN AT KENDE

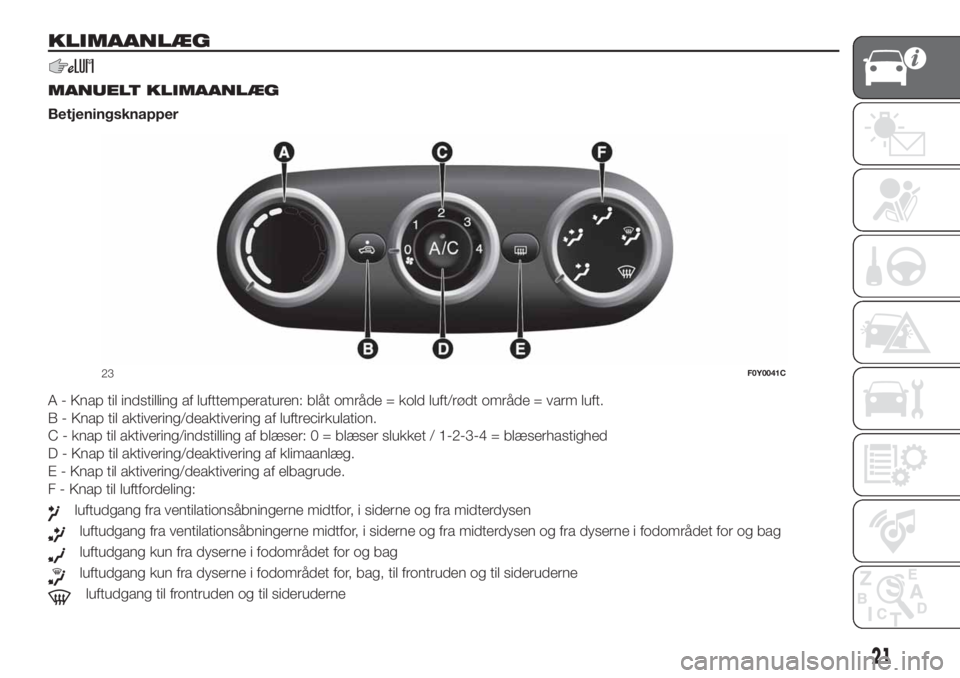

KLIMAANLÆG
.
MANUELT KLIMAANLÆG
Betjeningsknapper
A - Knap til indstilling af lufttemperaturen: blåt område = kold luft/rødt område = varm luft.
B - Knap til aktivering/deaktivering af luftrecirkulation.
C - knap til aktivering/indstilling af blæser: 0 = blæser slukket / 1-2-3-4 = blæserhastighed
D - Knap til aktivering/deaktivering af klimaanlæg.
E - Knap til aktivering/deaktivering af elbagrude.
F - Knap til luftfordeling:
luftudgang fra ventilationsåbningerne midtfor, i siderne og fra midterdysen
luftudgang fra ventilationsåbningerne midtfor, i siderne og fra midterdysen og fra dyserne i fodområdet for og bag
luftudgang kun fra dyserne i fodområdet for og bag
luftudgang kun fra dyserne i fodområdet for, bag, til frontruden og til sideruderne
luftudgang til frontruden og til sideruderne
23F0Y0041C
21

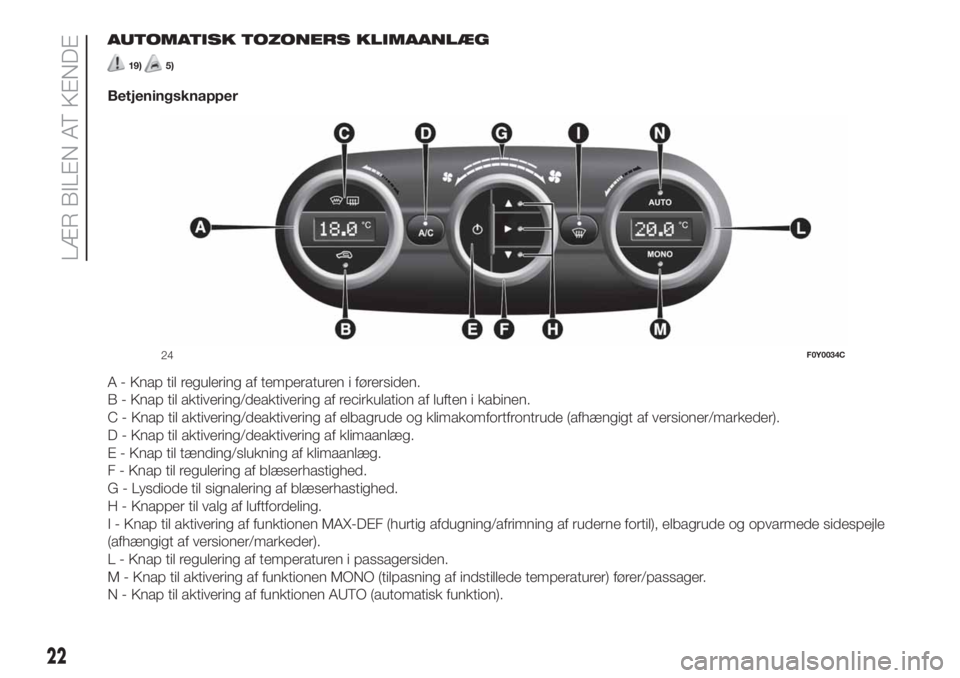

AUTOMATISK TOZONERS KLIMAANLÆG
19)5)
Betjeningsknapper
A - Knap til regulering af temperaturen i førersiden.
B - Knap til aktivering/deaktivering af recirkulation af luften i kabinen.
C - Knap til aktivering/deaktivering af elbagrude og klimakomfortfrontrude (afhængigt af versioner/markeder).
D - Knap til aktivering/deaktivering af klimaanlæg.
E - Knap til tænding/slukning af klimaanlæg.
F - Knap til regulering af blæserhastighed.
G - Lysdiode til signalering af blæserhastighed.
H - Knapper til valg af luftfordeling.
I - Knap til aktivering af funktionen MAX-DEF (hurtig afdugning/afrimning af ruderne fortil), elbagrude og opvarmede sidespejle
(afhængigt af versioner/markeder).
L - Knap til regulering af temperaturen i passagersiden.
M - Knap til aktivering af funktionen MONO (tilpasning af indstillede temperaturer) fører/passager.
N - Knap til aktivering af funktionen AUTO (automatisk funktion).
24F0Y0034C
22
