Tag pæren E ud af stikket F og
udskift den.
Sæt den nye pære på stikket og
sørg for, at den sidder korrekt fast.
Sæt enheden med stik og fatning D
tilbage på plads.
sæt til sidst dækslet C på plads.POSITIONSLYS/KØRELYS
(DRL)
POSITIONSLYS/KØRELYS (DRL)
(versioner med LED-lamper)
Henvend dig til Fiats servicenet
angående udskiftning af pærerne.
Kørelys (DRL)
(versioner med glødelampe)

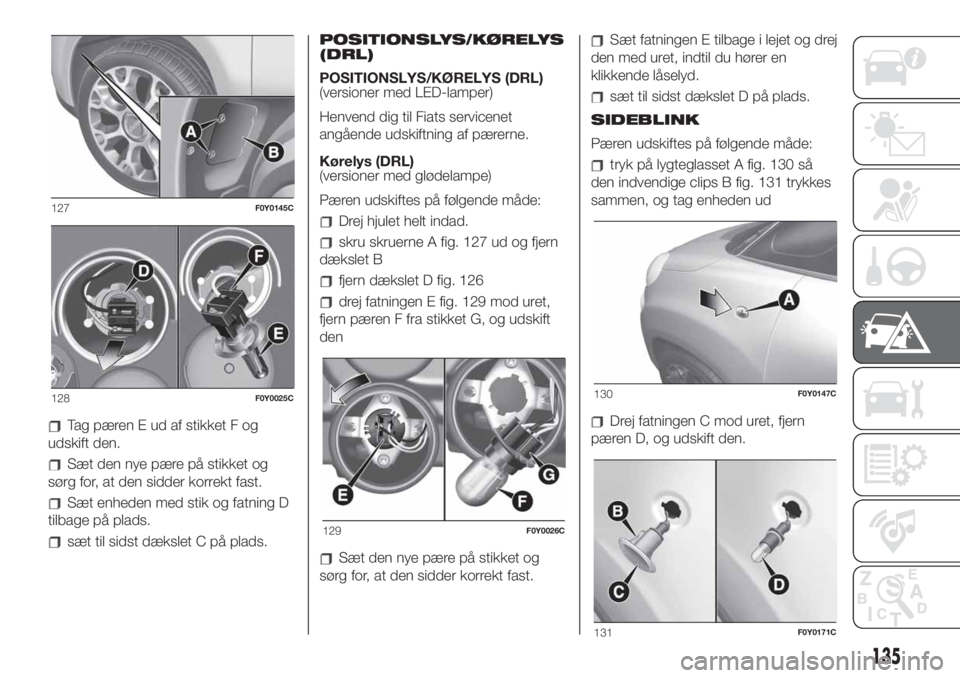

Pæren udskiftes på følgende måde:
Drej hjulet helt indad.
skru skruerne A fig. 127 ud og fjern
dækslet B
fjern dækslet D fig. 126
drej fatningen E fig. 129 mod uret,
fjern pæren F fra stikket G, og udskift
den
Sæt den nye pære på stikket og
sørg for, at den sidder korrekt fast.
Sæt fatningen E tilbage i lejet og drej
den med uret, indtil du hører en
klikkende låselyd.
sæt til sidst dækslet D på plads.
SIDEBLINK
Pæren udskiftes på følgende måde:
tryk på lygteglasset A fig. 130 så
den indvendige clips B fig. 131 trykkes
sammen, og tag enheden ud
Drej fatningen C mod uret, fjern
pæren D, og udskift den.
127F0Y0145C
128F0Y0025C
129F0Y0026C
130F0Y0147C
131F0Y0171C
135

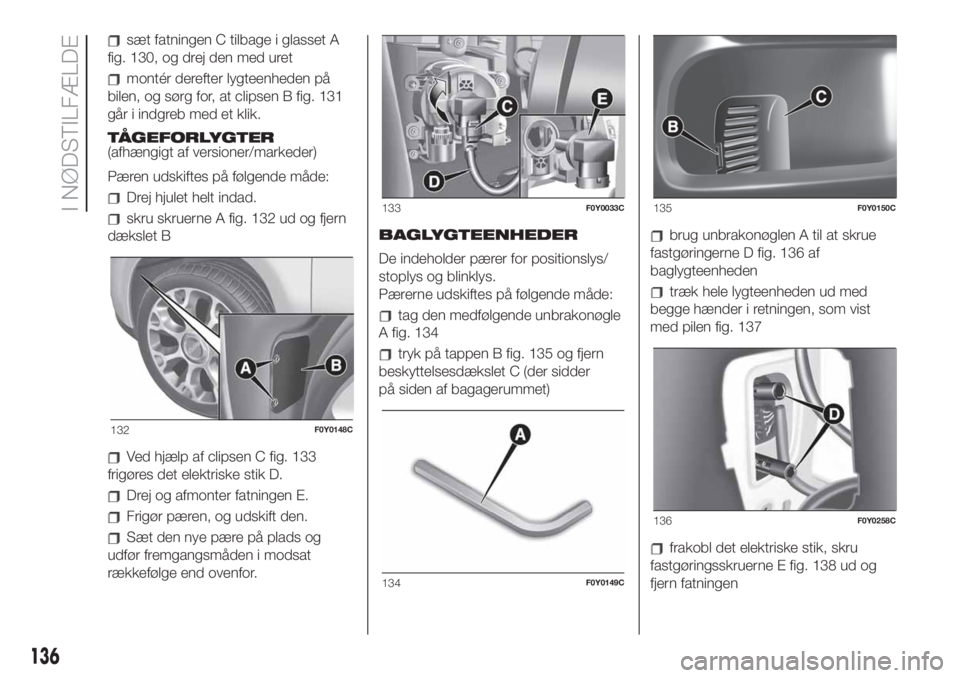

sæt fatningen C tilbage i glasset A
fig. 130, og drej den med uret
montér derefter lygteenheden på
bilen, og sørg for, at clipsen B fig. 131
går i indgreb med et klik.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
Drej hjulet helt indad.
skru skruerne A fig. 132 ud og fjern
dækslet B
Ved hjælp af clipsen C fig. 133
frigøres det elektriske stik D.
Drej og afmonter fatningen E.
Frigør pæren, og udskift den.
Sæt den nye pære på plads og
udfør fremgangsmåden i modsat
rækkefølge end ovenfor.BAGLYGTEENHEDER
De indeholder pærer for positionslys/
stoplys og blinklys.
Pærerne udskiftes på følgende måde:
tag den medfølgende unbrakonøgle
A fig. 134
tryk på tappen B fig. 135 og fjern
beskyttelsesdækslet C (der sidder
på siden af bagagerummet)
brug unbrakonøglen A til at skrue
fastgøringerne D fig. 136 af
baglygteenheden
træk hele lygteenheden ud med
begge hænder i retningen, som vist
med pilen fig. 137
frakobl det elektriske stik, skru
fastgøringsskruerne E fig. 138 ud og
fjern fatningen
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
136F0Y0258C
136
I NØDSTILFÆLDE

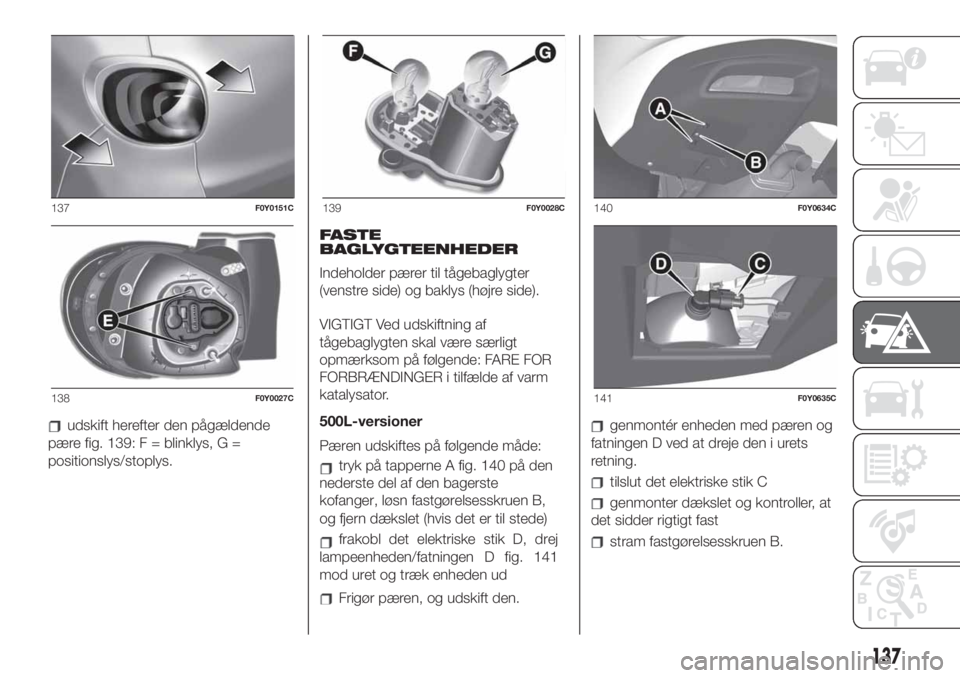

udskift herefter den pågældende
pære fig. 139: F = blinklys, G =
positionslys/stoplys.FASTE
BAGLYGTEENHEDER
Indeholder
pærer
til
tågebaglygter
(venstre
side)
og
baklys
(højre
side).
VIGTIGT
Ve d
udskiftning
af

tågebaglygten
skal
være
særligt

opmærksom
på
følgende:
FARE
FOR

FORBRÆNDINGER
i
tilfælde
af
varm

katalysator.
500L-versioner
Pæren
udskiftes
på
følgende
måde:
USZL
QÌ
UBQQFSOF
"
GJH

QÌ
EFO

OFEFSTUF
EFM
BG
EFO
CBHFSTUF

LPGBOHFS

M“TO
GBTUH“SFMTFTTLSVFO
#



frakobl
det
elektriske
stik
D,
drej

lampeenheden/fatningen
D
fig.
141

mod
uret
og
træk
enheden
ud
Frigør pæren, og udskift den.
genmontér enheden med pæren og
fatningen D ved at dreje den i urets
retning.
tilslut det elektriske stik C
genmonter dækslet og kontroller, at
det sidder rigtigt fast
stram fastgørelsesskruen B.
137F0Y0151C
138F0Y0027C
139F0Y0028C140F0Y0634C
141F0Y0635C
137

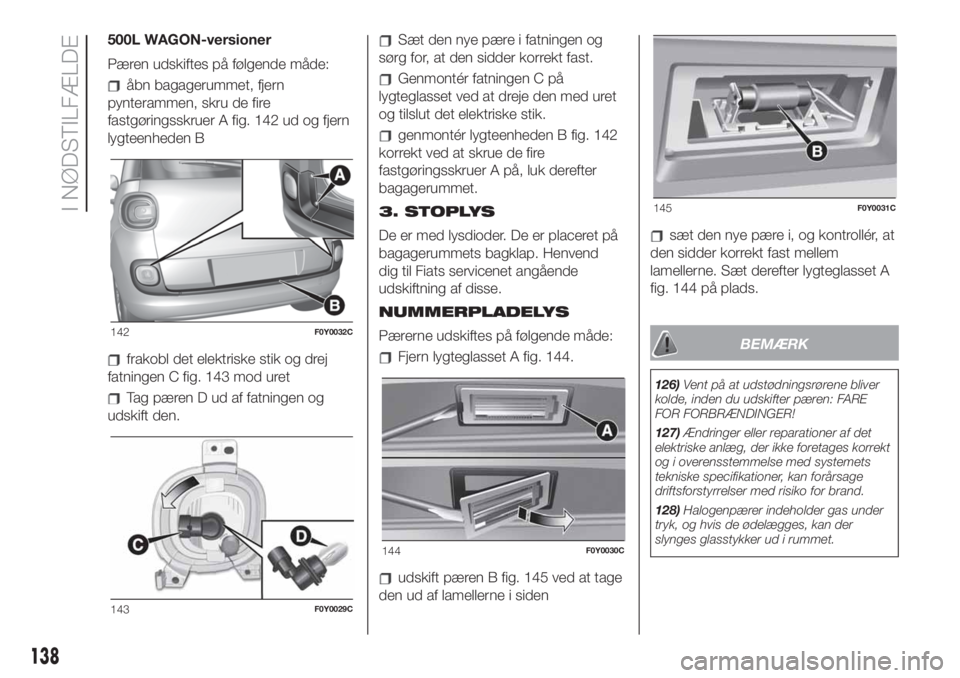

500L WAGON-versioner
Pæren udskiftes på følgende måde:
åbn bagagerummet, fjern
pynterammen, skru de fire
fastgøringsskruer A fig. 142 ud og fjern
lygteenheden B
frakobl det elektriske stik og drej
fatningen C fig. 143 mod uret
Tag pæren D ud af fatningen og
udskift den.
Sæt den nye pære i fatningen og
sørg for, at den sidder korrekt fast.
Genmontér fatningen C på
lygteglasset ved at dreje den med uret
og tilslut det elektriske stik.
genmontér lygteenheden B fig. 142
korrekt ved at skrue de fire
fastgøringsskruer A på, luk derefter
bagagerummet.
3. STOPLYS
De er med lysdioder. De er placeret på
bagagerummets bagklap. Henvend
dig til Fiats servicenet angående
udskiftning af disse.
NUMMERPLADELYS
Pærerne udskiftes på følgende måde:
Fjern lygteglasset A fig. 144.
udskift pæren B fig. 145 ved at tage
den ud af lamellerne i siden
sæt den nye pære i, og kontrollér, at
den sidder korrekt fast mellem
lamellerne. Sæt derefter lygteglasset A
fig. 144 på plads.
BEMÆRK
126)Vent på at udstødningsrørene bliver
kolde, inden du udskifter pæren: FARE
FOR FORBRÆNDINGER!
127)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
128)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
142F0Y0032C
143F0Y0029C
144F0Y0030C
145F0Y0031C
138
I NØDSTILFÆLDE

129)Skift kun pærer med motoren
standset og i en position, som ikke udgør
en fare for trafikken, og som gør det muligt
at foretage udskiftningen i fuld sikkerhed
(se venligst det, der beskrives i afsnittet
"Parkering"). Kontroller også, at motoren er
kold for at undgå fare for forbrændinger.
BEMÆRK
53)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
54)Det anbefales så vidt muligt at lade
Fiats servicenet udskifte pærerne. Korrekt
funktion og justering af de udvendige lygter
har afgørende betydning for
køresikkerheden og er desuden lovpligtigt.
UDSKIFTNING AF
SIKRINGER
130) 131) 132) 133) 134) 135)55)
SIKRINGERNES
PLACERING
Sikringerne er grupperet i tre
centralbokse, der er placeret i
motorrummet, under instrumentpanelet
og indvendigt i bagagerummet.

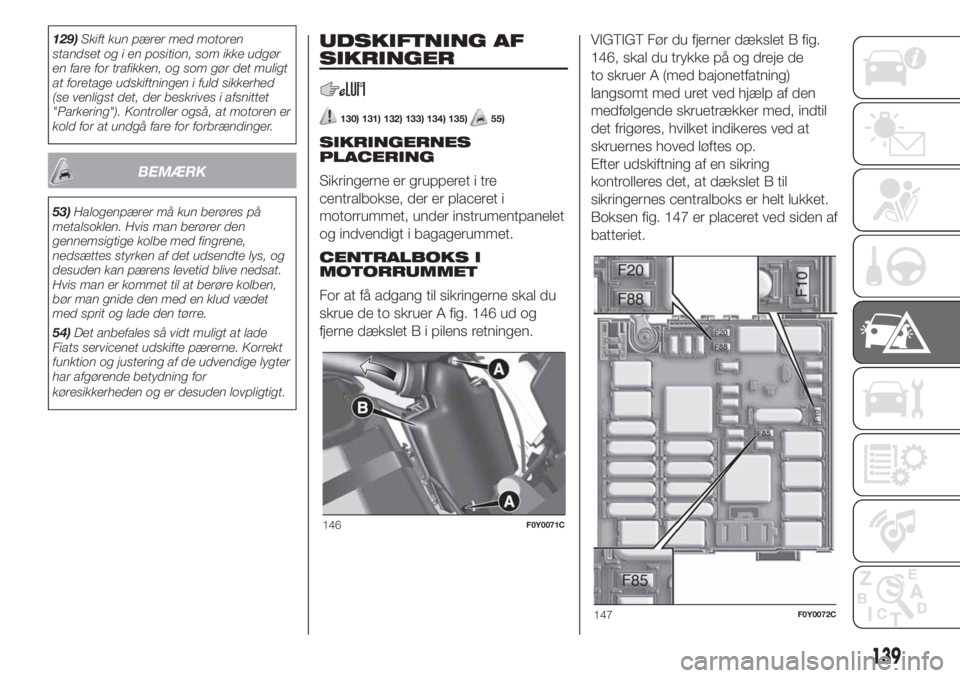

CENTRALBOKS I
MOTORRUMMET
For at få adgang til sikringerne skal du
skrue de to skruer A fig. 146 ud og
fjerne dækslet B i pilens retningen.VIGTIGT Før du fjerner dækslet B fig.
146, skal du trykke på og dreje de
to skruer A (med bajonetfatning)
langsomt med uret ved hjælp af den
medfølgende skruetrækker med, indtil
det frigøres, hvilket indikeres ved at
skruernes hoved løftes op.
Efter udskiftning af en sikring
kontrolleres det, at dækslet B til
sikringernes centralboks er helt lukket.
Boksen fig. 147 er placeret ved siden af
batteriet.
146F0Y0071C
147F0Y0072C
139

CENTRALBOKS I INSTRUMENTPANEL

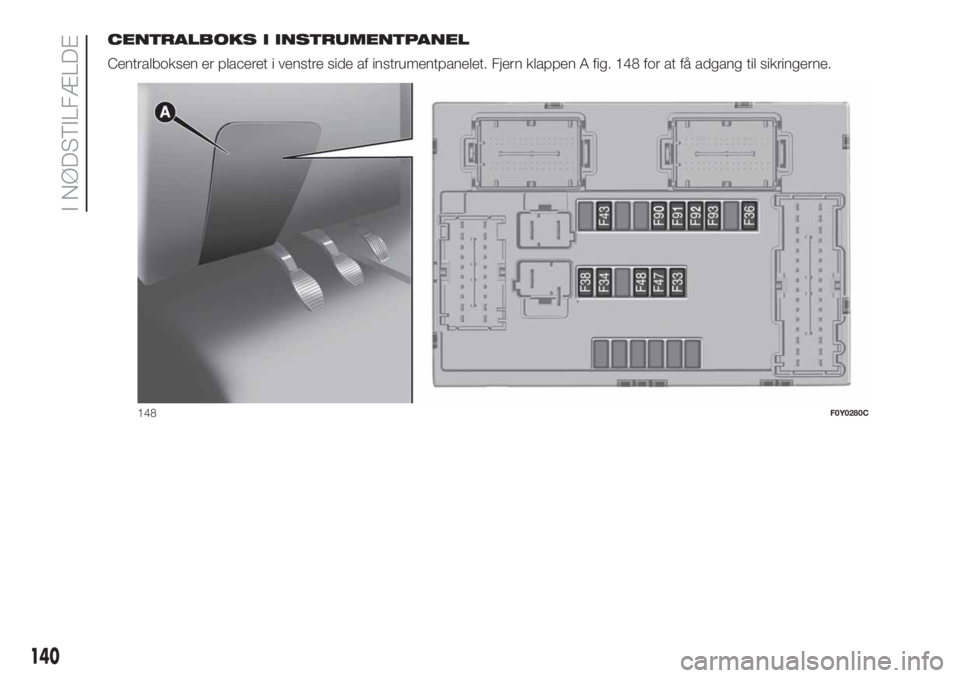

Centralboksen er placeret i venstre side af instrumentpanelet. Fjern klappen A fig. 148 for at få adgang til sikringerne.
148F0Y0280C
140
I NØDSTILFÆLDE

CENTRALBOKS I BAGAGERUM

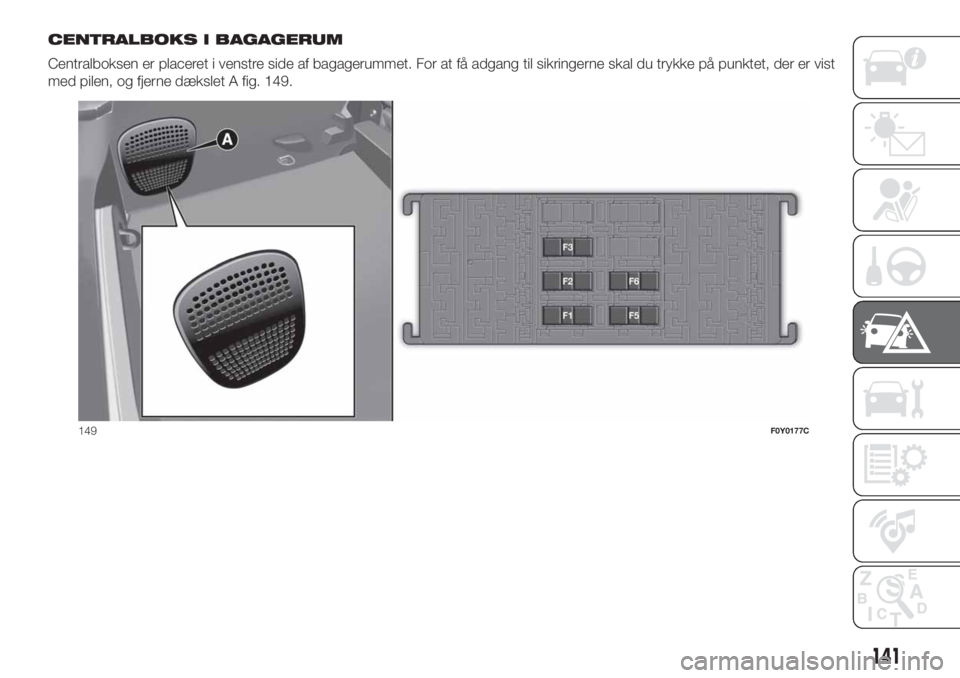

Centralboksen er placeret i venstre side af bagagerummet. For at få adgang til sikringerne skal du trykke på punktet, der er vist
med pilen, og fjerne dækslet A fig. 149.
149F0Y0177C
141

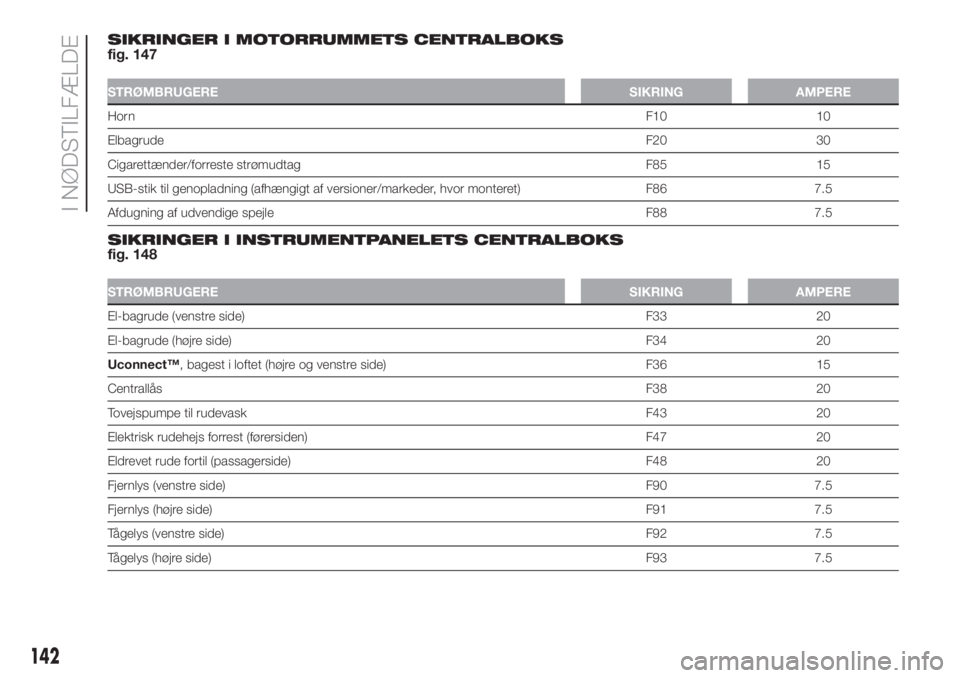

SIKRINGER I MOTORRUMMETS CENTRALBOKS
fig. 147
STRØMBRUGERE SIKRING AMPERE
HornF10 10
ElbagrudeF20 30
Cigarettænder/forreste strømudtag F85 15
USB-stik til genopladning (afhængigt af versioner/markeder, hvor monteret) F86 7.5
Afdugning af udvendige spejle F88 7.5
SIKRINGER I INSTRUMENTPANELETS CENTRALBOKS
fig. 148
STRØMBRUGERE SIKRING AMPERE
El-bagrude (venstre side) F33 20
El-bagrude (højre side)F34 20
Uconnect™, bagest i loftet (højre og venstre side) F36 15
CentrallåsF38 20
Tovejspumpe til rudevask F43 20
Elektrisk rudehejs forrest (førersiden) F47 20
Eldrevet rude fortil (passagerside) F48 20
Fjernlys (venstre side)F90 7.5
Fjernlys (højre side)F91 7.5
Tågelys (venstre side)F92 7.5
Tågelys (højre side)F93 7.5
