2019 FIAT 124 SPIDER Käyttö- ja huolto-ohjekirja (in in Finnish)

60)Toimi varovasti kangaskaton
asennuksessa/poistamisessa vahinkojen ja
tapaturmien välttämiseksi.
61)Pidä lapset loitolla kangaskaton
liikealueelta kattoa asennettaessa/
irrotettaessa.
VAROITUS
12)Vahinkojen välttämiseksi älä koskaan
avaa kangaskattoa, jos siinä on lunta tai
jäätä.
13)Kuormia ei voida tällöin kiinnittää
katolle.
14)Lintujen jätökset ja kasvien pihka on
pestävä pois kangaskatosta välittömästi,
sillä se voivat vahingoittaa kangasta.
15)Älä koskaan käytä
korkeapesujärjestelmiä.
16)Höyry- tai painepesuria käytettäessä
säilytä riittävä etäisyys ja pidä lämpötila alle
60 °C:ssa. Liian läheltä tai liian korkealla
paineella peseminen voi aiheuttaa vahinkoa,
muutoksia ja veden tihkumista sisään.
17)Vesisuihkua käytettäessä suuntaa se
poispäin kangaan reunoista ja tuulilasin
ympäriltä veden sisääntihkumisen
estämiseksi.
18)Älä koskaan käytä alkoholia, petroolia,
kemiallisia tuotteita, puhdistusaineita,
tahranpoistajia, vahaa, liuotinaineita tai
"pese ja kiillota" -tuotteita.
19)Huuhtele välittömästi saippua pois
tahrojen ja läikkien estämiseksi. Toista
menettely tarvittaessa.
20)Hyvien tulosten saamiseksi noudata
vettä eristävän tuotteen pakkauksen ohjeita.21)Kangaskaton kumitiivisteet on pestävä
ainoastaan vedellä. Jos tiivisteet ovat kuivat
tai tarttuvat kiinni, levitä niille talkkijauhetta
tai erityisesti kumille tarkoitettuja tuotteita
(silikonisuihke).
47

MITTARISTON TUNTEMINEN
Tämä osio käsikirjaa antaa ajoneuvon
omistajalle kaiken tarvittavan tiedon,
jonka hän tarvitsee ymmärtääkseen,
tulkitakseen ja käyttääkseen mittariston
toimintoja oikein.OHJAUSPANEELI JA SEN
TOIMINNOT................49
HUOLLON VALVONTA..........54
VAROITUSVALOT JA -VIESTIT....54
48
MITTARISTON TUNTEMINEN

OHJAUSPANEELI JA SEN TOIMINNOT
1. Matkamittari/välimatkamittari ja välimatkamittarin painike/Kojelaudan valaistus - 2. Kierroslukumittari - 3. Nopeusmittari - 4.
Automaattivaihteiston näyttö - 5. Matkamittari/Välimatkamittari/Moottorin jäähdytysjärjestelmän lämpötila/Polttoainemittari/
Ulkolämpötila/Nopeudenrajoitin/Vakionopeudensäädin/Näytön vaihto
5005020100-121-001
49

MALLIT, JOISSA ON OIKEANPUOLEINEN OHJAUS
1. Matkamittari/välimatkamittari ja välimatkamittarin painike/Kojelaudan valaistus - 2. Kierroslukumittari - 3. Nopeusmittari - 4.
Automaattivaihteiston näyttö - 5. Matkamittari/Välimatkamittari/Moottorin jäähdytysjärjestelmän lämpötilan mittari/
Polttoainemittari/Ulkolämpötila/Nopeudenrajoitin/Vakionopeudensäädin/INFO-näyttö
5105020100-667-888
50
MITTARISTON TUNTEMINEN

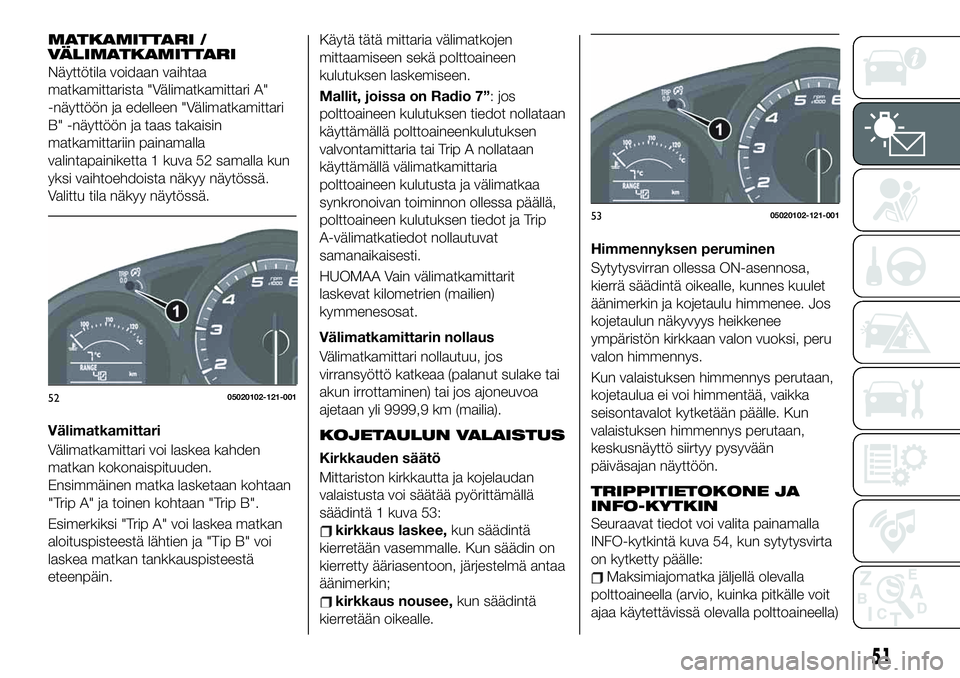

MATKAMITTARI /
VÄLIMATKAMITTARI
Näyttötila voidaan vaihtaa
matkamittarista "Välimatkamittari A"
-näyttöön ja edelleen "Välimatkamittari
B" -näyttöön ja taas takaisin
matkamittariin painamalla
valintapainiketta 1 kuva 52 samalla kun
yksi vaihtoehdoista näkyy näytössä.
Valittu tila näkyy näytössä.
Välimatkamittari
Välimatkamittari voi laskea kahden
matkan kokonaispituuden.
Ensimmäinen matka lasketaan kohtaan
"Trip A" ja toinen kohtaan "Trip B".
Esimerkiksi "Trip A" voi laskea matkan
aloituspisteestä lähtien ja "Tip B" voi
laskea matkan tankkauspisteestä
eteenpäin.Käytä tätä mittaria välimatkojen
mittaamiseen sekä polttoaineen
kulutuksen laskemiseen.
Mallit, joissa on Radio 7”: jos
polttoaineen kulutuksen tiedot nollataan
käyttämällä polttoaineenkulutuksen
valvontamittaria tai Trip A nollataan
käyttämällä välimatkamittaria
polttoaineen kulutusta ja välimatkaa
synkronoivan toiminnon ollessa päällä,
polttoaineen kulutuksen tiedot ja Trip
A-välimatkatiedot nollautuvat
samanaikaisesti.
HUOMAA Vain välimatkamittarit
laskevat kilometrien (mailien)
kymmenesosat.
Välimatkamittarin nollaus
Välimatkamittari nollautuu, jos
virransyöttö katkeaa (palanut sulake tai
akun irrottaminen) tai jos ajoneuvoa
ajetaan yli 9999,9 km (mailia).
KOJETAULUN VALAISTUS
Kirkkauden säätö
Mittariston kirkkautta ja kojelaudan
valaistusta voi säätää pyörittämällä
säädintä 1 kuva 53:
kirkkaus laskee,kun säädintä
kierretään vasemmalle. Kun säädin on
kierretty ääriasentoon, järjestelmä antaa
äänimerkin;
kirkkaus nousee,kun säädintä
kierretään oikealle.Himmennyksen peruminen
Sytytysvirran ollessa ON-asennosa,
kierrä säädintä oikealle, kunnes kuulet
äänimerkin ja kojetaulu himmenee. Jos
kojetaulun näkyvyys heikkenee
ympäristön kirkkaan valon vuoksi, peru
valon himmennys.
Kun valaistuksen himmennys perutaan,
kojetaulua ei voi himmentää, vaikka
seisontavalot kytketään päälle. Kun
valaistuksen himmennys perutaan,
keskusnäyttö siirtyy pysyvään
päiväsajan näyttöön.
TRIPPITIETOKONE JA
INFO-KYTKIN
Seuraavat tiedot voi valita painamalla
INFO-kytkintä kuva 54, kun sytytysvirta
on kytketty päälle:
Maksimiajomatka jäljellä olevalla
polttoaineella (arvio, kuinka pitkälle voit
ajaa käytettävissä olevalla polttoaineella)
5205020102-121-001
5305020102-121-001
51

Keskimääräinen polttoaineenkulutus
Tämänhetkinen polttoaineenkulutus
Auton keskinopeus
Auton nopeusälytys (jos varusteena).
Jos sinulla on ongelmia
trippitietokoneen kanssa, ota yhteyttä
Fiat-merkkiliikkeeseen.
Auton nopeusvaroitustila
(jos varusteena)
Tässä tilassa voi nähdä auton
nopeusvaroituksen. Voit muuttaa auton
nopeusasetuksia, missä varoitus
laukeaa.
VAROITUS Auton nopeusvaroitus
aktivoituu samaan aikaan, kun
äänimerkki kuuluu. Auton säädetty
nopeus välkkyy monta kertaa.
Auton nopeusvaroituksen voi säätää
INFO-kytkimellä.
Auton nopeusvaroituksen voi säätää
välille 30 ja 250 km/h.
VAROITUS Säädä auton nopeus aina
sen maan/kaupungin lakien ja
määräysten mukaan, missä autoa
ajetaan. Auton nopeus on tarkistettava
käyttäen nopeusmittaria.
Auton nopeusvaroituksen voi säätää
seuraavalla menettelytavalla:
Paina INFO-kytkintä nähdäksesi
auton nopeusvaroitustilan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Auton
nopeusnäytössä vilkkuu kolmas numero
(sataluvun paikka) kuva 55.
Paina INFO-kytkintä ja säädä kolmas
numero (sataluvun paikka) haluttuun
auton nopeuteen. Numeroarvo vaihtuu
joka kerta, kun INFO-painiketta
painetaan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Auton
nopeusnäytössä vilkkuu kaksi alinta
lukua (kymmenien ja yksiköiden paikka)
kuva 56.
Paina INFO-kytkintä ja säädä kaksi
alinta numeroa (kymmenien ja
yksiköiden paikka) haluttuun auton
nopeuteen. Numeroarvo vaihtuu joka
kerta, kun INFO-painiketta painetaan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Säädetty
auton nopeus näkyy auton
nopeusvaroituksen ikkunassa.
540620500-122-001
5505020110-121-002
5605020110-121-003
52
MITTARISTON TUNTEMINEN

VAIHDESUOSITUKSEN
NÄYTTÖ
(jos varusteena)
Vaihdesuosituksen näyttö auttaa sinua
optimoimaan polttoaineen kulutuksen ja
ajamaan tasaisesti.
Se näyttää valitun vaihteen asento 1
kuva 57 mittaristossa ja ohjaa
kuljettajaa vaihtamaan sopivimpaan
vaihteeseen asento 2, vallitsevissa
ajo-olosuhteissa.
Näyttö Tila
Vaihteen numeroKäytössä oleva
vaihde näkyy
näytössä
ja numeroJärjestelmä ehdottaa
vaihteen vaihtamista
ylös- tai alaspäin
VAROITUS Älä luota yksinomaan
järjestelmän suosituksiin vaihtaa
vaihdetta ylös- tai alaspäin.
Konkreettinen ajotilanne saattaa
edellytää toisenlaista toimintaa.
Välttääkseen onnettomuusvaaraa,
kuljettajan pitää arvioida tie- ja
ajo-olosuhteet ennen vaihteen
vaihtamista.
Mallit, joissa on manuaalinen
vaihteisto
Vaihdesuosituksen näyttö poistuu
käytöstä, jos suoritetaan jokin
seuraavista toimenpiteistä:
ajoneuvo pysäytetään;
ajoneuvon vaihteisto asetetaan
vapaalle;
ajoneuvossa on peruutusvaihde
päällä;
kytkintä ei käytetä oikeaoppisesti
ajoneuvoa kiihdytettäessä;
kytkin on painettuna alas 2 sekuntia
tai kauemmin ajon aikana.
Mallit, joissa on
automaattivaihteisto
Vaihdesuosituksen näyttö poistuu
käytöstä, jos suoritetaan jokin
seuraavista toimenpiteistä:
ajoneuvo pysäytetään;
manuaalivaihteisto on pois käytöstä.Vaihteen vaihtaminen ylöspäin
manuaalisesti
(mallit, joissa on automaattivaihteisto)
Käytä vaihdekeppiä: vaihtaaksesi
vaihdetta ylöspäin, vedä vaihdekeppiä
taaksepäin + kerran.
5705210102-12A-001
53

HUOLLON VALVONTA
(kun varusteena)
Versiot, joissa on 7” radio
Toimi seuraavasti:
valitse kuvakepäänäytöltä
nähdäksesi "Sovellukset" ;
valitse “Huolto” nähdäksesi luettelon
huoltotoimenpiteistä ;
vaihda välilehteä ja valitse kohta,
jonka haluat muuttaa;
“Määräaikaishuolto”, “Renkaiden
pyörimissuunta”, “Öljynvaihto”.
Voit muokata asetuksia asetusnäytössä
seuraavalla tavalla:
Määräaikaishuolto
Renkaiden pyörimissuunta
Öljynvaihto
Jokaiselle toiminnolle voit valita
seuraavat alakohdat: "Asetus"/"Aikaväli
(kuukaudet)"/"Matka (km
tai m)"/"Nollaus".
Kohdassa "Öljynvaihto" voit myös valita
asetuksen "Öljyn käyttöikä (%)".
VAROITUSVALOT JA
-VIESTIT
VAROITUS Kojetaulun varoitusvalo on
ohjeellinen ja toimii varotoimenpiteenä
eikä sitä siten voida pitää
perusteellisena ja/tai vaihtoehtoisena
Käyttö- ja huoltokäsikirjassa esitetyille
tiedoille. Suosittelemme, että luet
huolellisesti kyseisen käsikirjan kaikissa
tapauksissa. Vikailmoituksen
yhteydessä katso tässä osiossa esitetyt
tiedot.
VAROITUS Mittariston varoitusvalo
palaa, kunnes vian syy on korjattu.
Ajoneuvot, joissa on 7" radio
Joidenkin varoitusten tiedot voidaan
näyttää keskinäytöllä.
Toimi seuraavasti:
Jos varoitusvalo palaa, valitse kuvake
päänäytöltä nähdäksesi sovellukset
ValitseAjoneuvon tilan valvonta
valitse “Varoitukset” nähdäksesi
voimassa olevat varoitukset;
valitse varoitus nähdäksesi tarkempia
tietoja siitä.
Seuraaville varoitus-/osoitinvaloille:
Päävaroitusvalo
Jarrujärjestelmän varoitusvalo
ABS-varoitusvalo
Latausjärjestelmän varoitusvalo
Moottoriöljyn varoitusvalo
Moottorin tarkistusvalo
Moottorin jäähdytysnesteen korkean
lämpötilan varoitusvalo
Automaattivaihteiston varoitusvalo
Ohjaustehostimen toimintahäiriön
merkkivalo
Turvatyynyn/turvavyön
esikiristinjärjestelmän varoitusvalo
Aktiivisen konepellin varoitusvalo
Turvavyön varoitusvalo
Raollaan olevan oven varoitusvalo
Rengaspaineen valvontajärjestelmän
varoitusvalo (Tyre Pressure Monitoring
System)
AVAIN-varoitusvalo
LED ajovalon AVAIN-varoitusvalo
Kiintoavainmerkkivalo
TCS/DSC-merkkivalo
DSC OFF -merkkivalo
Turvamerkkivalo
Matkustajan turvatyynyn pois
kytkennän merkkivalo (jos varusteena)
Valo syttyy toiminnan tarkistamiseksi,
kun virta kytketään päälle, se sammuu
muutaman sekunnin kuluttua tai kun
moottori käynnistetään. Jos valo ei syty
tai se jää päälle, tarkistuta ajoneuvo
Fiat-merkkiliikkeessä.
Vain "Jarrujärjestelmän
varoitusvalolle": valo palaa jatkuvasti,
kun seisontajarru on päällä.
54
