127

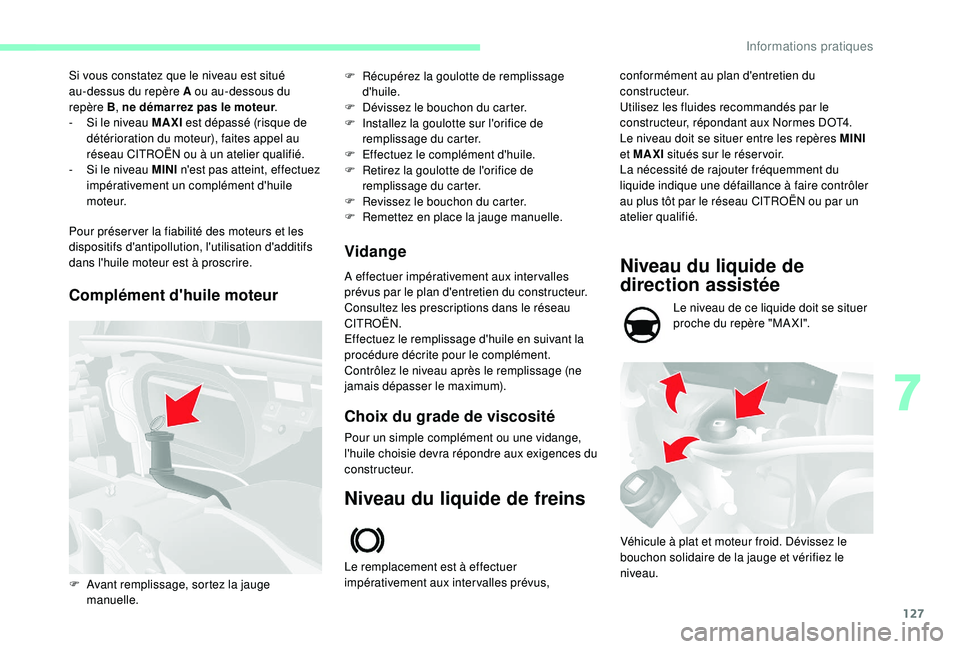

Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère

B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint, effectuez
impérativement un complément d'huile
moteur.
Pour préser ver la fiabilité des moteurs et les
dispositifs d'antipollution, l'utilisation d'additifs
dans l'huile moteur est à proscrire.
Complément d'huile moteur Vidange
A effectuer impérativement aux intervalles
prévus par le plan d'entretien du constructeur.
Consultez les prescriptions dans le réseau
CITROËN.
Effectuez le remplissage d'huile en suivant la
procédure décrite pour le complément.
Contrôlez le niveau après le remplissage (ne
jamais dépasser le maximum).F

R
écupérez la goulotte de remplissage
d'huile.
F
D
évissez le bouchon du carter.
F
I
nstallez la goulotte sur l'orifice de
remplissage du carter.
F
E
ffectuez le complément d'huile.
F
R
etirez la goulotte de l'orifice de
remplissage du carter.
F
R
evissez le bouchon du carter.
F
R
emettez en place la jauge manuelle.
F

A

vant remplissage, sortez la jauge
manuelle.
Choix du grade de viscosité
Pour un simple complément ou une vidange,
l'huile choisie devra répondre aux exigences du
constructeur.
Niveau du liquide de freins
Le remplacement est à effectuer
impérativement aux intervalles prévus,
Niveau du liquide de
direction assistée
Le niveau de ce liquide doit se situer
proche du repère "MA XI".
Véhicule à plat et moteur froid. Dévissez le
bouchon solidaire de la jauge et vérifiez le
niveau.
conformément au plan d'entretien du
constructeur.
Utilisez les fluides recommandés par le
constructeur, répondant aux Normes DOT4.
Le niveau doit se situer entre les repères MINI

et MAXI situés sur le réservoir.
La nécessité de rajouter fréquemment du
liquide indique une défaillance à faire contrôler
au plus tôt par le réseau CITROËN ou par un
atelier qualifié.
7
Informations pratiques

128

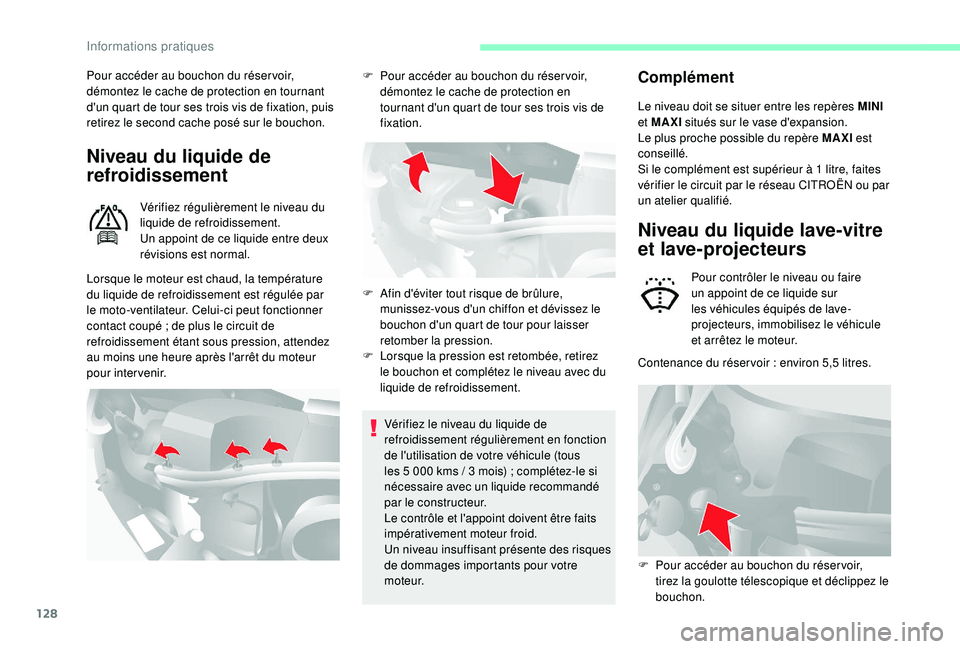

Pour accéder au bouchon du réser voir,
démontez le cache de protection en tournant
d'un quart de tour ses trois vis de fixation, puis
retirez le second cache posé sur le bouchon.
Niveau du liquide de
refroidissement
Vérifiez régulièrement le niveau du
liquide de refroidissement.
Un appoint de ce liquide entre deux
révisions est normal.Vérifiez le niveau du liquide de
refroidissement régulièrement en fonction
de l'utilisation de votre véhicule (tous
les 5
000 kms / 3 mois) ; complétez-le si
nécessaire avec un liquide recommandé
par le constructeur.
Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Un niveau insuffisant présente des risques
de dommages importants pour votre
moteur.
Lorsque le moteur est chaud, la température
du liquide de refroidissement est régulée par
le moto-ventilateur. Celui-ci peut fonctionner
contact coupé
; de plus le circuit de
refroidissement étant sous pression, attendez
au moins une heure après l'arrêt du moteur
pour intervenir. F

P
our accéder au bouchon du réser voir,
démontez le cache de protection en
tournant d'un quart de tour ses trois vis de
fixation.
F
A
fin d'éviter tout risque de brûlure,
munissez-vous d'un chiffon et dévissez le
bouchon d'un quart de tour pour laisser
retomber la pression.
F

L
orsque la pression est retombée, retirez
le bouchon et complétez le niveau avec du
liquide de refroidissement.
Complément
Le niveau doit se situer entre les repères MINI
et MAXI situés sur le vase d'expansion.
Le plus proche possible du repère MAXI est
conseillé.
Si le complément est supérieur à 1
litre, faites
vérifier le circuit par le réseau CITROËN ou par
un atelier qualifié.
Niveau du liquide lave-vitre
et lave-projecteurs
Pour contrôler le niveau ou faire
un appoint de ce liquide sur
les véhicules équipés de lave-
projecteurs, immobilisez le véhicule
et arrêtez le moteur.
Contenance du réservoir


: environ 5,5

litres.
F

P

our accéder au bouchon du réser voir,
tirez la goulotte télescopique et déclippez le
bouchon.
Informations pratiques

129
Contrôles
Ces opérations permettent de maintenir
votre véhicule en bon état de marche.
Consultez les prescriptions dans le réseau
CITROËN ou dans le plan d'entretien du
constructeur joint à la pochette contenant
les documents de bord.
Batterie
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.Les versions équipées du Stop & Start
comportent une batterie au plomb 12
V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau CITROËN
ou dans un atelier qualifié.
Filtre à air
À l'approche de la période hivernale, faites
vérifier votre batterie par le réseau CITROËN
ou par un atelier qualifié. Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique ou
de méthanol.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du
véhicule (conduite urbaine...), changez-le si
nécessaire deux fois plus souvent .Filtre habitacle
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément. En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du
véhicule (conduite urbaine...), changez-le si
nécessaire deux fois plus souvent
.
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à particules (Diesel)
Un filtre habitacle encrassé peut
détériorer les per formances du système
d'air conditionné et générer des odeurs
indésirables.
En complément du catalyseur, ce filtre
contribue activement à la préser vation de
la qualité de l'air en fixant les particules
polluantes non brûlées. Les fumées noires
d'échappement sont ainsi supprimées.
7
Informations pratiques

130

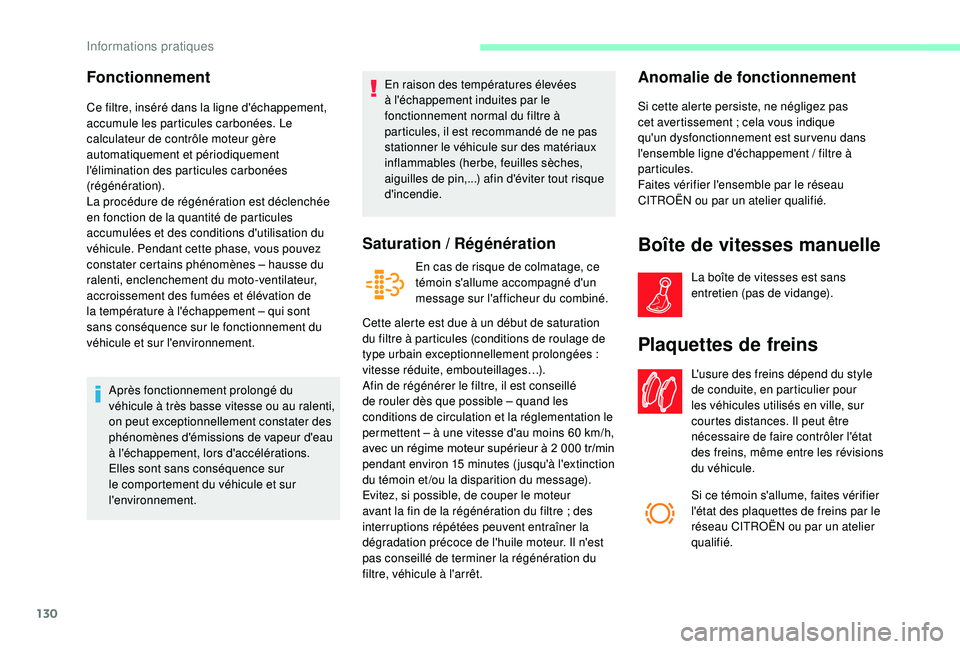

Fonctionnement
Ce filtre, inséré dans la ligne d'échappement,
accumule les particules carbonées. Le
calculateur de contrôle moteur gère
automatiquement et périodiquement
l'élimination des particules carbonées
(régénération).
La procédure de régénération est déclenchée
en fonction de la quantité de particules
accumulées et des conditions d'utilisation du
véhicule. Pendant cette phase, vous pouvez
constater certains phénomènes – hausse du
ralenti, enclenchement du moto-ventilateur,
accroissement des fumées et élévation de
la température à l'échappement – qui sont
sans conséquence sur le fonctionnement du
véhicule et sur l'environnement.Après fonctionnement prolongé du
véhicule à très basse vitesse ou au ralenti,
on peut exceptionnellement constater des
phénomènes d'émissions de vapeur d'eau
à l'échappement, lors d'accélérations.
Elles sont sans conséquence sur
le comportement du véhicule et sur
l'environnement. En raison des températures élevées
à l'échappement induites par le
fonctionnement normal du filtre à
particules, il est recommandé de ne pas
stationner le véhicule sur des matériaux
inflammables (herbe, feuilles sèches,
aiguilles de pin,...) afin d'éviter tout risque
d'incendie.
Saturation
/ Régénération
En cas de risque de colmatage, ce
témoin s'allume accompagné d'un
message sur l'afficheur du combiné.
Cette alerte est due à un début de saturation
du filtre à particules (conditions de roulage de
type urbain exceptionnellement prolongées


:
vitesse réduite, embouteillages…).
Afin de régénérer le filtre, il est conseillé
de rouler dès que possible – quand les
conditions de circulation et la réglementation le
permettent – à une vitesse d'au moins 60
km/h,
avec un régime moteur supérieur à 2
000 tr/min
pendant environ 15
minutes ( jusqu'à l'extinction
du témoin et/ou la disparition du message).
Evitez, si possible, de couper le moteur
avant la fin de la régénération du filtre
; des
interruptions répétées peuvent entraîner la
dégradation précoce de l'huile moteur. Il n'est
pas conseillé de terminer la régénération du
filtre, véhicule à l'arrêt.
Anomalie de fonctionnement
Si cette alerte persiste, ne négligez pas
cet avertissement ; cela vous indique
qu'un dysfonctionnement est survenu dans
l'ensemble ligne d'échappement
/ filtre à
particules.
Faites vérifier l'ensemble par le réseau
CITROËN ou par un atelier qualifié.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
nécessaire de faire contrôler l'état
des freins, même entre les révisions
du véhicule.
Si ce témoin s'allume, faites vérifier
l'état des plaquettes de freins par le
réseau CITROËN ou par un atelier
qualifié.
Informations pratiques

131
État d'usure des disques de
freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau CITROËN ou un atelier
qualifié.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau CITROËN ou par un atelier
qualifié.
Filtre à gazole
Le filtre à gazole se situe dans le compartiment
moteur, près du réser voir du liquide de freins.
Si ce témoin s'allume, purgez le
filtre.
Vous pouvez aussi le purger
régulièrement à chaque vidange
moteur.
Purge de l'eau dans le filtreLes moteurs HDi font appel à une
technologie avancée. Toute inter vention
nécessite une qualification particulière
que vous garantit le réseau CITROËN ou
un atelier qualifié.
N'utilisez que des produits recommandés
par CITROËN ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que le circuit
de freinage, CITROËN sélectionne et
propose des produits bien spécifiques.
Après un lavage du véhicule, de l'humidité
ou, en conditions hivernales, du givre
peut se former sur les disques et les
plaquettes de frein
: l'efficacité du freinage
peut être diminuée. Effectuez de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
F

A

ccouplez un tuyau transparent sur la tête
de vis de purge 1 .
F

P

lacez l'autre extrémité du tuyau
transparent dans un récipient.
F

D

esserrez la vis de purge 2 .
F

Me

ttez le contact.
F

A

ttendez l'arrêt de la pompe de gavage.
F

C

oupez le contact.
F

S

errez la vis de purge 2 .
F

D

éposez, puis évacuez le tuyau transparent
et le récipient.
F

D

émarrez le moteur.
F

C

ontrôlez l'absence de fuite.
7
Informations pratiques

132

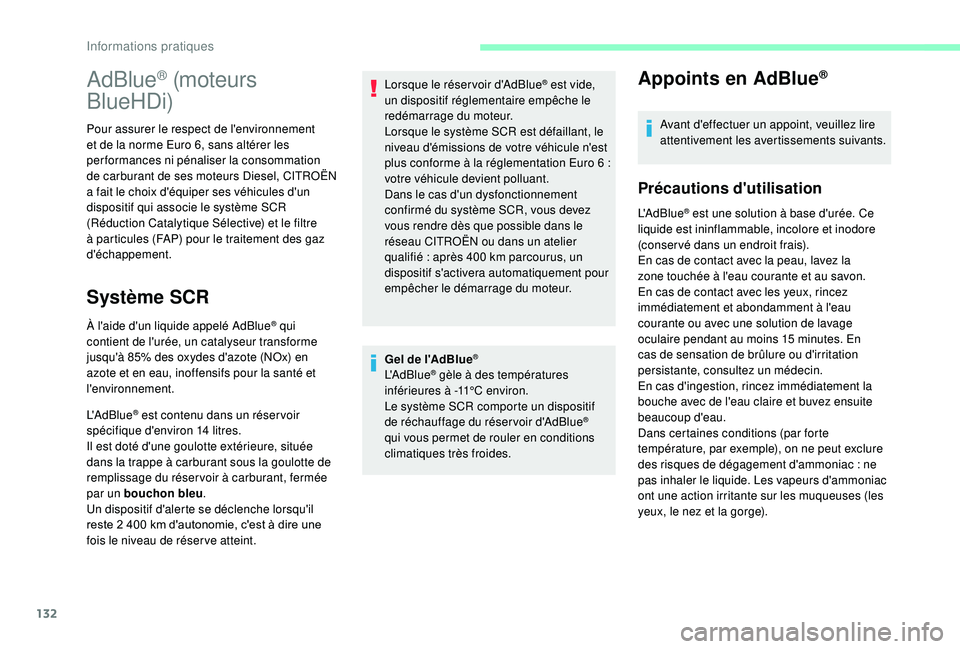

Gel de l'AdBlue®
L'AdBlue® gèle à des températures
inférieures à -11°C environ.
Le système SCR comporte un dispositif
de réchauffage du réser voir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.
Appoints en AdBlue®
Avant d'effectuer un appoint, veuillez lire
attentivement les avertissements suivants.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conser vé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15
minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac
: ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
AdBlue® (moteurs
BlueHDi)
Pour assurer le respect de l'environnement
et de la norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement.
L'AdBlue
® est contenu dans un réser voir
spécifique d'environ 14 litres.
Il est doté d'une goulotte extérieure, située
dans la trappe à carburant sous la goulotte de
remplissage du réser voir à carburant, fermée
par un bouchon bleu .
Un dispositif d'alerte se déclenche lorsqu'il
reste 2

400 km d'autonomie, c'est à dire une
fois le niveau de réser ve atteint. Lorsque le réser voir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions de votre véhicule n'est
plus conforme à la réglementation Euro 6
:
votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 400

km parcourus, un
dispositif s'activera automatiquement pour
empêcher le démarrage du moteur.
Informations pratiques

133

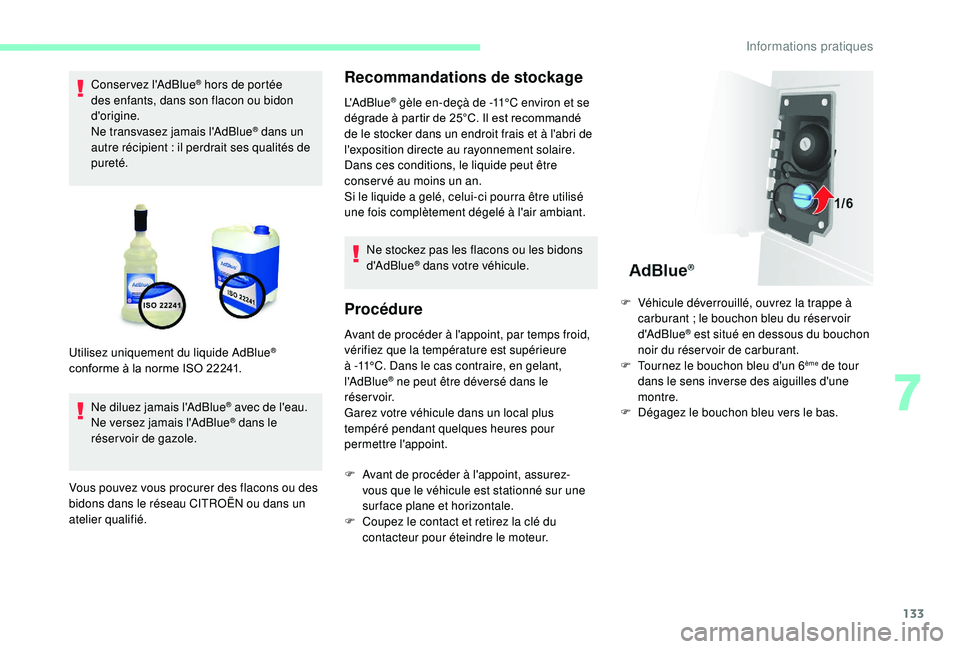

Conservez l'AdBlue® hors de portée
des enfants, dans son flacon ou bidon
d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient

: il perdrait ses qualités de
pureté.
Ne diluez jamais l'AdBlue
® avec de l'eau.
Ne versez jamais l'AdBlue® dans le
réservoir de gazole.
Vous pouvez vous procurer des flacons ou des
bidons dans le réseau CITROËN ou dans un
atelier qualifié.
Recommandations de stockage
L'AdBlue® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de le stocker dans un endroit frais et à l'abri de
l'exposition directe au rayonnement solaire.
Dans ces conditions, le liquide peut être
conser vé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant.
Ne stockez pas les flacons ou les bidons
d'AdBlue
® dans votre véhicule.
Procédure
Avant de procéder à l'appoint, par temps froid,
vérifiez que la température est supérieure
à -11°C. Dans le cas contraire, en gelant,
l'AdBlue
® ne peut être déversé dans le
réservoir.
Garez votre véhicule dans un local plus
tempéré pendant quelques heures pour
permettre l'appoint.
Utilisez uniquement du liquide AdBlue
®
conforme à la norme ISO 22241.
F

A
vant de procéder à l'appoint, assurez-
vous que le véhicule est stationné sur une
surface plane et horizontale.
F

C
oupez le contact et retirez la clé du
contacteur pour éteindre le moteur. F

V
éhicule déverrouillé, ouvrez la trappe à
carburant ; le bouchon bleu du réser voir
d'AdBlue
® est situé en dessous du bouchon
noir du réservoir de carburant.
F

T

ournez le bouchon bleu d'un 6
ème de tour
dans le sens inverse des aiguilles d'une
montre.
F

D

égagez le bouchon bleu vers le bas.
7
Informations pratiques

134

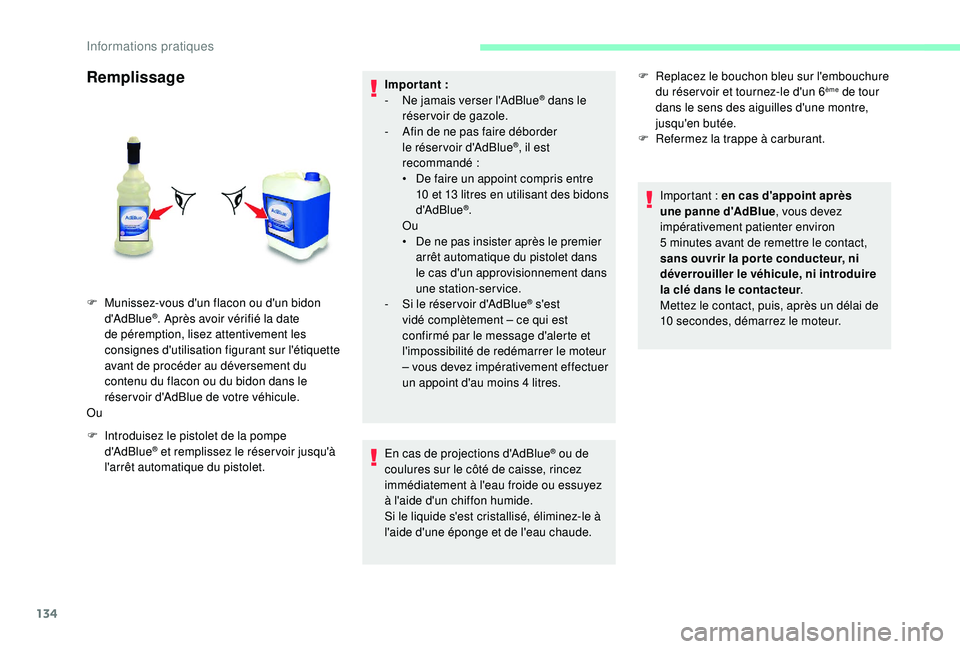

Remplissage
F Introduisez le pistolet de la pompe d'AdBlue® et remplissez le réser voir jusqu'à
l'arrêt automatique du pistolet. Impor tant
:
-
N
e jamais verser l'AdBlue
® dans le
réservoir de gazole.
-

A

fin de ne pas faire déborder
le réser voir d'AdBlue
®, il est
recommandé
:
•

D

e faire un appoint compris entre
10 et 13

litres en utilisant des bidons
d'AdBlue
®.
Ou
•

D

e ne pas insister après le premier
arrêt automatique du pistolet dans
le cas d'un approvisionnement dans
une station-service.
-

S

i le réser voir d'AdBlue
® s'est
vidé complètement – ce qui est
confirmé par le message d'alerte et
l'impossibilité de redémarrer le moteur
– vous devez impérativement effectuer
un appoint d'au moins 4

litres.
En cas de projections d'AdBlue
® ou de
coulures sur le côté de caisse, rincez
immédiatement à l'eau froide ou essuyez
à l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
F

M

unissez-vous d'un flacon ou d'un bidon
d'AdBlue
®. Après avoir vérifié la date
de péremption, lisez attentivement les
consignes d'utilisation figurant sur l'étiquette
avant de procéder au déversement du
contenu du flacon ou du bidon dans le
réser voir d'AdBlue de votre véhicule.
Ou F

R
eplacez le bouchon bleu sur l'embouchure
du réser voir et tournez-le d'un 6
ème de tour
dans le sens des aiguilles d'une montre,
jusqu'en butée.
F

R

efermez la trappe à carburant.
Important

: en cas d'appoint après
une panne d'AdBlue , vous devez
impérativement patienter environ
5

minutes avant de remettre le contact,
sans ouvrir la por te conducteur, ni
déverrouiller le véhicule, ni introduire
la clé dans le contacteur .
Mettez le contact, puis, après un délai de
10

secondes, démarrez le moteur.
Informations pratiques
