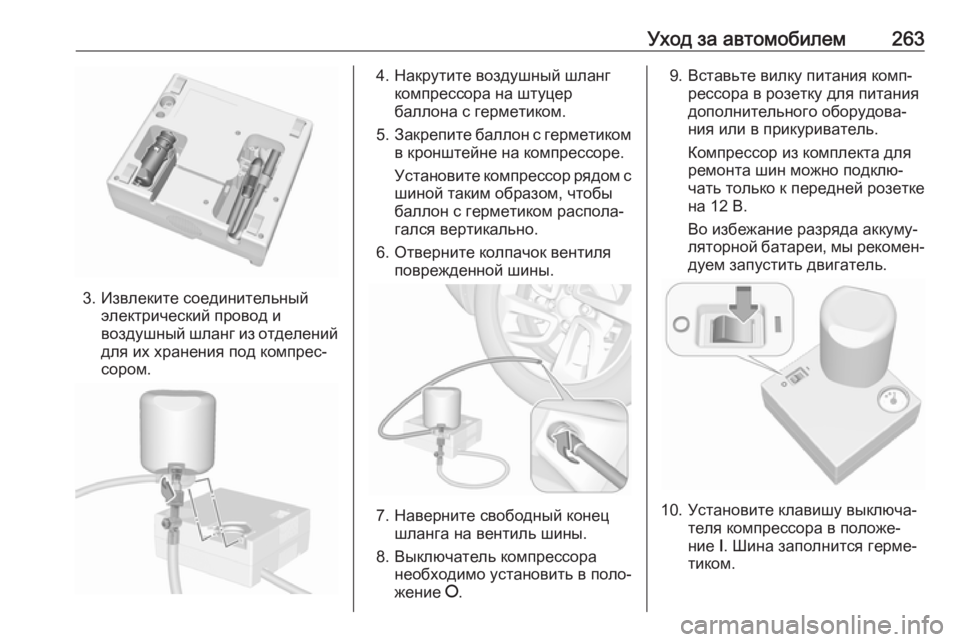

Уход за автомобилем263
3. Извлеките соединительныйэлектрический провод и
воздушный шланг из отделений
для их хранения под компрес‐
сором.
4. Накрутите воздушный шланг компрессора на штуцер
баллона с герметиком.
5. Закрепите баллон с герметиком
в кронштейне на компрессоре.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора необходимо установить в поло‐
жение J.
9. Вставьте вилку питания комп‐
рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Компрессор из комплекта для
ремонта шин можно подклю‐
чать только к передней розетке на 12 В.
Во избежание разряда аккуму‐
ляторной батареи, мы рекомен‐
дуем запустить двигатель.
10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.

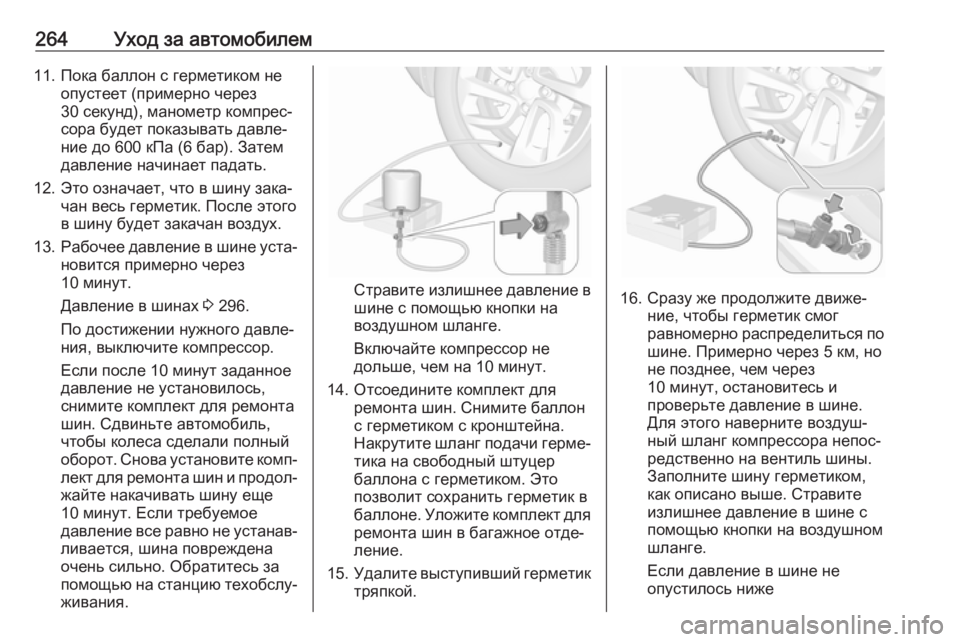

264Уход за автомобилем11. Пока баллон с герметиком неопустеет (примерно через30 секунд), манометр компрес‐
сора будет показывать давле‐
ние до 600 кПа (6 бар). Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. После этого
в шину будет закачан воздух.
13. Рабочее давление в шине уста‐
новится примерно через 10 минут.
Давление в шинах 3 296.
По достижении нужного давле‐
ния, выключите компрессор.
Если после 10 минут заданное
давление не установилось,
снимите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
10 минут. Если требуемое
давление все равно не устанав‐
ливается, шина повреждена
очень сильно. Обратитесь за
помощью на станцию техобслу‐
живания.
Стравите излишнее давление в шине с помощью кнопки на
воздушном шланге.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ремонта шин. Снимите баллон
с герметиком с кронштейна.
Накрутите шланг подачи герме‐
тика на свободный штуцер
баллона с герметиком. Это
позволит сохранить герметик в
баллоне. Уложите комплект для
ремонта шин в багажное отде‐
ление.
15. Удалите выступивший герметик
тряпкой.16. Сразу же продолжите движе‐ ние, чтобы герметик смог
равномерно распределиться по шине. Примерно через 5 км, но
не позднее, чем через
10 минут, остановитесь и
проверьте давление в шине.
Для этого наверните воздуш‐
ный шланг компрессора непос‐
редственно на вентиль шины.
Заполните шину герметиком,
как описано выше. Стравите
излишнее давление в шине с
помощью кнопки на воздушном
шланге.
Если давление в шине не
опустилось ниже

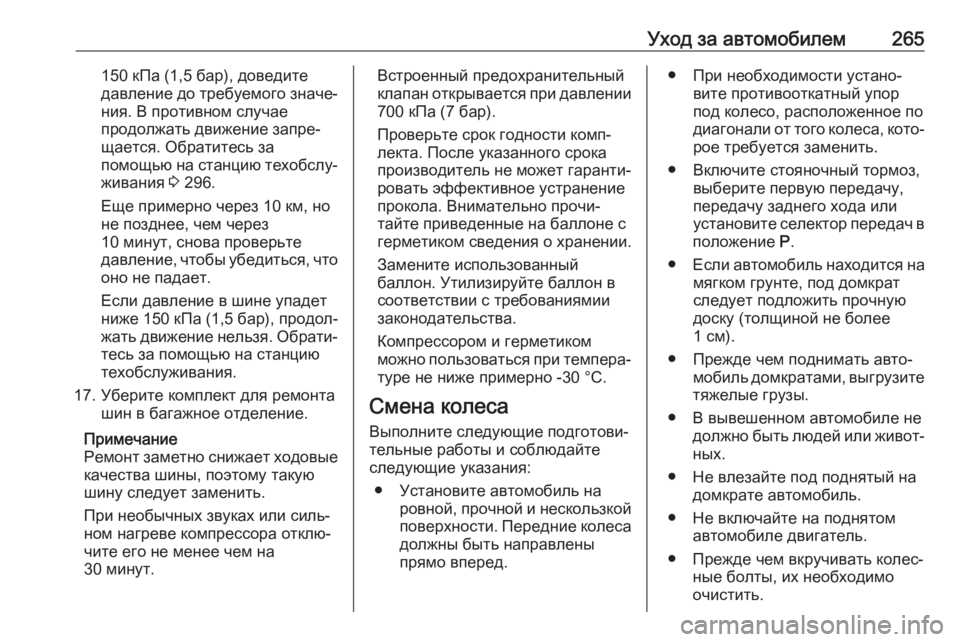

Уход за автомобилем265150 кПа (1,5 бар), доведите
давление до требуемого значе‐ ния. В противном случае
продолжать движение запре‐
щается. Обратитесь за
помощью на станцию техобслу‐ живания 3 296.
Еще примерно через 10 км, но
не позднее, чем через
10 минут, снова проверьте
давление, чтобы убедиться, что
оно не падает.
Если давление в шине упадет ниже 150 кПа (1,5 бар) , продол‐
жать движение нельзя. Обрати‐
тесь за помощью на станцию
техобслуживания.
17. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
При необычных звуках или силь‐
ном нагреве компрессора отклю‐
чите его не менее чем на
30 минут.Встроенный предохранительный
клапан открывается при давлении
700 кПа (7 бар).
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.
Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Смена колеса Выполните следующие подготови‐тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.● При необходимости устано‐ вите противооткатный упор
под колесо, расположенное по
диагонали от того колеса, кото‐ рое требуется заменить.
● Включите стояночный тормоз, выберите первую передачу,передачу заднего хода или
установите селектор передач в
положение Р.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Прежде чем вкручивать колес‐ ные болты, их необходимо
очистить.

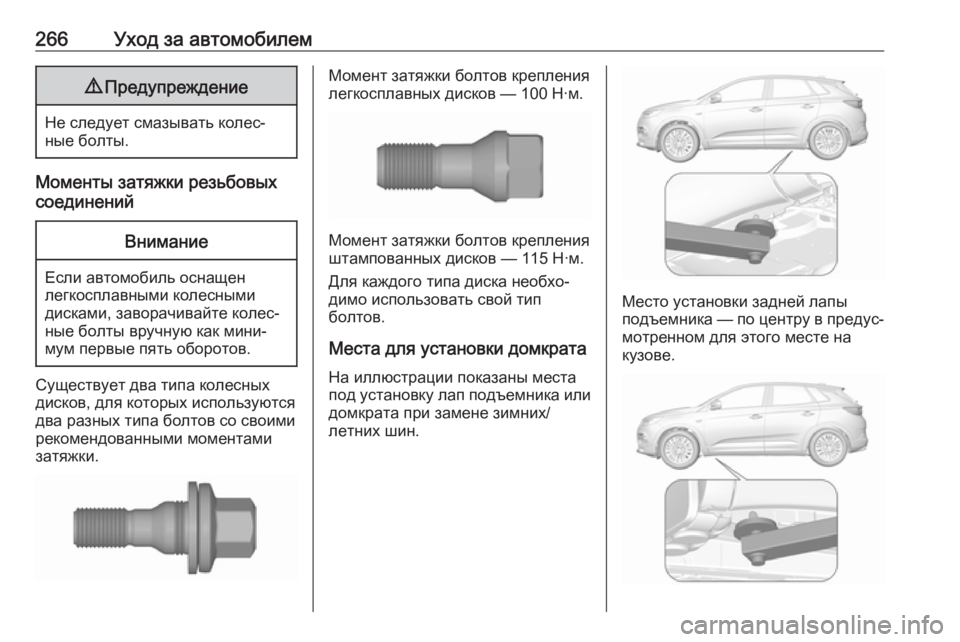

266Уход за автомобилем9Предупреждение
Не следует смазывать колес‐
ные болты.
Моменты затяжки резьбовых
соединений
Внимание
Если автомобиль оснащен
легкосплавными колесными
дисками, заворачивайте колес‐
ные болты вручную как мини‐
мум первые пять оборотов.
Существует два типа колесных
дисков, для которых используются
два разных типа болтов со своими
рекомендованными моментами
затяжки.
Момент затяжки болтов крепления
легкосплавных дисков — 100 Н·м.
Момент затяжки болтов крепления
штампованных дисков — 115 Н·м.
Для каждого типа диска необхо‐
димо использовать свой тип
болтов.
Места для установки домкрата На иллюстрации показаны места
под установку лап подъемника или домкрата при замене зимних/
летних шин.
Место установки задней лапы
подъемника — по центру в предус‐
мотренном для этого месте на
кузове.

Уход за автомобилем267Место установки передней лапы
подъемника — по центру в предус‐
мотренном для этого месте на
кузове.
Запасное колесо
В зависимости от размера запас‐
ного колеса по сравнению с
другими установленными на авто‐
мобиле колесами и действующих в стране правил оно может класси‐
фицироваться как временное
запасное колесо или докатка. В
этом случае действует ограниче‐
ние максимально допустимой
скорости, даже если на самом
запасном колесе надписи, устана‐
вливающие такое ограничение,
отсутствуют.
Разрешается устанавливать
только одно временное запасное
колесо. Не следует превышать
скорость более 80 км/ч. Повороты
следует проходить на небольшой
скорости. Не пользуйтесь такимколесом длительное время.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Для извлечения:
1. Снимите крышку пола 3 80.
2. Извлеките ящик с инструмен‐ тами.
3. Запасное колесо уменьшенной размерности фиксируется
барашковой гайкой. Отвинтите
гайку и достаньте запасное
колесо.
4. Если водитель, заменив колесо, не положил его в нишу
для запасного колеса, то ящик с инструментами необходимо
закрепить гайкой-барашком,
затянув ее до упора, после чего закрыть панель пола.
5. После замены полноразмер‐ ным колесом уложите запасное
колесо уменьшенной размерно‐
сти в нишу наружной стороной
вверх и закрепите барашковой
гайкой.
Разрешается устанавливать
только одно временное запасное
колесо. Разрешенная максималь‐ ная скорость, указанная на марки‐
ровке временного запасного

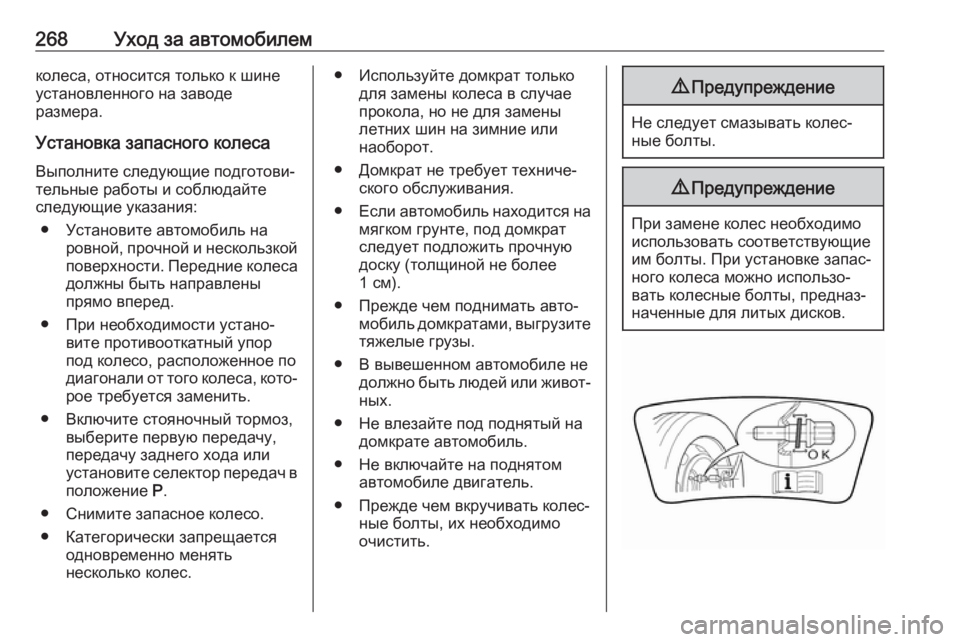

268Уход за автомобилемколеса, относится только к шине
установленного на заводе
размера.
Установка запасного колеса
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.
● При необходимости устано‐ вите противооткатный упор
под колесо, расположенное по
диагонали от того колеса, кото‐ рое требуется заменить.
● Включите стояночный тормоз, выберите первую передачу,передачу заднего хода или
установите селектор передач в
положение Р.
● Снимите запасное колесо.
● Категорически запрещается одновременно менять
несколько колес.● Используйте домкрат только для замены колеса в случае
прокола, но не для замены летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузитетяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Прежде чем вкручивать колес‐ ные болты, их необходимо
очистить.9 Предупреждение
Не следует смазывать колес‐
ные болты.
9 Предупреждение
При замене колес необходимо
использовать соответствующие
им болты. При установке запас‐
ного колеса можно использо‐
вать колесные болты, предназ‐
наченные для литых дисков.

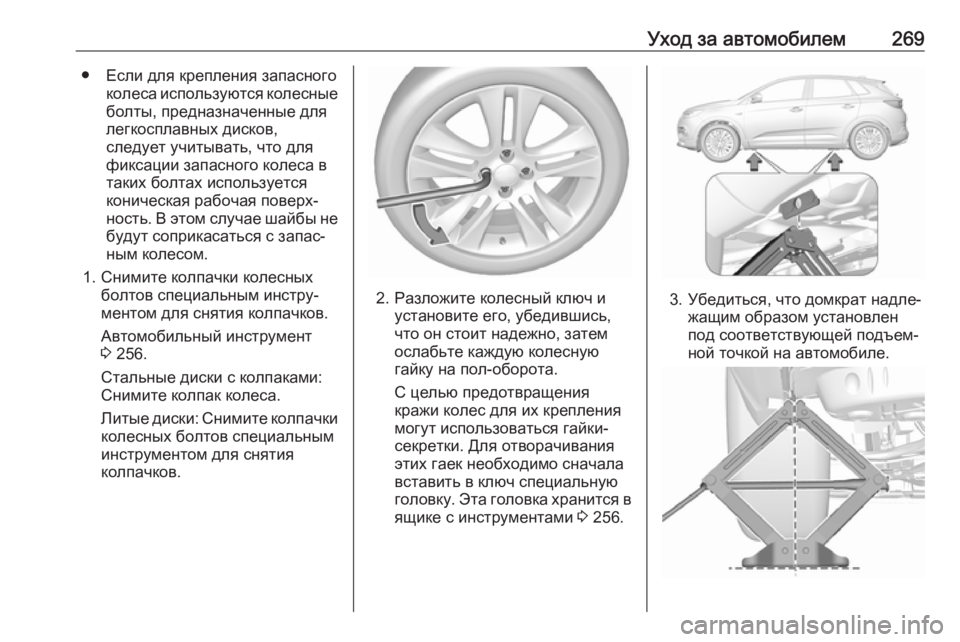

Уход за автомобилем269● Если для крепления запасногоколеса используются колесныеболты, предназначенные для
легкосплавных дисков,
следует учитывать, что для
фиксации запасного колеса в
таких болтах используется
коническая рабочая поверх‐
ность. В этом случае шайбы не будут соприкасаться с запас‐
ным колесом.
1. Снимите колпачки колесных болтов специальным инстру‐
ментом для снятия колпачков.
Автомобильный инструмент
3 256.
Стальные диски с колпаками:
Снимите колпак колеса.
Литые диски: Снимите колпачки
колесных болтов специальным
инструментом для снятия
колпачков.
2. Разложите колесный ключ и установите его, убедившись,
что он стоит надежно, затем
ослабьте каждую колесную
гайку на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-
секретки. Для отворачивания
этих гаек необходимо сначала
вставить в ключ специальную
головку. Эта головка хранится в ящике с инструментами 3 256.3. Убедиться, что домкрат надле‐
жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.

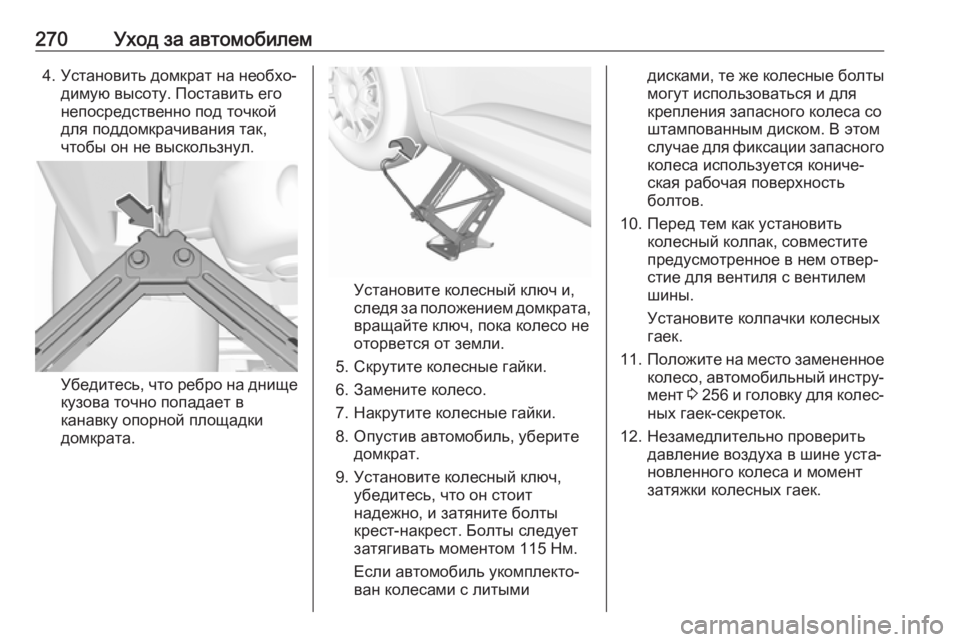

270Уход за автомобилем4. Установить домкрат на необхо‐димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Убедитесь, что ребро на днище кузова точно попадает в
канавку опорной площадки
домкрата.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо.
7. Накрутите колесные гайки.
8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните болты
крест-накрест. Болты следует
затягивать моментом 115 Нм.
Если автомобиль укомплекто‐
ван колесами с литыми
дисками, те же колесные болты могут использоваться и для
крепления запасного колеса со
штампованным диском. В этом
случае для фиксации запасного
колеса используется кониче‐
ская рабочая поверхность
болтов.
10. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных
гаек.
11. Положите на место замененное
колесо, автомобильный инстру‐ мент 3 256 и головку для колес‐
ных гаек-секреток.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
