Nega vozila263
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Vodite računa da se kabl ne
izvuče.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
Zadnje svetlo za maglu
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo u sklop
svetla. Montirati sklop svetla na
vrata prtljažnika i pritegnuti
zavrtanj iznutra. Pričvrstiti
poklopac.

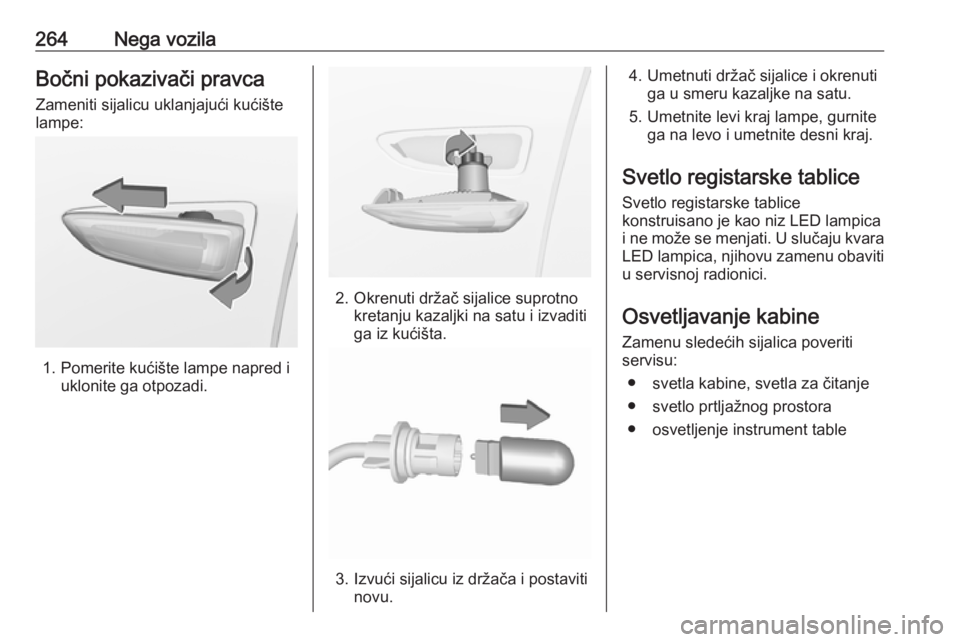

264Nega vozilaBočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Pomerite kućište lampe napred i uklonite ga otpozadi.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara LED lampica, njihovu zamenu obaviti
u servisnoj radionici.
Osvetljavanje kabine
Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje● svetlo prtljažnog prostora
● osvetljenje instrument table

Nega vozila265Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru. Izvlakač ima dve strane,
svaka strana je dizajnirana za
različite vrste osigurača.
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.

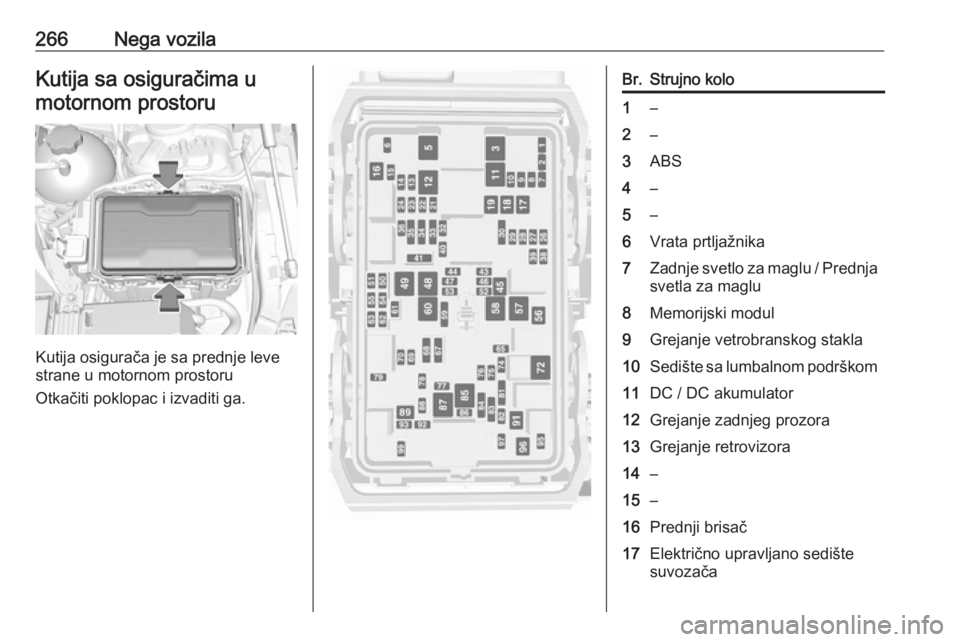

266Nega vozilaKutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru
Otkačiti poklopac i izvaditi ga.
Br.Strujno kolo1–2–3ABS4–5–6Vrata prtljažnika7Zadnje svetlo za maglu / Prednja
svetla za maglu8Memorijski modul9Grejanje vetrobranskog stakla10Sedište sa lumbalnom podrškom11DC / DC akumulator12Grejanje zadnjeg prozora13Grejanje retrovizora14–15–16Prednji brisač17Električno upravljano sedište
suvozača

Nega vozila267Br.Strujno kolo18Zasenčenje od sunca19Pobuđivač električno
upravljanog sedišta20–21Krovni otvor22Brisač zadnjeg stakla / vazdušni jastuk23Adaptivno prednje osvetljavanje24–25–26Upravljački modul menjača27Kontakt / instrument tabla28–29Zadnja kamera / ventilacioni
otvor30Kontrolna lampice kvara na
prikolici31–32Kamera33Grejanje prednjeg sedištaBr.Strujno kolo34Grejanje zadnjeg sedišta35Ogibljenje / Pogon na svim
točkovima36Sistem goriva37–38–39–40Brava upravljača41–42–43Grejani upravljač44Podešavanje dometa snopa
prednjih svetla45–46Upravljački modul motora47–48DC/DC konvertor / ventilacioni
otvor / E-Boost49Upravljački modul zadnjih vrataBr.Strujno kolo50–51–52–53–54–55–56Elektropokretač57–58–59Levo prednje svetlo (LED)60Ventilator za hlađenje61–62–63–64–65Upravljanje klima sistemom66–67–

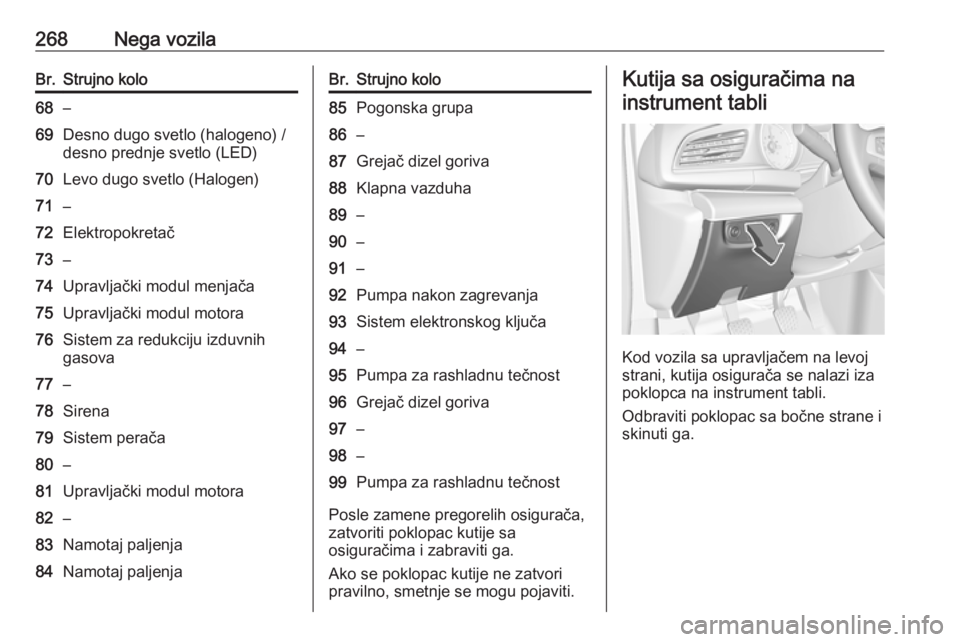

268Nega vozilaBr.Strujno kolo68–69Desno dugo svetlo (halogeno) /desno prednje svetlo (LED)70Levo dugo svetlo (Halogen)71–72Elektropokretač73–74Upravljački modul menjača75Upravljački modul motora76Sistem za redukciju izduvnih
gasova77–78Sirena79Sistem perača80–81Upravljački modul motora82–83Namotaj paljenja84Namotaj paljenjaBr.Strujno kolo85Pogonska grupa86–87Grejač dizel goriva88Klapna vazduha89–90–91–92Pumpa nakon zagrevanja93Sistem elektronskog ključa94–95Pumpa za rashladnu tečnost96Grejač dizel goriva97–98–99Pumpa za rashladnu tečnost
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli.
Odbraviti poklopac sa bočne strane i
skinuti ga.

Nega vozila269

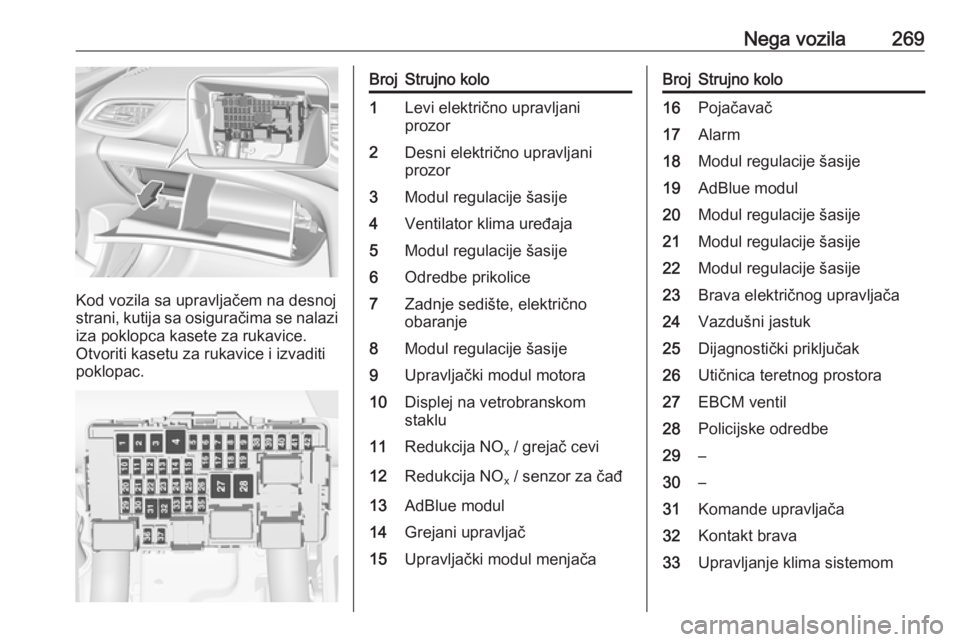

Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice i izvaditi
poklopac.
BrojStrujno kolo1Levi električno upravljani
prozor2Desni električno upravljani
prozor3Modul regulacije šasije4Ventilator klima uređaja5Modul regulacije šasije6Odredbe prikolice7Zadnje sedište, električno
obaranje8Modul regulacije šasije9Upravljački modul motora10Displej na vetrobranskom
staklu11Redukcija NO x / grejač cevi12Redukcija NO
x / senzor za čađ13AdBlue modul14Grejani upravljač15Upravljački modul menjačaBrojStrujno kolo16Pojačavač17Alarm18Modul regulacije šasije19AdBlue modul20Modul regulacije šasije21Modul regulacije šasije22Modul regulacije šasije23Brava električnog upravljača24Vazdušni jastuk25Dijagnostički priključak26Utičnica teretnog prostora27EBCM ventil28Policijske odredbe29–30–31Komande upravljača32Kontakt brava33Upravljanje klima sistemom

270Nega vozilaBrojStrujno kolo34Modul centralnog mrežnog

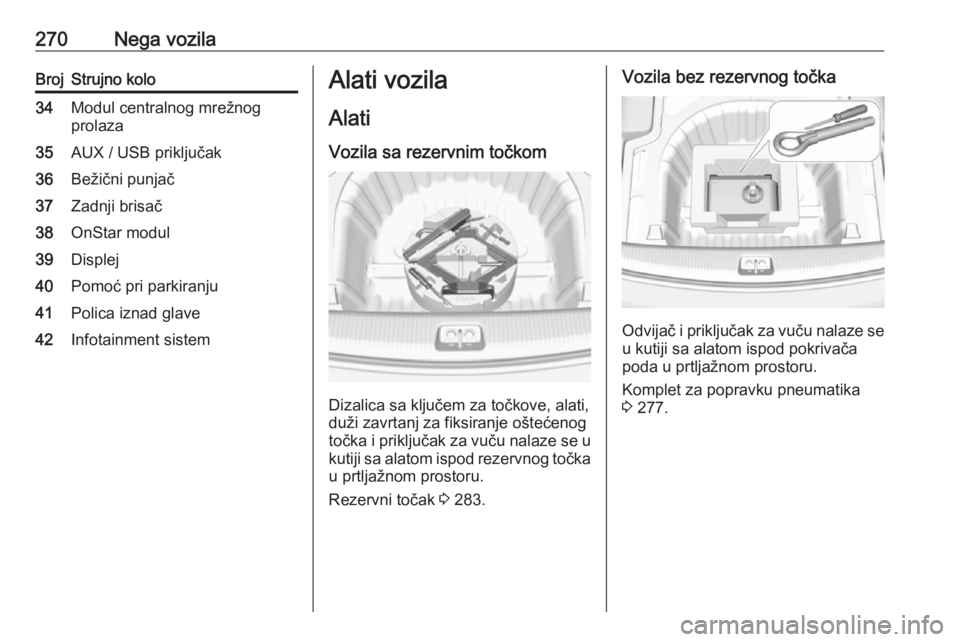

prolaza35AUX / USB priključak36Bežični punjač37Zadnji brisač38OnStar modul39Displej40Pomoć pri parkiranju41Polica iznad glave42Infotainment sistemAlati vozila
Alati Vozila sa rezervnim točkom
Dizalica sa ključem za točkove, alati,
duži zavrtanj za fiksiranje oštećenog
točka i priključak za vuču nalaze se u kutiji sa alatom ispod rezervnog točkau prtljažnom prostoru.
Rezervni točak 3 283.
Vozila bez rezervnog točka
Odvijač i priključak za vuču nalaze se
u kutiji sa alatom ispod pokrivača
poda u prtljažnom prostoru.
Komplet za popravku pneumatika
3 277.
