2019.5 OPEL INSIGNIA BREAK Uputstvo za upotrebu (in Serbian)

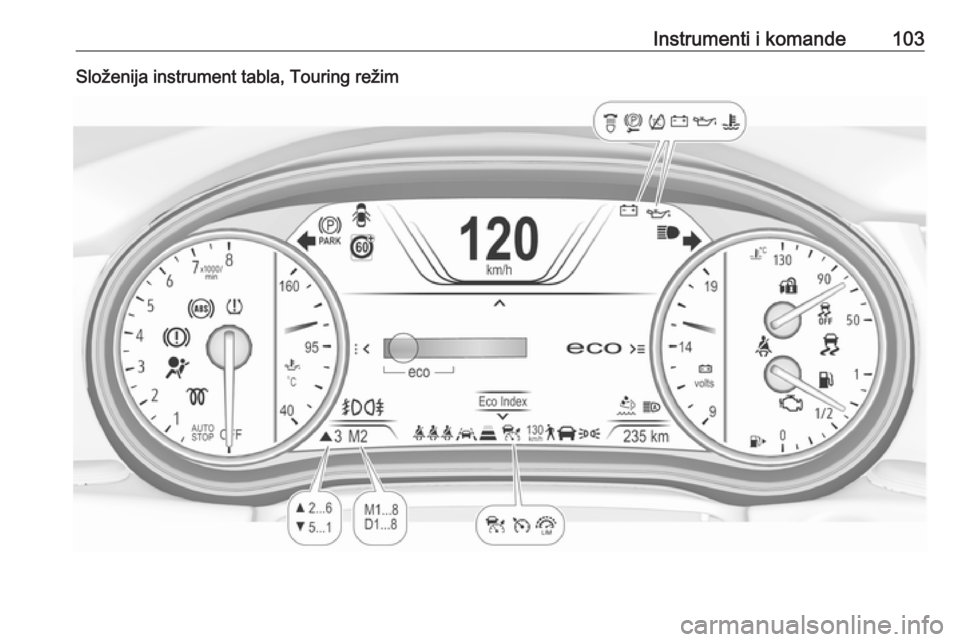

Instrumenti i komande103Složenija instrument tabla, Touring režim

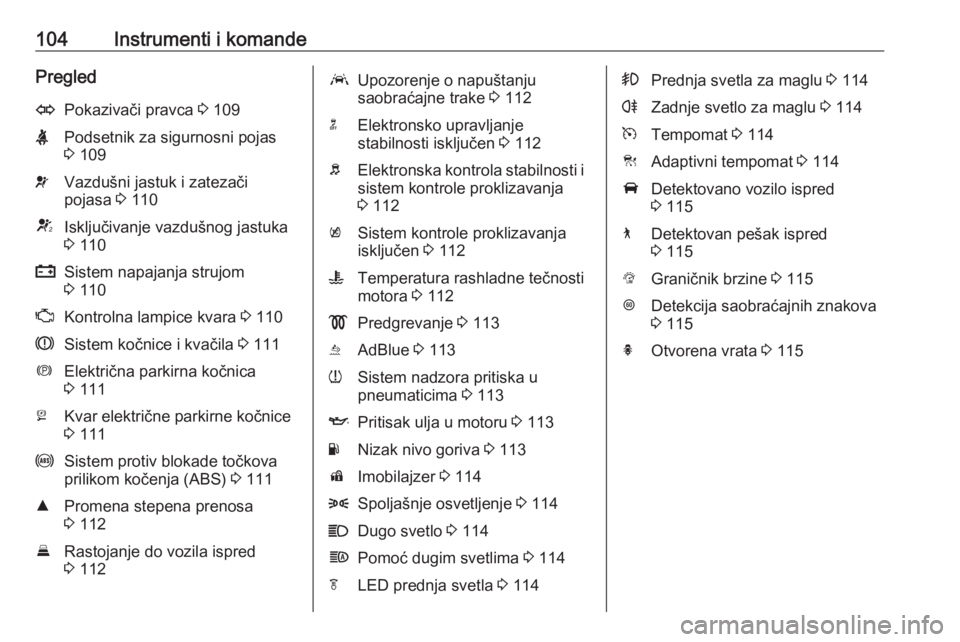

104Instrumenti i komandePregledOPokazivači pravca 3 109XPodsetnik za sigurnosni pojas
3 109vVazdušni jastuk i zatezači
pojasa 3 110VIsključivanje vazdušnog jastuka
3 110pSistem napajanja strujom
3 110ZKontrolna lampice kvara 3 110RSistem kočnice i kvačila 3 111mElektrična parkirna kočnica
3 111jKvar električne parkirne kočnice
3 111uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 111RPromena stepena prenosa
3 112ERastojanje do vozila ispred
3 112aUpozorenje o napuštanju
saobraćajne trake 3 112nElektronsko upravljanje
stabilnosti isključen 3 112bElektronska kontrola stabilnosti i
sistem kontrole proklizavanja
3 112kSistem kontrole proklizavanja
isključen 3 112WTemperatura rashladne tečnosti
motora 3 112!Predgrevanje 3 113uAdBlue 3 113wSistem nadzora pritiska u
pneumaticima 3 113IPritisak ulja u motoru 3 113YNizak nivo goriva 3 113dImobilajzer 3 1148Spoljašnje osvetljenje 3 114CDugo svetlo 3 114fPomoć dugim svetlima 3 114fLED prednja svetla 3 114>Prednja svetla za maglu 3 114rZadnje svetlo za maglu 3 114mTempomat 3 114CAdaptivni tempomat 3 114ADetektovano vozilo ispred
3 1157Detektovan pešak ispred
3 115LGraničnik brzine 3 115LDetekcija saobraćajnih znakova
3 115hOtvorena vrata 3 115

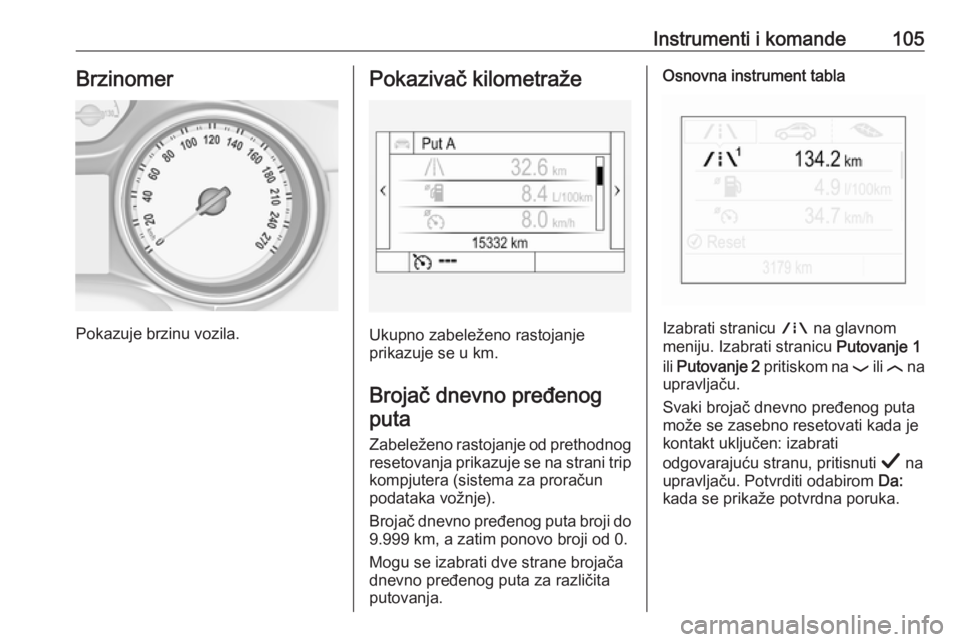

Instrumenti i komande105Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Ukupno zabeleženo rastojanje
prikazuje se u km.
Brojač dnevno pređenog puta
Zabeleženo rastojanje od prethodnogresetovanja prikazuje se na strani trip
kompjutera (sistema za proračun
podataka vožnje).
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Mogu se izabrati dve strane brojača
dnevno pređenog puta za različita
putovanja.
Osnovna instrument tabla
Izabrati stranicu ; na glavnom
meniju. Izabrati stranicu Putovanje 1
ili Putovanje 2 pritiskom na P ili N na
upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti Å na
upravljaču. Potvrditi odabirom Da:
kada se prikaže potvrdna poruka.

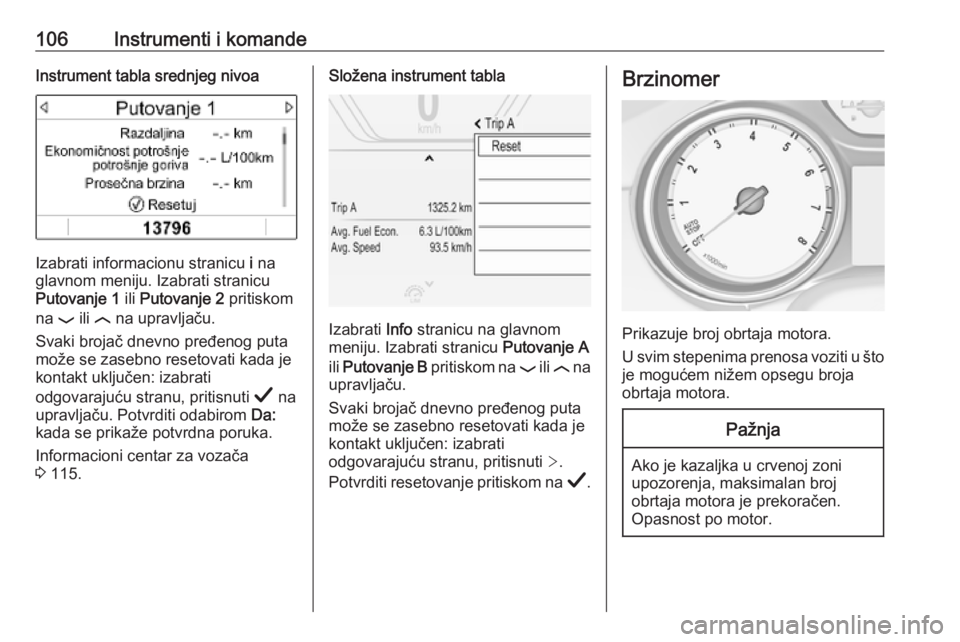

106Instrumenti i komandeInstrument tabla srednjeg nivoa
Izabrati informacionu stranicu i na
glavnom meniju. Izabrati stranicu
Putovanje 1 ili Putovanje 2 pritiskom
na P ili N na upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti Å na
upravljaču. Potvrditi odabirom Da:
kada se prikaže potvrdna poruka.
Informacioni centar za vozača
3 115.
Složena instrument tabla
Izabrati Info stranicu na glavnom
meniju. Izabrati stranicu Putovanje A
ili Putovanje B pritiskom na P ili N na
upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti >.
Potvrditi resetovanje pritiskom na Å.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.

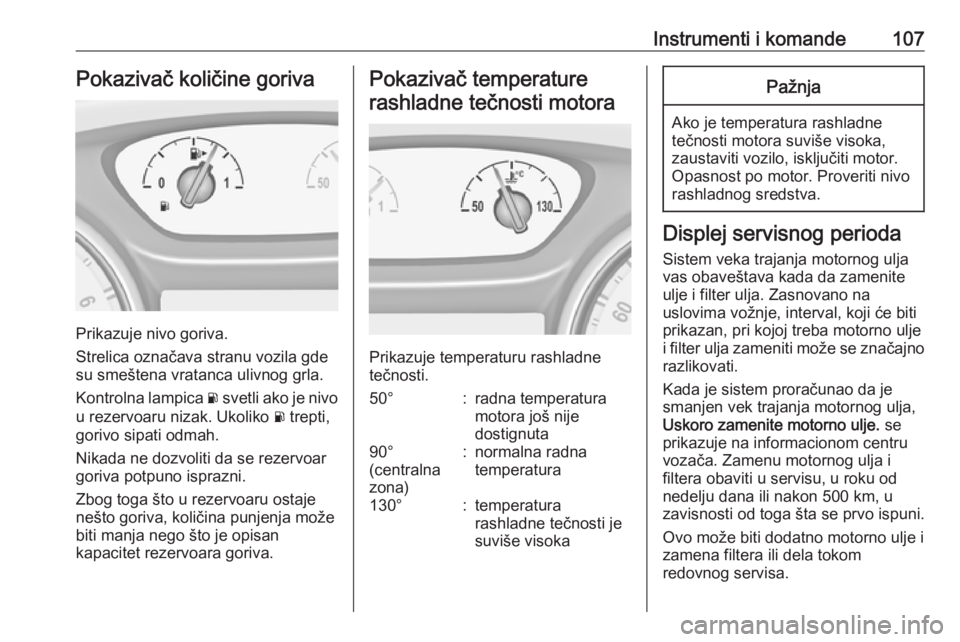

Instrumenti i komande107Pokazivač količine goriva
Prikazuje nivo goriva.
Strelica označava stranu vozila gde
su smeštena vratanca ulivnog grla.
Kontrolna lampica r svetli ako je nivo
u rezervoaru nizak. Ukoliko r trepti,
gorivo sipati odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara goriva.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
50°:radna temperatura
motora još nije
dostignuta90°
(centralna
zona):normalna radna
temperatura130°:temperatura
rashladne tečnosti je
suviše visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas obaveštava kada da zamenite
ulje i filter ulja. Zasnovano na
uslovima vožnje, interval, koji će biti
prikazan, pri kojoj treba motorno ulje
i filter ulja zameniti može se značajno
razlikovati.
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Uskoro zamenite motorno ulje. se
prikazuje na informacionom centru
vozača. Zamenu motornog ulja i
filtera obaviti u servisu, u roku od
nedelju dana ili nakon 500 km, u
zavisnosti od toga šta se prvo ispuni.
Ovo može biti dodatno motorno ulje i
zamena filtera ili dela tokom
redovnog servisa.

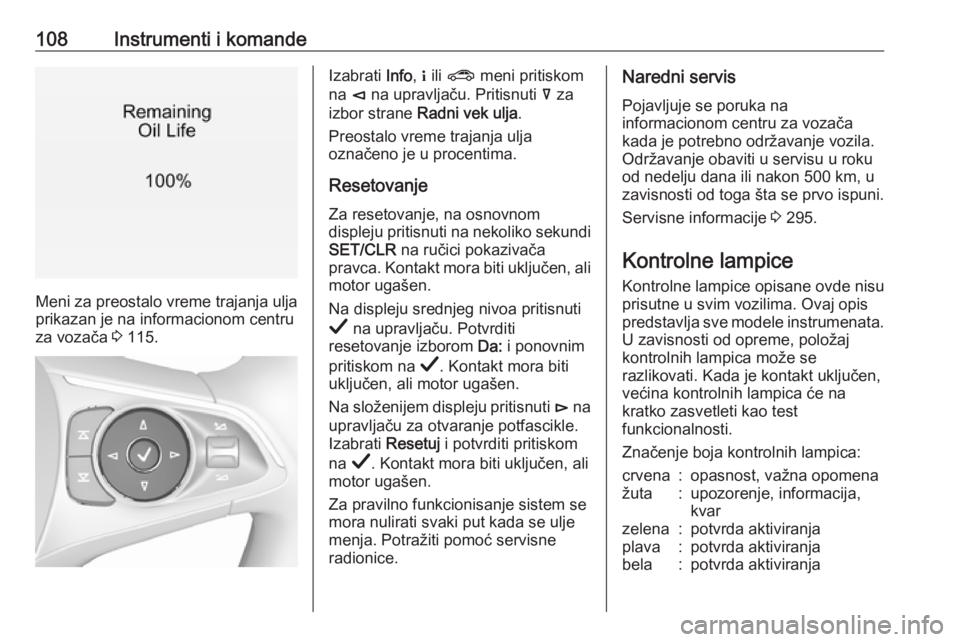

108Instrumenti i komande
Meni za preostalo vreme trajanja ulja
prikazan je na informacionom centru
za vozača 3 115.
Izabrati Info, " ili ? meni pritiskom
na è na upravljaču. Pritisnuti å za
izbor strane Radni vek ulja .
Preostalo vreme trajanja ulja
označeno je u procentima.
Resetovanje
Za resetovanje, na osnovnom
displeju pritisnuti na nekoliko sekundi
SET/CLR na ručici pokazivača
pravca. Kontakt mora biti uključen, ali motor ugašen.
Na displeju srednjeg nivoa pritisnuti
Å na upravljaču. Potvrditi
resetovanje izborom Da: i ponovnim
pritiskom na Å. Kontakt mora biti
uključen, ali motor ugašen.
Na složenijem displeju pritisnuti é na
upravljaču za otvaranje potfascikle.
Izabrati Resetuj i potvrditi pritiskom
na Å. Kontakt mora biti uključen, ali
motor ugašen.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.Naredni servis
Pojavljuje se poruka na
informacionom centru za vozača
kada je potrebno održavanje vozila.
Održavanje obaviti u servisu u roku
od nedelju dana ili nakon 500 km, u
zavisnosti od toga šta se prvo ispuni.
Servisne informacije 3 295.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna opomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja

Instrumenti i komande109Videti sve kontrolne lampice na
različitim instrument tablama 3 99.
Pokazivači pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.
Trepti
Pokazivač pravca ili trepćuća svetla
upozorenja su uključena.
Brzo treptanje: kvar pokazivača
pravca ili pripadajućeg osigurača,
kvar pokazivača pravca prikolice.
Zamena sijalica 3 255.
Osigurači 3 265.
Pokazivači pravca 3 145.Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
Simbol X za sedište vozača svetli ili
treperi crvenom bojom na instrument
tabli.
Simbol k za sedište suvozača svetli
ili trepti crvenom bojom na krovnoj
konzoli kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi od kako
pojasevi sedišta nisu bili vezani.
Status sigurnosnog pojasa
zadnjih sedišta
X ili > svetli ili treperi belom bojom (u
osnovnom informacionom centru za
vozača) ili crvenom bojom (u
informacionom centru za vozača
srednjeg nivoa i u složenijem).
X svetli
60 sekundi posle uključivanja kontakt
brave: sigurnosni pojas se odvezuje.
> svetli
60 sekundi posle uključivanja kontakt brave: sigurnosni pojas je vezan.
Posle ovog vremena, indikatori
sedišta sa vezanim sigurnosnim
pojasevima ili nepromenjenim
statusom sigurnosnog pojasa
prikazuju simbol >.
X svetli ili trepti
Zakopčan sigurnosni pojas se
otkopčao.
Nema indikacije
Svi sigurnosni pojasevi zadnjih
sedišta vezani su pre uključivanja
kontakt brave.

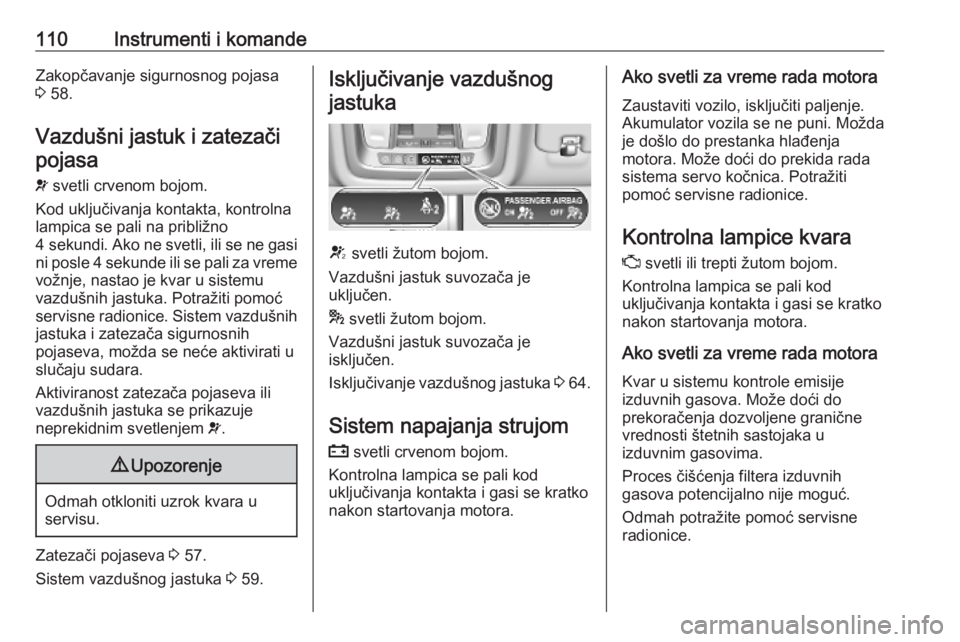

110Instrumenti i komandeZakopčavanje sigurnosnog pojasa
3 58.
Vazdušni jastuk i zatezači pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno
4 sekundi . Ako ne svetli, ili se ne gasi
ni posle 4 sekunde ili se pali za vreme
vožnje, nastao je kvar u sistemu
vazdušnih jastuka. Potražiti pomoć
servisne radionice. Sistem vazdušnih jastuka i zatezača sigurnosnih
pojaseva, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva 3 57.
Sistem vazdušnog jastuka 3 59.
Isključivanje vazdušnog
jastuka
V svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je
isključen.
Isključivanje vazdušnog jastuka 3 64.
Sistem napajanja strujom p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvaraZ svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima.
Proces čišćenja filtera izduvnih
gasova potencijalno nije moguć.
Odmah potražite pomoć servisne radionice.
