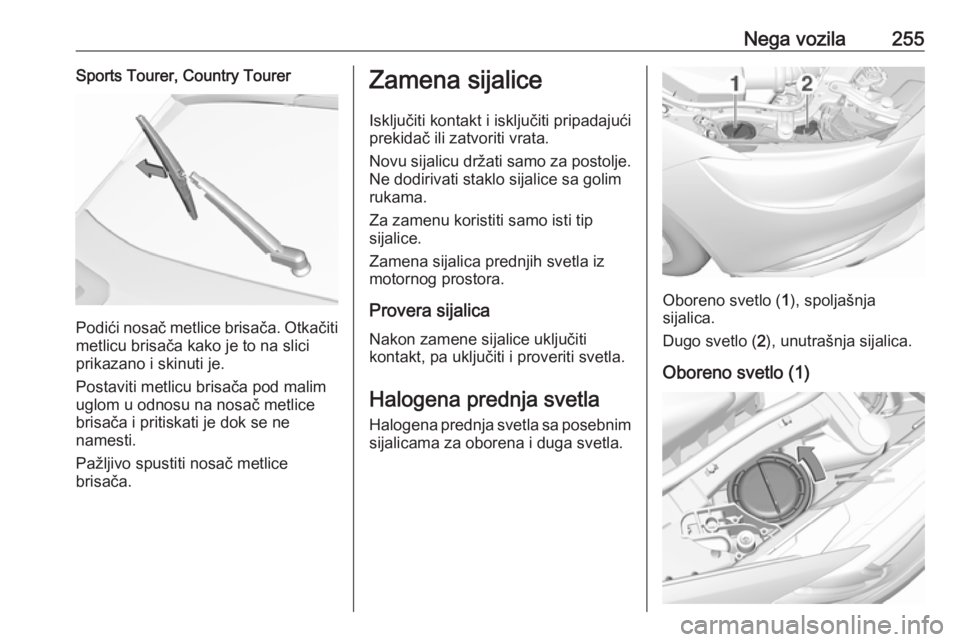

Nega vozila255Sports Tourer, Country Tourer
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalica Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Halogena prednja svetla
Halogena prednja svetla sa posebnim sijalicama za oborena i duga svetla.
Oboreno svetlo ( 1), spoljašnja
sijalica.
Dugo svetlo ( 2), unutrašnja sijalica.
Oboreno svetlo (1)

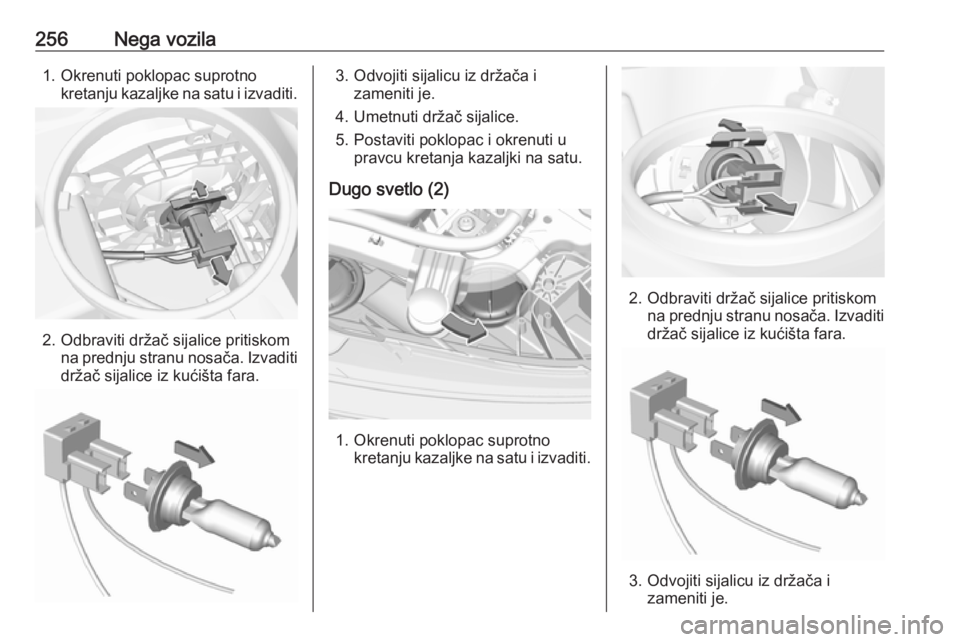

256Nega vozila1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Odbraviti držač sijalice pritiskomna prednju stranu nosača. Izvaditi
držač sijalice iz kućišta fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Dugo svetlo (2)
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.
2. Odbraviti držač sijalice pritiskomna prednju stranu nosača. Izvaditidržač sijalice iz kućišta fara.
3. Odvojiti sijalicu iz držača i zameniti je.

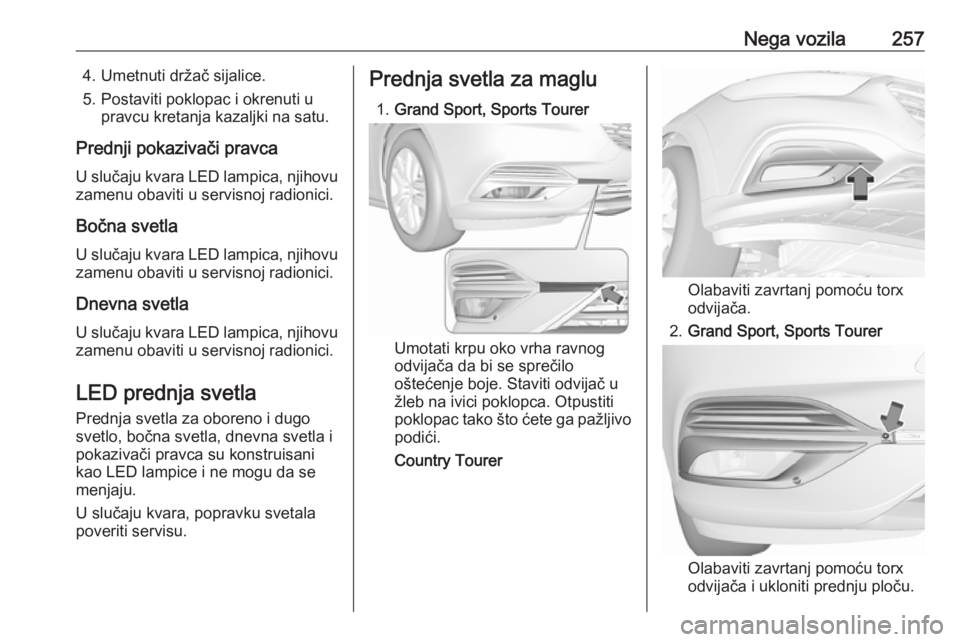

Nega vozila2574. Umetnuti držač sijalice.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivači pravca
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Bočna svetla U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Dnevna svetla
U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala poveriti servisu.Prednja svetla za maglu
1. Grand Sport, Sports Tourer
Umotati krpu oko vrha ravnog
odvijača da bi se sprečilo
oštećenje boje. Staviti odvijač u
žleb na ivici poklopca. Otpustiti
poklopac tako što ćete ga pažljivo
podići.
Country Tourer
Olabaviti zavrtanj pomoću torx
odvijača.
2. Grand Sport, Sports Tourer
Olabaviti zavrtanj pomoću torx
odvijača i ukloniti prednju ploču.

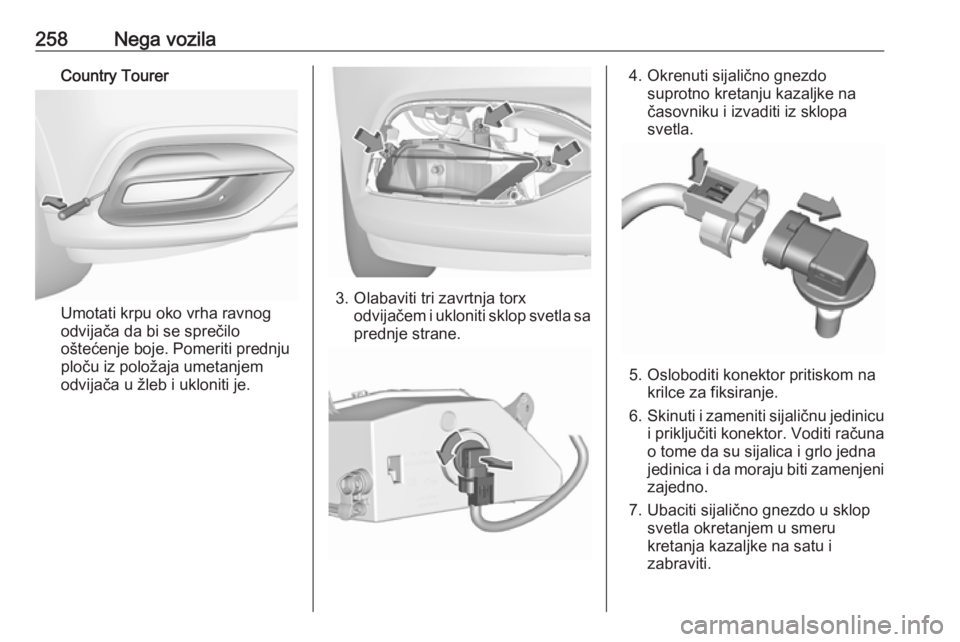

258Nega vozilaCountry Tourer
Umotati krpu oko vrha ravnog
odvijača da bi se sprečilo
oštećenje boje. Pomeriti prednju
ploču iz položaja umetanjem
odvijača u žleb i ukloniti je.3. Olabaviti tri zavrtnja torx odvijačem i ukloniti sklop svetla saprednje strane.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
5. Osloboditi konektor pritiskom na krilce za fiksiranje.
6. Skinuti i zameniti sijaličnu jedinicu
i priključiti konektor. Voditi računa
o tome da su sijalica i grlo jedna
jedinica i da moraju biti zamenjeni zajedno.
7. Ubaciti sijalično gnezdo u sklop svetla okretanjem u smeru
kretanja kazaljke na satu i
zabraviti.

Nega vozila2598. Montirati sklop svetla pritezanjemsva tri zavrtnja.
9. Pričvrstiti prednju ploču i pritegnuti zavrtanj.
10. Grand Sport, Sports Tourer
Pričvrstiti i zabraviti poklopac.
Zadnja svetla
Zadnja svetla i stop svetla su
projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Svetla pokazivača pravca, zadnje
svetlo za maglu i svetla za vožnju
unazad su dizajnirana za sijalice, a zamena se vrši na sledeći način.Grand Sport
Sklop svetla u karoseriji
1. Skinuti poklopac na odgovarajućoj strani.
2. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop svetla izudubljenja i izvaditi ga. Vodite
računa da se kabl ne izvuče.

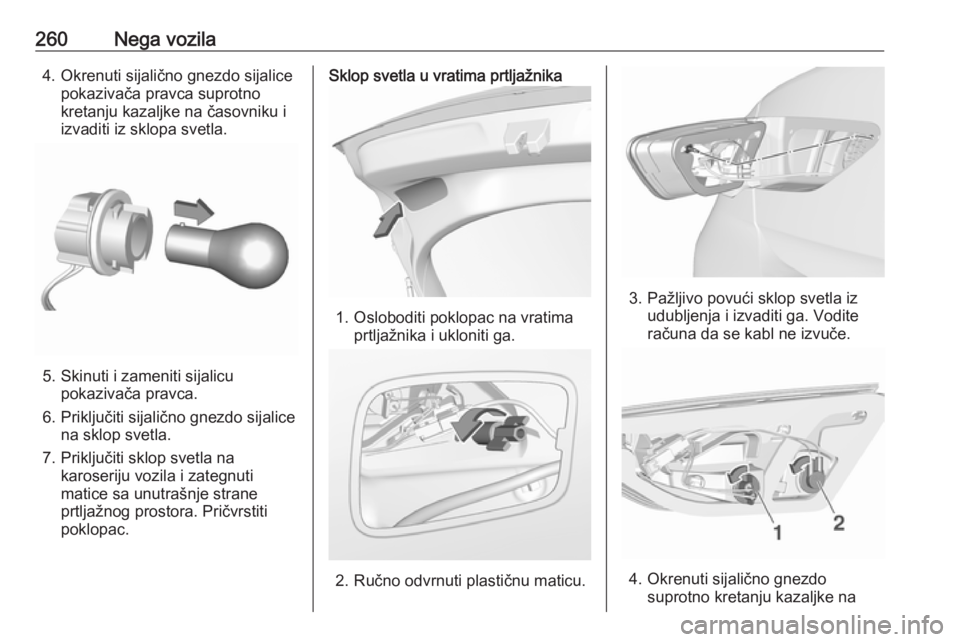

260Nega vozila4. Okrenuti sijalično gnezdo sijalicepokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
5. Skinuti i zameniti sijalicu pokazivača pravca.
6. Priključiti sijalično gnezdo sijalice na sklop svetla.
7. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop svetla iz udubljenja i izvaditi ga. Vodite
računa da se kabl ne izvuče.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na

Nega vozila261časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
Zadnje svetlo za maglu
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo sijalice u sklop zadnjeg svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.
Sports Tourer, Country Tourer
Sklop svetla u karoseriji
1. Odvijačem otvoriti poklopce. Odvrnuti i izvaditi oba zavrtnja.

262Nega vozila2. Pažljivo povući sklop svetla izudubljenja i izvaditi ga. Vodite
računa da se kabl ne izvuče.
3. Okrenuti sijalično gnezdo sijalice pokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
4. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
5. Priključiti sijalično gnezdo sijalice na sklop svetla.
6. Priključiti sklop svetla na karoseriju vozila i zategnuti
zavrtnje. Zatvoriti poklopce.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
