Stoelen, veiligheidssystemen63Zijdelings airbagsysteem
Het zijdelingse airbagsysteem
bestaat uit een airbag in elke voorste rugleuning en in de rugleuningen van de buitenste zitplaatsen achterin. Ze
zijn te herkennen aan het opschrift
AIRBAG .
Het zijairbagsysteem treedt in
werking bij een voldoende krachtige
zijdelingse aanrijding. Het contact
moet ingeschakeld zijn.
De opgeblazen airbags vangen de
schok op waardoor het gevaar voor
letsel aan het bovenlichaam en de
heupen bij een zijdelingse aanrijding
aanzienlijk afneemt.
9 Waarschuwing
Lichaamsdelen of voorwerpen uit
het werkingsgebied van de airbag
houden.
Let op
Op de voorstoelen alleen stoelhoe‐
zen gebruiken die voor de auto zijn goedgekeurd. De airbags niet afdek‐
ken.
Gordijnairbagsysteem
De hoofdairbags bestaan uit een
airbag aan weerskanten in het
dakframe. Ze zijn te herkennen aan
het opschrift AIRBAG op de dakstij‐
len.
Het gordijnairbagsysteem treedt in
werking bij een voldoende krachtige
zijdelingse aanrijding. Het contact
moet ingeschakeld zijn.
De opgeblazen airbags vangen de
schok op waardoor het gevaar voor
letsel aan het hoofd bij een zijdelingse aanrijding aanzienlijk afneemt.

64Stoelen, veiligheidssystemen9Waarschuwing
Lichaamsdelen of voorwerpen uit
het werkingsgebied van de airbag
houden.
De haken aan de handgrepen van het dakframe zijn alleen geschikt
om lichte kledingstukken, zonder
kleerhangers, aan op te hangen.
Geen voorwerpen in de kleding‐
stukken bewaren.
Airbag deactiveren
Het passagiersairbagsysteem vóór moet voor een kinderveiligheidssys‐
teem op de passagiersstoel worden
gedeactiveerd volgens de instructies
in de tabel 3 68. Het zijairbag- en
het gordijnairbagsysteem, de gordel‐
voorspanners en alle airbagsystemen van de bestuurder blijven actief.U deactiveert het airbagsysteem vande voorpassagier met een slot aan de passagierszijde van het instrumen‐
tenpaneel.
Gebruik de sleutelbaard in de elek‐
tronische sleutel om de stand te
kiezen:*
OFF:airbag van voorpassagier is
gedeactiveerd en gaat niet
af bij een aanrijding. Contro‐
lelampje *OFF brandt
voortdurend in de midden‐
consoleV
ON:airbag van voorpassagier is
actief9 Gevaar
Deactiveer de passagiersairbag
uitsluitend bij gebruik van een
kinderveiligheidssystemen,
volgens de instructies en beper‐
kingen in de tabel 3 68.
Anders is er kans op dodelijk letsel voor een persoon op de passa‐
giersstoel met een gedeacti‐
veerde airbag.

Stoelen, veiligheidssystemen65

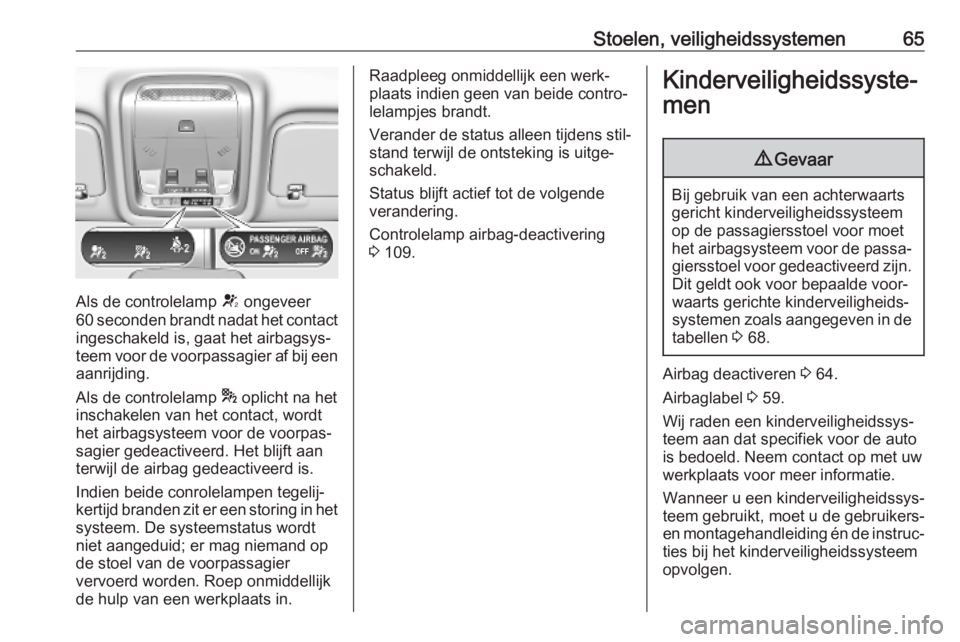

Als de controlelamp V ongeveer
60 seconden brandt nadat het contact ingeschakeld is, gaat het airbagsys‐
teem voor de voorpassagier af bij een
aanrijding.
Als de controlelamp * oplicht na het
inschakelen van het contact, wordt
het airbagsysteem voor de voorpas‐
sagier gedeactiveerd. Het blijft aan
terwijl de airbag gedeactiveerd is.
Indien beide conrolelampen tegelij‐
kertijd branden zit er een storing in het
systeem. De systeemstatus wordt
niet aangeduid; er mag niemand op
de stoel van de voorpassagier
vervoerd worden. Roep onmiddellijk
de hulp van een werkplaats in.
Raadpleeg onmiddellijk een werk‐
plaats indien geen van beide contro‐
lelampjes brandt.
Verander de status alleen tijdens stil‐
stand terwijl de ontsteking is uitge‐
schakeld.
Status blijft actief tot de volgende
verandering.
Controlelamp airbag-deactivering
3 109.Kinderveiligheidssyste‐
men9 Gevaar
Bij gebruik van een achterwaarts
gericht kinderveiligheidssysteem
op de passagiersstoel voor moet
het airbagsysteem voor de passa‐ giersstoel voor gedeactiveerd zijn.
Dit geldt ook voor bepaalde voor‐
waarts gerichte kinderveiligheids‐
systemen zoals aangegeven in de
tabellen 3 68.
Airbag deactiveren 3 64.
Airbaglabel 3 59.
Wij raden een kinderveiligheidssys‐
teem aan dat specifiek voor de auto
is bedoeld. Neem contact op met uw
werkplaats voor meer informatie.
Wanneer u een kinderveiligheidssys‐
teem gebruikt, moet u de gebruikers-
en montagehandleiding én de instruc‐ ties bij het kinderveiligheidssysteem
opvolgen.

66Stoelen, veiligheidssystemenHoudt u zich altijd aan de plaatselijke
of landelijke voorschriften. In
sommige landen is het gebruik van
kinderveiligheidssystemen op
bepaalde zitplaatsen verboden.
Kinderveiligheidssystemen kunnen
worden vastgezet met:
● Driepuntsgordel
● ISOFIX-steunen
● Bevestigingsriemoog
Driepuntsgordel Kinderveiligheidssystemen kunnen
met een driepuntsgordel worden
vastgezet. Afhankelijk van de afme‐
tingen van het kinderveiligheidssys‐
teem kunnen er maximaal drie exem‐ plaren op de zitplaatsen achterin
worden vastgezet. Na bevestiging
van het kinderveiligheidssysteem moet de veiligheidsgordel worden
omgedaan 3 68.ISOFIX-steunen
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX beugels.
ISOFIX kinderveiligheidssystemen
voor specifieke auto's worden in de
ISOFIX tabel 3 68 aangeduid.
ISOFIX-beugels zijn aangeduid met
een etiket op de rugleuning.
Een i-Size kinderveiligheidssysteem
is een universeel ISOFIX kindervei‐
ligheidssysteem volgens UN-bepa‐
ling nr. 129.
Alle i-Size kinderveiligheidssystemen
kunnen worden op alle stoelen
worden geplaatst die geschikt zijn
voor i-Size, i-Size tabel 3 68.
Er moet een bevestigingsriem aan de
bovenkant of een steunpoot ter
aanvulling op de ISOFIX-beugels
worden gebruikt.
i-Size kinderzitjes en autostoelen met
i-Size keurmerk zijn voor zien van het
i-Size symbool, zie afbeelding.
Bevestigingsriemogen
Bevestigingsriemogen worden
aangeduid met het symbool : van
een kinderzitje.

Stoelen, veiligheidssystemen67
Aanvullend op de ISOFIX-beugels zet
u de bevestigingsriem aan de boven‐
kant vast aan de desbetreffende
bevestigingsriemogen.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF 3 68.
Juiste systeem selecteren De achterbank is de beste plaats om
een kinderzitje vast te maken.
Vervoer kinderen zo lang mogelijk
tegen de rijrichting in. Hierdoor wordt
de nog erg zwakke ruggengraat van
het kind bij een ongeval minder
belast.
Geschikt zijn veiligheidssystemen die
voldoen aan de geldende UN ECE-
regelgeving. Raadpleeg de plaatse‐
lijke wetgeving en richtlijnen voor het
verplichte gebruik van kinderveilig‐
heidssystemen.
De volgende kinderveiligheidssyste‐
men worden aanbevolen voor de
volgende gewichtsklassen:
Maxi Cosi Cabriofix voor kinderen tot
13 kg voor groep 0, groep 0+ en Duo
Plus voor kinderen tussen 13 kg en
18 kg in groep I.
Het kinderveiligheidssysteem dat u
gaat monteren, moet geschikt zijn
voor het autotype.
Het kinderveiligheidssysteem moet
op de correcte positie in de auto
worden gemonteerd, zie de onder‐
staande tabellen.
Laat kinderen alleen aan de trottoir‐
kant van de auto uit- en instappen.
Wanneer het kinderveiligheidssys‐
teem niet wordt gebruikt, moet u vast‐ zetten met een veiligheidsgordel of
verwijderen.Let op
Kinderveiligheidssystemen niet
beplakken of met andere materialen
afdekken.
Een kinderveiligheidssysteem dat
tijdens een aanrijding werd belast
moet worden vervangen.

68Stoelen, veiligheidssystemenInbouwposities kinderveiligheidssystemenToegestane opties voor het bevestigen van een kinderveiligheidssysteem met een driepuntsgordel
Gewichtsklasse
Op passagiersstoel
Op buitenste zitplaatsen
achterinOp middelste
zitplaats achteringeactiveerde airbaggedeactiveerde
airbagGroep 0: tot 10 kgXU 1,2U/L 3UGroep 0+: tot 13 kgXU1,2U/L 3UGroep I: 9 tot 18 kgXU1,2U/L 3,4U4Groep II: 15 tot 25 kgU1,2XU/L 3,4U4Groep III: 22 tot 36 kgU1,2XU/L 3,4U4U:universeel bruikbaar in combinatie met een driepuntsgordelL:geschikt voor bepaalde ISOFIX-kinderveiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-
universeel'. Het kinderveiligheidssysteem moet voor het specifieke voertuigtype zijn goedgekeurd (raadpleeg de
voertuigtypelijst van het kinderveiligheidssysteem)X:kinderveiligheidssystemen zijn in deze gewichtsgroep niet toegestaan1:zo ver als nodig de stoel naar voren brengen en de rugleuning naar een verticale stand brengen om ervoor te zorgen
dat de gordel naar voren loopt vanaf het bovenste verankeringspunt2:zo ver als nodig de stoel naar boven brengen en de rugleuning naar een verticale stand brengen om ervoor te zorgen
dat de gordel aan de kant van de gesp strak zit3:de desbetreffende voorstoel vóór het kinderveiligheidssysteem zo ver als nodig naar voren brengen4:de desbetreffende hoofdsteun verstellen of verwijderen, indien nodig

Stoelen, veiligheidssystemen69Toegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteem met ISOFIX-
beugels
GewichtsklasseMaatklasseBevestiging
Op passagiersstoelOp buitenste
zitplaatsen
achterinOp middelste
zitplaats
achteringeactiveerde
airbaggedeacti‐
veerde airbagGroep 0: tot 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGroep 0+: tot 13 kgEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XGroep I: 9 tot 18 kgDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF 3,4XAISO/F3XXIL, IUF3,4XGroep II: 15 tot 25 kgXXIL3,4XGroep III: 22 tot 36 kgXXIL3,4X

70Stoelen, veiligheidssystemenIL:geschikt voor bepaalde ISOFIX-veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-univer‐seel'. Het ISOFIX-veiligheidssysteem moet voor het specifieke voertuigtype zijn goedgekeurd (raadpleeg de voer‐
tuigtypelijst van het kinderveiligheidssysteem)IUF:geschikt voor voorwaarts gerichte ISOFIX-kinderveiligheidssystemen uit de universele categorie, goedgekeurd voor
deze gewichtsklasseX:geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse1:zo ver als nodig de stoel naar voren brengen en de hoek van de rugleuning naar een verticale stand brengen om te verzekeren dat de gordel naar voren loopt vanaf het bovenste verankeringspunt2:zo ver als nodig de stoelhoogte omhoog brengen en de hoek van de rugleuning naar een verticale stand brengen
om te verzekeren dat de gordel strak zit aan de slotzijde3:de desbetreffende voorstoel vóór het kinderveiligheidssysteem zo ver als nodig naar voren brengen4:de desbetreffende hoofdsteun verstellen of verwijderen, indien nodig
ISOFIX maatklasse en zitgelegenheid
A - ISO/F3:voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse
9 tot 18 kgB - ISO/F2:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgB1 - ISO/F2X:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgC - ISO/R3:achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot
18 kgD - ISO/R2:achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kgE - ISO/R1:achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kgF- ISO/L1:achterwaarts gericht kinderveiligheidssysteem, links (babyzitje)G - ISO/L2:achterwaarts gericht kinderveiligheidssysteem, rechts (babyzitje)
