Page 25 of 132

Funktionen der Instrumente und Bedienungselemente
4-3
1
2
345
6
7
8
9
10
11
12
GAU1068B
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegelnAus der Position “LOCK” den Schlüssel hin-
eindrücken und auf “OFF” drehen.
GAU65680
(Parken)
Die Warnblinkanlage kann eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verri egelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA22330
Bei Verwendung der Warnblinkanlage
über einen längeren Zeitraum wird dieBatterie entladen.
1. Drücken.
2. Abbiegen.12
1. Drücken.
2. Abbiegen.12
BX4-9-G1.book 3 ページ 2018年6月7日 木曜日 午前9時16分
Page 26 of 132

Funktionen der Instrumente und Bedienungselemente
4-4
1
2
34
5
6
7
8
9
10
11
12
GAU66055

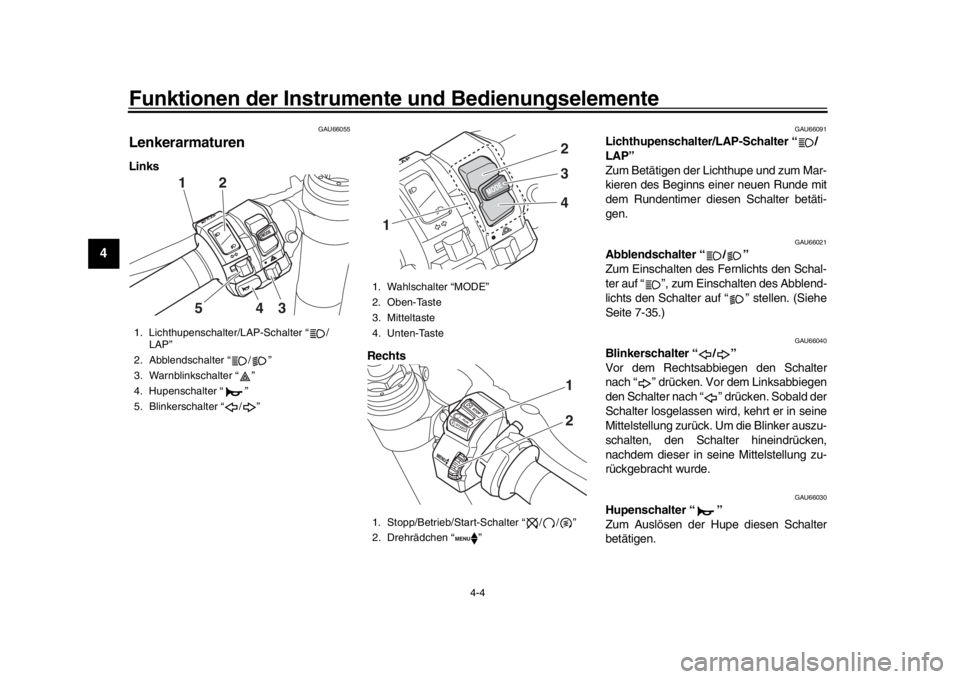

LenkerarmaturenLinks
Rechts
GAU66091
Lichthupenschalter/LAP-Schalter “ /
LAP”
Zum Betätigen der Lichthupe und zum Mar-
kieren des Beginns einer neuen Runde mit
dem Rundentimer diesen Schalter betäti-
gen.
GAU66021
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen. (Siehe
Seite 7-35.)
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
1. Lichthupenschalter/LAP-Schalter “ /LAP”
2. Abblendschalter “ / ”
3. Warnblinkschalter “ ”
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
12
543
1. Wahlschalter “MODE”
2. Oben-Taste
3. Mitteltaste
4. Unten-Taste
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Drehrädchen “ ”1
2
4 31
2
BX4-9-G1.book 4 ページ 2018年6月7日 木曜日 午前9時16分
Page 27 of 132

Funktionen der Instrumente und Bedienungselemente
4-5
1
2
345
6
7
8
9
10
11
12
GAU66060
Stopp/Betrieb/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 6-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU66010
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
Warnblinkanlage einzuschalten (alle Blinker
blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU66111
Wahlschalter “MODE”
Der MODE-Schalter dient zum Umschalten
des YRC-Modus oder zum Ändern der
PWR-, TCS- und SCS-Einstellungen auf
dem Hauptbildschirm. Dieser Schalter hat
drei Tasten.
Oben-Taste - diese Taste drücken, um die
gewählte YRC-Einstellung nach oben zu
verändern.
Mitteltaste - diese Taste drücken, um von
links nach rechts zwischen den Optionen
MODE, PWR, TCS und SCS zu scrollen.
Unten-Taste - diese Taste drücken, um die
gewählte YRC-Einstellung nach unten zu
verändern.HINWEIS
Die Mitteltaste wird auch dazu benutzt,
das Launchkontrollsystem zu aktivie-
ren. Wenn das LCS-Symbol grau ist,
die Mitteltaste drücken und gedrückt
halten. Das LCS-Symbol blinkt und
wird weiß, sobald das System aktiviert
wurde.
Das Traktionskontrollsystem kann nur
über den Hauptbildschirm ausgeschal-
tet werden. Mit der Mitteltaste TCS
wählen, dann die Taste drücken und
gedrückt halten, bis TCS OFF ange-
zeigt wird. Zum Wiedereinschalten
des Traktionskontrollsystems die Un- ten-Taste verwenden.
Wenn TCS ausgeschaltet wurde, wer-
den die Systeme SCS, LCS und LIF
ebenfalls für alle YRC-Modi ausge-
schaltet.
Siehe “YRC-Einstellung” auf Seite
4-16 für weitere Informationen zur be-
nutzerdefinierten Einstellung der
YRC-Modi und zu den Einstellstufender YRC-Optionen.
GAU66100
Drehrädchen “ ”
Wenn der Hauptbildschirm auf STREET
MODE (Straßenmodus) eingestellt ist, kön-
nen Sie mit dem Drehrädchen durch die An-
zeigeelemente der Informationsanzeige
scrollen und die Anzeigeelemente zurück-
setzen.
Wenn der Hauptbildschirm auf TRACK
MODE (Rennstreckenmodus) eingestellt
ist, können Sie mit dem Drehrädchen durch
die Anzeigeelemente der Informationsan-
zeige scrollen, die Anzeigeelemente zu-
rücksetzen und den Rundentimer
aktivieren.
Wenn die Anzeige in den Menübildschirm
(MENU) geändert wurde, können Sie mit
dem Drehrädchen durch die Einstellungs-
module navigieren und Änderungen an den
Einstellungen vornehmen.
BX4-9-G1.book 5 ページ 2018年6月7日 木曜日 午前9時16分
Page 28 of 132

Funktionen der Instrumente und Bedienungselemente
4-6
1
2
34
5
6
7
8
9
10
11
12
Das Drehrädchen können Sie folgenderma-
ßen bedienen.
Nach oben drehen - Drehen Sie das Dreh-
rädchen nach oben, um nach oben bzw.
links zu scrollen oder um einen Einstel-
lungswert zu erhöhen.
Nach unten drehen - Drehen Sie das
Drehrädchen nach unten , um nach unten
bzw. rechts zu scrollen oder um einen Ein-
stellungswert zu verringern.
Kurzes Drücken - Drücken Sie kurz auf
das Drehrädchen, um eine Auswahl vorzu-
nehmen und zu bestätigen.
Langes Drücken - Drücken Sie eine Se-
kunde lang auf das Drehrädchen, um ein
Anzeigeelement der Informationsanzeige
zurückzusetzen oder um auf den Menübild-
schirm (MENU) zuzugreifen oder um das
Menü zu verlassen.HINWEIS
Weitere Informationen zum Hauptbild-
schirm und dessen Funktionen finden
Sie auf Seite 4-9.
Weitere Informationen zum Menübild-
schirm (MENU) und zum Ändern von
Einstellungen finden Sie auf Seite4-15.
GAU4939D

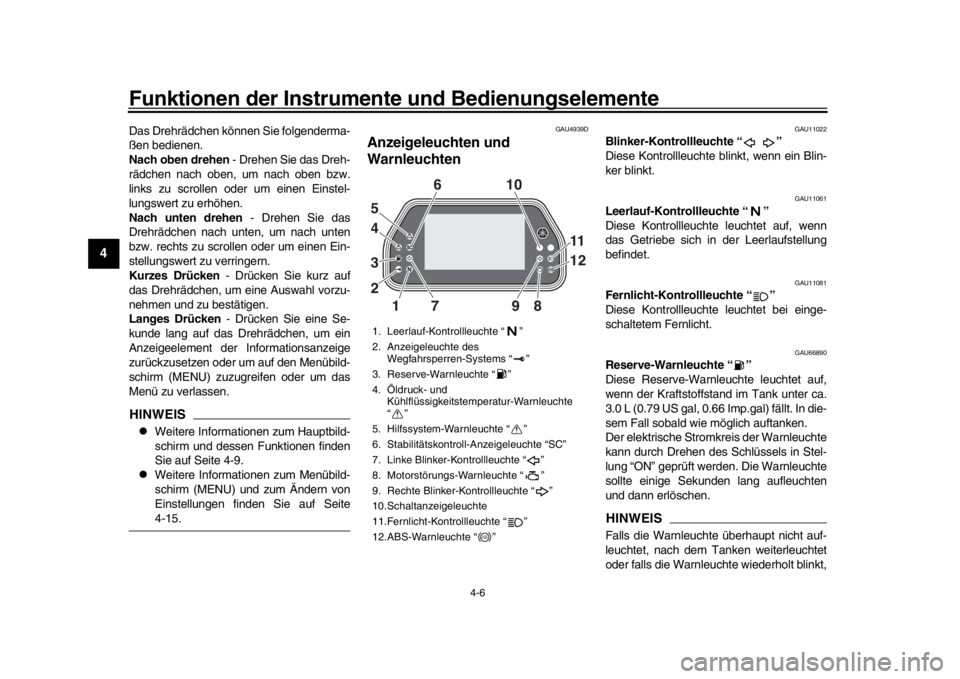

Anzeigeleuchten und
Warnleuchten
GAU11022
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn ein Blin-
ker blinkt.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU66890
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
3.0 L (0.79 US gal, 0.66 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.HINWEISFalls die Warnleuchte überhaupt nicht auf-
leuchtet, nach dem Tanken weiterleuchtet
oder falls die Warnleuchte wiederholt blinkt,
1. Leerlauf-Kontrollleuchte “ ”
2. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
3. Reserve-Warnleuchte “ ”
4. Öldruck- und Kühlflüssigkeitstem peratur-Warnleuchte
“”
5. Hilfssystem-Warnleuchte “ ”
6. Stabilitätskontroll-Anzeigeleuchte “SC”
7. Linke Blinker-Kontrollleuchte “ ”
8. Motorstörungs-Warnleuchte “ ”
9. Rechte Blinker-Kontrollleuchte “ ”
10.Schaltanzeigeleuchte
11.Fernlicht-Kontrollleuchte “ ”
12.ABS-Warnleuchte “ ”
19 8
2 3 4 610
11
12
7
5
ABS
BX4-9-G1.book 6 ページ 2018年6月7日 木曜日 午前9時16分
Page 29 of 132

Funktionen der Instrumente und Bedienungselemente
4-7
1
2
345
6
7
8
9
10
11
12
das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen lassen.
GAU79310
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor ein Problem erkannt wird. Lassen Sie
in diesem Fall das On-Board-Diagnosesys-
tem von einer Yamaha-Fachwerkstatt über-
prüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Einschalten der Fahr-
zeug-Stromversorgung geprüft werden. Die
Warnleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Falls die Warnleuchte überhaupt nicht auf-
leuchtet oder wenn die Warnleuchte weiter-
leuchtet, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU66502
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.HINWEISWenn die Warnleuchte nicht wie oben be-
schrieben funktioniert, oder wenn die Warn- leuchte während der Fahrt aufleuchtet,
arbeiten das ABS und UBS möglicherweise
nicht korrekt. Das Fahrzeug so bald wie
möglich von einer Yamaha-Fachwerkstatt
prüfen lassen.
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In
jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-statt überprüfen.
GAU67432
Schaltanzeigeleuchte
Diese Anzeigeleuchte schaltet sich ein,
wenn in den nächsthöheren Gang geschal-
tet werden soll. Die Motordrehzahl, bei der
sie sich einschaltet oder erlischt, kann ein- gestellt werden. (Siehe Seite 4-25.)
Zur Selbstkontrolle schaltet sich die Leuch-
te kurz an, wenn das Fahrzeug eingeschal-
tet wird.
GAU73120
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen,
dass das Wegfahr-
sperren-System aktiviert ist. Nach 24
Stunden hört die Anzeigeleuchte auf zu
blinken. Das Wegfahrsperren-System ist je-
doch immer noch aktiviert.
Der elektrische Stro mkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kont-
rollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System er-
kannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem Mus-
ter), das Fahrzeug von einer Yamaha-Fach-
werkstatt kontrollieren lassen.
ABS
BX4-9-G1.book 7 ページ 2018年6月7日 木曜日 午前9時16分
Page 30 of 132

Funktionen der Instrumente und Bedienungselemente
4-8
1
2
34
5
6
7
8
9
10
11
12
HINWEISWenn die Kontrollleucht e des Wegfahrsper-
ren-Systems nach einem bestimmten Mus-
ter blinkt, d. h. 5 Mal langsam und dann 2
Mal schnell, könnte dies durch eine Störbe-
einflussung vom Transponder verursacht
werden. Tritt dies auf, versuchen Sie dasFolgende.
1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Andere
Schlüssel des Wegfahrsperren-Sys-
tems können Signalüberlagerungen
verursachen und das Anlassen des
Motors verhindern.
2. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
GAU65980
Stabilitätskontroll-Anzeigeleuchte “SC”
Diese Anzeigeleuchte leuchtet auf, wenn
das TCS-, SCS-, oder LI F-System aktiviert
ist. Sie leuchtet auch auf, wenn TCS auf
“OFF” gestellt wurde oder das TCS-System
während der Fahrt deaktiviert wurde.
Der elektrische Stromkreis der Leuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Leuchte soll-
te einige Sekunden lang aufleuchten und
dann erlöschen. Falls die Leuchte nach
Drehen des Schlüssel auf “ON” nicht auf-
leuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU78410
Öldruck- und Kühlflüssigkeitstempera-
tur-Warnleuchte “ ”
Stabilitätskontroll-Anzeigeleuchte leuchtet
auf, wenn der Motoröldruck niedrig ist oder
die Kühlflüssigkeitste mperatur hoch ist. In
diesem Fall sofort den Motor ausschalten.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte kurz ausgehen und dann wieder auf-
leuchten und weiterleuchten bis zum Star-
ten des Motors. Wenn die Warnleuchte mit
dem Drehen des Schlüssels in die Stellung
“ON” nicht aufleuchtet, den elektrischen Stromkreis von einem Yamaha-Händler
prüfen lassen.
ACHTUNG
GCA22441
Falls die Öldruck- und Kühlflüssigkeits-
temperatur-Warnleuchte nach dem An-
lassen des Motors nicht erlischt oder
aufleuchtet während der Motor läuft, das
Fahrzeug sofort anhalten und den Motor
sofort ausschalten.
Bei einer Überhitzung des Motors
leuchtet das Kühlflüssigkeitstem-
peratur-Warnsymbol auf. Den Mo-
tor abkühlen lassen. Den
Kühlflüssigkeitsstand kontrollie-
ren (siehe Seite 7-39).
Wenn der Motoröldruck niedrig ist,
leuchtet das Öldruck-Warnsymbol
auf. Den Ölstand kontrollieren (sie-
he Seite 7-13).
Wenn nach dem Abkühlen des Mo-
tors und Überprüfung des korrek-
ten Ölstands die Warnleuchte
weiterleuchtet, das Fahrzeug von
einem Yamaha-Händler prüfen las-
sen. Das Fahrzeug nicht weiter be-treiben!
GAU83700
Zusatzsystem-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn ein
BX4-9-G1.book 8 ページ 2018年6月7日 木曜日 午前9時16分
Page 31 of 132

Funktionen der Instrumente und Bedienungselemente
4-9
1
2
345
6
7
8
9
10
11
12
Problem in einem nicht motorgebundenen
System erkannt wird. HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Tritt dies
nicht ein, lassen Sie das Fahrzeug von ei-nem Yamaha-Händler kontrollieren.
GAU79283
AnzeigeDie Anzeige bietet zwei verschiedene An-
zeigemodi für den Hauptbildschirm,
STREET MODE und TRACK MODE. Die
meisten Funktionen sind in beiden Funktio-
nen zu sehen, aber das Layout unterschei-
det sich geringfügig. Folgende Elemente
sind auf der Anzeige zu finden.
Geschwindigkeitsmesser
Drehzahlmesser
Informationsanzeige
Ganganzeige
Vorderrad-Bremsdruckanzeige
Beschleunigungsanzeige
YRC-Einstellungsanzeige MODE/
PWR/TCS/SCS
YRC-Einstellungsanzeige LCS/QS/
LIF
ERS-Anzeiger (YZF-R1M)
GPS-Anzeige (Modelle mit CCU)
Uhr
Spitzendrehzahlanzeige
Rundentimer
Verschiedene Warnsymbole
Fehlercode-Warnung “Err”
HINWEISBei diesem Modell wird eine Dünnfilmtran-
sistor-Flüssigkristallanzeige (TFT-LCD) zur
kontrastreichen und gut lesbaren Anzeige
in unterschiedlichen Lichtverhältnissen ein- gesetzt. Bei dieser Technologie ist es je-
doch normal, dass eine geringe Anzahl von
Pixeln inaktiv ist.

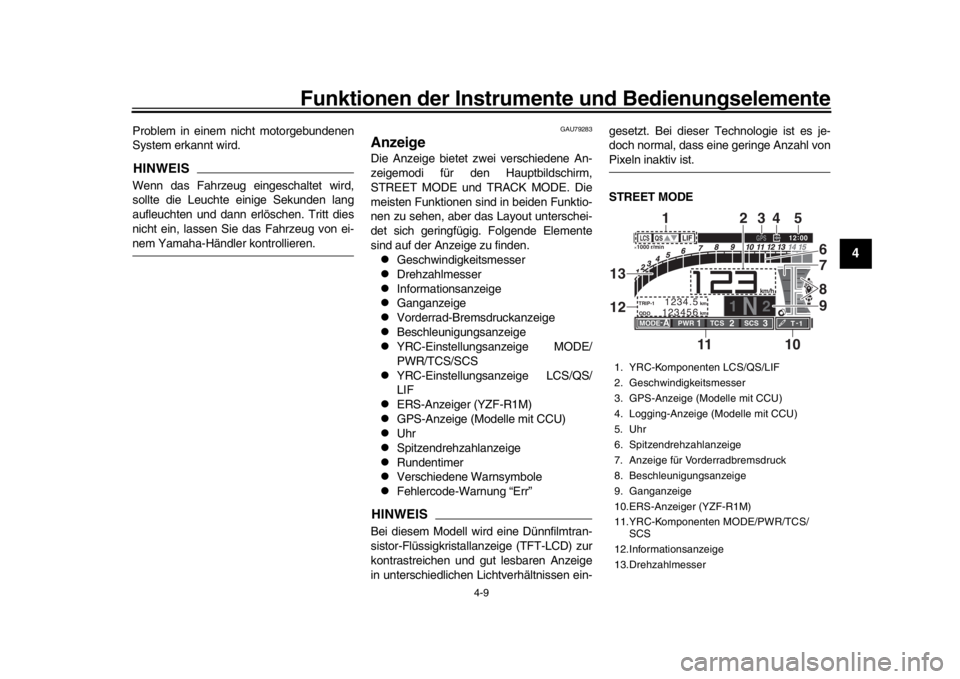

STREET MODE1. YRC-Komponenten LCS/QS/LIF
2. Geschwindigkeitsmesser
3. GPS-Anzeige (Modelle mit CCU)
4. Logging-Anzeige (Modelle mit CCU)
5. Uhr
6. Spitzendrehzahlanzeige
7. Anzeige für Vorderradbremsdruck
8. Beschleunigungsanzeige
9. Ganganzeige
10.ERS-Anzeiger (YZF-R1M)
11.YRC-Komponenten MODE/PWR/TCS/
SCS
12.Informationsanzeige
13.Drehzahlmesser
1 y2
GPS
N
LCS
QS
LIF
ODO
123456
km
TRIP-1
1234.5
km
km/h
·1000 r/min
12 :
00
PWR
1
TCS
2
SCS
3
T -
1
MODE -
A
6
11 978
3
1
10
25
4
13
12
BX4-9-G1.book 9 ページ 2018年6月7日 木曜日 午前9時16分
Page 32 of 132

Funktionen der Instrumente und Bedienungselemente
4-10
1
2
34
5
6
7
8
9
10
11
12

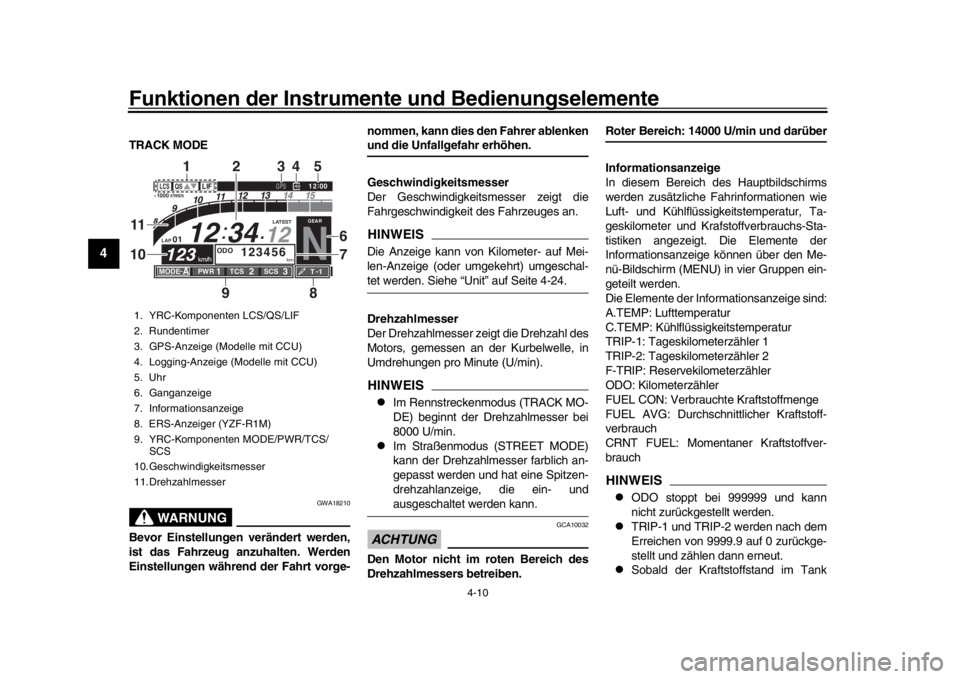

TRACK MODE
WARNUNG
GWA18210
Bevor Einstellungen verändert werden,
ist das Fahrzeug anzuhalten. Werden
Einstellungen während der Fahrt vorge- nommen, kann dies den Fahrer ablenken
und die Unfallgefahr erhöhen.
Geschwindig
keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.HINWEISDie Anzeige kann von Kilometer- auf Mei-
len-Anzeige (oder um gekehrt) umgeschal-tet werden. Siehe “Unit” auf Seite 4-24.
Drehzahlmesser
Der Drehzahlmesser zeigt die Drehzahl des
Motors, gemessen an der Kurbelwelle, in
Umdrehungen pro Minute (U/min).HINWEIS
Im Rennstreckenmodus (TRACK MO-
DE) beginnt der Drehzahlmesser bei
8000 U/min.
Im Straßenmodus (STREET MODE)
kann der Drehzahlmesser farblich an-
gepasst werden und hat eine Spitzen-
drehzahlanzeige, die ein- undausgeschaltet werden kann.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 14000 U/min und darüber
Informationsanzeige
In diesem Bereich des Hauptbildschirms
werden zusätzliche Fahrinformationen wie
Luft- und Kühlflüssigk eitstemperatur, Ta-
geskilometer und Krafstoffverbrauchs-Sta-
tistiken angezeigt. Die Elemente der
Informationsanzeige können über den Me-
nü-Bildschirm (MENU) in vier Gruppen ein-
geteilt werden.
Die Elemente der Informationsanzeige sind:
A.TEMP: Lufttemperatur
C.TEMP: Kühlflüssi gkeitstemperatur
TRIP-1: Tageskilometerzähler 1
TRIP-2: Tageskilometerzähler 2
F-TRIP: Reservekilometerzähler
ODO: Kilometerzähler
FUEL CON: Verbrauchte Kraftstoffmenge
FUEL AVG: Durchschni ttlicher Kraftstoff-
verbrauch
CRNT FUEL: Momentaner Kraftstoffver-
brauchHINWEIS
ODO stoppt bei 999999 und kann
nicht zurückgestellt werden.
TRIP-1 und TRIP-2 werden nach dem
Erreichen von 9999.9 auf 0 zurückge-
stellt und zählen dann erneut.
Sobald der Kraftstoffstand im Tank
1. YRC-Komponenten LCS/QS/LIF
2. Rundentimer
3. GPS-Anzeige (Modelle mit CCU)
4. Logging-Anzeige (Modelle mit CCU)
5. Uhr
6. Ganganzeige
7. Informationsanzeige
8. ERS-Anzeiger (YZF-R1M)
9. YRC-Komponenten MODE/PWR/TCS/ SCS
10.Geschwindigkeitsmesser
11.Drehzahlmesser
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE -
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
1110
98
1
2
6
7
3
5
4
BX4-9-G1.book 10 ページ 2018年6月7日 木曜日 午前9時16分
