Page 33 of 104

Funciones de los instrumentos y mandos
3-18
1
234
5
6
7
8
9
10
11
12
En ciertas condiciones, es posible que el
sistema de control de tracción se desactive
automáticamente. En este caso, se encen-
derán la luz indicadora “ ” y la luz de aviso
“”.
La pantalla TCS (página 3-9) indica la posi-
ción de ajuste de TCS actual. Existen tres
ajustes.
TCS “OFF”
TCS “OFF” desactiva el sistema de control
de tracción.
TCS “1”
TCS “1” minimiza la ayuda del sistema de
control de tracción.
TCS “2”
TCS “2” eleva al máximo la ayuda del siste-
ma de control de tracción; el grado de con-
trol del giro de la rueda es mucho mayor.NOTA
Utilice el interruptor de control de trac-
ción (página 3-14) para cambiar los
ajustes de TCS.
El sistema de control de tracción solo
puede activarse o desactivarse cuan-
do el vehículo está parado.
Cuando se gira la llave a “ON”, el con-
trol de tracción se activa y se sitúa en
TCS “1” o “2” (según lo que estuviera seleccionado la última vez).
Desactive el sistema de control de
tracción para ayudar a liberar la rueda
trasera si el vehículo se atasca en ba-rro, arena u otra superficie blanda.
ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especificados. (Consulte
la página 6-15).
El uso de neumáticos de medidas dife-
rentes impedirá que el sistema de con-
trol de tracción controle con precisión larotación de las ruedas.
Reajustar el sistema de control de trac-
ción
El sistema de control de tracción se desac-
tivará automáticamente cuando:
la rueda delantera o la rueda trasera
se levante del suelo durante la mar-
cha.
se detecta un giro excesivo de la rue-
da trasera durante la marcha.
alguna de las ruedas se gira con la lla-
ve en posición “ON” (por ejemplo, al
realizar operaciones de mantenimien-
to).
Si el sistema de control de tracción está
desactivado, se encienden tanto la luz indi-
cadora “ ” como la luz de aviso “ ”. En este caso, pruebe a reiniciar el sistema
de la forma siguiente:
1. Detenga el vehículo y gire la llave a la posición “OFF”.
2. Espere unos segundos y vuelva a gi-
rar la llave a la posición “ON”.
3. La luz indicadora “ ” debería apagar- se y el sistema quedar activado.
NOTASi la luz indicadora “ ” permanece encen-
dida después de reiniciar el sistema, puede
seguir utilizando el vehículo; no obstante,
hágalo revisar en un concesionarioYamaha lo antes posible.
4. Haga revisar el vehículo para apagar la luz de aviso “ ” en un concesiona-
rio Yamaha.
B90-9-S2.book 18 ページ 2018年6月7日 木曜日 午前10時10分
Page 34 of 104

Funciones de los instrumentos y mandos
3-19
1
23
4
5
6
7
8
9
10
11
12
SAU13075
Tapón del depósito de gasolinaPara abrir el tapón del depósito de ga-
solina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina 1. Empuje el tapón en su sitio con la llave en la cerradura.
2. Gire la llave en el sentido contrario al de las agujas del reloj hasta su posi- ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga degasolina significa pe
ligro de incendio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.
1. Desbloquear.
2. Cubierta de la cerradura del tapón del depósito de gasolina
2
1
B90-9-S2.book 19 ページ 2018年6月7日 木曜日 午前10時10分
Page 35 of 104

Funciones de los instrumentos y mandos
3-20
1
234
5
6
7
8
9
10
11
12
3. Limpie inmediatamente la gasolina que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia- tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU75300
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
NOTA
Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasoli na súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido

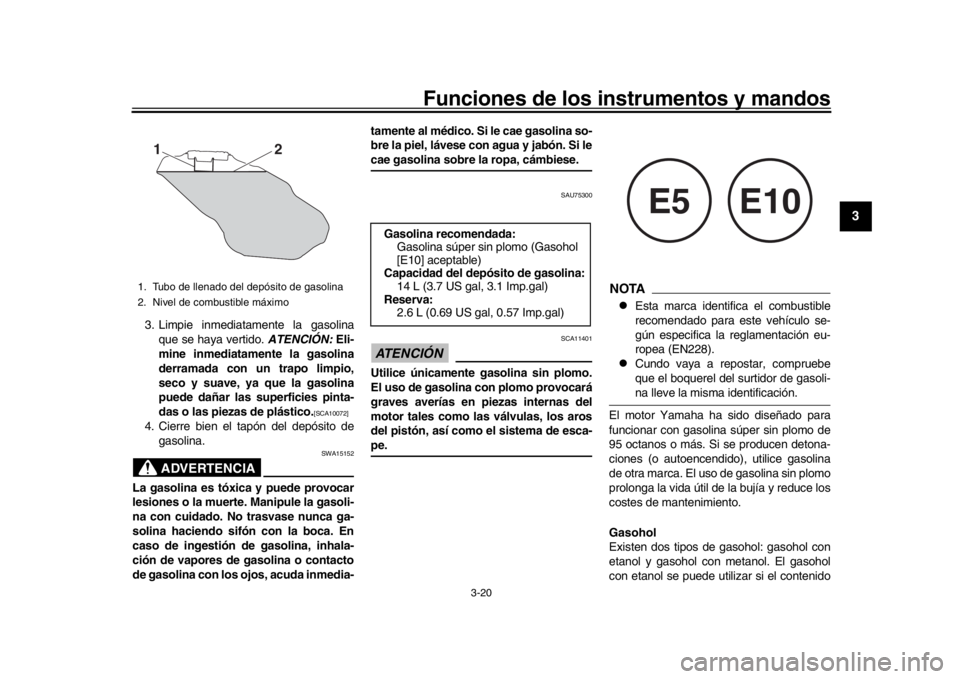

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
Gasolina recomendada: Gasolina súper sin plomo (Gasohol
[E10] aceptable)
Capacidad del depósito de gasolina:
14 L (3.7 US gal, 3.1 Imp.gal)
Reserva: 2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
B90-9-S2.book 20 ページ 2018年6月7日 木曜日 午前10時10分
Page 36 of 104

Funciones de los instrumentos y mandos
3-21
1
23
4
5
6
7
8
9
10
11
12
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el sistema
de combustible o provocar una disminución
de las prestaciones del vehículo.
SAU51194
Tubo de desbordamiento y tubo
respiradero del depósito de
gasolinaAntes de utilizar el vehículo:
Comprobar las conexiones de todos
los tubos.
Comprobar que ningún tubo esté da-
ñado. Cambiar si es necesario.
Verificar que no esté obstruido el ex-
tremo de ningún tubo. Limpiar si es ne-
cesario.
Verificar que cada uno de los tubos
pase a través de la abrazadera.
SAU13434
CatalizadorEste modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
1. Tubo de desbordamiento del depósito de gasolina
2. Tubo respiradero del filtro de gases
3. Brida
1
32
B90-9-S2.book 21 ページ 2018年6月7日 木曜日 午前10時10分
Page 37 of 104
Funciones de los instrumentos y mandos
3-22
1
234
5
6
7
8
9
10
11
12
daños irreparables en el catalizador.
SAU57991
AsientoPara desmontar el asiento 1. Abra la tapa de la cerradura del asien-
to, introduzca la llave en la cerradura
y, a continuación, gire la llave en el
sentido contrario al de las agujas del
reloj.
2. Mientras sujeta la llave en esa posi- ción, levante la parte trasera del asien-
to y desmonte este.
Para montar el asiento 1. Introduzca los salientes en los sopor- tes de éste, como se muestra. 2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTAVerifique que el asiento esté bien sujeto an-tes de conducir.

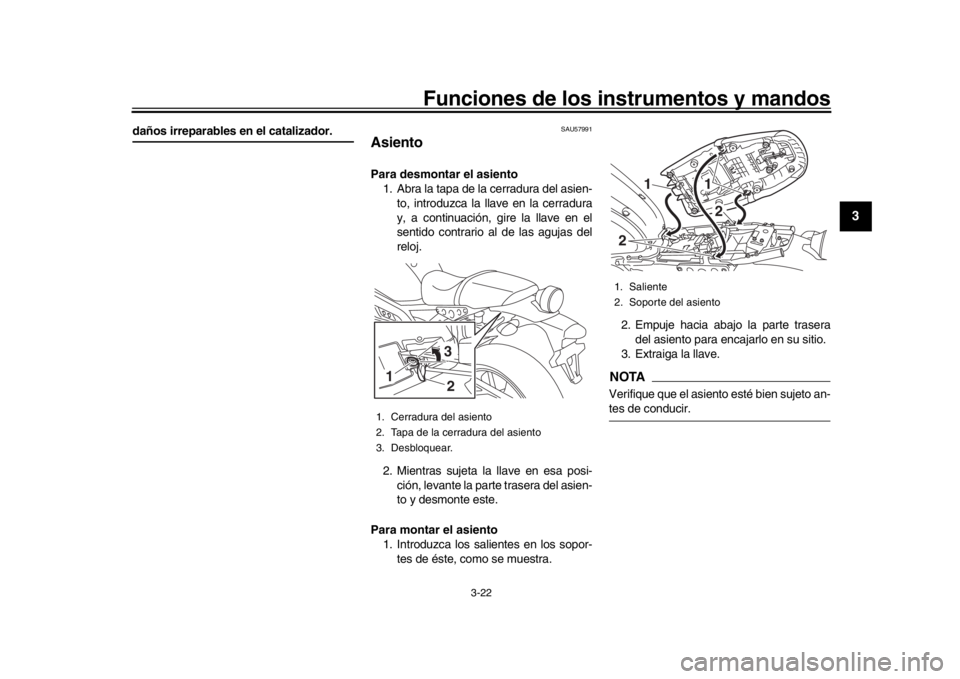

1. Cerradura del asiento
2. Tapa de la cerradura del asiento
3. Desbloquear.1
32
1. Saliente
2. Soporte del asiento
11
2
2
B90-9-S2.book 22 ページ 2018年6月7日 木曜日 午前10時10分
Page 38 of 104

Funciones de los instrumentos y mandos
3-23
1
23
4
5
6
7
8
9
10
11
12
SAU58200
Compartimento portaobjetosEl compartimiento port aobjetos está situa-
do debajo del asiento. (Vease la
página 3-22.)
Cuando guarde documentos u otros obje-
tos en el compartimento porta objetos, no
olvide colocarlos en una bolsa de plástico
para que no se mojen. Cuando lave el vehí-
culo evite que entre agua en el comparti-
mento portaobjetos.
ADVERTENCIA
SWA10962
No sobrepase el límite de carga de
3 kg (7 lb) del compartimento por-
taobjetos.
No sobrepase la carga máxima de170 kg (375 lb) del vehículo.
SAU62451
Ajuste de la horquilla delantera
ADVERTENCIA
SWA14671
Ajuste siempre la precarga del muelle de
las dos barras de la horquilla por igual;
de lo contrario pueden disminuir la ma-nejabilidad y la estabilidad.
Cada barra de la horquilla delantera está
equipada con un perno de ajuste de la pre-
carga del muelle. La barra derecha de la
horquilla delantera está equipada con un
tornillo de ajuste de la extensión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte da-
ñado, no trate de girar más allá de las po-siciones de ajuste máxima o mínima.

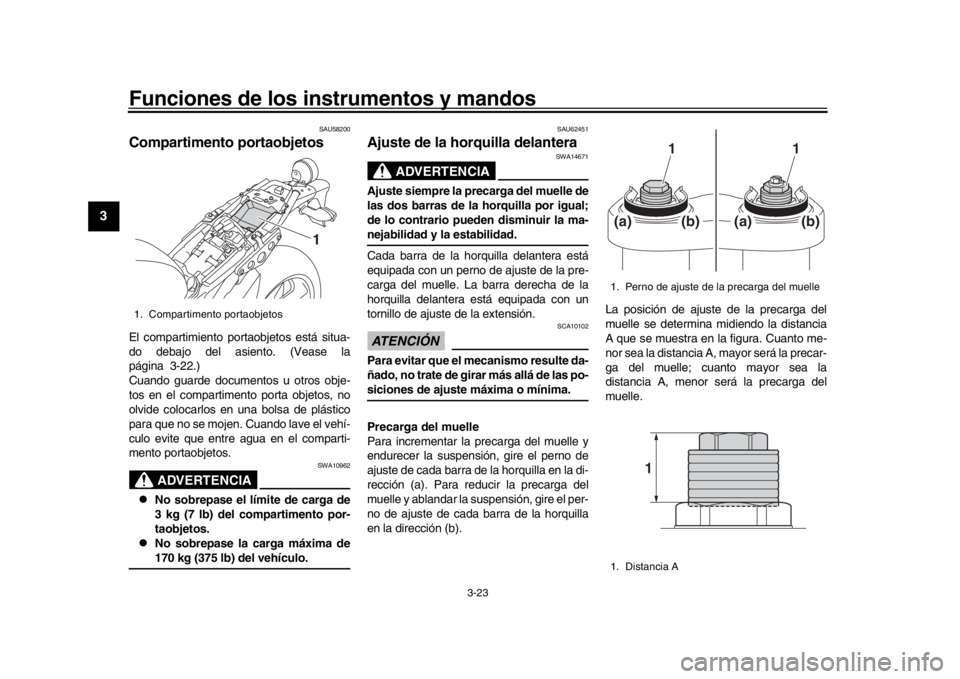

Precarga del muelle
Para incrementar la pr ecarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b). La posición de ajuste de la precarga del
muelle se determina midiendo la distancia
A que se muestra en la figura. Cuanto me-
nor sea la distancia A, mayor será la precar-
ga del muelle; cuanto mayor sea la
distancia A, menor será la precarga del
muelle.
1. Compartimento portaobjetos
1
1. Perno de ajuste de la precarga del muelle
1. Distancia A
1
1
(a)
(b)
(a)
(b)
1
B90-9-S2.book 23 ページ 2018年6月7日 木曜日 午前10時10分
Page 39 of 104

Funciones de los instrumentos y mandos
3-24
1
234
5
6
7
8
9
10
11
12
Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla delantera.
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
NOTA
Aunque el número total de clics de un
mecanismo de ajuste del hidráulico
puede no coincidir exactamente con
las especificaciones anteriores debido
a ligeras diferencias de fabricación, el
número real de clic s representa siem-
pre la totalidad del margen de ajuste.
Para obtener un ajuste preciso, com-
pruebe el número de clics de cada me-
canismo de ajuste de la amortiguación
y modifique las especificaciones se-
gún sea necesario.
Al girar un regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic puedenser la misma.
SAU57941
Ajuste del conjunto
amortiguadorEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte da-
ñado, no trate de girar más allá de las po-siciones de ajuste máxima o mínima.
Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).
Posición de ajuste de la precarga del
muelle:
Mínima (blanda): Distancia A = 19.0 mm (0.75 in)
Normal: Distancia A = 16.0 mm (0.63 in)
Máxima (dura):
Distancia A = 4.0 mm (0.16 in)

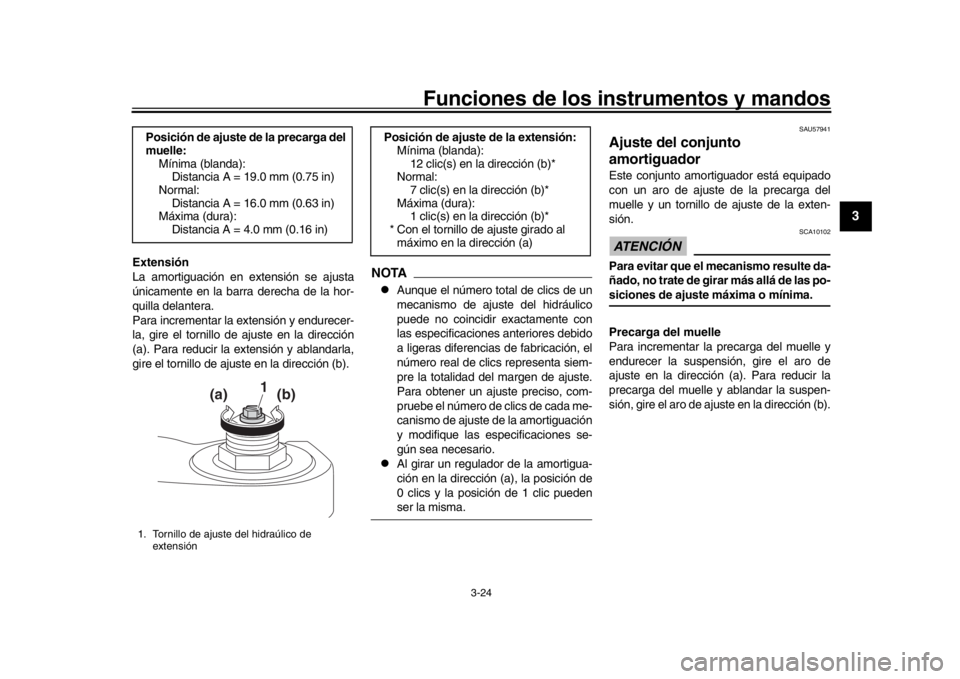

1. Tornillo de ajuste del hidraúlico de
extensión
1
(a)
(b)
Posición de ajuste de la extensión:Mínima (blanda):12 clic(s) en la dirección (b)*
Normal:
7 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste girado al máximo en la dirección (a)
B90-9-S2.book 24 ページ 2018年6月7日 木曜日 午前10時10分
Page 40 of 104

Funciones de los instrumentos y mandos
3-25
1
23
4
5
6
7
8
9
10
11
12
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste. Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de vueltas del mecanismo de ajuste de la
amortiguación. Es posible que este margen
de ajuste no se corresponda exactamente
con las especificaciones
indicadas debido a
ligeras diferencias en fabricación.
ADVERTENCIA
SWA10222
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.

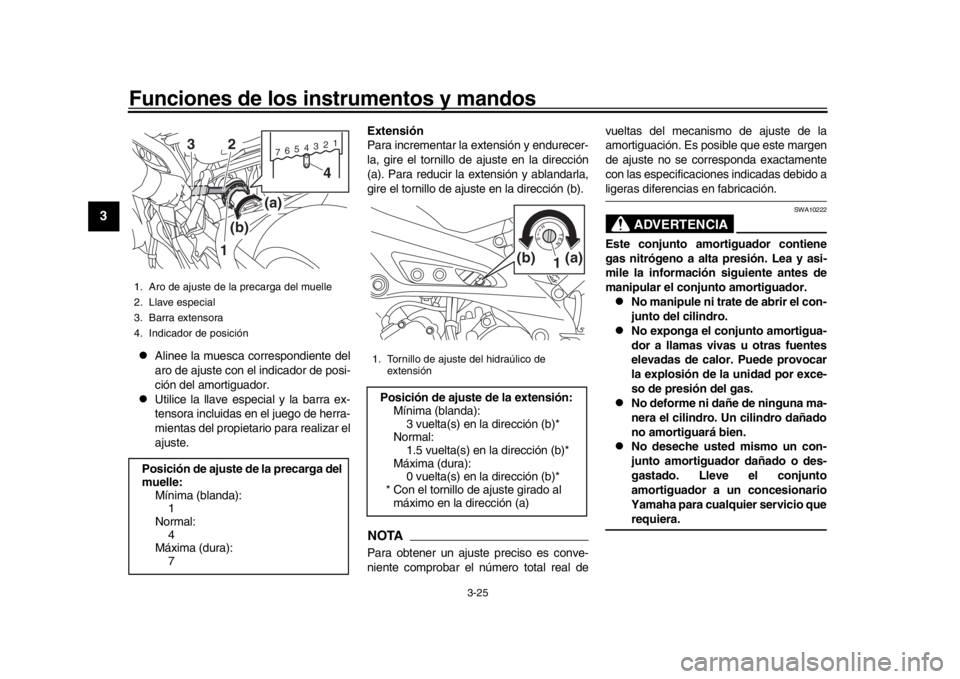

1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Barra extensora
4. Indicador de posiciónPosición de ajuste de la precarga del
muelle: Mínima (blanda):1
Normal:
4
Máxima (dura): 7
7654321
1(b) (a)
4
2
3
1. Tornillo de ajuste del hidraúlico de
extensiónPosición de ajuste de la extensión:Mínima (blanda):3 vuelta(s) en la dirección (b)*
Normal:
1.5 vuelta(s) en la dirección (b)*
Máxima (dura): 0 vuelta(s) en la dirección (b)*
* Con el tornillo de ajuste girado al máximo en la dirección (a)
1 (a)(b)
B90-9-S2.book 25 ページ 2018年6月7日 木曜日 午前10時10分
