2018 YAMAHA XSR 900 Manuale de Empleo (in Spanish)

Especificaciones
8-3
1
2
3
4
5
6
789
10
11
12
Luz de intermitencia trasera: 10.0 W
Luz auxiliar:
5.0 W
Luz de la matrícula: 5.0 W
Luz de instrumentos: LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del refrigeran-
te: LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema inmovilizador:
LED
Luz indicadora del sistema de control de trac-
ción: LEDFusible:Fusible principal:50.0 A
Fusible auxiliar 1:
2.0 A Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del motor del ventilador del radiador:
15.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
B90-9-S2.book 3 ページ ２０１８年６月７日　木曜日　午前１０時１０分

9-1
1
2
3
4
5
6
7
89
10
11
12
Información para el consumidor
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401

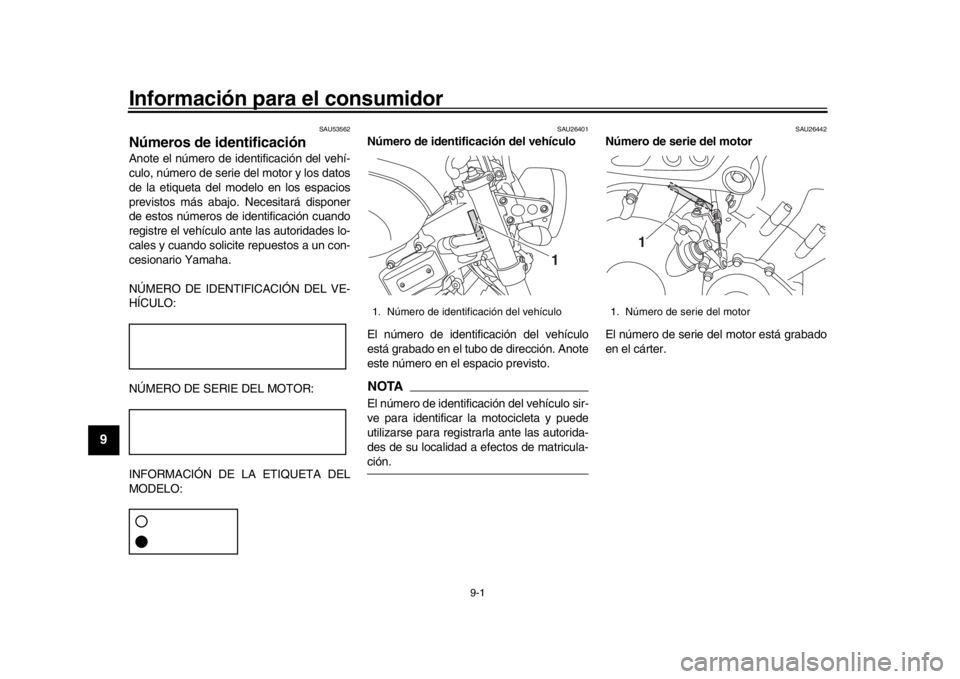

Número de identificación del vehículo
El número de identific ación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26442
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
1. Número de identificación del vehículo
1
1. Número de serie del motor
1
B90-9-S2.book 1 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Información para el consumidor
9-2
1
2
3
4
5
6
7
8910
11
12
SAU26481

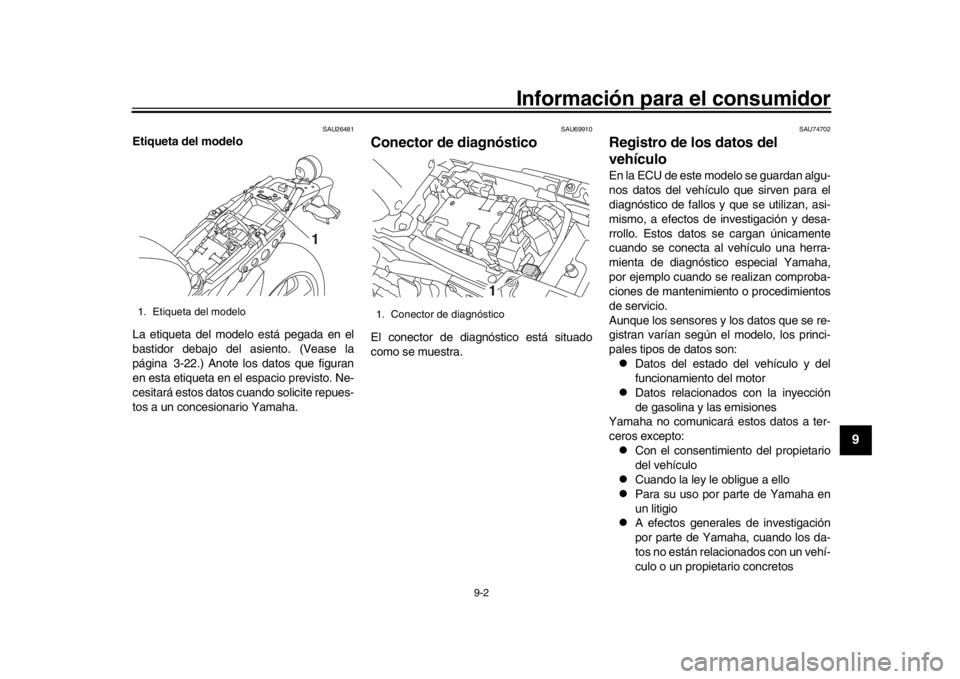

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
página 3-22.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU74702
Registro de los datos del
vehículoEn la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan, asi-
mismo, a efectos de investigación y desa-
rrollo. Estos datos se cargan únicamente
cuando se conecta al vehículo una herra-
mienta de diagnóstico especial Yamaha,
por ejemplo cuando se realizan comproba-
ciones de mantenimiento o procedimientos
de servicio.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
Datos del estado del vehículo y del
funcionamiento del motor

Datos relacionados con la inyección
de gasolina y las emisiones
Yamaha no comunicará estos datos a ter-
ceros excepto:

Con el consentimiento del propietario
del vehículo

Cuando la ley le obligue a ello

Para su uso por parte de Yamaha en
un litigio

A efectos generales de investigación
por parte de Yamaha, cuando los da-
tos no están relacionados con un vehí-
culo o un propietario concretos
1. Etiqueta del modelo
1
1. Conector de diagnóstico
1
B90-9-S2.book 2 ページ ２０１８年６月７日　木曜日　午前１０時１０分

10-1
1
2
3
4
5
6
7
8
910
11
12
Índice alfabéticoAABS ..........................................................3-16
Aceite del motor .......................................6-10
Almacenamiento ........................................7-3
Apoyo de la motocicleta ...........................6-36
Arranque del motor ....................................5-1
Asiento .....................................................3-22BBatería .....................................................6-29
Bombilla del faro, cambio.........................6-33
Bombilla del intermitente, cambio ............6-35
Bombilla de una luz de posición, cambio ...................................................6-34
Bombona..................................................6-10
Bujías, comprobación ................................6-9CCaballete lateral .......................................3-26
Caballete lateral, comprobación y engrase..................................................6-27
Cables, comprobación y engrase ............6-25
Cadena de transmisión, limpieza y
engrase..................................................6-24
Cambio.......................................................5-2
Catalizador ...............................................3-21
Cojinetes de las ruedas, comprobación ........................................6-28
Color mate, precaución ..............................7-1
Compartimento portaobjetos....................3-23
Conector de corriente continua ................3-29
Conector de diagnóstico ............................9-2
Conjunto amortiguador, ajuste .................3-24
Conmutador de la luz de cruce/carretera ......................................3-14 Consumo de gasolina, consejos para
reducirlo .................................................. 5-3
Cuadros de identifica ción de averías ...... 6-38
Cuidados ................................................... 7-1
DDirección, comprobación ......................... 6-28
D-mode (modo de conducción) ............... 3-13EEspecificaciones ........................................ 8-1
Estacionamiento ........................................ 5-4
Etiqueta del modelo ................................... 9-2FFiltro de aire............................................. 6-14
Fusibles, cambio...................................... 6-30GGasolina .................................................. 3-19HHolgura de las válvulas ........................... 6-15
Horquilla delantera, ajuste ....................... 3-23
Horquilla delantera, comprobación .......... 6-27IIdentificación de averías .......................... 6-36
Indicador multifunción................................ 3-6
Información relativa a la seguridad............ 1-1
Interruptor de intermitencia...................... 3-14
Interruptor de la bocina............................ 3-14
Interruptor del sistema de control de tracción.................................................. 3-14
Interruptor de luce s de emergencia ......... 3-14
Interruptor de paro/marcha/arranque ...... 3-14
Interruptor de ráfagas .............................. 3-14
Interruptores de la luz de freno................ 6-20
Interruptores del manillar ......................... 3-13 Interruptor principal/Bloqueo de la
dirección ................................................. 3-2
JJuego de herramientas ............................. 6-2
Juego de la cadena de transmisión ........ 6-22
Juego libre de la maneta de embrague, ajuste .................................................... 6-18
Juego libre de la maneta del freno,
comprobación ....................................... 6-19
Juego libre del puño del acelerador, comprobación ....................................... 6-15LLíquido de freno, comprobación.............. 6-21
Líquido de frenos, cambio ....................... 6-22
Líquido refrigerante ................................. 6-13
Luces indicadoras de intermitencia ........... 3-4
Luces indicadoras y luces de aviso........... 3-3
Luz de aviso de avería del motor .............. 3-4
Luz de aviso de la temperatura del
líquido refrigerante .................................. 3-4
Luz de aviso del nivel de aceite ................ 3-4
Luz de aviso del sistema ABS................... 3-4
Luz de freno/piloto trasero ...................... 6-35
Luz de la matrícula .................................. 6-36
Luz indicadora de la luz de carretera ........ 3-4
Luz indicadora del sistema de control de tracción ................................................... 3-5
Luz indicadora del sistema
inmovilizador ........................................... 3-5
Luz indicadora de punto muerto................ 3-4MManeta de embrague .............................. 3-15
Maneta de freno ...................................... 3-16
B90-9-S2.book 1 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Índice alfabético
10-2
1
2
3
4
5
6
7
8
91011
12
Manetas de freno y embrague, comprobación y engrase ....................... 6-26
Mantenimiento, sistema de control de
emisiones ................................................ 6-3
Mantenimiento y engrase, periódicos ........ 6-5NNeumáticos.............................................. 6-15
Número de identificación del vehículo ....... 9-1
Número de serie del motor ........................ 9-1
Números de identificación ......................... 9-1PPastillas de freno delantero y trasero, comprobación ........................................ 6-20
Pedal de cambio ...................................... 3-15
Pedal de freno ......................................... 3-16
Pedales de freno y cambio, comprobación y engrase ....................... 6-25
Pivotes del basculante, engrase.............. 6-27
Puño del acelerador y cable, comprobación y engrase ....................... 6-25RRalentí del motor, comprobación............. 6-14
Registro de los datos, vehículo ................. 9-2
Rodaje del motor ....................................... 5-3
Ruedas .................................................... 6-18SSistema de control de tracción ................ 3-17
Sistema de corte del circuito de encendido .............................................. 3-27
Sistema inmovilizador................................ 3-1
Situación de las piezas .............................. 2-1
Soportes de la correa del equipaje .......... 3-26TTapón del depósito de gasolina............... 3-19 Tubo de desbordamiento y tubo
respiradero del depósito de gasolina .... 3-21
B90-9-S2.book 2 ページ ２０１８年６月７日　木曜日　午前１０時１０分

B90-9-S2.book 3 ページ ２０１８年６月７日　木曜日　午前１０時１０分

B90-28199-S2_Hyoshi.indd 32018/08/09 10:48:58

IMPRESO EN PAPEL RECICLADO
Manual original
