2018 YAMAHA XSR 900 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-30
1
2
3
4
567
8
9
10
11
12
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
SAU73340
Cambio de fusiblesLa caja de fusibles 1 está situada detrás del
panel derecho.
Para acceder a la caja de fusibles 1, des-
monte y monte el panel derecho y la cubier-
ta de goma del modo siguiente. 1. Extraiga las tuercas y el perno.
2. Retire el panel derecho y la cubierta de goma como se muestra.1. Panel derecho
2. Tuerca
3. Perno
1
3
2
1. Caja de fusibles 1
2. Cubierta de goma
1
2
B90-9-S2.book 30 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-31
1
2
3
4
56
7
8
9
10
11
12
3. Sitúe el panel y la cubierta de goma en su posición original.
4. Coloque las tuercas y el perno.
El fusible principal, el fusible del sistema de
inyección y la caja de fusibles 2 se encuen-
tran debajo del asiento. (Vease la
página 3-22.)
NOTAPara acceder al fusible del sistema de in-
yección, retire la tapa del relé de arranquelevantándola.

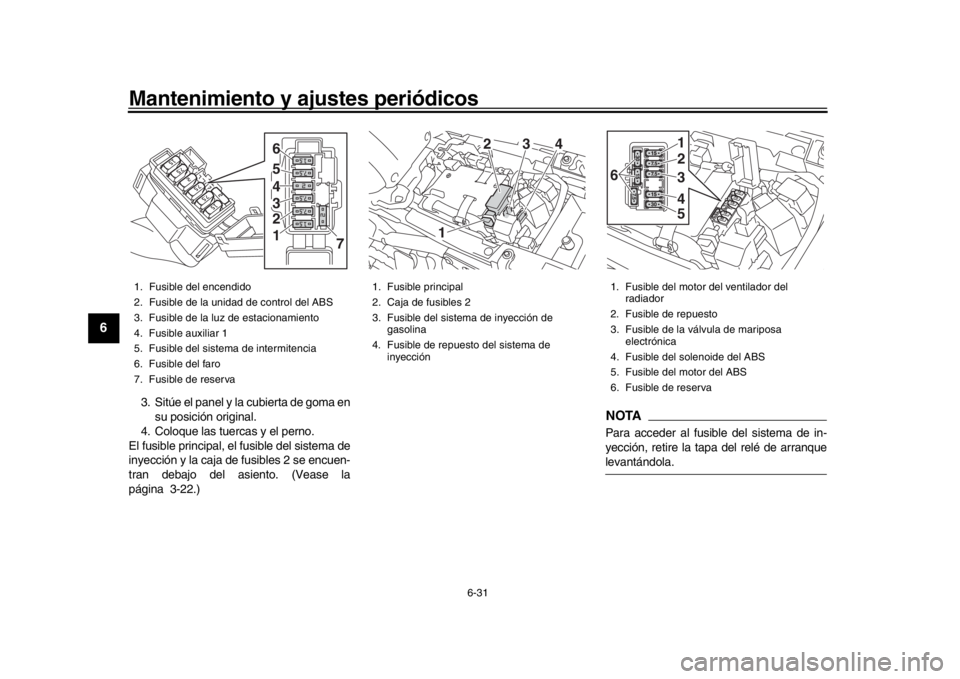

1. Fusible del encendido
2. Fusible de la unidad de control del ABS
3. Fusible de la luz de estacionamiento
4. Fusible auxiliar 1
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de reserva
7
1 2 3 4 5 6
1. Fusible principal
2. Caja de fusibles 2
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto del sistema de inyección
2
1 3
4
1. Fusible del motor del ventilador del
radiador
2. Fusible de repuesto
3. Fusible de la válvula de mariposa electrónica
4. Fusible del solenoide del ABS
5. Fusible del motor del ABS
6. Fusible de reserva
15
1515
1
2
34
5
6
B90-9-S2.book 31 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos6-32
1
2
3
4
567
8
9
10
11
12
Si un fusible está fundido, cámbielo del
modo siguiente. 1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para comprobar que el di
spositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.

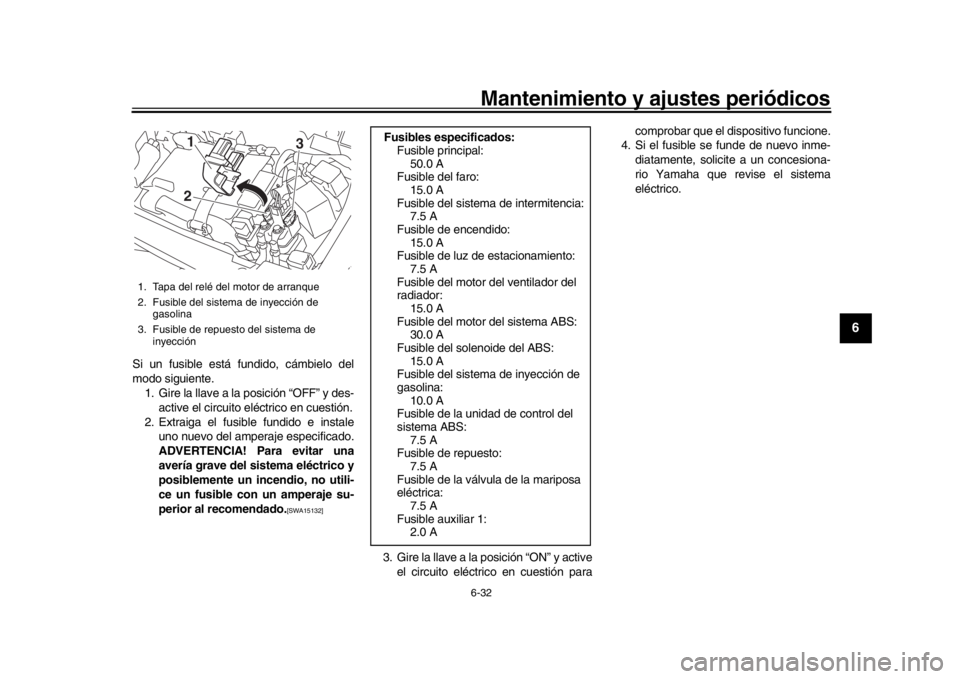

1. Tapa del relé del motor de arranque
2. Fusible del sistema de inyección de gasolina
3. Fusible de repuesto del sistema de inyección
1
2 3
Fusibles especificados:
Fusible principal:50.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 15.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de la unidad de control del
sistema ABS:
7.5 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
Fusible auxiliar 1: 2.0 A
B90-9-S2.book 32 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-33
1
2
3
4
56
7
8
9
10
11
12
SAU34386
Cambio de la bombilla del faroEste modelo está equipado con un faro do-
tado de bombilla halógena. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10651
Evite dañar los componentes siguien-
tes:
Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.

Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada. 1. Desmonte el faro extraíble quitando
los pernos de cada lado.
2. Desconecte el acoplador del faro y luego desmonte la tapa de la bombilla
del faro. 3. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.
4. Coloque una nueva bombilla en su si- tio y sujétela en el portabombillas.

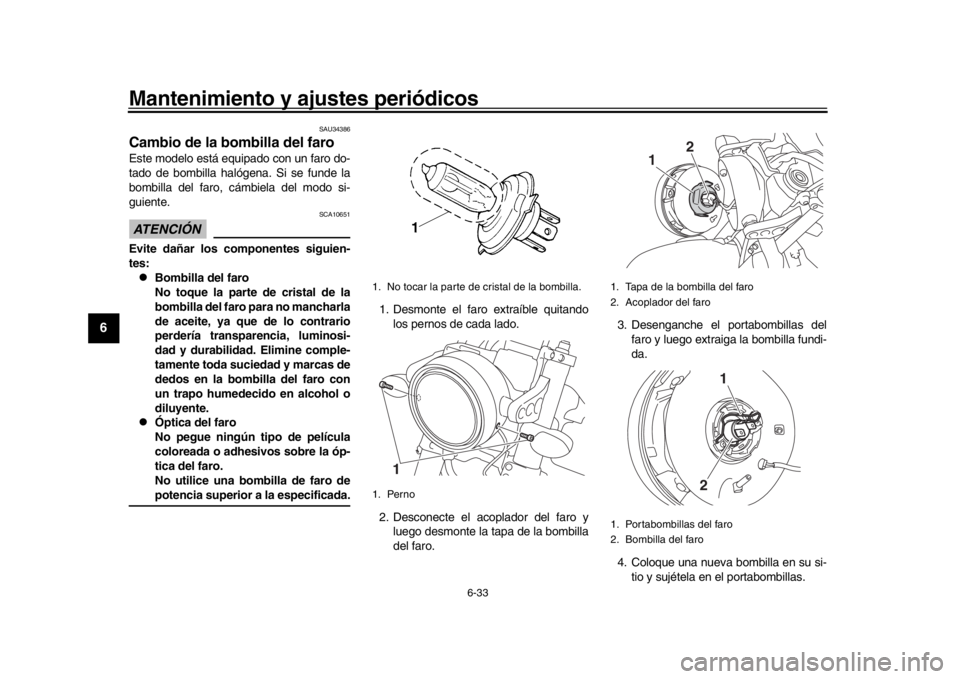

1. No tocar la parte de cristal de la bombilla.
1. Perno
1
1. Tapa de la bombilla del faro
2. Acoplador del faro
1. Portabombillas del faro
2. Bombilla del faro
1 2
1
2
B90-9-S2.book 33 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos6-34
1
2
3
4
567
8
9
10
11
12
5. Monte la tapa de la bombilla del faro y conecte el acoplador.
6. Monte el faro extraíble colocando los pernos.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU45226
Cambio de la bombilla de la luz
de posición Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.1. Desmonte el faro extraíble. (Vease la
página 6-33.)
2. Extraiga el casquillo de la luz de posi- ción (junto con la bombilla) tirando de
él.
3. Tire de la bombilla fundida para ex- traerla. 4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.

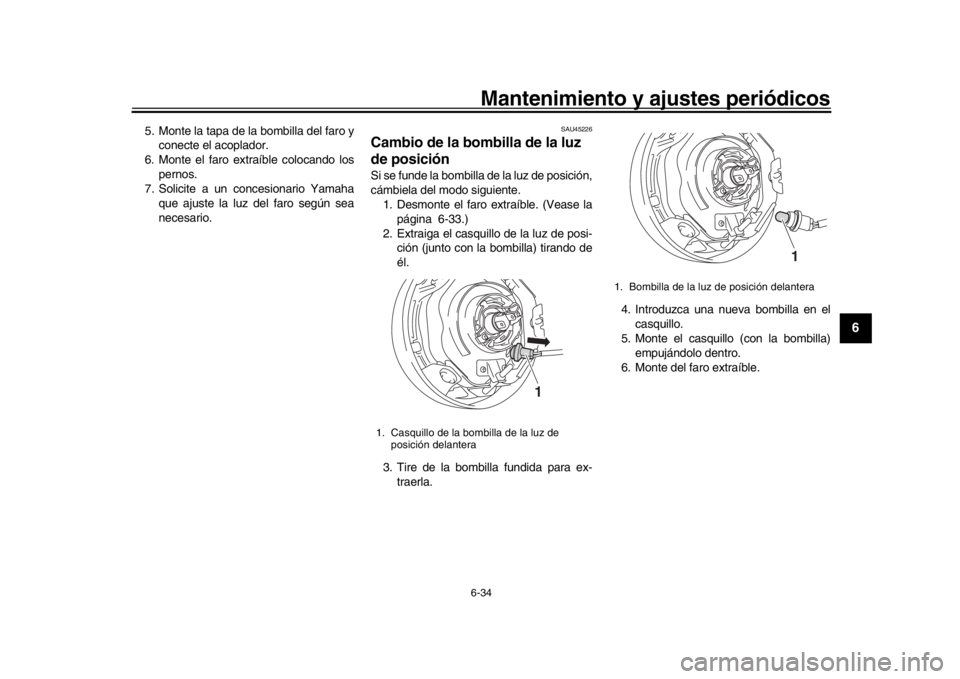

6. Monte del faro extraíble.1. Casquillo de la bombilla de la luz de posición delantera
1
1. Bombilla de la luz de posición delantera
1
B90-9-S2.book 34 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-35
1
2
3
4
56
7
8
9
10
11
12
SAU70540
Luz de freno/piloto traseroEste modelo está prov isto de una luz de fre-
no/piloto trasero de tipo LED.
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24205
Cambio de la bombilla de un
intermitente1. Desmonte la óptica de la luz de inter- mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj. 3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo. ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se puede
romper la óptica.
[SCA11192]
1. Óptica de la luz de intermitencia
2. Tornillo
1
2
1. Bombilla de la luz de intermitencia
1
B90-9-S2.book 35 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos6-36
1
2
3
4
567
8
9
10
11
12
SAU24331
Luz de la matrículaSi la luz de la matrícula no se enciende,
haga revisar el circuito eléctrico o cambiar
la bombilla en un concesionario Yamaha.
SAU67131
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.
SAU25872
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,

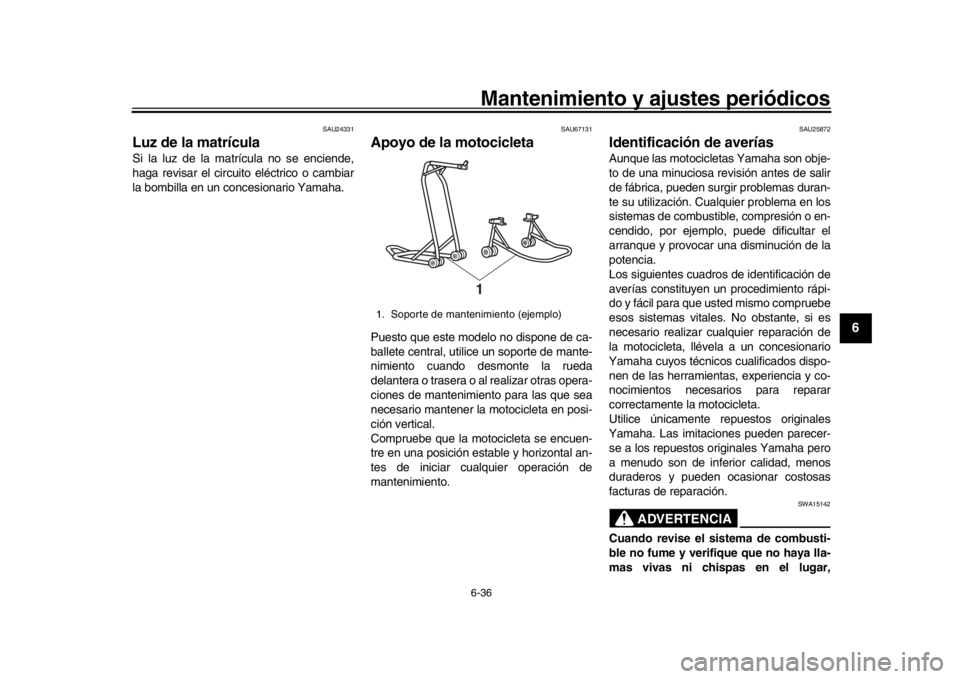

1. Soporte de mantenimiento (ejemplo)
1
B90-9-S2.book 36 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-37
1
2
3
4
56
7
8
9
10
11
12
incluidos pilotos lu minosos de calenta-
dores de agua u hor nos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-ños personales o materiales.B90-9-S2.book 37 ページ ２０１８年６月７日　木曜日　午前１０時１０分
