Commandes et instruments
3-42
3
Force d’amortissement à la d étente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
N.B. Pour ajuster les réglages de la force
d’amortissement, tourner le dispositif
de réglage dans le sens (a) jusqu’à ce
qu’il s’arrête, puis compter les déclics
dans le sens (b).
 Bien qu’un dispositif de réglage de la
force d’amortissement puisse s’encli-
queter au-delà du nombre de réglages
minimum indiqué, ces réglages sont
inefficaces et risquent d’endommager
la suspension.
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.  Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source de chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser. 
Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement.
 Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d ’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
1. Vis de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 18 déclics dans le sens (b)
Standard :
7 déclics dans le sens (b)
Maximum (réglage dur) : 1 déclics dans le sens (b)
1(a)(b)
UB1JF0F0.book Page 42 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-43
3
FAU49454
Prise pour accessoire CC Un accessoire de 12 V branché sur la prise
pour accessoire CC peut être utilisé lors-
que le contacteur à clé est activé.ATTENTION
FCA15432
Ne pas utiliser d’accessoire branché à la
prise pour accessoire CC lorsque le mo-
teur est coupé, et ne pas dépasser la
charge de 24 W (2 A), sous peine de ris-
quer de griller un fusible ou de déchar-
ger la batterie.Utilisation de la prise pour accessoires
CC 1. Désactiver le contacteur à clé.
2. Retirer le capuchon de la prise pour
accessoire CC. 3. Éteindre l’accessoire.
4. Brancher l’accessoire à la prise pour
accessoire CC.
5. Activer le contacteur à clé et mettre le moteur en marche. (Voir page 5-1.)
6. Allumer l’accessoire.
AVERTISSEMENT
FWA14361
Après avoir débranché un accessoire,
veiller à remettre la protection d e la prise
en place afin d’éviter toute décharge
électrique ou tout court-circuit.
FAU70641
Connecteur pour accessoire à
courant continuCe véhicule est équipé d’un connecteur
pour accessoires à courant continu.
Consulter le concessionnaire Yamaha local
avant de monter tout accessoire.
1. Protection de prise pour accessoires CC
1
1. Prise pour accessoire CC
1
UB1JF0F0.book Page 43 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-44
3
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale d é-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas d e mauvais fonctionne-
ment.
FAU57952
Coupe-circuit d’allumage Ce dispositif empêche le démarrage du
moteur en prise tant que le levier d’em-
brayage n’est pas tiré et que la béquille la-
térale n’est pas relevée. Il arrête également
le moteur si la béquille latérale est abaissée
alors qu’un rapport est engagé.
Contrôler régulièrement ce système via la
procédure suivante.N.B. Ce contrôle est le plus fiable lorsque
effectué le moteur chaud.
 Voir les pages 3-2 et 3-3 pour des in-
formations sur le fonctionnement des
contacteurs.
UB1JF0F0.book Page 44 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-45
3

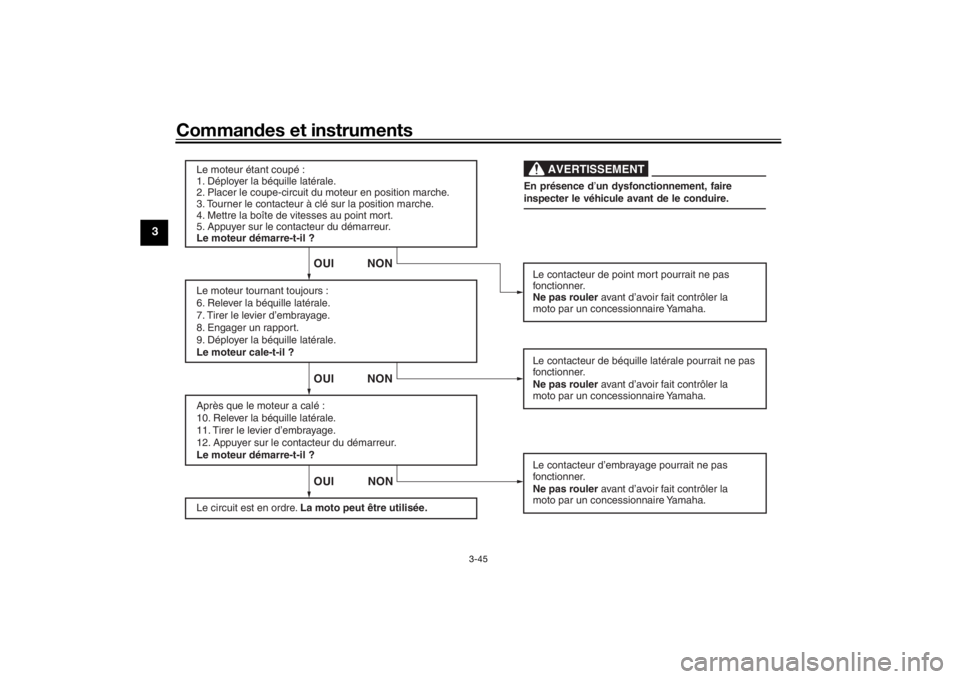

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. Placer le coupe-circuit du moteur en position marche.
3. Tourner le contacteur à clé sur la position marche.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
OUI NON OUI NON OUI NON
AVERTISSEMENT
Le contacteur de point mort pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Tirer le levier d’embrayage.
8. Engager un rapport.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le contacteur de béquille latérale pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Tirer le levier d’embrayage.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le contacteur d’embrayage pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le circuit est en ordre. La moto peut être utilisée. En présence d’un dysfonctionnement, faire
inspecter le véhicule avant de le conduire.
UB1JF0F0.book Page 45 Wednesday, February 7, 2018 9:44 AM

Pour la sécurité – contrôles avant utilisation
4-1
4
FAU15599
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’acci dent ou d ’endommagement. Ne pas
con duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procé dés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• S’assurer que la durite de trop-plein du réservoir de carburant n’est ni bouchée,
ni craquelée ou autrement endommagée, et qu’elle est branchée correctement. 3-31, 3-32
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-12
Liqui de de refroi dissement • Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-15
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-22, 6-22
UB1JF0F0.book Page 1 Wednesday, February 7, 2018 9:44 AM

Pour la sécurité – contrôles avant utilisation
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-22, 6-22
Embrayage • Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Remplacer si nécessaire.
6-20
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 6-17, 6-27
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 6-26
Chaîne de transmission • Contrôler la tension de la chaîne.
• Remplacer si nécessaire.
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire.
6-24, 6-26
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
6-17, 6-20
Pé dale de frein et sélecteur • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots. 6-27
Levier de frein et d ’em-
brayage • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-28
ÉLÉMENTS CONTRÔLES PAGES
UB1JF0F0.book Page 2 Wednesday, February 7, 2018 9:44 AM

Pour la sécurité – contrôles avant utilisation
4-3
4
Béquille centrale, béquille la-
térale• S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
6-28
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.
—
Instruments, éclairage, si-
gnalisation et contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille laté-
rale • Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, fair
e contrôler le véhicule par un conces-
sionnaire Yamaha. 3-44
ÉLÉMENTS CONTRÔLES PAGES
UB1JF0F0.book Page 3 Wednesday, February 7, 2018 9:44 AM

Utilisation et conseils importants concernant le pilotage
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte de
contrôle, qui pourrait se trad uire par un
acci dent et d es blessures.
FAUM3631
N.B.Ce modèle est équipé de :
 un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas, le té-
moin d’alerte de panne du moteur
s’allume, cela n’indique cependant
pas un dysfonctionnement. Tourner la
clé sur “OFF”, puis sur “ON” pour
éteindre le témoin d’alerte. Si le con-
tact n’est pas coupé au préalable, le
moteur se lance mais ne se met pas
en marche lors de l’actionnement du
bouton du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre en mar-
che.
FAU84361
Démarrage du moteurDans des conditions normales, mettre la
boîte de vitesses au point mort avant de
démarrer le moteur. Pour démarrer le mo-
teur avec la boîte de vitesses en prise, la
béquille latérale doit être relevée et le levier
d’embrayage tiré.
Démarrer le moteur1. Tourner le contacteur à clé sur “ON”,
puis placer le coupe-circuit du moteur
sur “ ”.
2. Vérifier les témoins suivants pour ef- fectuer un contrôle des circuits.
 Témoin d’alerte de panne du mo-
teur
 Témoin d’alerte du système ABS
 Témoin du système de régulation
antipatinage
 Témoins du régulateur de vitesse
 Témoin de changement de vi-
tesse
 Témoin d’alerte d’huile moteur et
de liquide de refroidissement
 Témoin de l’immobilisateur anti-
volN.B.Le témoin d’alerte du système ABS
doit s’éteindre après avoir atteint une
vitesse d’au moins 10 km/h (6 mi/h).
UB1JF0F0.book Page 1 Wednesday, February 7, 2018 9:44 AM
