Commandes et instruments
3-34
3
2. Retirer la clé.
Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.
2. Déposer le capuchon, pousser le le- vier de verrouillage de la selle du pi-
lote, situé sous l’arrière de la selle,
vers la gauche comme illustré, puis re-
tirer la selle. Mise en place de la selle du pilote
1. Installer le capuchon en veillant à diri-
ger la flèche vers l’avant.
2. Insérer l’ergot à l’avant de la selle dans le support de selle, comme illus-
tré, puis appuyer à l’arrière de la selle
afin de la verrouiller. 3. Remettre la selle du passager en
place.
N.B.Avant de démarrer, s’assurer que les
selles sont correctement en place.
 En procédant comme suit, il est possi-
ble d’adapter la hauteur de la selle du
pilote à la posture de conduite du pi-
lote. (Voir la section suivante.)
1. Patte de fixation
2. Support de selle
2
1
1. Capuchon
2. Levier de verrouillage de la selle du pilote
2
1
1. Patte de fixation
2. Support de selle
2 1
UB1JF0F0.book Page 34 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-35
3
FAU63050
Réglage de la hauteur d e la selle
d u piloteLa hauteur de la selle du pilote est réglable
sur deux positions.
La selle du pilote est réglée à la position
basse à la livraison du véhicule.
Réglage de la hauteur de la selle d u pi-
lote à la position haute 1. Déposer la selle du passager et la
selle du pilote. (Voir page 3-33.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant
vers le haut. 3. Remettre le dispositif de réglage en
place en insérant les ergots avant
dans les œillets. 4. Insérer l’ergot à l’avant de la selle du
pilote dans le support de selle B,
comme illustré.
5. Aligner l’ergot figurant au dos de la selle du pilote sur la fente de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.1. Position basse
2. Position haute
2
1
1. Dispositif de réglage de la hauteur de la selle du pilote
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Patte de fixation
3. Œillet caoutchouc
1
1
2
3
3
1. Patte de fixation
2. Support de selle B (pour la position haute)
2 1
2
UB1JF0F0.book Page 35 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-36
3
6. Remettre la selle du passager en
place.
Réglage de la hauteur de la selle d u pi-
lote à la position basse 1. Déposer la selle du passager et la
selle du pilote. (Voir page 3-33.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant
vers le haut.
3. Remettre le dispositif de réglage en place en insérant les ergots arrière
dans les œillets. 4. Insérer l’ergot à l’avant de la selle
dans le support de selle A, comme il-
lustré. 5. Aligner l’ergot figurant au dos de la
selle du pilote sur la fente de la posi-
tion “L”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.
6. Remettre la selle du passager en place.
N.B.Avant de démarrer, s’assurer que les selles
sont correctement en place.
1. Patte de fixation
2. Orifice de la position “H”
1
2
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Patte de fixation
3. Œillet caoutchouc
1. Patte de fixation
2. Support de selle A (pour la position basse)
1
2
3
3
2 1
2
1. Patte de fixation
2. Orifice de la position “L”
1
2
UB1JF0F0.book Page 36 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-37
3
FAU63060
Accroche-casqueL’accroche-casque est situé sous la selle
du passager. Le véhicule est équipé d’un
câble accroche-casque, inclus dans la
trousse de réparation. Ce câble permet
d’attacher un casque à l’accroche-casque.
Fixation d’un casque à l’accroche-cas-
que 1. Retirer la selle du passager. (Voir page 3-33.)
2. Faire passer le câble accroche-cas- que dans la boucle de la sangle du
casque, puis accrocher les boucles du
câble à l’accroche-casque. 3. Placer le casque du côté droit du vé-
hicule, puis remettre la selle en place.
AVERTISSEMENT ! Ne jamais rou-
ler avec un casque accroché à l’ac-
croche-casque, car le casque pour-
rait heurter un objet et cela risque
de provoquer la perte de contrôle
d u véhicule et être la cause d ’un ac-
ci dent.
[FWA10162]
Retrait d’un casque de l’accroche-cas-
que
Déposer la selle du passager, décrocher le
câble de l’accroche-casque et le retirer de
la sangle du casque, puis remettre la selle
en place.
FAU62550
Compartiment de rangementLe compartiment de rangement est situé
sous la selle du passager. (Voir page 3-33.)
Avant de ranger des documents ou autres
objets dans le compartiment de range-
ment, il est préférable de les placer dans
une pochette en plastique afin de les proté-
ger contre l’humidité. En lavant le véhicule,
prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.
AVERTISSEMENT
FWA15401
Ne pas d épasser la charge maximale du
véhicule, qui est de 179 kg (395 lb).
1. Casque
2. Câble accroche-casque
3. Accroche-casque
3
21
1. Compartiment de rangement
1
UB1JF0F0.book Page 37 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-38
3
FAU83932
Pare-brise Ce modèle est équipé d’un pare-brise ré-
glable.
Pour modifier la position du pare-brise,
soulever le levier de verrouillage du pare-
brise et relever ou abaisser le pare-brise.
Une fois terminé, relâcher le levier de ver-
rouillage.N.B.S’assurer que le pare-brise et le levier de
verrouillage sont bien en place avant de dé-
marrer.
FAU39612
Réglage du faisceau d es pharesLes boutons de réglage de faisceau de
phare permettent de relever ou d’abaisser
la hauteur du faisceau des phares. Le ré-
glage du faisceau des phares pourrait
s’avérer nécessaire afin d’accroître la visi-
bilité ou afin d’éviter d’éblouir les automo-
bilistes lors de modifications de la charge.
Veiller à régler les phares conformément
aux règlements en vigueur dans le pays
d’utilisation.
Tourner les boutons dans le sens (a) pour
relever le faisceau des phares. Tourner les
boutons dans le sens (b) pour abaisser le
faisceau des phares.
FAU46833
Position du gui don La hauteur du guidon est réglable sur deux
positions pour un réglage adapté au pilote.
Confier le réglage de la position du guidon
à un concessionnaire Yamaha.
1. Levier de verrouillage de pare-brise
2. Pare-brise
1 2
1. Bouton de réglage de faisceau de phare
(a)
(b)
1
(b)
(a)
1
1. Guidon
1
UB1JF0F0.book Page 38 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-39
3
FAU76342
Réglage de la fourche
AVERTISSEMENT
FWA14671
Toujours régler la précontrainte du res-
sort sur le même réglage pour les deux
bras de fourche. Un réglage mal équili-
bré risque de ré duire la maniabilité et la
stabilité du véhicule.Chaque bras de fourche est équipé d’une
vis de réglage de la précontrainte de res-
sort, le bras de fourche droit est équipé
d’une vis de réglage de la force d’amortis-
sement à la détente et le bras de fourche
gauche d’une vis de réglage de la force
d’amortissement à la compression.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte du ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la sus-
pension, tourner ces deux vis dans le sens
(b). Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite.
Force
d’amortissement à la d étente
La force d’amortissement à la détente ne
s’ajuste que sur le bras de fourche droit.
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
N.B.Bien veiller à effectuer ce réglage sur le
bras de fourche droit.
1. Boulon de réglage de la précontrainte du ressort
1. Distance A
1
1
(a)
(b)
(a)
(b)
1
Réglage de la précontrainte du
ressort :
Minimum (réglage souple) :Distance A = 19.0 mm (0.75 in)
Standard :
Distance A = 16.0 mm (0.63 in)
Maximum (réglage dur) : Distance A = 4.0 mm (0.16 in)
UB1JF0F0.book Page 39 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-40
3
N.B. Pour ajuster les réglages de la force
d’amortissement, tourner le dispositif
de réglage dans le sens (a) jusqu’à ce
qu’il s’arrête, puis compter les déclics
dans le sens (b).
 Bien qu’un dispositif de réglage de la
force d’amortissement puisse s’encli-
queter au-delà du nombre de réglages minimum indiqué, ces réglages sont
inefficaces et risquent d’endommager
la suspension.
Force
d’amortissement à la compres-
sion
La force d’amortissement à la compression
ne s’ajuste que sur le bras de fourche gau-
che.
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortis-
sement, tourner la vis de réglage dans le
sens (b).N.B.Bien veiller à effectuer ce réglage sur le
bras de fourche gauche.
N.B. Pour ajuster les réglages de la force
d’amortissement, tourner le dispositif
de réglage dans le sens (a) jusqu’à ce
qu’il s’arrête, puis compter les déclics
dans le sens (b).
 Bien qu’un dispositif de réglage de la
force d’amortissement puisse s’encli-
queter au-delà du nombre de réglages

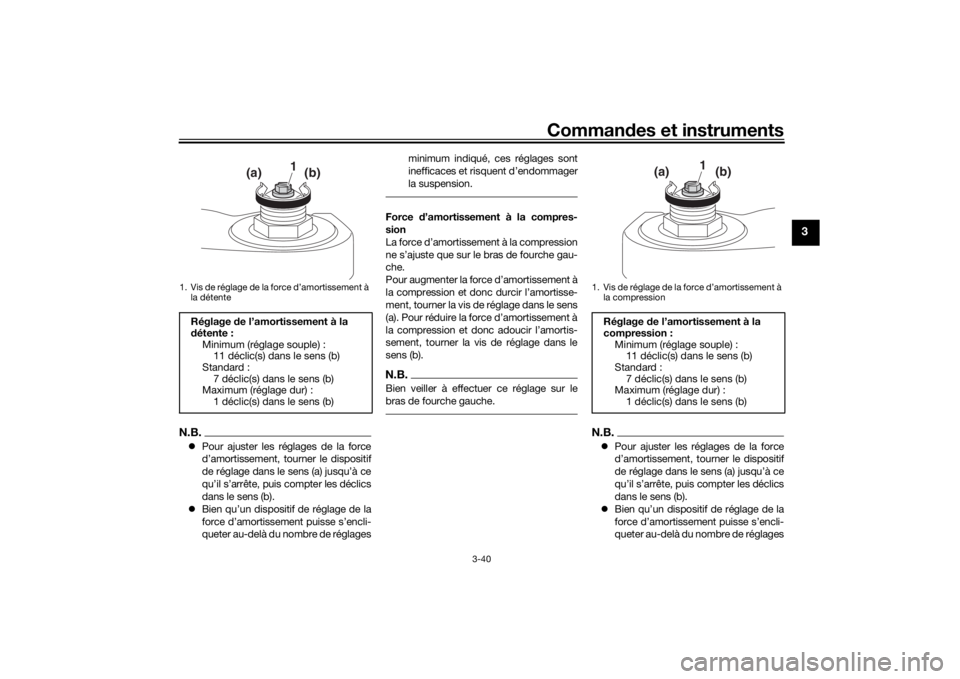

1. Vis de réglage de la force d’amortissement à
la détenteRéglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 11 déclic(s) dans le sens (b)
Standard : 7 déclic(s) dans le sens (b)
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)
1
(a)
(b)
1. Vis de réglage de la force d’amortissement à
la compression
Réglage de l’amortissement à la
compression : Minimum (réglage souple) : 11 déclic(s) dans le sens (b)
Standard : 7 déclic(s) dans le sens (b)
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)
1
(a) (b)
UB1JF0F0.book Page 40 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-41
3
minimum indiqué, ces réglages sont
inefficaces et risquent d’endommager
la suspension.
 Lorsqu’un dispositif de réglage de la
force d’amortissement est tourné
dans le sens (a), la position 0 déclic et
la position 1 déclic risquent d’être la
même.
FAU84350
Réglage du combiné ressort-
amortisseurLe combiné ressort-amortisseur est équipé
d’un bouton de réglage de la précontrainte
de ressort et d’une vis de réglage de la
force d’amortissement à la détente.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte du ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner le
bouton de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner le bouton de
réglage dans le sens (b).
N.B.Pour ajuster le réglage de précontrainte du
ressort, tourner le dispositif de réglage
dans le sens (b) jusqu’à ce qu’il s’arrête,
puis compter les déclics dans le sens (a).1. Bouton de réglage de la précontrainte de ressortRéglage de la précontrainte du
ressort : Minimum (réglage souple) :1 déclics dans le sens (a)
Standard : 11 déclics dans le sens (a)
Maximum (réglage dur) :
24 déclics dans le sens (a)
(b)
(a)
1
UB1JF0F0.book Page 41 Wednesday, February 7, 2018 9:44 AM
