2018 YAMAHA TMAX Manuale de Empleo (in Spanish)

Cuidados y almacenamiento del scooter
9-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
guelo bien con agua abundante. Como lim-
pieza adicional, utilice Yamaha Windshield
Cleaner u otro limpiador de parabrisas de
alta calidad. Algunos productos de limpieza
para plásticos pueden dejar rayas en el pa-
rabrisas. Antes de utilizar tales productos,
pruébelos en una parte del parabrisas que
no afecte a la visibilidad y donde pase des-
apercibido.
Después de la limpieza 1. Seque el scooter con una gamuza o un trapo absorbente.
2. Utilice un abrillant ador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un aerosol anti- corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por com- pleto antes de guardarlo o cubrirlo.
ADVERTENCIA
SWA10943
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.
Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
ATENCIÓN
SCA10 801
Aplique aceite en aerosol y cera de
forma moderada, eliminando los ex-
cesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
BV1-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午後５時４４分

Cuidados y almacenamiento del scooter
9-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU36554
Almacenamiento
Periodo corto
Guarde siempre el scoo ter en un lugar fres-
co y seco y, si es preciso, protéjalo contra el
polvo con una funda porosa. Verifique que
el motor y el sistema de escape estén fríos
antes de cubrir el scooter.
ATENCIÓN
SCA10 821
Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona
cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar el scooter durante varios
meses: 1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios para las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limi tará las chispas durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite).
e. Desmonte las tapas de bujía de las bujías y monte estas y sus tapas.
ADVERTENCIA! Para evitar da-
ños o lesiones por chispas, co-
necte a masa los electrodos de
la bujía cuando haga girar el mo-
tor.
[SWA10952]
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la presión de los neumáticos y luego le-
vante el scooter de forma que las dos
ruedas queden por encima del suelo.
Alternativamente, gi re un poco las rue-
das cada mes para evitar que los neu-
máticos se degraden en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
C (30 F) o más de 30 C (90 F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 8-2 8.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar el scooter.
BV1-9-S1.book 4 ページ ２０１８年６月７日　木曜日　午後５時４４分

10-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Especificaciones
SAU6999CDimensiones:
Longitud total:2200 mm ( 86.6 in)
Anchura total: 765 mm (30.1 in)
Altura total:
1420/1475 mm (55.9/5 8.1 in) (XP530-A,
XP530E-A)
1420/1555 mm (55.9/61.2 in) (XP530D-A)
Altura del asiento: 800 mm (31.5 in)
Distancia entre ejes:
1575 mm (62.0 in)
Holgura mínima al suelo: 125 mm (4.92 in)
Radio de giro mínimo: 2.8 m (9.19 ft)
Peso:
Peso en orden de marcha:
213 kg (470 lb) (XP530-A, XP530E-A)
216 kg (476 lb) (XP530D-A)
Motor:
Ciclo de combustión:
4 tiempos
Sistema de refrigeración:
Refrigerado por líquido
Sistema de válvulas: DOHC
Disposición de cilindros: En línea
Número de cilindros:
2 cilindros
Cilindrada: 530 cm
3
Calibre  Carrera:
6 8 .0  73.0 mm (2.6 8  2.8 7 in)
Relación de compresión:
10.9 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación: Cárter seco
Aceite de motor:
Marca recomendada:YAMALUBE
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado: API servicio tipo SG o superior, norma
JASO MA Cantidad de aceite de motor:
Cambio de aceite: 2.60 L (2.75 US qt, 2.29 Imp.qt)
Con desmontaje del filtro de aceite:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Cantidad de líquido refrigerante:
Depósito de líquido refrigerante (hasta la mar-
ca de nivel máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 1.67 L (1.77 US qt, 1.47 Imp.qt)
Filtro de aire:
Elemento del filtro de aire:Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Gasolina súper sin plomo (Gasohol [E10]
aceptable)
Capacidad del depósito de combustible:
15 L (4.0 US gal, 3.3 Imp.gal)
Cantidad de reserva de combustible: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID: BC31 00
Bujía(s):
Fabricante/modelo:NGK/CR7E
Distancia entre electrodos de la bujía: 0.7–0.8 mm (0.02 8–0.031 in)
Embrague:
Tipo de embrague:
Húmedo, centrífugo, multidisco
Transmisión:
Relación de reducción primaria:
1.000
Transmisión final: Correa
Relación de reducción secundaria: 6.034 (52/32 x 36/22 x 59/26)
Tipo de transmisión: Correa trapezoidal automática
Chasis:
Tipo de bastidor:
Diamante
Ángulo del eje delantero: 26.0 grados
Distancia entre perpendiculares: 98 mm (3.9 in)
BV1-9-S1.book 1 ページ ２０１８年６月７日　木曜日　午後５時４４分

Especificaciones
10-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Neumático delantero:
Tipo:Sin cámara
Tamaño: 120/70R15M/C(56H)
Fabricante/modelo:
BRIDGESTONE/BATTLAXSCF (XP530-A,
XP530E-A)
DUNLOP/ROADSMART3 (XP530D-A)
Neumático trasero:
Tipo:Sin cámara
Tamaño: 160/60R15M/C(67H)
Fabricante/modelo: BRIDGESTONE/BATTLAXSCR (XP530-
A, XP530E-A)
DUNLOP/ROADSMART3 (XP530D-A)
Carga:
Carga máxima:199 kg (439 lb) (XP530D-A)
202 kg (445 lb) (XP530-A, XP530E-A)
* (Peso total del conduc tor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
1 persona: Delantero: 225 kPa (2.25 kgf/cm
2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm
2, 36 psi)
2 personas:
Delantero: 225 kPa (2.25 kgf/cm
2, 33 psi)
Trasero:
28 0 kPa (2. 80 kgf/cm
2, 41 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 15M/C x MT3.5
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 15M/C x MT4.5
Freno delantero:
Tipo:
Freno hidráulico de doble disco Líquido de frenos especificado:
DOT 4
Freno trasero:
Tipo:Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4
Suspensión delantera:
Tipo:Horquilla telescópica
Muelle:
Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda: 120 mm (4.7 in)
Suspensión trasera:
Tipo:Basculante (suspensión de unión)
Muelle: Muelle espiral
Amortiguador:
Amortiguador neumático-hidráulico
Trayectoria de la rueda: 117 mm (4.6 in)
Sistema eléctrico:
Sistema de tensión:
12 V
Sistema de encendido: TCI
Sistema estándar: Magneto CA
Batería:
Modelo:YTZ12S
Voltaje, capacidad: 12 V, 11.0 Ah (10 HR)
Potencia de la bombilla:
Faro:LED
Luz de freno y posterior:
LED
Luz de intermitencia delantera: 21.0 W
Luz de intermitencia trasera: LED
Luz auxiliar:
LED
Luz de la matrícula: 5.0 W
BV1-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午後５時４４分

Especificaciones
10-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Luz de instrumentos:LED
Luz indicadora de luz de carretera: LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sist ema regulador de velo-
cidad “SET”: LED (XP530D-A)
Luz indicadora del sist ema regulador de velo-
cidad “ON”: LED (XP530D-A)
Luz indicadora del sistem a de llave inteligente:
LED
Luz indicadora del sistema de control de trac-
ción: LED
Fusible:
Fusible principal:40.0 A
Fusible de la cerradura del asiento: 7.5 A (XP530-A, XP530E-A)
Fusible del faro:
7.5 A
Fusible del piloto trasero: 7.5 A
Fusible de la luz de freno: 1.0 A (XP530D-A)
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 7.5 A
Fusible del motor del v entilador del radiador:
15.0 A
Fusible del sistema de inyección de gasolina:
7.5 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible del regulador de velocidad: 1.0 A (XP530D-A)
Fusible de la toma de corriente continua: 2.0 A Fusible de repuesto:
15.0 A
Fusible de parabrisas: 20.0 A (XP530D-A)
Fusible de la válvula de la mariposa eléctrica: 7.5 A
BV1-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午後５時４４分

11-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14

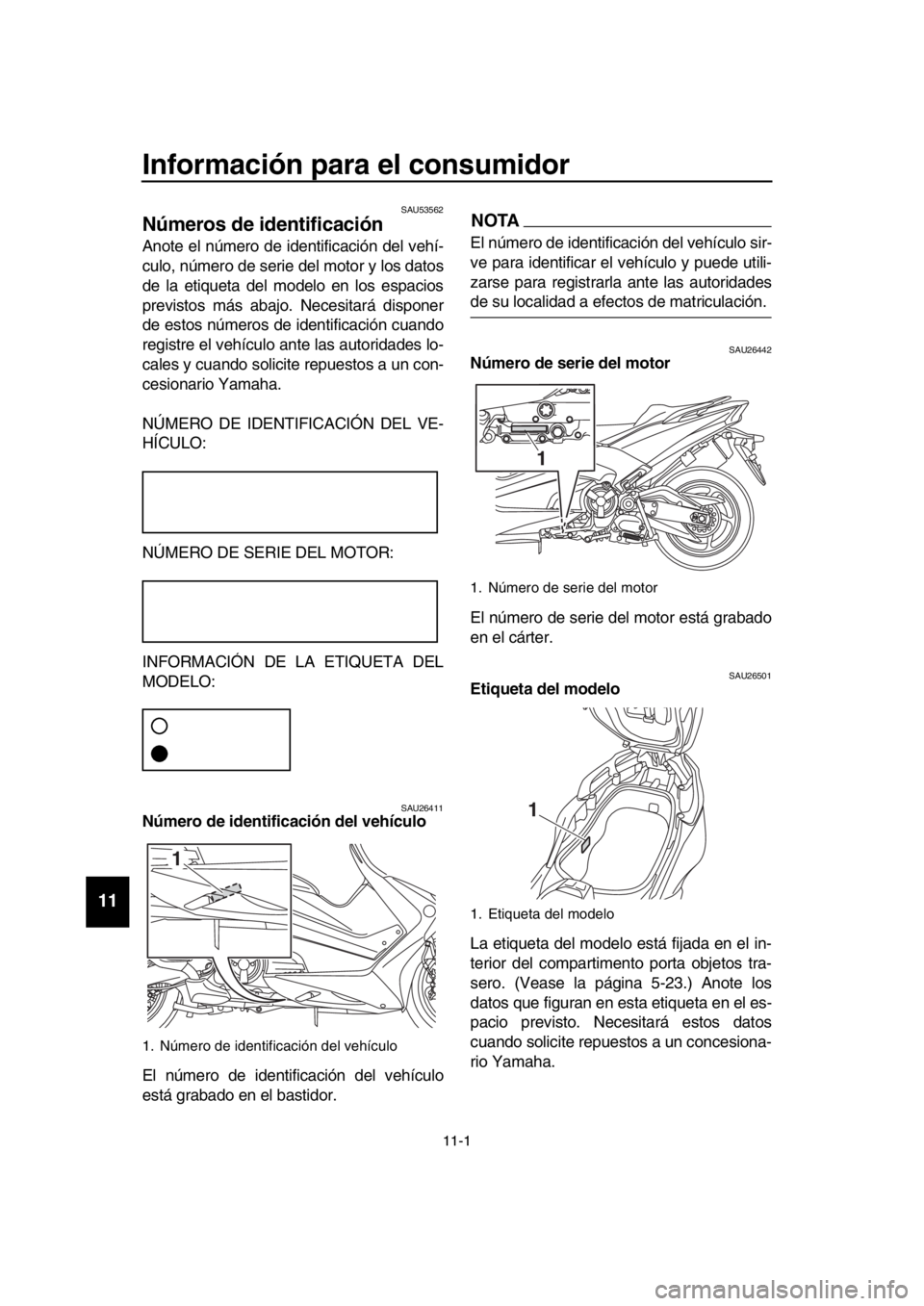

Información para el consumidor
SAU53562
Números de identificación
Anote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26411Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA
El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
SAU26442Número de serie del motor
El número de serie del motor está grabado
en el cárter.
SAU26501Etiqueta del modelo
La etiqueta del modelo está fijada en el in-
terior del compartimento porta objetos tra-
sero. (Vease la página 5-23.) Anote los
datos que figuran en esta etiqueta en el es-
pacio previsto. Necesitará estos datos
cuando solicite repuestos a un concesiona-
rio Yamaha.
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
BV1-9-S1.book 1 ページ ２０１８年６月７日　木曜日　午後５時４４分

Información para el consumidor
11-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU69910
Conector de diagnóstico
El conector de diagnóstico está situado
como se muestra.
SAU74702
Registro de los datos del
vehículo
En la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan, asi-
mismo, a efectos de investigación y desa-
rrollo. Estos datos se cargan únicamente
cuando se conecta al vehículo una herra-
mienta de diagnóstico especial Yamaha,
por ejemplo cuando se realizan comproba-
ciones de mantenimiento o procedimientos
de servicio.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
Datos del estado del vehículo y del
funcionamiento del motor
Datos relacionados con la inyección
de gasolina y las emisiones
Yamaha no comunicará estos datos a ter-
ceros excepto:
Con el consentimiento del propietario
del vehículo
Cuando la ley le obligue a ello
Para su uso por parte de Yamaha en
un litigio
A efectos generales de investigación
por parte de Yamaha, cuando los da-
tos no están relacionados con un vehí-
culo o un propietario concretos
1. Conector de diagnóstico
1
BV1-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午後５時４４分

12-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Índice alfabético
A
Acceso al compartimento portaobjetos y al depósito de gasolina .................... 3-10
Aceite de motor y cartucho del filtro de aceite ............................................. 8-11
Aceleración y desaceleración ................. 7-3
Almacenamiento ..................................... 9-4
Arranque del motor ................................. 7-2
Aspectos de seguridad en la
conducción ........................................... 1-5
B
Batería .................................................. 8-28
Bloqueo del freno trasero, comprobación ..................................... 8-22
Bombilla de intermitente (delantero), cambio ................................................ 8-33
Bombilla de la luz de la matrícula,
cambio ................................................ 8-33
Bombona............................................... 8-11
Bujías, comprobación ........................... 8-10
C
Caballete central y caballete lateral,
comprobación y engrase .................... 8-26
Caballete lateral .................................... 5-29
Cable de bloqueo del freno trasero, ajuste .................................................. 8-21
Cables, comprobación y engrase ......... 8-25
Características especiales ...................... 4-1
Catalizador ............................................ 5-23
Cojinetes de las ruedas, comprobación ..................................... 8-28
Color mate, precaución ........................... 9-1
Cómo bloquear la dirección .................... 3-9
Cómo se bloquea el caballete central ... 3-10
Compartimentos portaobjetos ............... 5-23
Conector de diagnóstico ....................... 11-2
Conjunto amortiguador ......................... 5-27
Conmutador de luces/interruptor de ráfagas.................................................. 5-1
Consumo de gasolina, consejos para
reducirlo ................................................ 7-5
Cuadros de identificación de averías .... 8-36
Cuidados ................................................. 9-1
D
Dar el contacto del vehículo.................... 3-7
Dirección, comprobación ...................... 8-27
D-mode (modo de conducción) (XP530-A, XP530D-A) .......................... 4-3
E
Especificaciones ................................... 10-1 Espejos retrovisores ............................. 5-26
Estacionamiento ..................................... 7-6
Etiqueta del modelo .............................. 11-1
F
Filtro de aire, motor ..............................
8-15
Frenada .................................................. 7-4
Fusibles, cambio .................................. 8-30
G
Gasolina ............................................... 5-21
H
Holgura de las válvulas ........................8-17
Horquilla delantera, comprobación ....... 8-27
I
Identificación de averías.......................8-34
Información relativa a la seguridad ........ 1-1
Inicio de la marcha ................................. 7-3
Interruptor de intermitencia .................... 5-1
Interruptor de la bocina .......................... 5-1
Interruptor de luces de emergencia ........ 5-1
Interruptor de menú ................................ 5-2
Interruptor de paro del motor .................. 5-1
Interruptor de selección .......................... 5-2
Interruptores del manillar........................ 5-1
Interruptores del regulador de
velocidad .............................................. 5-2
Interruptor ON/de arranque .................... 5-1
J
Juego de herramientas........................... 8-2
Juego de la correa de transmisión ....... 8-24
Juego libre de las manetas de freno delantero y trasero, comprobación..... 8-20
Juego libre del puño del acelerador,
comprobación..................................... 8-17
L
Líquido de frenos, cambio .................... 8-24
Líquido refrigerante .............................. 8-14
Llave inteligente ..................................... 3-5
Llave, manipulación de la llave
inteligente y la llave mecánica ............. 3-3
Localización de averías del sistema de llave inteligente ............................. 8-34
Luces del vehículo ................................ 8-32
Luces indicadoras de intermitencia ........ 5-2
Luces indicadoras del sistema regulador de velocidad ......................... 5-2
Luces indicadoras y de aviso ................. 5-2
Luz de aviso de avería del motor ........... 5-2
Luz de aviso del sistema antibloqueo de frenos .............................................. 5-3
Luz indicadora de la luz de carretera ..... 5-2
BV1-9-S1.book 1 ページ ２０１８年６月７日　木曜日　午後５時４４分
