2018 YAMAHA TMAX Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
8-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU19643

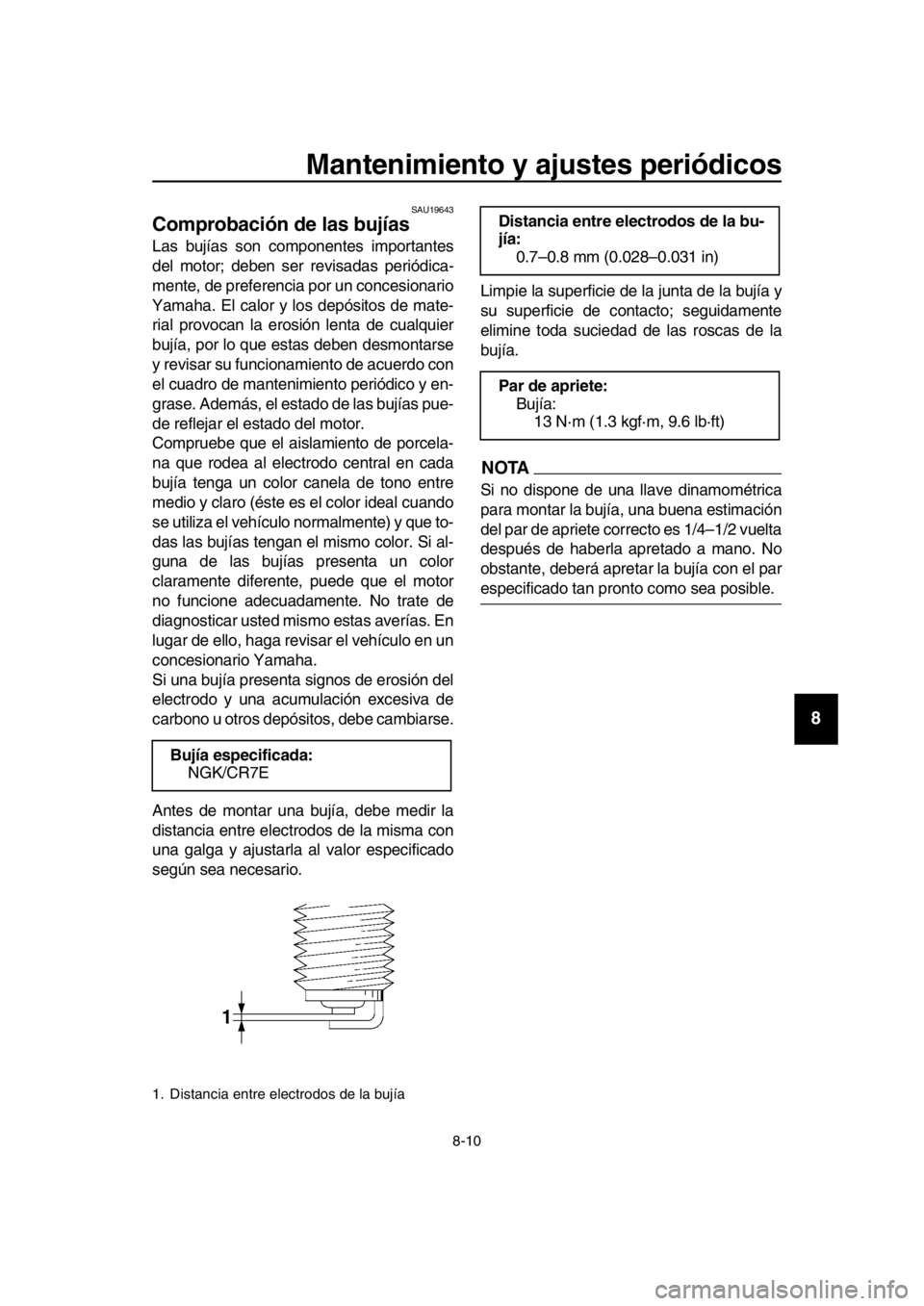

Comprobación de las bujías
Las bujías son com ponentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la eros ión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenim iento periódico y en-
grase. Además, el es tado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario. Limpie la superficie de la junta de la bujía y
su superficie de c
ontacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
Bujía especificada: NGK/CR7E
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.7–0. 8 mm (0.02 8–0.031 in)
Par de apriete: Bujía: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
BV1-9-S1.book 10 ページ ２０１８年６月７日　木曜日　午後５時４４分

Mantenimiento y ajustes periódicos
8-11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU36112
Bombona
Este modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
Comprobar las conexiones de todos
los tubos.
Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAU77363
Aceite de motor y cartucho del
filtro de aceite
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor 1. Coloque el vehículo sobre el caballete
central. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante dos minutos y luego párelo.
3. Espere dos minutos para que el aceite
se asiente y seguidamente observe el
nivel por la mirilla de control situada en
el lado inferior izquierdo del cárter.
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
1. Bombona
2. Respiradero de la bombona
12
1. Mirilla de control de l nivel de aceite del
motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
2 3
1
BV1-9-S1.book 11 ページ ２０１８年６月７日　木曜日　午後５時４４分

Mantenimiento y ajustes periódicos
8-12
1
2
3
4
5
6
7
8
9
10
11
12
13
14

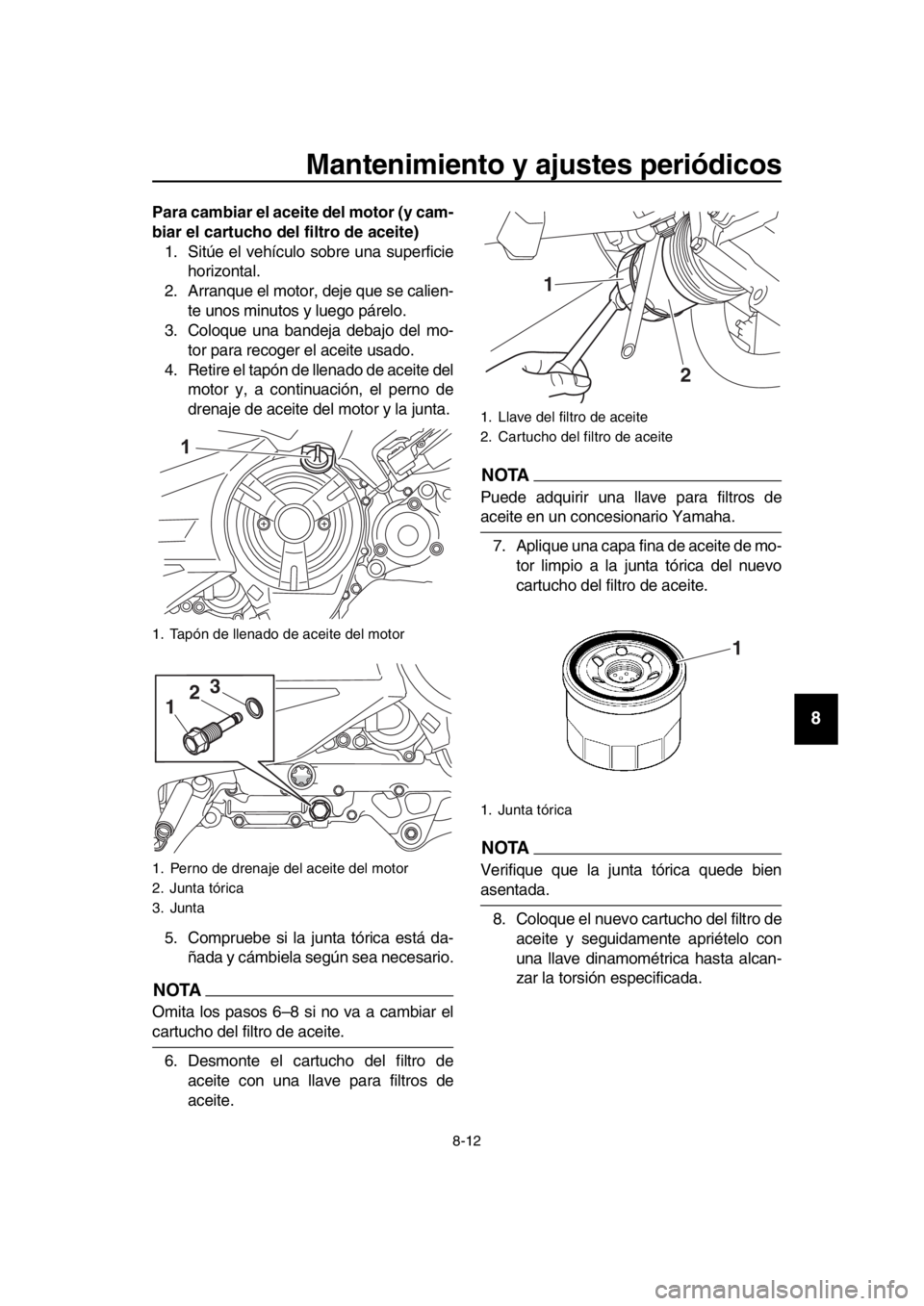

Para cambiar el aceite del motor (y cam-
biar el cartucho del filtro de aceite) 1. Sitúe el vehículo sobre una superficie horizontal.
2. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
4. Retire el tapón de llenado de aceite del motor y, a continuación, el perno de
drenaje de aceite del motor y la junta.
5. Compruebe si la junta tórica está da- ñada y cámbiela según sea necesario.
NOTA
Omita los pasos 6– 8 si no va a cambiar el
cartucho del filtro de aceite.
6. Desmonte el cartucho del filtro de aceite con una llave para filtros de
aceite.
NOTA
Puede adquirir una llave para filtros de
aceite en un concesionario Yamaha.
7. Aplique una capa fina de aceite de mo- tor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTA
Verifique que la junta tórica quede bien
asentada.
8. Coloque el nuevo cartucho del filtro de
aceite y seguidamente apriételo con
una llave dinamométrica hasta alcan-
zar la torsión especificada.
1. Tapón de llenado de aceite del motor
1. Perno de drenaje del aceite del motor
2. Junta tórica
3. Junta
1
1 2
3
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1. Junta tórica
1
2
1
BV1-9-S1.book 12 ページ ２０１８年６月７日　木曜日　午後５時４４分

Mantenimiento y ajustes periódicos
8-13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
9. Coloque el perno de drenaje de aceite del motor con la junta nueva y apriéte-
lo con el par especificado.
10. Compruebe si la junta tórica está da- ñada y cámbiela según sea necesario.
11. Añada la cantidad especificada del aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTA
No olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
12. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
13. Pare el motor, compruebe el nivel de aceite y corríjalo según sea necesario.
14. Reinicie el indicador de cambio de aceite. (Vease la página 5-11.)
1. Dinamométrica
Par de apriete:Cartucho del filtro de aceite:
17 N·m (1.7 kgf·m, 13 lb·ft)
Par de apriete: Perno de drenaje del aceite del mo-
tor:43 N·m (4.3 kgf·m, 32 lb·ft)
1. Tapón de llenado de aceite del motor
2. Junta tórica
1
2
1
Aceite de motor:Marca recomendada:
YAMALUBE
Grados de viscosidad SAE: 10W-40
Calidad de aceite de motor recomen-
dado: API servicio tipo SG o superior,
norma JASO MA
Cantidad de aceite: Cambio de aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Con desmontaje del filtro de aceite: 2.90 L (3.07 US qt, 2.55 Imp.qt)
BV1-9-S1.book 13 ページ ２０１８年６月７日　木曜日　午後５時４４分

Mantenimiento y ajustes periódicos
8-14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU20071
Líquido refrigerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU52024Para comprobar el nivel de líquido refri-
gerante 1. Coloque el vehículo sobre el caballete
central.
NOTA
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige- rante por la mirilla de control.
NOTA
El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra en la marca de nivel mínimo o por de- bajo de la misma, levante la esterilla
del reposapiés izquierdo para retirarla.
4. Desmonte la cubierta del depósito de líquido refrigerante quitando el tornillo.
5. Extraiga el tapón del depósito, añada líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón. ADVERTENCIA! Quite sola-
mente el tapón del depósito de lí-
quido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15162] ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
1. Mirilla de control del nivel de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
2
3
1. Alfombrilla
1. Cubierta del depósito de líquido refrigerante
2. Tornillo
1
1 2
BV1-9-S1.book 14 ページ ２０１８年６月７日　木曜日　午後５時４４分

Mantenimiento y ajustes periódicos
8-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigeran-
te.
[SCA10473]
6. Monte la cubierta del depósito de líqui- do refrigerante colocando el tornillo.
7. Coloque la esterilla del reposapiés iz- quierdo en su posición original y pre-
siónela hacia abajo para fijarla.
SAU52032
Filtro de aire del motor
El filtro de aire del motor debe cambiarse
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase. Cambie el filtro de aire con más fre-
cuencia si suele c onducir en condiciones de
humedad o polvo.
Para cambiar el filtro de aire 1. Desmonte el panel C. (Vease la pági-
na 8-8 .)
2. Desmonte la cubierta de la caja del fil- tro de aire quitando los tornillos.
3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en la caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
1. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido re-
frigerante (hasta la marca de nivel
máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Tornillo
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
1 1
2
1
BV1-9-S1.book 15 ページ ２０１８年６月７日　木曜日　午後５時４４分

Mantenimiento y ajustes periódicos
8-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA104 82]
5. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
6. Monte el panel.
SAU44735
Comprobación del ralentí del
motor
Compruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un conce-
sionario Yamaha.
Ralentí del motor:1100–1300 r/min
BV1-9-S1.book 16 ページ ２０１８年６月７日　木曜日　午後５時４４分

Mantenimiento y ajustes periódicos
8-17
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU213 86
Comprobación del juego libre del
puño del acelerador
Mida el juego del puño del acelerador como
se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21403
Holgura de las válvulas
Las válvulas son un componente importan-
te del motor. Dado que la holgura de las vál-
vulas varía con el uso, se debe comprobar
y ajustar a los intervalos que se especifican
en el cuadro de mantenimiento periódico. El
desajuste de las válvulas puede ocasionar
una mezcla de aire-gasolina inadecuada,
ruido del motor y, en última instancia, puede
dañar el motor. Para evitarlo, haga compro-
bar y ajustar la holgura de las válvulas a in-
tervalos regulares en su concesionario
Yamaha.
NOTA
Este servicio debe realizarse con el motor
frío.
1. Juego libre del puño del acelerador
Juego libre del puño del acelerador:
1.0–3.0 mm (0.04–0.12 in)
1
BV1-9-S1.book 17 ページ ２０１８年６月７日　木曜日　午後５時４４分
