951-3. Sistema híbrido
1
En aras de la seguridad
YARIS_HV_OM_Europe_OM52J95S
AV I S O
■Orificios de admisión de aire de la batería híbrida (batería de tracción)
● No permita que entre agua o sustancias extrañas en el orificio de entrada de aire,
ya que esto podría causar un cortocircuito y dañar la batería híbrida (batería de
tracción).
● No transporte grandes cantidades de agua (por ejemplo, botellas de agua
refrigerante) en el vehículo. Si se producen salpicaduras de agua en la batería
híbrida (batería de tracción), la batería podría resultar dañada. Solicite una revisión
del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● Hay un filtro instalado en el orificio de admisión de aire. Si el filtro está visiblemente
sucio aun después de haber limpiado el orificio de aire de admisión, se recomienda
limpiar o sustituir el filtro. Para obtener más información acerca de la limpieza o
sustitución del filtro, póngase en contacto con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
● Vehículos con pantalla en color: Si aparece el mensaje “Mantenimiento necesario
para piezas refrigeración batería tracción. Consulte manual del propietario.” en el
visualizador de información múltiple, es posible que el orificio de admisión de aire y
el filtro estén obstruidos. Consulte la P. 450 para obtener información sobre cómo
limpiar el orificio de admisión de aire.
● Evite colocar objetos que bloqueen los
orificios de admisión de aire. Cuando el
orificio de admisión de aire está bloqueado,
las operaciones de la batería se ven
restringidas y causa un empeoramiento del
consumo de combustible.
● Limpie regularmente los orificios de
admisión de aire para evitar el
sobrecalentamiento de la batería híbrida
(batería de tracción).

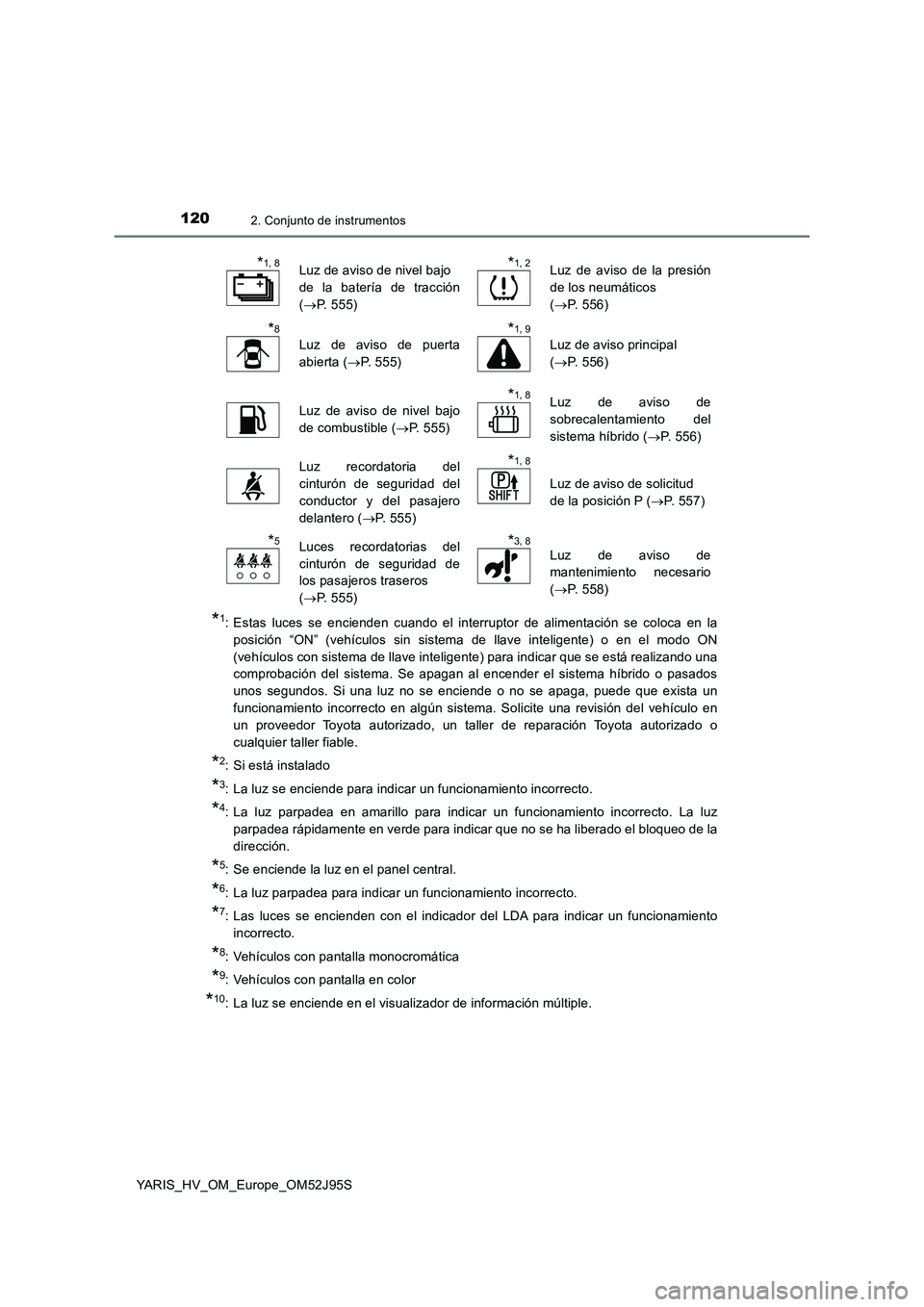

1202. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Solicite una revisión del vehículo en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
*2: Si está instalado
*3: La luz se enciende para indicar un funcionamiento incorrecto.
*4: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*5: Se enciende la luz en el panel central.
*6: La luz parpadea para indicar un funcionamiento incorrecto.
*7: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
*8: Vehículos con pantalla monocromática
*9: Vehículos con pantalla en color
*10: La luz se enciende en el visualizador de información múltiple.
*1, 8Luz de aviso de nivel bajo
de la batería de tracción
( P. 555)
*1, 2Luz de aviso de la presión
de los neumáticos
( P. 556)
*8
Luz de aviso de puerta
abierta ( P. 555)
*1, 9
Luz de aviso principal
( P. 556)
Luz de aviso de nivel bajo
de combustible ( P. 555)
*1, 8Luz de aviso de
sobrecalentamiento del
sistema híbrido ( P. 556)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 555)
*1, 8
Luz de aviso de solicitud
de la posición P ( P. 557)
*5Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 555)
*3, 8Luz de aviso de
mantenimiento necesario
( P. 558)

1242. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Medidores y contadores (vehículos con
pantalla monocromática)
Indicador del sistema híbrido
Muestra el nivel de rendimiento y regeneración del sistema híbrido.
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Botón de cambio de la visualización
 P. 1 3 1
Visualizador de información múltiple
P. 1 3 1
Botones de ajuste del reloj
P. 1 3 3
1
2
3
4
5
6

1262. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
● Si mantiene la aguja del indicador dentro de la zona de conducción ecológica, podrá
conducir de una manera más ecológica.
● La zona de carga indica un estado de regeneración*. La energía regenerada se
utilizará para cargar la batería híbrida (batería de tracción).
*: En este manual, el término “regeneration” se refiere a la transformación de la
energía generada por el movimiento del vehículo en energía eléctrica.
■ Régimen del motor
En vehículos híbridos, el régimen del motor se controla con precisión para mejorar el
consumo de combustible y reducir las emisiones de gases de escape, etc.
Hay ocasiones en las que el régimen del motor que aparece en el visualizador puede
variar incluso en las mismas condiciones de conducción y funcionamiento.
■ Visualizador de la temperatura exterior
● En las siguientes situaciones, es posible que no se visualice correctamente la
temperatura exterior o que el visualizador tarde más de lo normal en cambiar.
• Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h
[16 mph])
• Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje,
túnel, etc.)
● Cuando se muestra “- -” o “E”, es posible que el sistema presente un funcionamiento
incorrecto.
Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● El intervalo de temperatura que puede mostrar va de -40°C (-40°F) a 50°C (122°F).
AV I S O
■Para evitar que se produzcan daños en el motor y sus componentes
El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante del motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente. ( P. 6 1 5 )

127
2
2. Conjunto de instrumentos
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Medidores y contadores (vehículos con
pantalla en color)
Indicador del sistema híbrido
Muestra el nivel de rendimiento y regeneración del sistema híbrido.
Visualizador de la temperatura exterior
Muestra la temperatura exterior en un rango de -40°C (-40°F) a 50°C (122°F).
Cuando la temperatura ambiente desciende a 3°C (37°F) o menos, se enciende el
indicador de baja temperatura exterior.
Visualizador de la posición del cambio
Muestra la posición del cambio seleccionada. ( P. 258)
Reloj
Muestra la hora actual. (P. 133)
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
1
2
3
4
5
6

1292. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
■Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor de alimentación se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor de alimentación está en el modo ON.
■ Indicador del sistema híbrido
● Si mantiene la aguja del indicador dentro de la zona de conducción ecológica, podrá
conducir de una manera más ecológica.
● La zona de carga indica un estado de regeneración*. La energía regenerada se
utilizará para cargar la batería híbrida (batería de tracción).
*: En este manual, el término “regeneration” se refiere a la transformación de la
energía generada por el movimiento del vehículo en energía eléctrica.
■ Régimen del motor
En vehículos híbridos, el régimen del motor se controla con precisión para mejorar el
consumo de combustible y reducir las emisiones de gases de escape, etc.
Hay ocasiones en las que el régimen del motor que aparece en el visualizador puede
variar incluso en las mismas condiciones de conducción y funcionamiento.
Zona de potencia
Indica que se está superando un rango de
conducción ecológica (durante una
conducción a plena potencia, etc.)
Zona de conducción ecológica
Indica que el vehículo se está conduciendo
de manera ecológica.
Zona de conducción ecológica híbrida
Indica que no se está usando la potencia del
motor de gasolina con mucha frecuencia.
El motor de gasolina se parará
automáticamente y volverá a arrancar en
distintas condiciones.
Zona de carga
Indica que se está recuperando energía por
medio del freno regenerativo.
1
2
3
4

1322. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
■Cuentakilómetros
Muestra la distancia total que ha recorrido el vehículo.
■Cuentakilómetros parcial
Muestra la distancia que ha recorrido el vehículo desde la última vez que
se restauró el medidor. Los cuentakilómetros parciales A y B se pueden
utilizar para registrar y visualizar diferentes distancias de forma
independiente.
Mantenga pulsado el botón durante más de 1 segundo para reiniciarlo. Si
mantiene pulsado el botón cuando se muestra el cuentakilómetros parcial, se
reiniciará el contador a “0”.
■Consumo instantáneo de combustible
Muestra el consumo instantáneo de combustible.
Utilice el consumo instantáneo de combustible que aparece en pantalla como
referencia.
■Consumo medio de combustible
Muestra el consumo medio de combustible.
• La función se puede reiniciar pulsando el botón durante más de 1 segundo
cuando se muestra el consumo medio de combustible.
• Utilice el consumo medio de combustible que aparece en pantalla como
referencia.
■Autonomía de conducción
Muestra la distancia máxima estimada de conducción con la cantidad
restante de combustible.
• Esta distancia se calcula en función del consumo medio de combustible. Como
resultado, la distancia real de conducción puede variar con respecto al valor
mostrado.
• Si se añade únicamente una pequeña cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Durante el repostaje, coloque el interruptor de alimentación en la posición “LOCK”
(vehículos sin sistema de llave inteligente) o en la posición de apagado (vehículos
con sistema de llave inteligente). Si se reposta el vehículo sin colocar el interruptor
de alimentación en la posición “LOCK” o apagado, es posible que el visualizador no
se actualice.
■Velocidad media del vehículo
Muestra la velocidad media del vehículo desde que se puso en marcha el
sistema híbrido.
Información acerca de la conducción

1332. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
El indicador EV puede activarse o desactivarse pulsando el botón de cambio
de la visualización al mostrarse el visualizador de personalización del
indicador EV.
Para cambiar el visualizador de personalización del indicador EV, haga aparecer el
cuentakilómetros y mantenga pulsado el botón de cambio de la visualización hasta
que la visualización cambie.
Se puede ajustar el reloj pulsando los botones.
Ajuste de las horas
Ajuste de los minutos
■ Al desconectar y volver a conectar los terminales de la batería
Se reiniciará la siguiente información.
● Consumo medio de combustible
● Autonomía de conducción
● Velocidad media del vehículo
● Datos del reloj
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno
es característico de la pantalla de cristal líquido y no es necesario interrumpir su
utilización.
■ Cambio de la antelación del aviso de precolisión
 P. 2 9 2
Personalización del indicador EV
Reloj
1
2
