2018 TOYOTA RAV4 ESP

1202-1. Grupo de instrumentos
Los indicadores de advertencia infor-
man al conductor sobre fallos en los
sistemas del vehículo correspondien-
tes.
Indicadores de advertencia
(Rojo)
Indicador de advertencia
del sistema de frenos
*1
(P.624)
(Amarillo)
Indicador de advertencia
del sistema de frenos
*1
(P.624)
Indicador de advertencia
del sistema de carga
*1
(P.625)
Indicador de advertencia de
temperatura alta del refrige-
rante
*2 (P.625)
Indicador de advertencia de
presión baja de aceite del
motor
*2 (P.625)
Indicador luminoso de ave-
ría
*1 (P.626)
Indicador de advertencia
SRS
*1 (P.626)
Indicador de advertencia
ABS
*1 (P.626)
(Rojo/amarillo)
Indicador de advertencia de
la servodirección eléctrica
*1
(P.627)
(Amarillo)
Indicador luminoso iMT (si
el vehículo dispone de ello)
(P.627)
(Parpadea o se ilu-
mina)
Indicador de advertencia
PCS
*1 (si el vehículo dis-
pone de ello) (P.627)
(Naranja)
Indicador LTA (si el vehí-
culo dispone de ello)
(P.628)
Indicador LDA (si el vehí-
culo dispone de ello)
(P.628)
(Parpadea)
Indicador de cancelación
del sistema de parada y
arranque
*1 (si el vehículo
dispone de ello)
(P.628)
(Parpadea)
Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3
(si el vehículo dispone de
ello) (P.628)
(Parpadea)
Indicador PKSB OFF*1 (si
el vehículo dispone de ello)
(P.629)
(Parpadea)
Indicador RCTA OFF*1 (si
el vehículo dispone de ello)
(P.629)
Indicador luminoso de des-
lizamiento
*1 (P.630)
Indicador de advertencia
del sistema de anulación
del freno/de control de ini-
cio de la conducción (si el
vehículo dispone de
ello)/PKSB (si el vehículo
dispone de ello)
*2 (P.631)
(Parpadea)
Indicador de retención del
freno accionada
*1 (P.632)
(Parpadea)
Indicador luminoso del
freno de estacionamiento
(P.632)
Indicador de advertencia de
nivel bajo de combustible
(P.632)

121
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
*1: Estos indicadores se encienden cuando
el interruptor del motor se coloca en ON
para indicar que se está realizando una
comprobación del sistema. Se apagarán
cuando se ponga en marcha el motor o
después de unos segundos. Si el indica-
dor no se enciende, o no se apaga, es
posible que haya una avería en el sis-
tema correspondiente. Lleve el vehículo
a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para
que lo inspeccionen.
*2: Este indicador luminoso se enciende en
la pantalla de información múltiple y apa-
rece un mensaje.
*3: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor del
motor se coloca en ON y la función del
sensor de asistencia al estacionamiento
Toyota está activada. Se apagará des-
pués de unos segundos.
Indicador luminoso recor-
datorio del cinturón de
seguridad del conductor y
del pasajero delantero
( P.632) Indicador luminoso recor-
datorio del cinturón de
seguridad de los pasajeros
de los asientos traseros (si
el vehículo dispone de ello)
( P.633)
Indicador de advertencia de
la presión de los neumáti-
cos*1 (si el vehículo dis-
pone de ello) ( P.633)
ADVERTENCIA
■Si un indicador de advertencia de un
sistema de seguridad no se enciende
Si al arrancar el motor no se enciende el indicador de un sistema de seguridad, como el indicador de advertencia ABS o
SRS, es posible que dichos sistemas no estén disponibles para protegerle en caso de accidente, con el consiguiente riesgo
de lesiones graves o incluso mortales. En ese caso, lleve inmediatamente el vehí-culo a un distribuidor o taller de reparacio-
nes Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.

1222-1. Grupo de instrumentos
Los indicadores informan al conductor
del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de los inter-
mitentes (P.301)
Indicador luminoso de las luces
traseras (P.308)
Indicador luminoso de las luces
de carretera (P.310)
Indicador de las luces de carre-
tera automáticas (si el vehículo
dispone de ello) (P.311)
Indicador luminoso de las luces
antiniebla delanteras (si el vehí-
culo dispone de ello) (P.314)
Indicador luminoso de la luz
antiniebla trasera (si el vehículo
dispone de ello) (P.314)
Indicador del sistema inteligente
de entrada y arranque
*1 (si el
vehículo dispone de ello)
(P.284)
(Verde)
Indicador iMT*2 (si el vehículo
dispone de ello) (P.299)
Indicador luminoso de cambio
de marcha (si el vehículo dis-
pone de ello) (P.300)
Indicador luminoso del control
de la velocidad de crucero
(P.364, 376, 387)
Indicador luminoso del control
de la velocidad de crucero asis-
tido por radar (si el vehículo dis-
pone de ello) (P.364, 376)
Indicador luminoso “SET” del
control de la velocidad de cru-
cero (P.364, 376, 387)
Indicador luminoso del limita-
dor de velocidad (si el vehículo
dispone de ello) (P.390)
Indicador LTA*3 (si el vehículo
dispone de ello) (P.347)
Indicador LDA
*3 (si el vehículo
dispone de ello) (P.356)
Indicador de desactivación del
sensor de asistencia al estacio-
namiento Toyota
*4, 5 (si el vehí-
culo dispone de ello) (P.409)
Indicador PKSB OFF
*2, 4 (si el
vehículo dispone de ello)
(P.417)
(Parpadea)
Indicador luminoso de desliza-
miento
*2 (P.449)
Indicador luminoso VSC OFF
*2,
4
(P.450)
Indicador de advertencia PCS
*2,
4
(si el vehículo dispone de ello)
(P.336)
Indicadores de los espejos
retrovisores exteriores del
BSM
*2, 6 (si el vehículo dispone
de ello) (P.392)
Indicador BSM (si el vehículo
dispone de ello) (P.392)
Indicador RCTA OFF
*2, 4 (si el
vehículo dispone de ello)
(P.392)
Indicador del sistema de parada
y arranque
*2 (si el vehículo dis-
pone de ello) (P.431)
Indicador de cancelación del
sistema de parada y arranque
*2,
4
(si el vehículo dispone de ello)
(P.433)
Indicador de retención del freno
en modo de espera
*2 (P.306)
Indicador de retención del freno
accionada
*2 (P.306)

123
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
*1: Este indicador luminoso se enciende en
la pantalla de información múltiple y apa-
rece un mensaje.
*2: Estos indicadores se encienden cuando
el interruptor del motor se coloca en ON
para indicar que se está realizando una
comprobación del sistema. Se apagarán
cuando se ponga en marcha el motor o
después de unos segundos. Si los indi-
cadores no se encienden o no se apa-gan, es posible que haya una avería en
un sistema. Lleve el vehículo a un distri-
buidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo ins-
peccionen.
*3: En función de las condiciones de funcio-
namiento del sistema, varían el color y el
estado (iluminado o parpadeando) del
indicador.
*4: El indicador se enciende cuando se des-
activa el sistema.
*5: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor del
motor se coloca en ON y la función del
sensor de asistencia al estacionamiento
Toyota está activada. Se apagará des-
pués de unos segundos.
*6: Este indicador se ilumina en los espejos
retrovisores exteriores.
*7: Si la temperatura exterior es de aproxi-
madamente 3 °C (37 °F) o menos, el
indicador parpadeará durante unos
10 segundos y luego permanecerá
encendido.
*8: Este indicador se ilumina en el panel
central.
■Indicadores luminosos de los espejos
retrovisores exteriores del BSM (moni-
tor de ángulos muertos) (si el vehículo
dispone de ello)
Los indicadores de los espejos retrovisores
exteriores del BSM se iluminan en las situa-
ciones siguientes para confirmar que están
en funcionamiento:
●Cuando el interruptor del motor se coloca
en ON estando la función del BSM habili-
tada en la pantalla de la pantalla de
información múltiple.
●Cuando la función del BSM se habilita en
la pantalla de la pantalla de informa- Indicador luminoso de seguri-
dad (P. 8 8 , 1 1 2 )
Indicador de temperatura exte-
rior baja
*7 (P.126, 132)
Indicador luminoso de conduc-
ción Eco
*2 (si el vehículo dis-
pone de ello) (P.138)
Indicador luminoso del freno de
estacionamiento (P.302)
Indicador auto EPB OFF
*2, 4 (si
el vehículo dispone de ello)
(P.302)
Indicador de modo de conduc-
ción Eco (P.439)
Indicador de modo deportivo
(P.439)
Indicador del modo Mud & Sand
(si el vehículo dispone de ello)
(P.442)
Indicador del modo Rock & Dirt
(si el vehículo dispone de ello)
(P.442)
Indicador de modo de nieve (si
el vehículo dispone de ello)
(P.445)
Indicador luminoso del control
de asistencia en pendientes
descendentes
*2 (si el vehículo
dispone de ello) (P.446)
Indicador luminoso “PASSEN-
GER AIR BAG”
*2, 8 (si el vehí-
culo dispone de ello) (P.50)

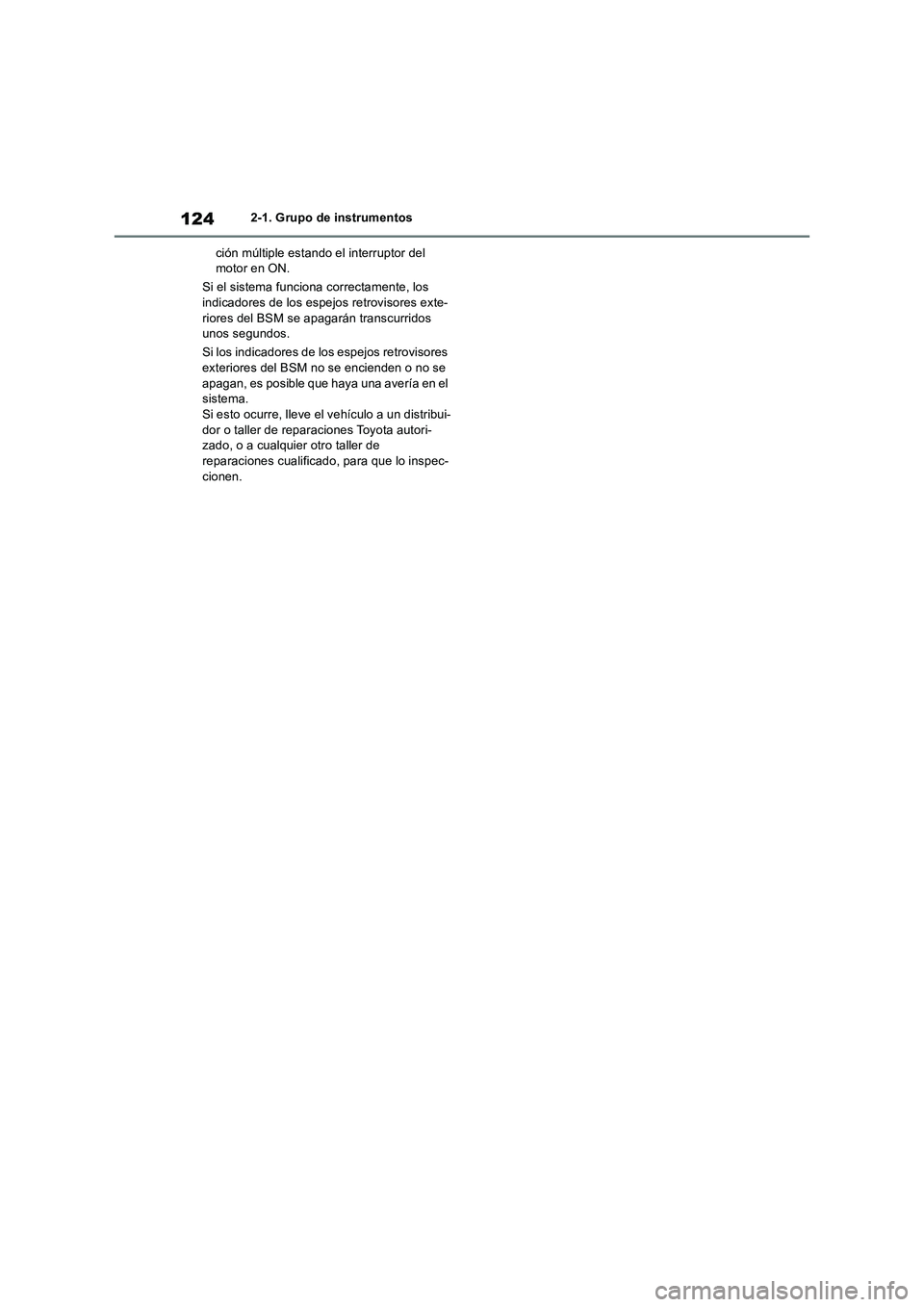

1242-1. Grupo de instrumentos
ción múltiple estando el interruptor del
motor en ON.
Si el sistema funciona correctamente, los
indicadores de los espejos retrovisores exte-
riores del BSM se apagarán transcurridos
unos segundos.
Si los indicadores de los espejos retrovisores
exteriores del BSM no se encienden o no se
apagan, es posible que haya una avería en el
sistema.
Si esto ocurre, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspec-
cionen.

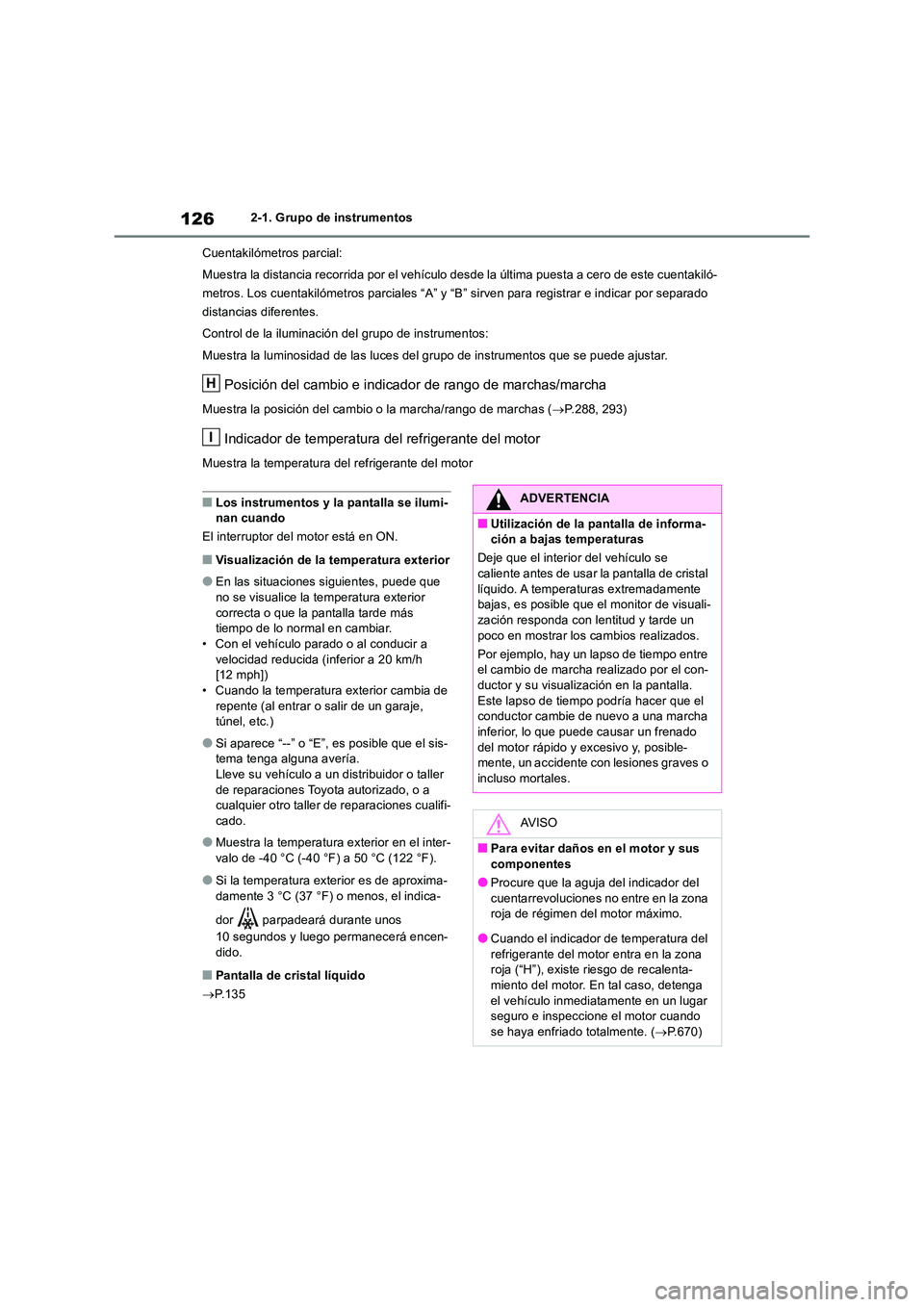

1262-1. Grupo de instrumentos
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo des de la última puesta a cero de este cuentakiló-
metros. Los cuentakilómetros parciales “A” y “B ” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Posición del cambio e indicador de rango de marchas/marcha
Muestra la posición del cambio o la marcha/rango de marchas ( P.288, 293)
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
■Los instrumentos y la pantalla se ilumi- nan cuando
El interruptor del motor está en ON.

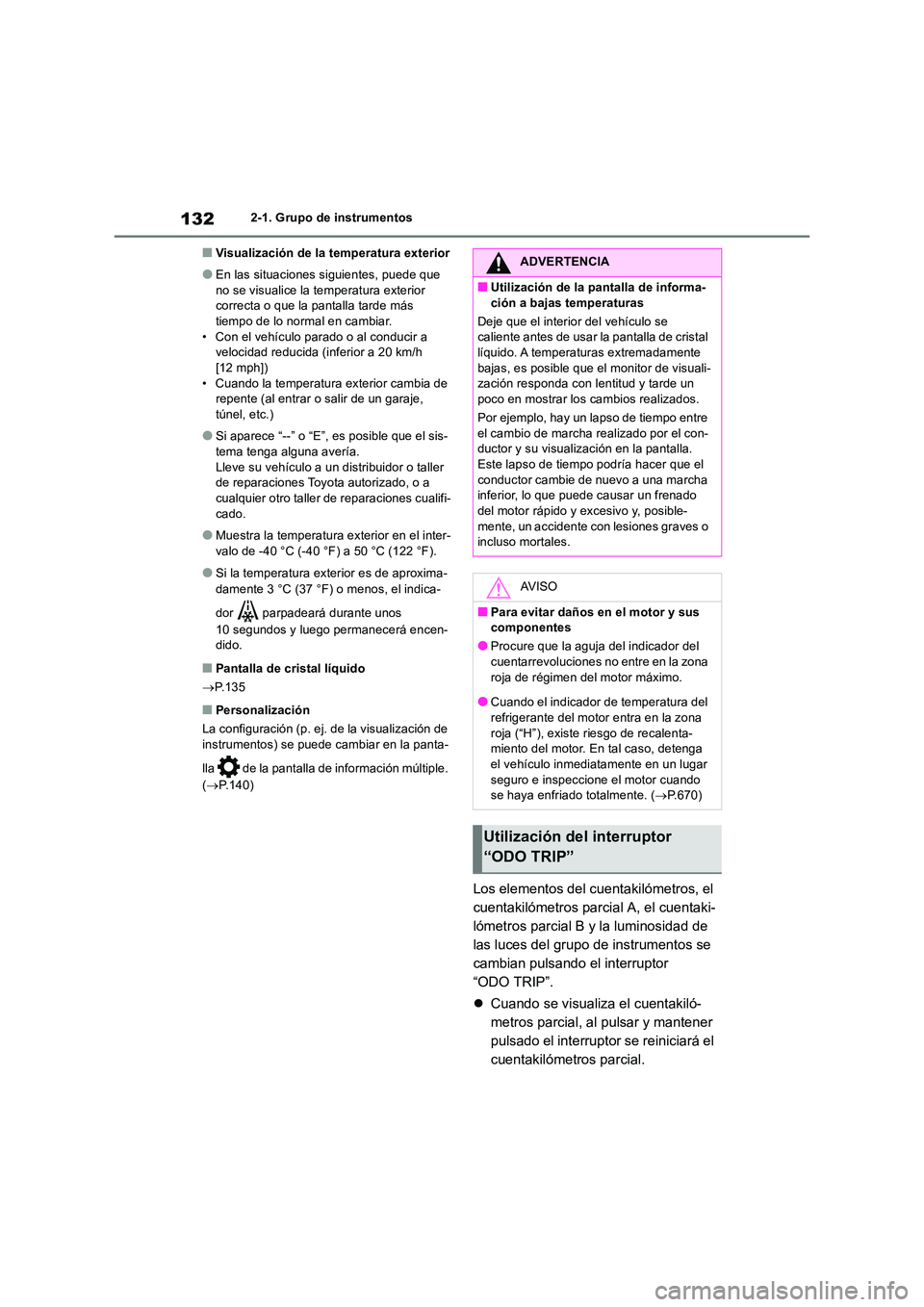

■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que no se visualice la temperatura exterior
correcta o que la pantalla tarde más tiempo de lo normal en cambiar.• Con el vehículo parado o al conducir a
velocidad reducida (inferior a 20 km/h [12 mph])• Cuando la temperatura exterior cambia de
repente (al entrar o salir de un garaje, túnel, etc.)
●Si aparece “--” o “E”, es posible que el sis-tema tenga alguna avería.Lleve su vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualifi-cado.
●Muestra la temperatura exterior en el inter-
valo de -40 °C (-40 °F) a 50 °C (122 °F).
●Si la temperatura ex terior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen- dido.
■Pantalla de cristal líquido
 P.135
H
I
ADVERTENCIA
■Utilización de la pantalla de informa- ción a bajas temperaturas
Deje que el interior del vehículo se
caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente bajas, es posible que el monitor de visuali-
zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre el cambio de marcha realizado por el con-
ductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el conductor cambie de nuevo a una marcha
inferior, lo que puede causar un frenado del motor rápido y excesivo y, posible-mente, un accidente con lesiones graves o
incluso mortales.
AV I S O
■Para evitar daños en el motor y sus
componentes
●Procure que la aguja del indicador del cuentarrevoluciones no entre en la zona roja de régimen del motor máximo.
●Cuando el indicador de temperatura del refrigerante del motor entra en la zona roja (“H”), existe riesgo de recalenta-
miento del motor. En tal caso, detenga el vehículo inmediatamente en un lugar seguro e inspeccione el motor cuando
se haya enfriado totalmente. ( P.670)

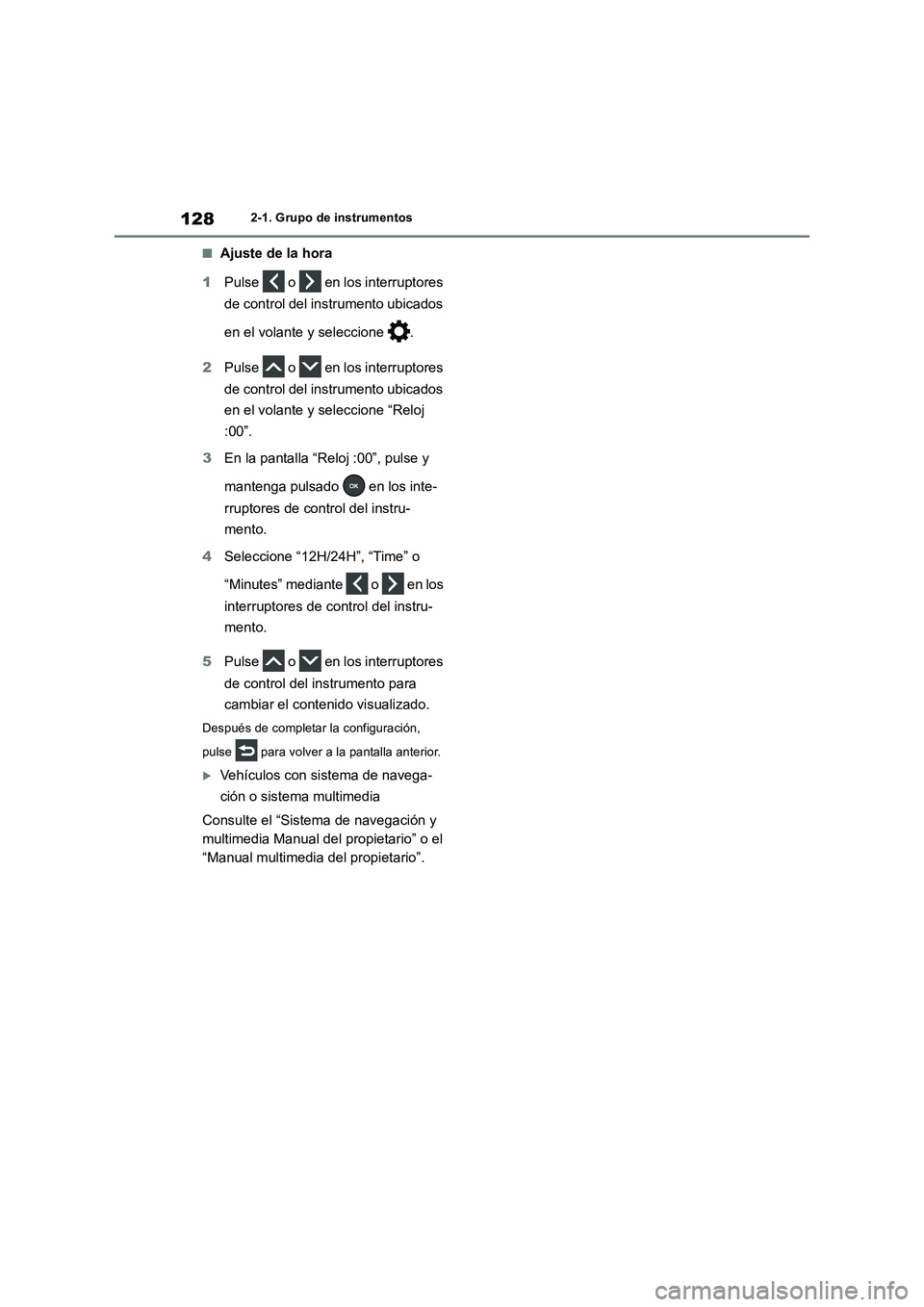

1282-1. Grupo de instrumentos
■Ajuste de la hora
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
3En la pantalla “Reloj :00”, pulse y
mantenga pulsado en los inte-
rruptores de control del instru-
mento.
4Seleccione “12H/24H”, “Time” o
“Minutes” mediante o en los
interruptores de control del instru-
mento.
5Pulse o en los interruptores
de control del instrumento para
cambiar el contenido visualizado.
Después de completar la configuración,
pulse para volver a la pantalla anterior.
Vehículos con sistema de navega-
ción o sistema multimedia
Consulte el “Sistema de navegación y
multimedia Manual del propietario” o el
“Manual multimedia del propietario”.

1322-1. Grupo de instrumentos
■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que
no se visualice la temperatura exterior correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a velocidad reducida (inferior a 20 km/h [12 mph])
• Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje, túnel, etc.)
●Si aparece “--” o “E”, es posible que el sis-tema tenga alguna avería.
Lleve su vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualifi-
cado.
●Muestra la temperatura exterior en el inter-
valo de -40 °C (-40 °F) a 50 °C (122 °F).
●Si la temperatura ex terior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen- dido.
■Pantalla de cristal líquido
 P.135
■Personalización
La configuración (p. ej. de la visualización de
instrumentos) se puede cambiar en la panta-
lla de la pantalla de información múltiple.
( P.140)
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
ADVERTENCIA
■Utilización de la pantalla de informa-
ción a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente
bajas, es posible que el monitor de visuali- zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre
el cambio de marcha realizado por el con- ductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el
conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y excesivo y, posible-
mente, un accidente con lesiones graves o incluso mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●Procure que la aguja del indicador del cuentarrevoluciones no entre en la zona
roja de régimen del motor máximo.
●Cuando el indicador de temperatura del refrigerante del motor entra en la zona
roja (“H”), existe riesgo de recalenta- miento del motor. En tal caso, detenga el vehículo inmediatamente en un lugar
seguro e inspeccione el motor cuando se haya enfriado totalmente. ( P.670)
Utilización del interruptor
“ODO TRIP”
