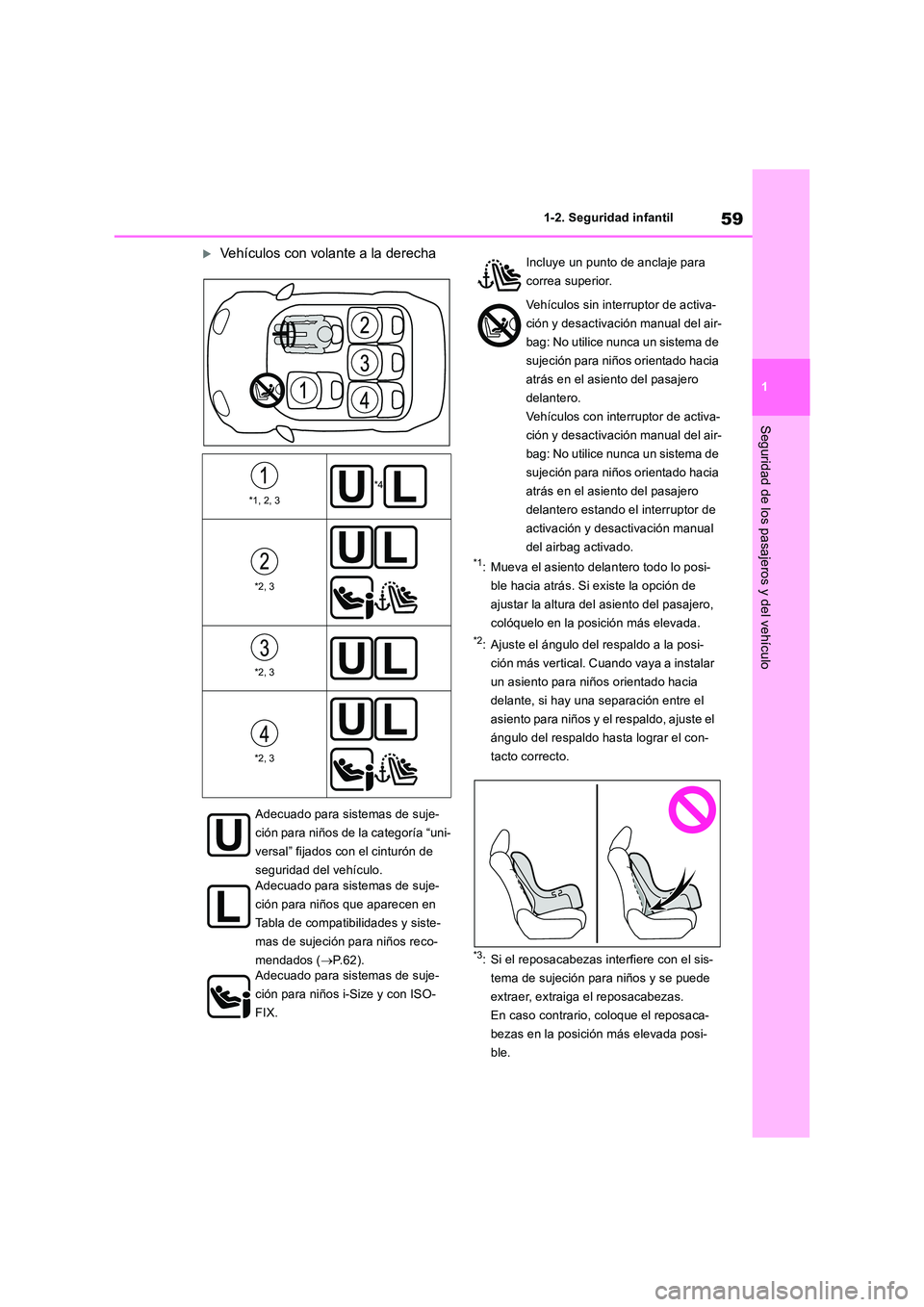

2018 TOYOTA RAV4 ESP

59
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
Vehículos con volante a la derecha
*1: Mueva el asiento delantero todo lo posi-
ble hacia atrás. Si existe la opción de
ajustar la altura del asiento del pasajero,
colóquelo en la posición más elevada.
*2: Ajuste el ángulo del respaldo a la posi-
ción más vertical. Cuando vaya a instalar
un asiento para niños orientado hacia
delante, si hay una separación entre el
asiento para niños y el respaldo, ajuste el
ángulo del respaldo hasta lograr el con-
tacto correcto.
*3: Si el reposacabezas interfiere con el sis-
tema de sujeción para niños y se puede
extraer, extraiga el reposacabezas.
En caso contrario, coloque el reposaca-
bezas en la posición más elevada posi-
ble.
*1, 2, 3
*4
*2, 3
*2, 3
*2, 3
Adecuado para sistemas de suje-
ción para niños de la categoría “uni-
versal” fijados con el cinturón de
seguridad del vehículo. Adecuado para sistemas de suje-
ción para niños que aparecen en
Tabla de compatibilidades y siste-
mas de sujeción para niños reco-
mendados ( P.62). Adecuado para sistemas de suje-
ción para niños i-Size y con ISO-
FIX.
Incluye un punto de anclaje para
correa superior.
Vehículos sin interruptor de activa-
ción y desactivación manual del air-
bag: No utilice nunca un sistema de
sujeción para niños orientado hacia
atrás en el asiento del pasajero
delantero.
Vehículos con interruptor de activa-
ción y desactivación manual del air-
bag: No utilice nunca un sistema de
sujeción para niños orientado hacia
atrás en el asiento del pasajero
delantero estando el interruptor de
activación y desactivación manual
del airbag activado.

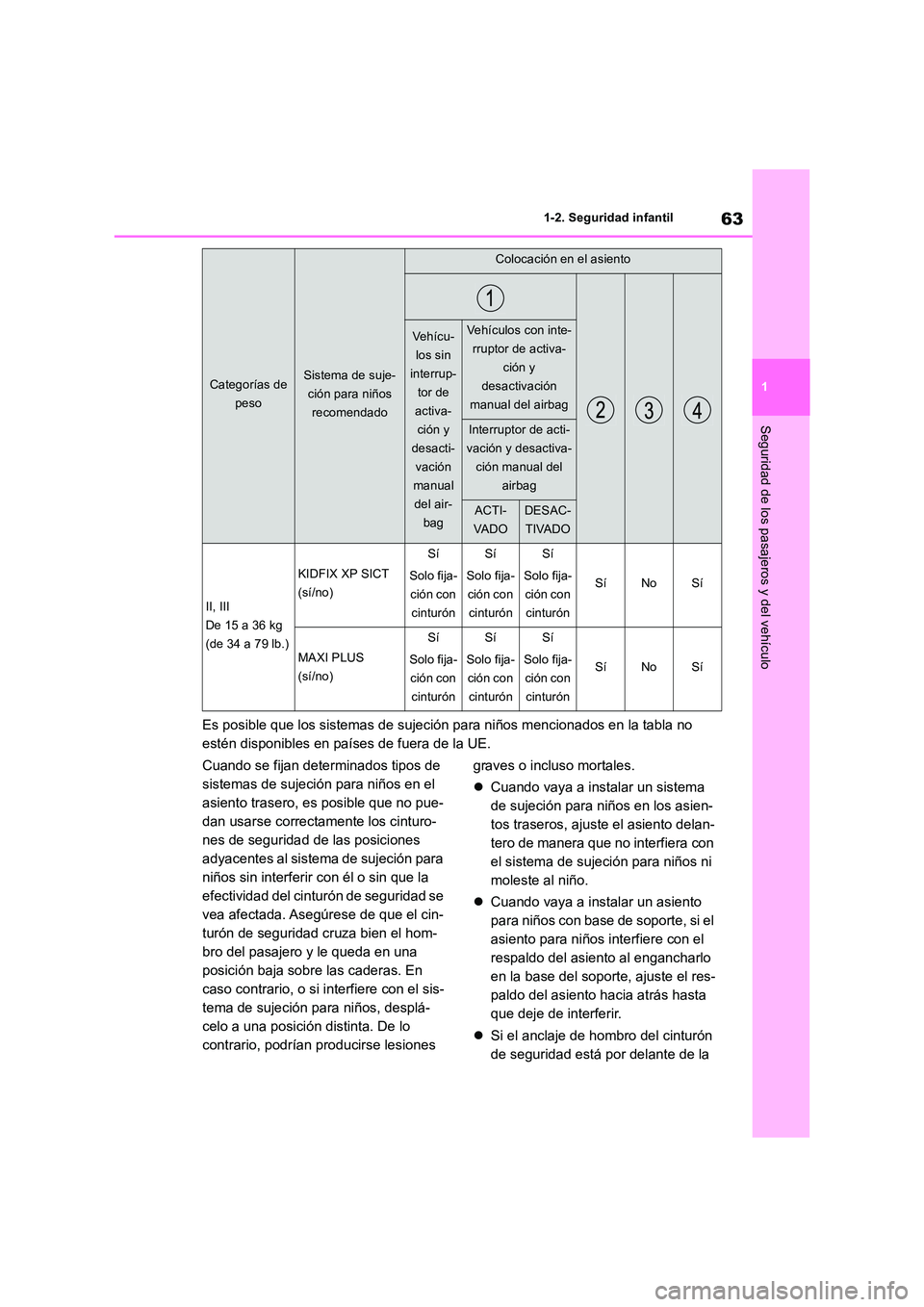

63
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
Es posible que los sistemas de sujeción para niños mencionados en la tabla no
estén disponibles en países de fuera de la UE.
Cuando se fijan determinados tipos de
sistemas de sujeción para niños en el
asiento trasero, es posible que no pue-
dan usarse correctamente los cinturo-
nes de seguridad de las posiciones
adyacentes al sistema de sujeción para
niños sin interferir con él o sin que la
efectividad del cinturón de seguridad se
vea afectada. Asegúrese de que el cin-
turón de seguridad cruza bien el hom-
bro del pasajero y le queda en una
posición baja sobre las caderas. En
caso contrario, o si interfiere con el sis-
tema de sujeción para niños, desplá-
celo a una posición distinta. De lo
contrario, podrían producirse lesiones
graves o incluso mortales.
 Cuando vaya a instalar un sistema
de sujeción para niños en los asien-
tos traseros, ajuste el asiento delan-
tero de manera que no interfiera con
el sistema de sujeción para niños ni
moleste al niño.
 Cuando vaya a instalar un asiento
para niños con base de soporte, si el
asiento para niños interfiere con el
respaldo del asiento al engancharlo
en la base del soporte, ajuste el res-
paldo del asiento hacia atrás hasta
que deje de interferir.
 Si el anclaje de hombro del cinturón
de seguridad está por delante de la
II, III
De 15 a 36 kg
(de 34 a 79 lb.)
KIDFIX XP SICT
(sí/no)
Sí
Solo fija-
ción con
cinturón
Sí
Solo fija-
ción con
cinturón
Sí
Solo fija-
ción con
cinturón
SíNoSí
MAXI PLUS
(sí/no)
Sí
Solo fija-
ción con
cinturón
Sí
Solo fija-
ción con
cinturón
Sí
Solo fija-
ción con
cinturón
SíNoSí
Categorías de
peso
Sistema de suje-
ción para niños
recomendado
Colocación en el asiento
Vehícu-
los sin
interrup-
tor de
activa-
ción y
desacti-
vación
manual
del air-
bag
Vehículos con inte-
rruptor de activa-
ción y
desactivación
manual del airbag
Interruptor de acti-
vación y desactiva-
ción manual del
airbag
ACTI-
VA D O
DESAC-
TIVADO

641-2. Seguridad infantil
guía del cinturón de seguridad del
asiento para niños, mueva el cojín
del asiento hacia delante.
 Cuando vaya a instalar un asiento
júnior, si el niño que está sentado en
el sistema de sujeción para niños
queda muy erguido, ajuste el ángulo
del respaldo en la posición más
cómoda. Y si el anclaje de hombro
del cinturón de seguridad está por
delante de la guía del cinturón de
seguridad del asiento para niños,
mueva el cojín del asiento hacia
delante.
Confirme el método de instalación en el manual de instrucciones entregado con el
sistema de sujeción para niños.
Método de instalación del sistema de sujeción para niños
Método de instalaciónPágina
Fijación con el cinturón de
seguridadP. 6 5

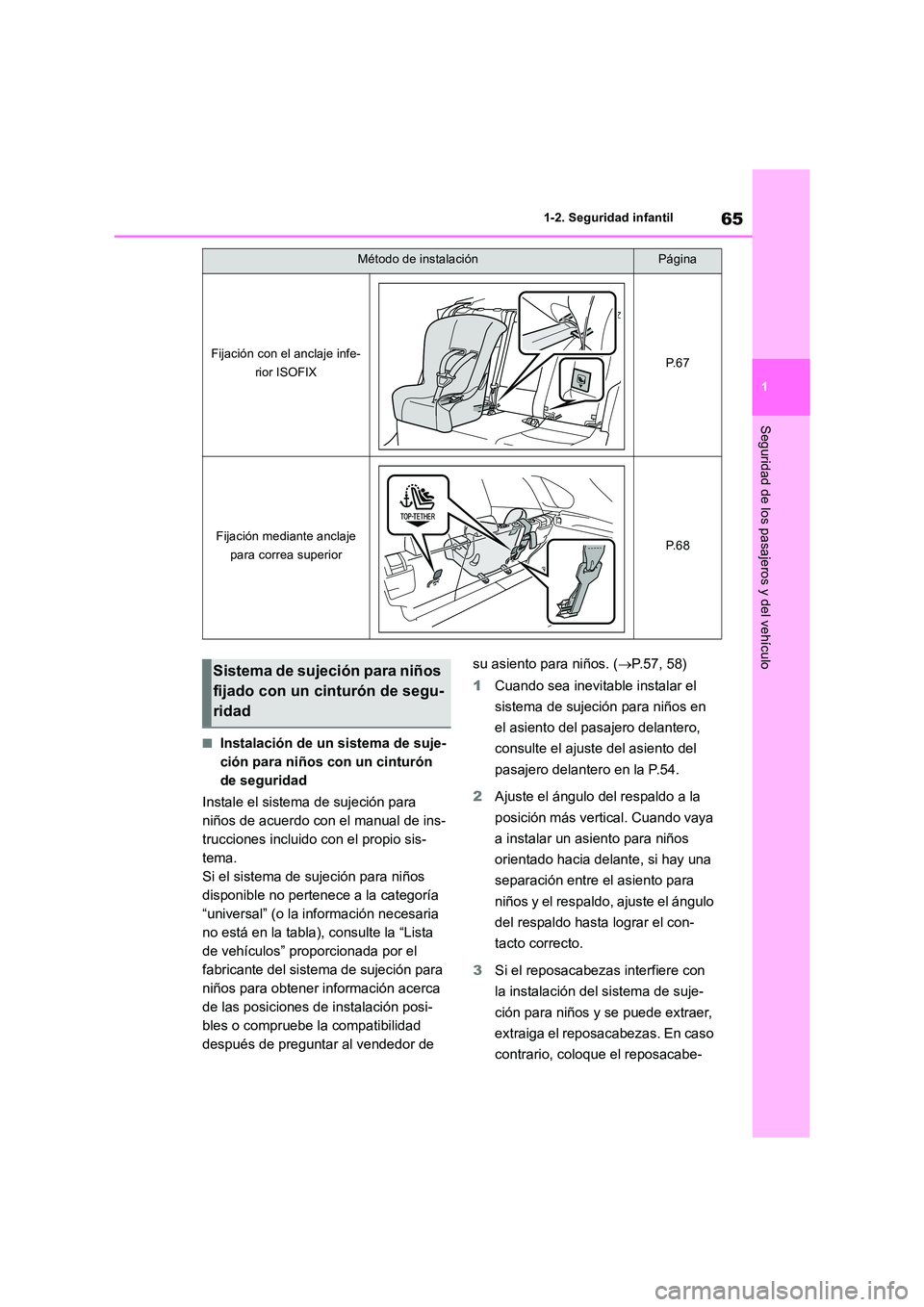

65
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
■Instalación de un sistema de suje-
ción para niños con un cinturón
de seguridad
Instale el sistema de sujeción para
niños de acuerdo con el manual de ins-
trucciones incluido con el propio sis-
tema.
Si el sistema de sujeción para niños
disponible no pertenece a la categoría
“universal” (o la información necesaria
no está en la tabla), consulte la “Lista
de vehículos” proporcionada por el
fabricante del sistema de sujeción para
niños para obtener información acerca
de las posiciones de instalación posi-
bles o compruebe la compatibilidad
después de preguntar al vendedor de
su asiento para niños. ( P.57, 58)
1 Cuando sea inevitable instalar el
sistema de sujeción para niños en
el asiento del pasajero delantero,
consulte el ajuste del asiento del
pasajero delantero en la P.54.
2 Ajuste el ángulo del respaldo a la
posición más vertical. Cuando vaya
a instalar un asiento para niños
orientado hacia delante, si hay una
separación entre el asiento para
niños y el respaldo, ajuste el ángulo
del respaldo hasta lograr el con-
tacto correcto.
3 Si el reposacabezas interfiere con
la instalación del sistema de suje-
ción para niños y se puede extraer,
extraiga el reposacabezas. En caso
contrario, coloque el reposacabe-
Fijación con el anclaje infe-
rior ISOFIXP. 6 7
Fijación mediante anclaje
para correa superiorP. 6 8
Método de instalaciónPágina
Sistema de sujeción para niños
fijado con un cinturón de segu-
ridad

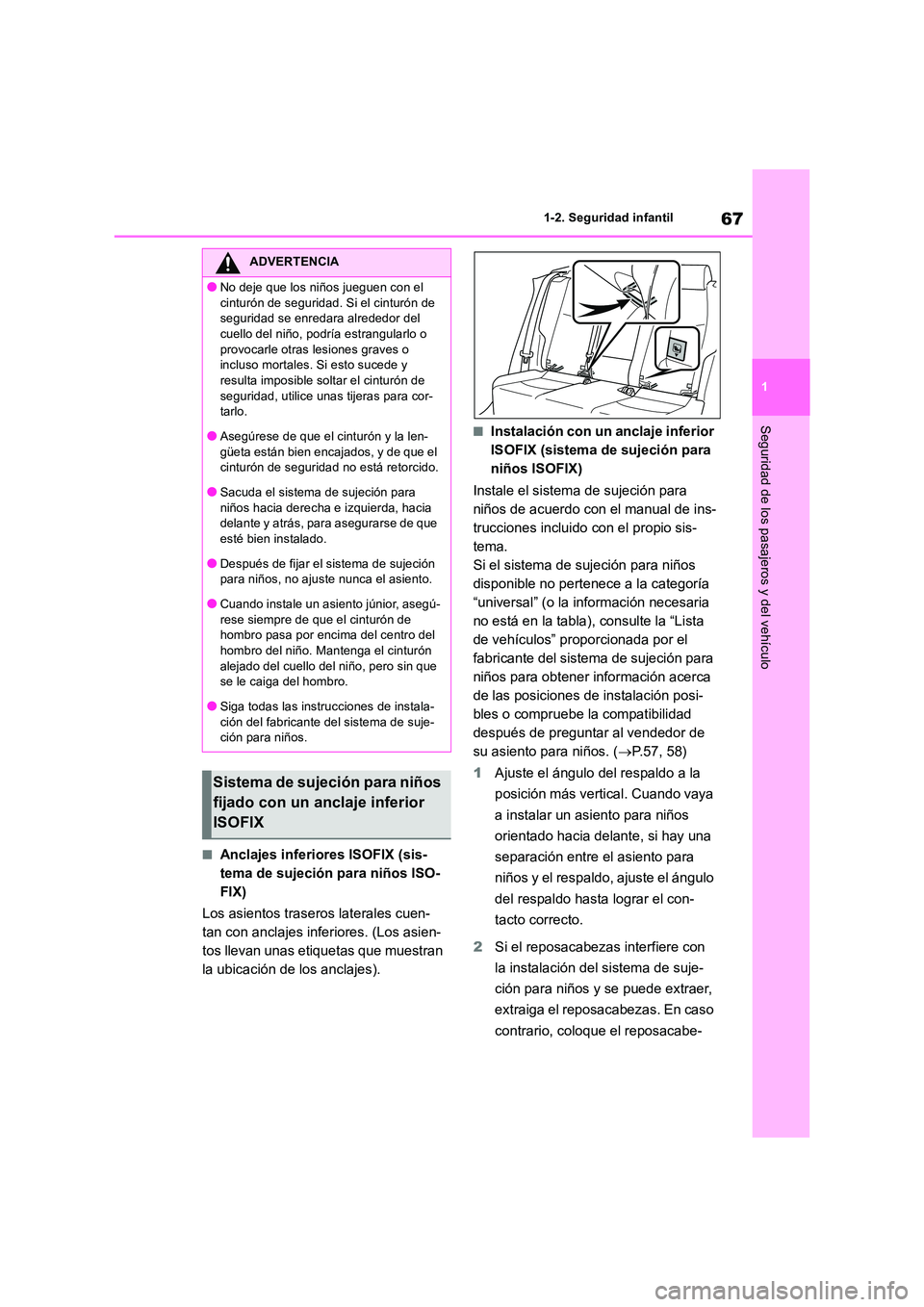

67
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
■Anclajes inferiores ISOFIX (sis-
tema de sujeción para niños ISO-
FIX)
Los asientos traseros laterales cuen-
tan con anclajes inferiores. (Los asien-
tos llevan unas etiquetas que muestran
la ubicación de los anclajes).
■Instalación con un anclaje inferior
ISOFIX (sistema de sujeción para
niños ISOFIX)
Instale el sistema de sujeción para
niños de acuerdo con el manual de ins-
trucciones incluido con el propio sis-
tema.
Si el sistema de sujeción para niños
disponible no pertenece a la categoría
“universal” (o la información necesaria
no está en la tabla), consulte la “Lista
de vehículos” proporcionada por el
fabricante del sistema de sujeción para
niños para obtener información acerca
de las posiciones de instalación posi-
bles o compruebe la compatibilidad
después de preguntar al vendedor de
su asiento para niños. ( P.57, 58)
1 Ajuste el ángulo del respaldo a la
posición más vertical. Cuando vaya
a instalar un asiento para niños
orientado hacia delante, si hay una
separación entre el asiento para
niños y el respaldo, ajuste el ángulo
del respaldo hasta lograr el con-
tacto correcto.
2 Si el reposacabezas interfiere con
la instalación del sistema de suje-
ción para niños y se puede extraer,
extraiga el reposacabezas. En caso
contrario, coloque el reposacabe-
ADVERTENCIA
●No deje que los niños jueguen con el
cinturón de seguridad. Si el cinturón de seguridad se enredar a alrededor del cuello del niño, podría estrangularlo o
provocarle otras lesiones graves o incluso mortales. Si esto sucede y resulta imposible soltar el cinturón de
seguridad, utilice unas tijeras para cor- tarlo.
●Asegúrese de que el cinturón y la len-
güeta están bien encajados, y de que el cinturón de seguridad no está retorcido.
●Sacuda el sistema de sujeción para
niños hacia derecha e izquierda, hacia delante y atrás, para asegurarse de que esté bien instalado.
●Después de fijar el sistema de sujeción para niños, no ajuste nunca el asiento.
●Cuando instale un asiento júnior, asegú-
rese siempre de que el cinturón de hombro pasa por encim a del centro del hombro del niño. Mantenga el cinturón
alejado del cuello del niño, pero sin que se le caiga del hombro.
●Siga todas las instrucciones de instala-
ción del fabricante del sistema de suje- ción para niños.
Sistema de sujeción para niños
fijado con un anclaje inferior
ISOFIX

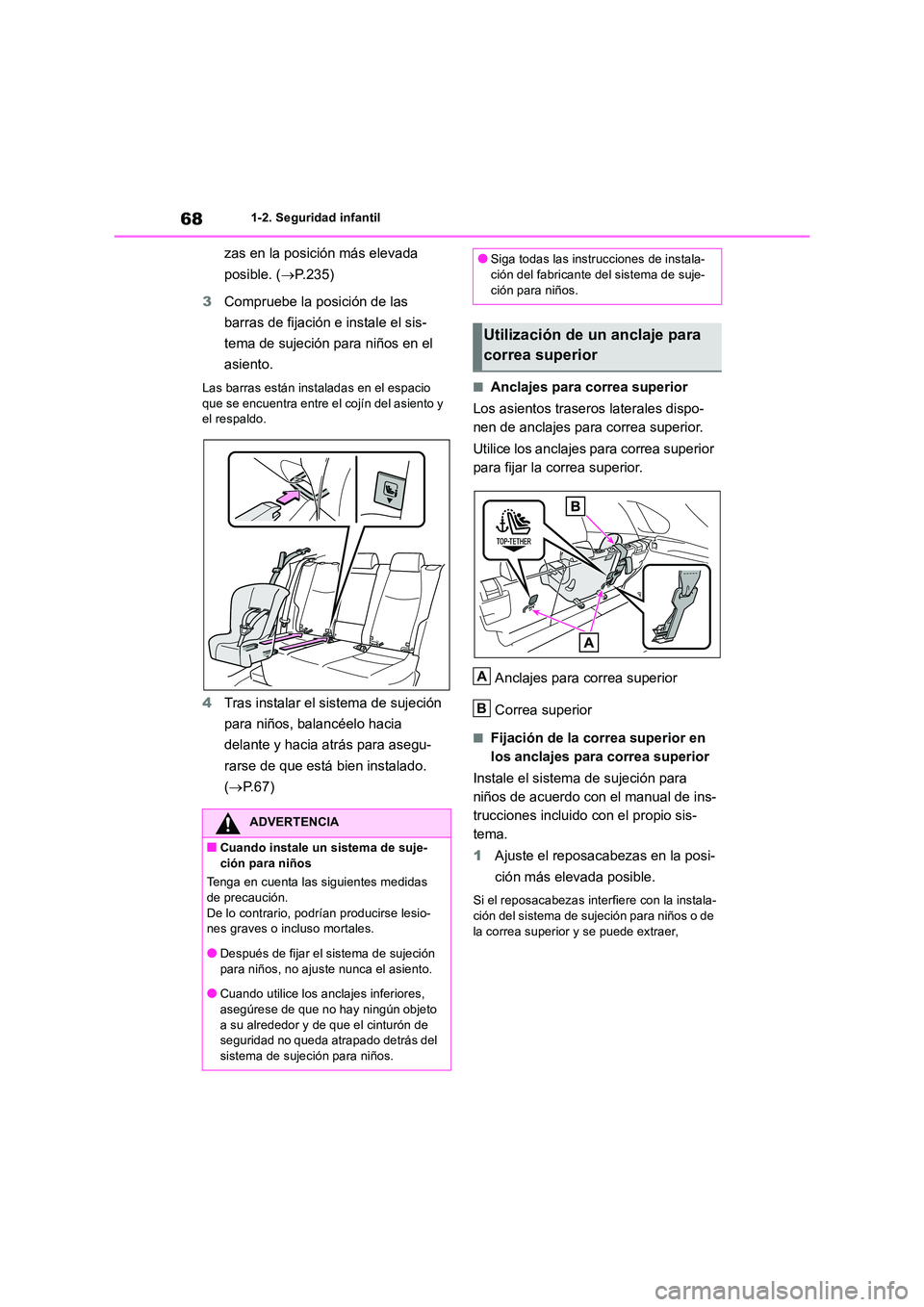

681-2. Seguridad infantil
zas en la posición más elevada
posible. ( P.235)
3 Compruebe la posición de las
barras de fijación e instale el sis-
tema de sujeción para niños en el
asiento.
Las barras están instaladas en el espacio que se encuentra entre el cojín del asiento y el respaldo.
4 Tras instalar el sistema de sujeción
para niños, balancéelo hacia
delante y hacia atrás para asegu-
rarse de que está bien instalado.
( P.67)
■Anclajes para correa superior
Los asientos traseros laterales dispo-
nen de anclajes para correa superior.
Utilice los anclajes para correa superior
para fijar la correa superior.
Anclajes para correa superior
Correa superior
■Fijación de la correa superior en
los anclajes para correa superior
Instale el sistema de sujeción para
niños de acuerdo con el manual de ins-
trucciones incluido con el propio sis-
tema.
1 Ajuste el reposacabezas en la posi-
ción más elevada posible.
Si el reposacabezas interfiere con la instala-
ción del sistema de sujeción para niños o de la correa superior y se puede extraer,
ADVERTENCIA
■Cuando instale un sistema de suje-
ción para niños
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesio- nes graves o incluso mortales.
●Después de fijar el sistema de sujeción
para niños, no ajuste nunca el asiento.
●Cuando utilice los anclajes inferiores, asegúrese de que no hay ningún objeto
a su alrededor y de que el cinturón de seguridad no queda atrapado detrás del sistema de sujeción para niños.
●Siga todas las instrucciones de instala-ción del fabricante del sistema de suje-
ción para niños.
Utilización de un anclaje para
correa superior
A
B

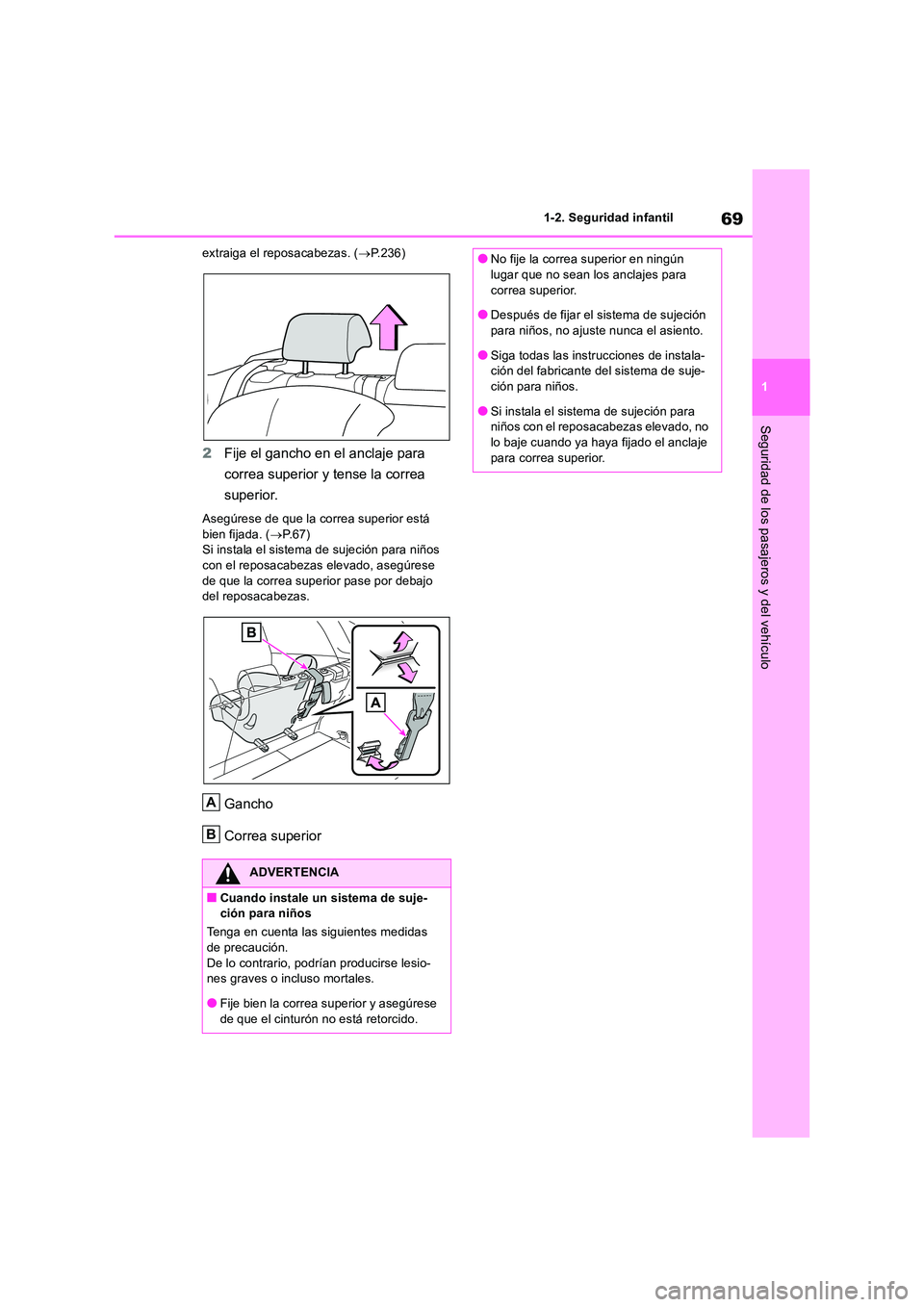

69
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
extraiga el reposacabezas. ( P.236)
2Fije el gancho en el anclaje para
correa superior y tense la correa
superior.
Asegúrese de que la correa superior está
bien fijada. ( P.67) Si instala el sistema de sujeción para niños
con el reposacabezas elevado, asegúrese de que la correa superior pase por debajo del reposacabezas.
Gancho
Correa superior
ADVERTENCIA
■Cuando instale un sistema de suje- ción para niños
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesio-nes graves o incluso mortales.
●Fije bien la correa superior y asegúrese de que el cinturón no está retorcido.
A
B
●No fije la correa superior en ningún lugar que no sean los anclajes para
correa superior.
●Después de fijar el sistema de sujeción para niños, no ajuste nunca el asiento.
●Siga todas las instrucciones de instala-ción del fabricante del sistema de suje-ción para niños.
●Si instala el sistema de sujeción para niños con el reposacabezas elevado, no lo baje cuando ya haya fijado el anclaje
para correa superior.

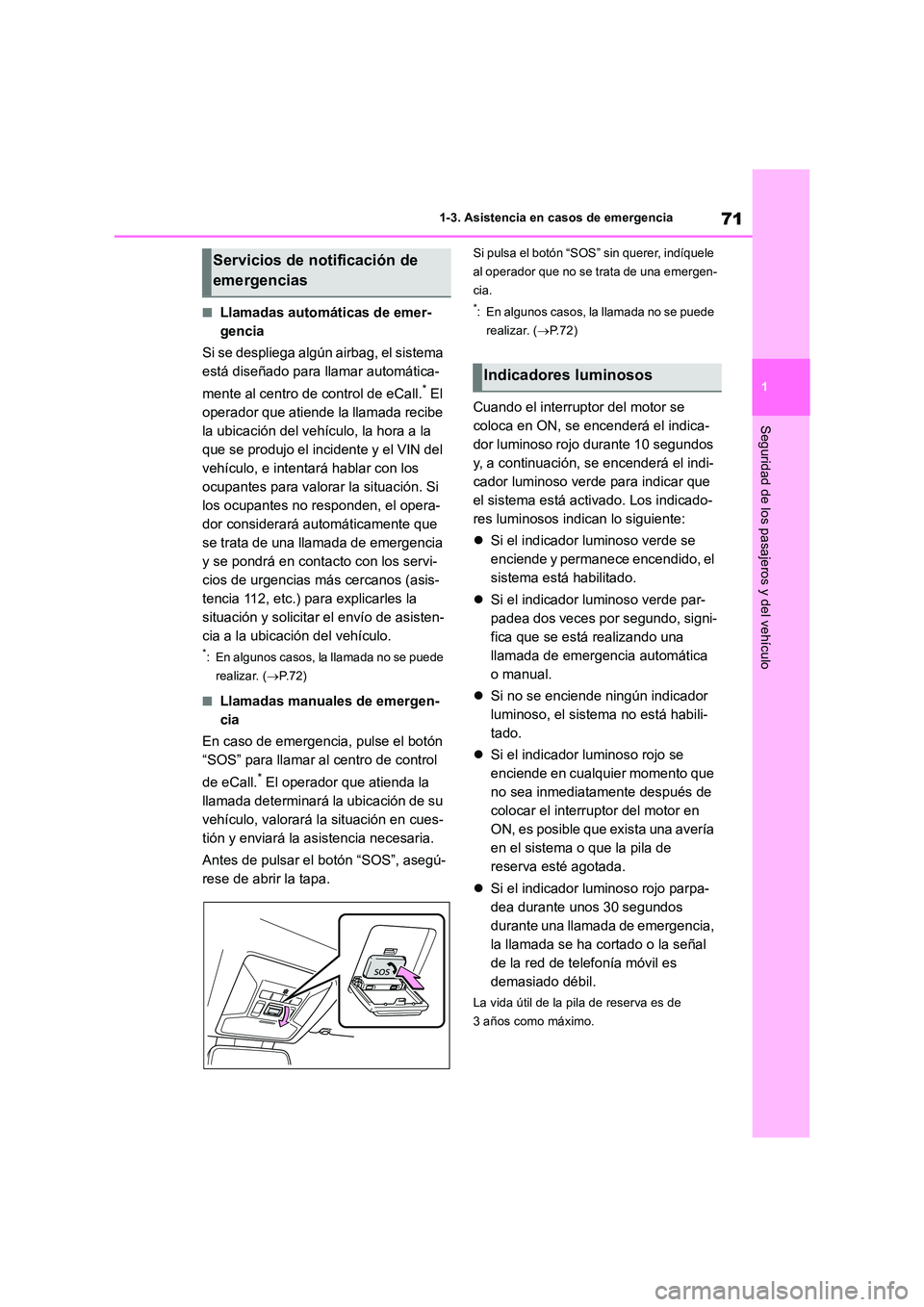

71
1
1-3. Asistencia en casos de emergencia
Seguridad de los pasajeros y del vehículo
■Llamadas automáticas de emer-
gencia
Si se despliega algún airbag, el sistema
está diseñado para llamar automática-
mente al centro de control de eCall.* El
operador que atiende la llamada recibe
la ubicación del vehículo, la hora a la
que se produjo el incidente y el VIN del
vehículo, e intentará hablar con los
ocupantes para valorar la situación. Si
los ocupantes no responden, el opera-
dor considerará automáticamente que
se trata de una llamada de emergencia
y se pondrá en contacto con los servi-
cios de urgencias más cercanos (asis-
tencia 112, etc.) para explicarles la
situación y solicitar el envío de asisten-
cia a la ubicación del vehículo.
*: En algunos casos, la llamada no se puede
realizar. ( P.72)
■Llamadas manuales de emergen-
cia
En caso de emergencia, pulse el botón
“SOS” para llamar al centro de control
de eCall.* El operador que atienda la
llamada determinará la ubicación de su
vehículo, valorará la situación en cues-
tión y enviará la asistencia necesaria.
Antes de pulsar el botón “SOS”, asegú-
rese de abrir la tapa.
Si pulsa el botón “SOS” sin querer, indíquele
al operador que no se trata de una emergen-
cia.
*: En algunos casos, la llamada no se puede
realizar. ( P.72)
Cuando el interruptor del motor se
coloca en ON, se encenderá el indica-
dor luminoso rojo durante 10 segundos
y, a continuación, se encenderá el indi-
cador luminoso verde para indicar que
el sistema está activado. Los indicado-
res luminosos indican lo siguiente:
 Si el indicador luminoso verde se
enciende y permanece encendido, el
sistema está habilitado.
 Si el indicador luminoso verde par-
padea dos veces por segundo, signi-
fica que se está realizando una
llamada de emergencia automática
o manual.
 Si no se enciende ningún indicador
luminoso, el sistema no está habili-
tado.
 Si el indicador luminoso rojo se
enciende en cualquier momento que
no sea inmediatamente después de
colocar el interruptor del motor en
ON, es posible que exista una avería
en el sistema o que la pila de
reserva esté agotada.
 Si el indicador luminoso rojo parpa-
dea durante unos 30 segundos
durante una llamada de emergencia,
la llamada se ha cortado o la señal
de la red de telefonía móvil es
demasiado débil.
La vida útil de la pila de reserva es de
3 años como máximo.
Servicios de notificación de
emergencias
Indicadores luminosos
