2018 TOYOTA RAV4 ESP

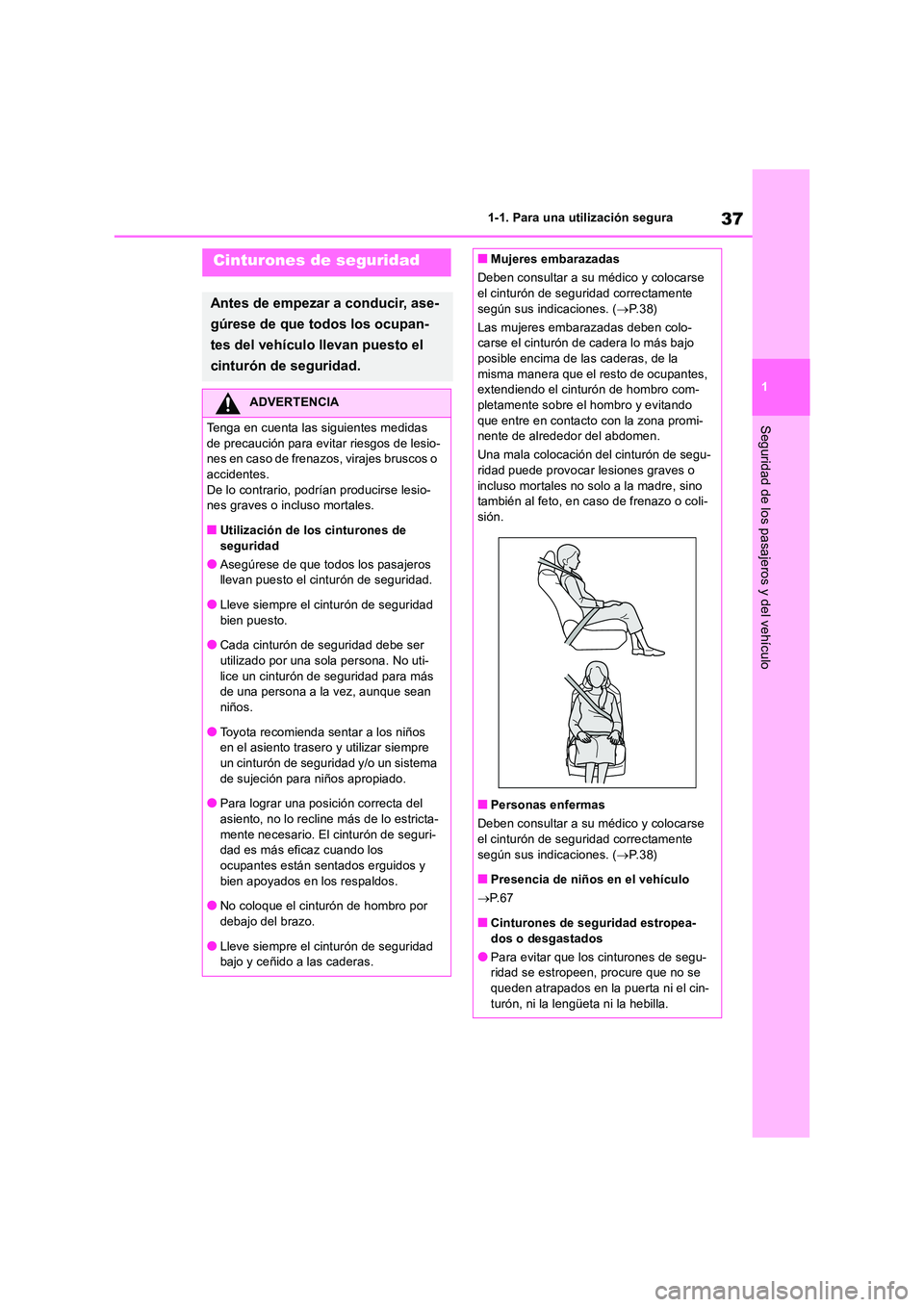

37
1
1-1. Para una utilización segura
Seguridad de los pasajeros y del vehículo
Cinturones de seguridad
Antes de empezar a conducir, ase-
gúrese de que todos los ocupan-
tes del vehículo llevan puesto el
cinturón de seguridad.
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución para evitar riesgos de lesio-nes en caso de frenazos, virajes bruscos o
accidentes. De lo contrario, podrían producirse lesio-nes graves o incluso mortales.
■Utilización de los cinturones de seguridad
●Asegúrese de que todos los pasajeros llevan puesto el cinturón de seguridad.
●Lleve siempre el cinturón de seguridad bien puesto.
●Cada cinturón de seguridad debe ser
utilizado por una sola persona. No uti- lice un cinturón de seguridad para más de una persona a la vez, aunque sean
niños.
●Toyota recomienda sentar a los niños en el asiento trasero y utilizar siempre
un cinturón de seguridad y/o un sistema de sujeción para niños apropiado.
●Para lograr una posición correcta del
asiento, no lo recline más de lo estricta- mente necesario. El cinturón de seguri-dad es más eficaz cuando los
ocupantes están sentados erguidos y bien apoyados en los respaldos.
●No coloque el cinturón de hombro por
debajo del brazo.
●Lleve siempre el cinturón de seguridad bajo y ceñido a las caderas.
■Mujeres embarazadas
Deben consultar a su médico y colocarse el cinturón de seguridad correctamente
según sus indicaciones. ( P. 3 8 )
Las mujeres embarazadas deben colo- carse el cinturón de cadera lo más bajo posible encima de las caderas, de la
misma manera que el resto de ocupantes, extendiendo el cinturón de hombro com-pletamente sobre el hombro y evitando
que entre en contacto con la zona promi- nente de alrededor del abdomen.
Una mala colocación del cinturón de segu- ridad puede provocar le siones graves o
incluso mortales no solo a la madre, sino también al feto, en caso de frenazo o coli-sión.
■Personas enfermas
Deben consultar a su médico y colocarse el cinturón de seguridad correctamente
según sus indicaciones. ( P. 3 8 )
■Presencia de niños en el vehículo
 P. 6 7
■Cinturones de seguridad estropea-
dos o desgastados
●Para evitar que los cinturones de segu- ridad se estropeen, procure que no se queden atrapados en la puerta ni el cin-
turón, ni la lengüeta ni la hebilla.

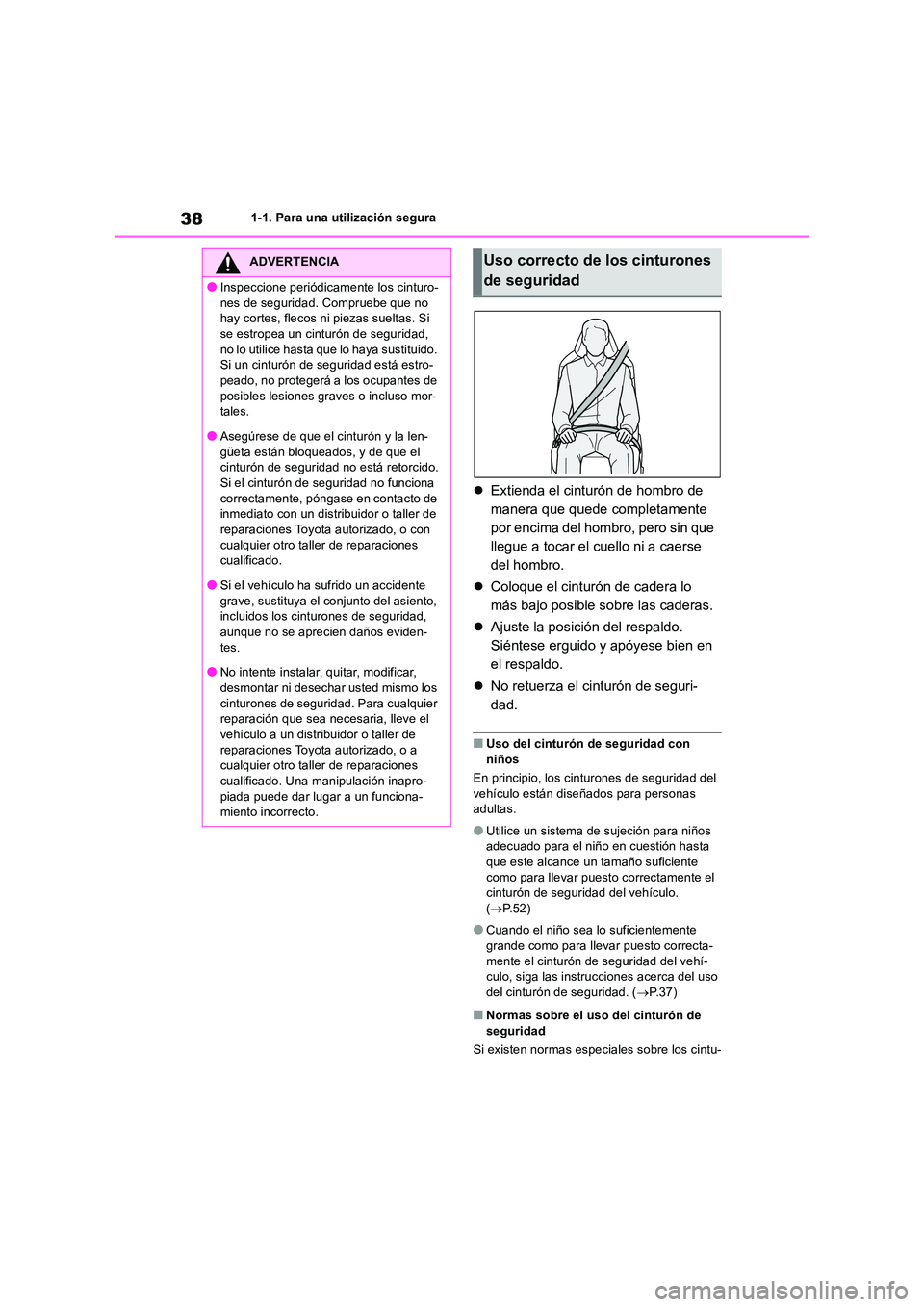

381-1. Para una utilización segura
Extienda el cinturón de hombro de
manera que quede completamente
por encima del hombro, pero sin que
llegue a tocar el cuello ni a caerse
del hombro.
 Coloque el cinturón de cadera lo
más bajo posible sobre las caderas.
 Ajuste la posición del respaldo.
Siéntese erguido y apóyese bien en
el respaldo.
 No retuerza el cinturón de seguri-
dad.
■Uso del cinturón de seguridad con niños
En principio, los cinturones de seguridad del
vehículo están diseñados para personas adultas.
●Utilice un sistema de sujeción para niños adecuado para el niño en cuestión hasta que este alcance un tamaño suficiente
como para llevar puesto correctamente el cinturón de seguridad del vehículo. ( P.52)
●Cuando el niño sea lo suficientemente grande como para llevar puesto correcta-
mente el cinturón de seguridad del vehí- culo, siga las instrucciones acerca del uso del cinturón de seguridad. ( P. 3 7 )
■Normas sobre el uso del cinturón de
seguridad
Si existen normas especiales sobre los cintu-
ADVERTENCIA
●Inspeccione periódicamente los cinturo-
nes de seguridad. Compruebe que no hay cortes, flecos ni piezas sueltas. Si se estropea un cinturón de seguridad,
no lo utilice hasta que lo haya sustituido. Si un cinturón de seguridad está estro-peado, no protegerá a los ocupantes de
posibles lesiones graves o incluso mor- tales.
●Asegúrese de que el cinturón y la len-
güeta están bloqueados, y de que el cinturón de seguridad no está retorcido.Si el cinturón de seguridad no funciona
correctamente, póngase en contacto de inmediato con un distribuidor o taller de reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cualificado.
●Si el vehículo ha sufrido un accidente
grave, sustituya el conjunto del asiento, incluidos los cinturones de seguridad, aunque no se aprecien daños eviden-
tes.
●No intente instalar, quitar, modificar, desmontar ni desechar usted mismo los
cinturones de seguridad. Para cualquier reparación que sea necesaria, lleve el
vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado. Una manipulación inapro- piada puede dar lugar a un funciona-miento incorrecto.
Uso correcto de los cinturones
de seguridad

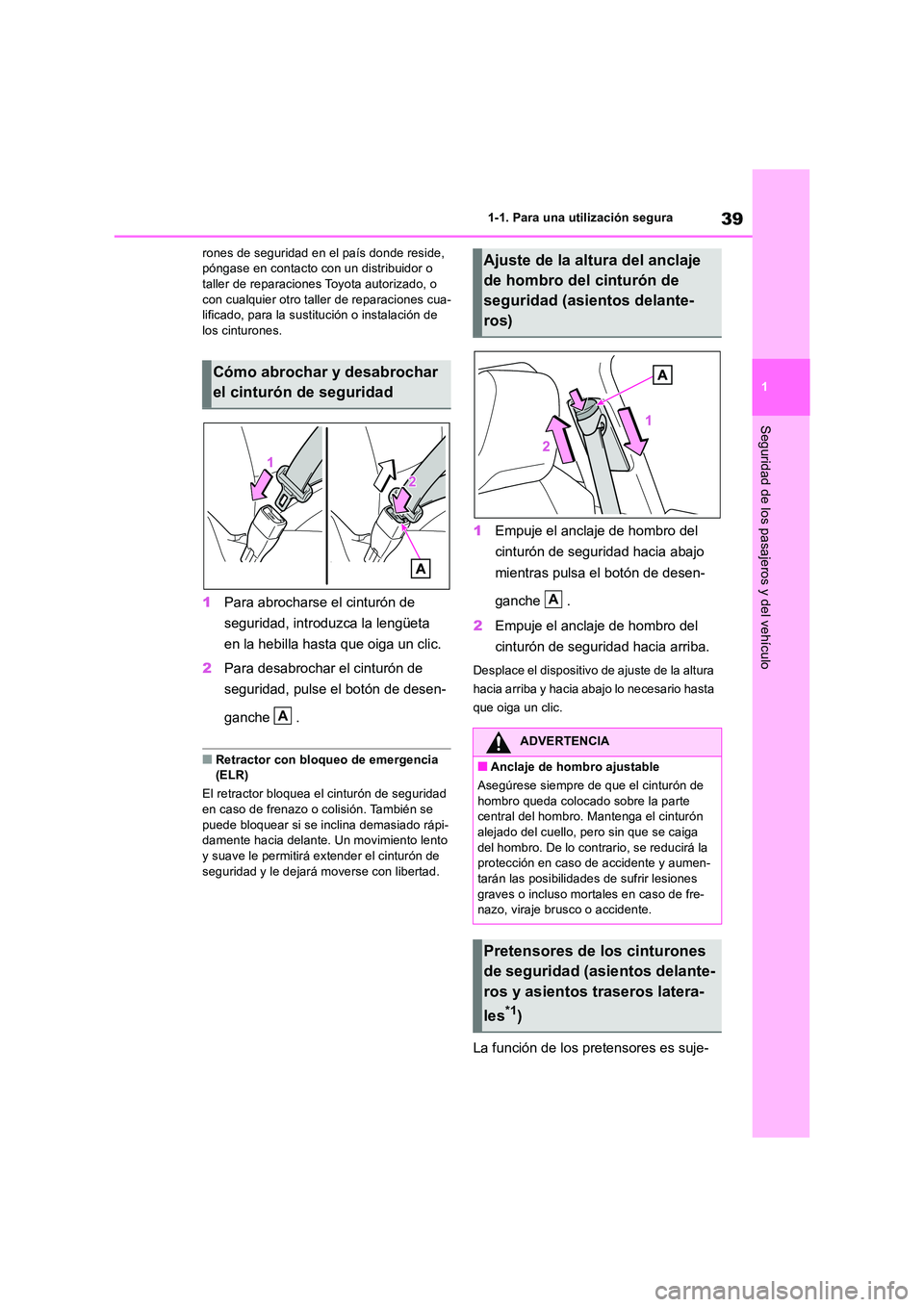

39
1
1-1. Para una utilización segura
Seguridad de los pasajeros y del vehículo
rones de seguridad en el país donde reside, póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o
con cualquier otro tall er de reparaciones cua- lificado, para la sustitución o instalación de los cinturones.
1 Para abrocharse el cinturón de
seguridad, introduzca la lengüeta
en la hebilla hasta que oiga un clic.
2 Para desabrochar el cinturón de
seguridad, pulse el botón de desen-
ganche .
■Retractor con bloqueo de emergencia (ELR)
El retractor bloquea el cinturón de seguridad en caso de frenazo o colisión. También se
puede bloquear si se inclina demasiado rápi- damente hacia delante. Un movimiento lento y suave le permitirá extender el cinturón de
seguridad y le dejará moverse con libertad.
1 Empuje el anclaje de hombro del
cinturón de seguridad hacia abajo
mientras pulsa el botón de desen-
ganche .
2 Empuje el anclaje de hombro del
cinturón de seguridad hacia arriba.
Desplace el dispositivo de ajuste de la altura
hacia arriba y hacia abajo lo necesario hasta
que oiga un clic.
La función de los pretensores es suje-
Cómo abrochar y desabrochar
el cinturón de seguridad
A
Ajuste de la altura del anclaje
de hombro del cinturón de
seguridad (asientos delante-
ros)
ADVERTENCIA
■Anclaje de hombro ajustable
Asegúrese siempre de que el cinturón de hombro queda colocado sobre la parte central del hombro. Mantenga el cinturón
alejado del cuello, pero sin que se caiga del hombro. De lo contrario, se reducirá la protección en caso de accidente y aumen-
tarán las posibilidades de sufrir lesiones graves o incluso mortales en caso de fre-nazo, viraje brusco o accidente.
Pretensores de los cinturones
de seguridad (asientos delante-
ros y asientos traseros latera-
les*1)
A

43
1
1-1. Para una utilización segura
Seguridad de los pasajeros y del vehículo
Airbag del conductor
Airbag de rodilla
Indicador de advertencia SRS
Conjunto de los sensores de los airbags
Indicador luminoso “PASSENGER AIR BAG”
Los componentes principales del sistema de airbags SRS se muestran en la ilustra-
ción anterior. El conjunto de los sensores de los airbags controla el sistema de air-
bags SRS. Cuando los airbags se despliegan, se produce una reacción química en
los infladores de los airbags que llena rápidamente los airbags de un gas no tóxico,
ayudando a limitar el movimiento de los ocupantes.
■En caso de despliegue (inflado) de los airbags SRS
●Al desplegarse, los airbags SRS pueden provocar rasguños, quemaduras, magulla- duras leves, etc., porque se inflan a una
velocidad extremadamente rápida a causa de los gases calientes.
●Los airbags se despliegan con un ruido fuerte y desprenden un polvo blanco.
●Algunas piezas del módulo del airbag (cubo del volante, cubierta e inflador del airbag) así como los asientos delanteros,
algunas piezas de los montantes delante- ros y traseros y los rieles laterales del techo podrían perm anecer calientes
durante varios minutos. El propio airbag también podría estar caliente.
●El parabrisas se puede agrietar.
●Todas las puertas se desbloquearán.
( P.178)
●Vehículos con freno de colisión secunda-
ria: Los frenos y las luces de freno se con- trolarán automáticamente. ( P.449)
●Las luces interiores se encenderán auto- máticamente. ( P.531)
●Los intermitentes de emergencia se encenderán automáticamente. ( P.614)
●El suministro de combustible al motor se detendrá. ( P.623)
■Condiciones de despliegue de los air- bags SRS (airbags delanteros SRS)
●Los airbags delanteros SRS se despliegan en caso de impacto con una fuerza supe-rior al nivel umbral determinado (el nivel de
fuerza correspondiente a una colisión fron- tal a una velocidad de unos 20-30 km/h [12-18 mph] contra un muro fijo que no se
mueve ni se deforma).
Sin embargo, este umbral de velocidad será
bastante superior en las situaciones siguien-
tes:
• Si el vehículo golpea contra un objeto como, por ejemplo, un automóvil estacio-nado o un poste de señalización, que
pueda moverse o deformarse con el impacto• Si el vehículo colisiona de forma que su
parte frontal se introduce por debajo del otro objeto, por ejemplo por debajo de la plataforma de un camión
●En función del tipo de colisión, es posible que solo se activen los pretensores de los
cinturones de seguridad.
■Condiciones de despliegue de los air- bags SRS (airbags laterales y de cortina SRS)
●Los airbags laterales y de cortina SRS se despliegan en caso de impacto con una
fuerza superior al nivel umbral determi- nado (el nivel de fuerza correspondiente a
la fuerza de un impacto producido por la colisión de un vehículo de aproximada-
K
L
M
N
O

441-1. Para una utilización segura
mente 1500 kg [3300 lb.] con el habitáculo del vehículo en dirección perpendicular a la orientación del vehículo y a una veloci-
dad de unos 20 - 30 km/h [12 - 18 mph]).
●Ambos airbags de cortina SRS también
pueden desplegarse en caso de una coli- sión frontal grave.
■Casos en los que los airbags SRS podrían desplegarse (inflarse) sin que
el vehículo haya sufrido una colisión
Es posible que los airbags delanteros SRS y los airbags de cortina SRS también se des-plieguen si los bajos del vehículo sufren un
impacto fuerte. En la ilustración se muestran algunos ejemplos.
●Choque contra la cuneta, el bordillo o una superficie dura
●Caída o salto sobre un agujero profundo
●Aterrizaje brusco o caída del vehículo
■Tipos de colisiones en las que podrían no desplegarse los airbags SRS (air-
bags delanteros SRS)
Los airbags delanteros SRS no se inflan generalmente si el vehículo sufre un impacto lateral o trasero, si vuelca o si sufre una coli-
sión frontal a baja velocidad. Sin embargo, siempre y cuando una colisión de cualquier tipo provoque una desaceleración suficiente
del avance del vehículo, podrá producirse el despliegue de los airbags delanteros SRS.
●Colisión por la parte lateral
●Colisión por la parte trasera
●Vuelco
■Tipos de colisiones en las que podrían no desplegarse los airbags SRS (air-bags laterales y de cortina SRS)
Los airbags laterales y de cortina SRS
podrían no activarse si el vehículo sufre una colisión por la parte lateral, según el ángulo, o en cualquier parte de la carrocería lateral
que no sea la del compartimiento de pasaje- ros.
●Colisión por la parte lateral de la carroce-ría, en un lugar diferente al compartimiento de pasajeros
●Colisión por la parte lateral en ángulo
Por lo general, los airbags laterales SRS no se despliegan si el vehículo sufre un impacto frontal o trasero, si vuelca o si sufre una coli-
sión lateral a baja velocidad.
●Colisión frontal
●Colisión por la parte trasera
●Vuelco
Los airbags de cortina SRS no se despliegan
por lo general si el vehículo sufre un impacto

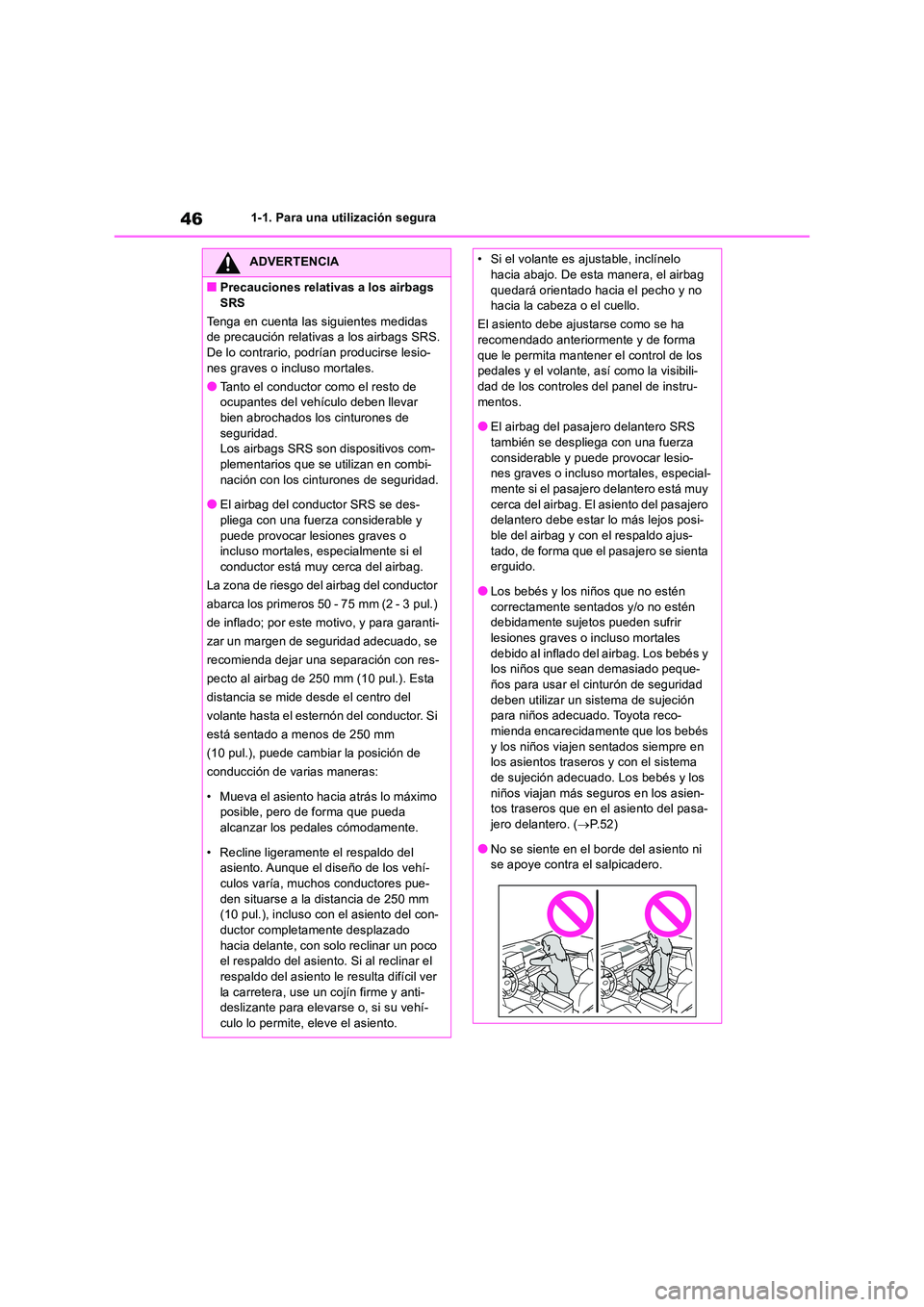

461-1. Para una utilización segura
ADVERTENCIA
■Precauciones relativas a los airbags
SRS
Tenga en cuenta las siguientes medidas de precaución relativas a los airbags SRS.De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
●Tanto el conductor como el resto de ocupantes del vehículo deben llevar bien abrochados los cinturones de
seguridad. Los airbags SRS son dispositivos com-plementarios que se utilizan en combi-
nación con los cinturones de seguridad.
●El airbag del conductor SRS se des- pliega con una fuerza considerable y
puede provocar lesiones graves o incluso mortales, especialmente si el conductor está muy cerca del airbag.
La zona de riesgo del airbag del conductor
abarca los primeros 50 - 75 mm (2 - 3 pul.)
de inflado; por este motivo, y para garanti-
zar un margen de seguridad adecuado, se
recomienda dejar una separación con res-
pecto al airbag de 250 mm (10 pul.). Esta
distancia se mide desde el centro del
volante hasta el esternón del conductor. Si
está sentado a menos de 250 mm
(10 pul.), puede cambiar la posición de
conducción de varias maneras:
• Mueva el asiento hacia atrás lo máximo posible, pero de forma que pueda
alcanzar los pedales cómodamente.
• Recline ligeramente el respaldo del asiento. Aunque el diseño de los vehí-
culos varía, muchos conductores pue- den situarse a la distancia de 250 mm (10 pul.), incluso con el asiento del con-
ductor completamente desplazado hacia delante, con solo reclinar un poco el respaldo del asiento. Si al reclinar el
respaldo del asiento le resulta difícil ver la carretera, use un cojín firme y anti-deslizante para elevarse o, si su vehí-
culo lo permite, eleve el asiento.
• Si el volante es ajustable, inclínelo hacia abajo. De esta manera, el airbag
quedará orientado hacia el pecho y no hacia la cabeza o el cuello.
El asiento debe ajustarse como se ha recomendado anteriormente y de forma
que le permita mantener el control de los pedales y el volante, así como la visibili-dad de los controles del panel de instru-
mentos.
●El airbag del pasajero delantero SRS también se despliega con una fuerza
considerable y puede provocar lesio- nes graves o incluso mortales, especial-mente si el pasajero delantero está muy
cerca del airbag. El asiento del pasajero delantero debe estar lo más lejos posi-ble del airbag y con el respaldo ajus-
tado, de forma que el pasajero se sienta erguido.
●Los bebés y los niños que no estén
correctamente sentados y/o no estén debidamente sujetos pueden sufrir lesiones graves o incluso mortales
debido al inflado del airbag. Los bebés y los niños que sean demasiado peque-ños para usar el cinturón de seguridad
deben utilizar un sistema de sujeción para niños adecuado. Toyota reco-mienda encarecidamente que los bebés
y los niños viajen sentados siempre en los asientos traseros y con el sistema de sujeción adecuado. Los bebés y los
niños viajan más seguros en los asien- tos traseros que en el asiento del pasa-jero delantero. ( P.52)
●No se siente en el borde del asiento ni se apoye contra el salpicadero.

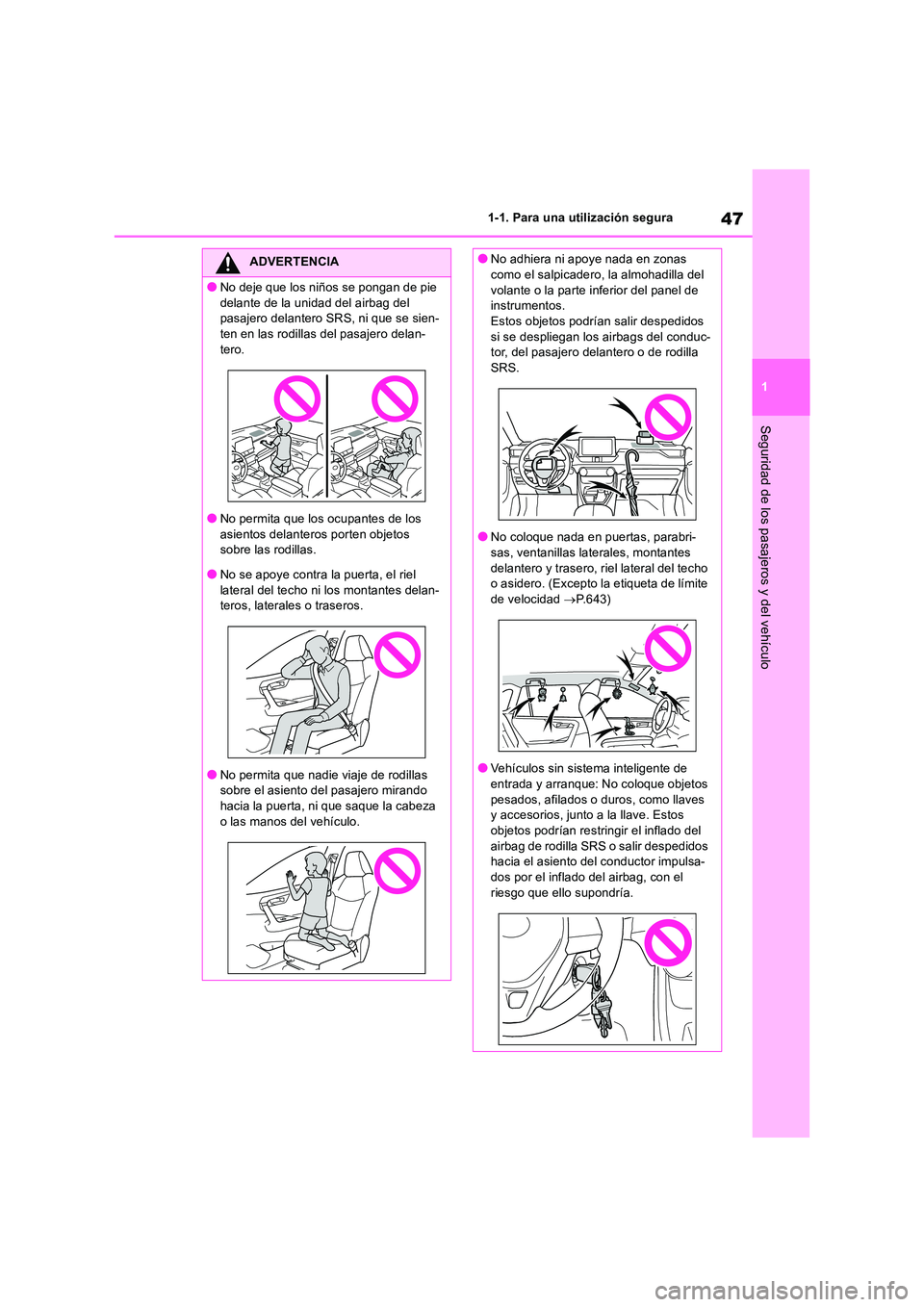

47
1
1-1. Para una utilización segura
Seguridad de los pasajeros y del vehículo
ADVERTENCIA
●No deje que los niños se pongan de pie
delante de la unidad del airbag del pasajero delantero SRS, ni que se sien-ten en las rodillas del pasajero delan-
tero.
●No permita que los ocupantes de los
asientos delanteros porten objetos sobre las rodillas.
●No se apoye contra la puerta, el riel
lateral del techo ni los montantes delan- teros, laterales o traseros.
●No permita que nadie viaje de rodillas sobre el asiento del pasajero mirando
hacia la puerta, ni que saque la cabeza o las manos del vehículo.
●No adhiera ni apoye nada en zonas como el salpicadero, la almohadilla del
volante o la parte inferior del panel de instrumentos.Estos objetos podrían salir despedidos
si se despliegan los airbags del conduc- tor, del pasajero delantero o de rodilla SRS.
●No coloque nada en puertas, parabri-sas, ventanillas laterales, montantes
delantero y trasero, riel lateral del techo o asidero. (Excepto la etiqueta de límite de velocidad P.643)
●Vehículos sin sistema inteligente de entrada y arranque: No coloque objetos
pesados, afilados o duros, como llaves y accesorios, junto a la llave. Estos objetos podrían restringir el inflado del
airbag de rodilla SRS o salir despedidos hacia el asiento del conductor impulsa-dos por el inflado del airbag, con el
riesgo que ello supondría.

481-1. Para una utilización segura
ADVERTENCIA
●No cuelgue perchas ni otros objetos
rígidos en los ganchos para abrigos. Todos estos objetos podrían salir des-pedidos y provocar lesiones graves o
incluso mortales en caso de despliegue de los airbags de cortina SRS.
●Si hay una cubierta de vinilo sobre la
zona de despliegue del airbag de rodilla SRS, asegúrese de quitarla.
●No utilice accesorios para los asientos
que cubran las partes en las que se inflan los airbags laterales SRS, ya que podrían obstaculizar el inflado de los
airbags SRS. Dichos accesorios podrían impedir la activación correcta de los airbags laterales, inhabilitar el
sistema o causar el inflado accidental de los airbags laterales, con el consi-guiente riesgo de lesiones graves o
incluso mortales.
●No golpee ni aplique una fuerza exce- siva en la zona de los componentes de
los airbags SRS ni en las puertas delan- teras.Si lo hace, los airbags SRS podrían
resultar averiados.
●No toque ninguno de los componentes
de los airbags SRS inmediatamente después de que se hayan desplegado (inflado), ya que podrían estar calientes.
●Si tiene dificultades para respirar tras el despliegue de los airbags SRS, abra una puerta o una ventanilla lateral para
que entre aire limpio, o salga del vehí- culo si es seguro hacerlo. Para evitar irritaciones cutáneas, lávese lo antes
posible para eliminar cualquier residuo.
●Si las áreas en las que se guardan los airbags SRS, tales como la almohadilla
del volante y los embellecedores de los montantes delanteros y traseros, están agrietadas o dañadas, acuda a un distri-
buidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que las
sustituyan.
■Modificación y desecho de los com- ponentes del sistema de airbags SRS
No deseche el vehículo ni realice ninguna
de las siguientes modificaciones sin con- sultar en un distribuidor o taller de repara-ciones Toyota autorizado, o en cualquier
otro taller de reparaciones cualificado. Los airbags SRS podrían no funcionar correc-tamente o desplegarse (inflarse) por acci-
dente y provocar lesiones graves o incluso mortales.
●Instalación, extracción, desmontaje y reparación de airbags SRS
●Reparaciones, modificaciones, extrac-ción o sustitución del volante, del panel de instrumentos, del salpicadero, de los
asientos o la tapicería de los asientos, de los montantes delanteros, laterales y traseros, de los rieles laterales del
techo, de los paneles de las puertas delanteras, de las guarniciones de las puertas delanteras o de los altavoces
de las puertas delanteras
●Modificaciones del panel de las puertas delanteras (por ejemplo, perforar un ori-
ficio en el panel)
●Reparaciones o modificaciones de la aleta delantera, parachoques delantero
o lateral del habitáculo
●Colocación de una barra de protección delantera (barras de protección contra
reses, contra canguros, etc.), quitanie- ves o cabrestantes
●Modificaciones del sistema de suspen-
sión del vehículo
●Instalación de aparatos electrónicos como radios móviles bidireccionales
(transmisor de RF) o reproductores de CD
