2403-4. Ajuste del volante y de los espejos

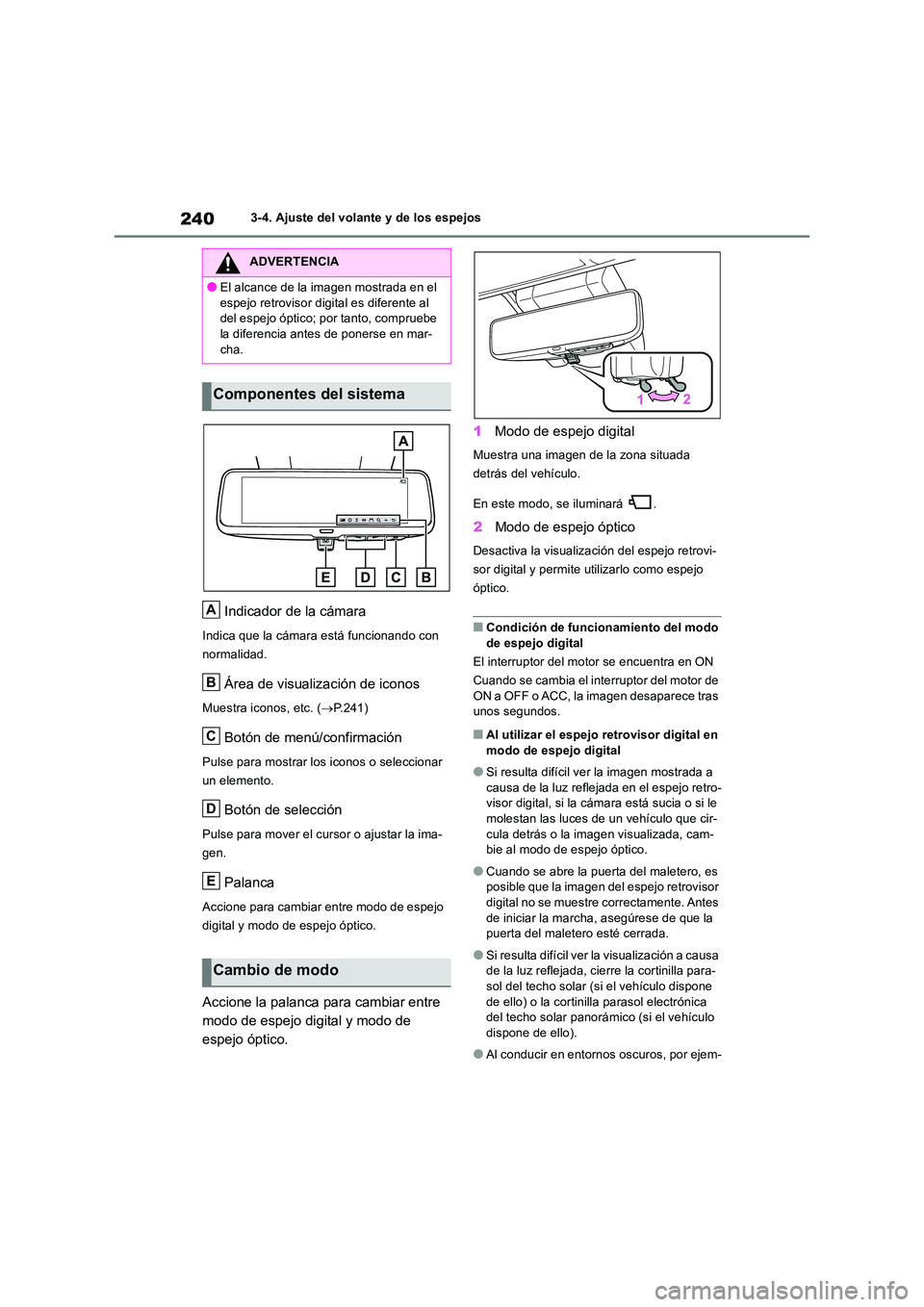

Indicador de la cámara
Indica que la cámara está funcionando con
normalidad.
Área de visualización de iconos
Muestra iconos, etc. ( P.241)
Botón de menú/confirmación
Pulse para mostrar los iconos o seleccionar
un elemento.
Botón de selección
Pulse para mover el cursor o ajustar la ima-
gen.
Palanca
Accione para cambiar entre modo de espejo
digital y modo de espejo óptico.
Accione la palanca para cambiar entre
modo de espejo digital y modo de
espejo óptico.
1 Modo de espejo digital
Muestra una imagen de la zona situada
detrás del vehículo.
En este modo, se iluminará .
2 Modo de espejo óptico
Desactiva la visualización del espejo retrovi-
sor digital y permite utilizarlo como espejo
óptico.
■Condición de funcionamiento del modo
de espejo digital
El interruptor del motor se encuentra en ON
Cuando se cambia el interruptor del motor de ON a OFF o ACC, la imagen desaparece tras unos segundos.
■Al utilizar el espejo retrovisor digital en
modo de espejo digital
●Si resulta difícil ver la imagen mostrada a
causa de la luz reflejada en el espejo retro- visor digital, si la cámara está sucia o si le molestan las luces de un vehículo que cir-
cula detrás o la imagen visualizada, cam- bie al modo de espejo óptico.
●Cuando se abre la puerta del maletero, es posible que la imagen del espejo retrovisor digital no se muestre correctamente. Antes
de iniciar la marcha, asegúrese de que la puerta del maletero esté cerrada.
●Si resulta difícil ver la visualización a causa de la luz reflejada, cierre la cortinilla para-sol del techo solar (si el vehículo dispone
de ello) o la cortinilla parasol electrónica del techo solar panorámico (si el vehículo dispone de ello).
●Al conducir en entornos oscuros, por ejem-
ADVERTENCIA
●El alcance de la imagen mostrada en el
espejo retrovisor digital es diferente al del espejo óptico; por tanto, compruebe la diferencia antes de ponerse en mar-
cha.
Componentes del sistema
Cambio de modo
A
B
C
D
E

241
3 3-4. Ajuste del volante y de los espejos
Antes de conducir

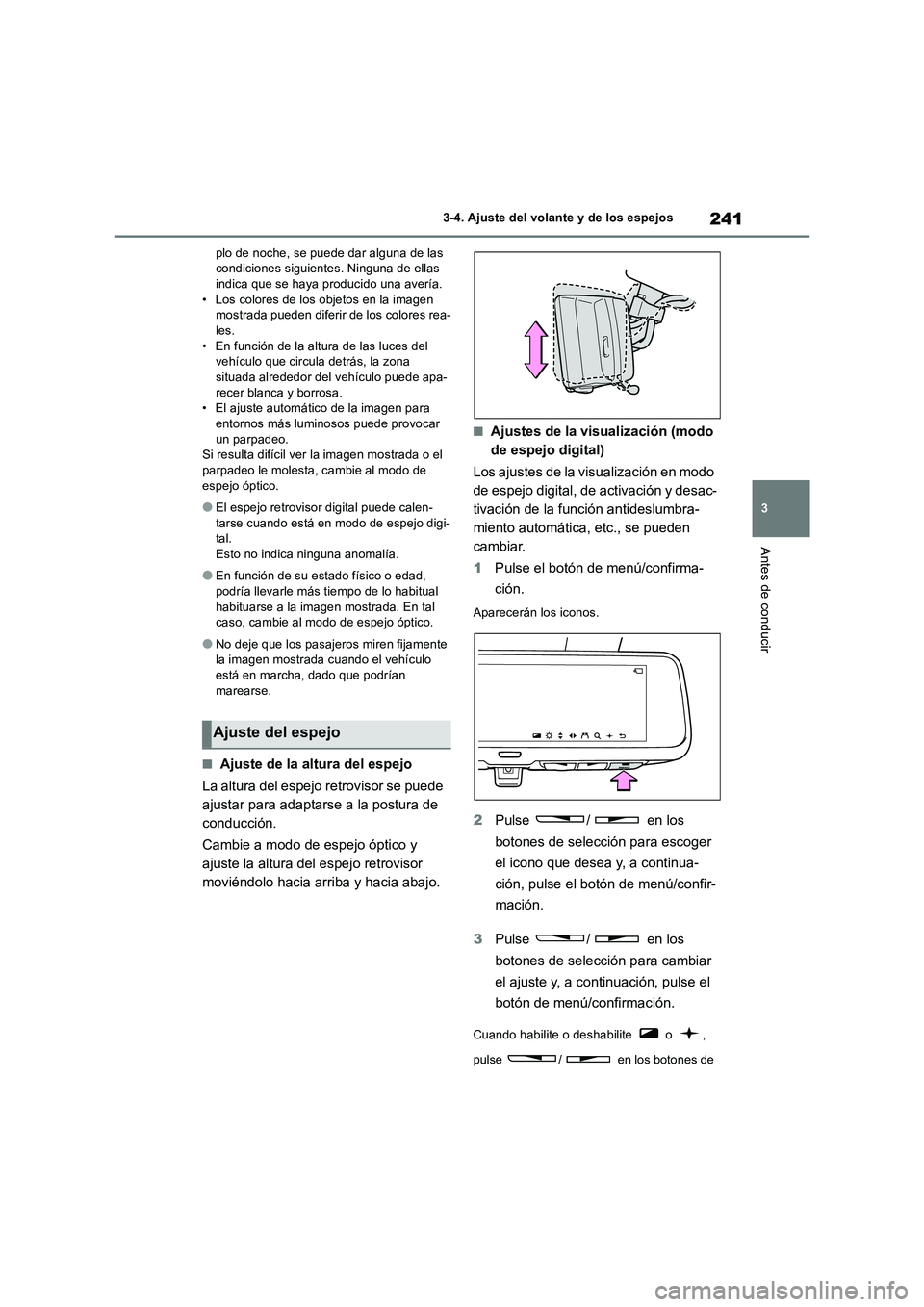

plo de noche, se puede dar alguna de las
condiciones siguientes. Ninguna de ellas
indica que se haya producido una avería.
• Los colores de los objetos en la imagen
mostrada pueden diferir de los colores rea-
les.
• En función de la altura de las luces del
vehículo que circula detrás, la zona
situada alrededor del vehículo puede apa-
recer blanca y borrosa.
• El ajuste automático de la imagen para
entornos más luminosos puede provocar
un parpadeo.
Si resulta difícil ver la imagen mostrada o el
parpadeo le molesta, cambie al modo de
espejo óptico.
●El espejo retrovisor digital puede calen-
tarse cuando está en modo de espejo digi-
tal.
Esto no indica ninguna anomalía.
●En función de su estado físico o edad,
podría llevarle más tiempo de lo habitual
habituarse a la imagen mostrada. En tal
caso, cambie al modo de espejo óptico.
●No deje que los pasajeros miren fijamente
la imagen mostrada cuando el vehículo
está en marcha, dado que podrían
marearse.
■Ajuste de la altura del espejo
La altura del espejo retrovisor se puede
ajustar para adaptarse a la postura de
conducción.
Cambie a modo de espejo óptico y
ajuste la altura del espejo retrovisor
moviéndolo hacia arriba y hacia abajo.
■Ajustes de la visualización (modo
de espejo digital)
Los ajustes de la visualización en modo
de espejo digital, de activación y desac-
tivación de la función antideslumbra-
miento automática, etc., se pueden
cambiar.
1Pulse el botón de menú/confirma-
ción.
Aparecerán los iconos.
2Pulse / en los
botones de selección para escoger
el icono que desea y, a continua-
ción, pulse el botón de menú/confir-
mación.
3Pulse / en los
botones de selección para cambiar
el ajuste y, a continuación, pulse el
botón de menú/confirmación.
Cuando habilite o deshabilite o ,
pulse / en los botones de
Ajuste del espejo

2423-4. Ajuste del volante y de los espejos

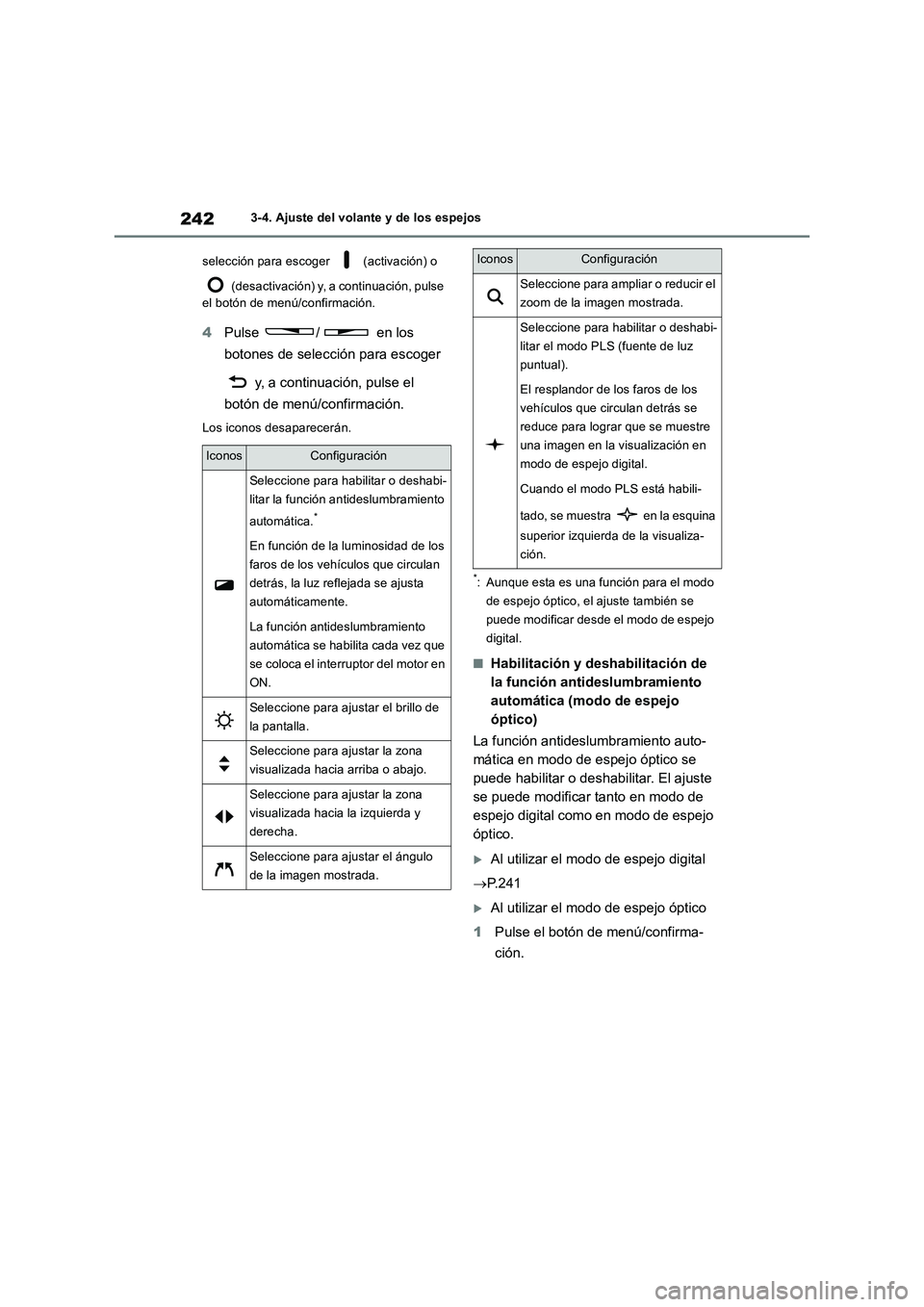

selección para escoger (activación) o
(desactivación) y, a continuación, pulse
el botón de menú/confirmación.
4Pulse / en los
botones de selección para escoger
y, a continuación, pulse el
botón de menú/confirmación.
Los iconos desaparecerán.
*: Aunque esta es una función para el modo
de espejo óptico, el ajuste también se
puede modificar desde el modo de espejo
digital.
■Habilitación y deshabilitación de
la función antideslumbramiento
automática (modo de espejo
óptico)
La función antideslumbramiento auto-
mática en modo de espejo óptico se
puede habilitar o deshabilitar. El ajuste
se puede modificar tanto en modo de
espejo digital como en modo de espejo
óptico.
Al utilizar el modo de espejo digital
P. 2 4 1
Al utilizar el modo de espejo óptico
1Pulse el botón de menú/confirma-
ción.
IconosConfiguración
Seleccione para habilitar o deshabi-
litar la función antideslumbramiento
automática.
*
En función de la luminosidad de los
faros de los vehículos que circulan
detrás, la luz reflejada se ajusta
automáticamente.
La función antideslumbramiento
automática se habilita cada vez que
se coloca el interruptor del motor en
ON.
Seleccione para ajustar el brillo de
la pantalla.
Seleccione para ajustar la zona
visualizada hacia arriba o abajo.
Seleccione para ajustar la zona
visualizada hacia la izquierda y
derecha.
Seleccione para ajustar el ángulo
de la imagen mostrada.
Seleccione para ampliar o reducir el
zoom de la imagen mostrada.
Seleccione para habilitar o deshabi-
litar el modo PLS (fuente de luz
puntual).
El resplandor de los faros de los
vehículos que circulan detrás se
reduce para lograr que se muestre
una imagen en la visualización en
modo de espejo digital.
Cuando el modo PLS está habili-
tado, se muestra en la esquina
superior izquierda de la visualiza-
ción.
IconosConfiguración

243
3
3-4. Ajuste del volante y de los espejos
Antes de conducir
Se mostrará la pantalla de ajuste.
2 Pulse / en los
botones de selección para escoger
(activación) o (desactiva-
ción) y, a continuación, pulse el
botón de menú/confirmación.
Los iconos desaparecerán.
■Ajuste de la visualización (modo de espejo digital)
●Los iconos desaparecerán si no se acciona ningún botón durante unos 10 segundos como mínimo.
●Si se ajusta la imagen mostrada, puede aparecer distorsionada. Esto no indica nin-
guna anomalía.
●Si la luminosidad del espejo retrovisor digi-
tal se fija en un nivel demasiado elevado, puede causar fatiga visual. Ajuste el espejo retrovisor digital en un nivel de
luminosidad adecuado. Si se le cansa la vista, cambie a modo de espejo óptico.
●La luminosidad del espejo retrovisor digital cambiará automáticamente en función de la luminosidad de la zona situada delante
del vehículo.
■Para evitar una avería en los sensores de luz
Para evitar una avería en los sensores de luz, no los toque ni los tape.
■Limpieza de la superficie del
espejo
Si la superficie del espejo está sucia,
podría resultar difícil ver la imagen de
la visualización.
Limpie la superficie del espejo suave-
ADVERTENCIA
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesio-nes graves o incluso mortales.
■Durante la conducción
●No ajuste la posición del espejo retrovi-sor digital ni el ajuste de visualización durante la conducción.
Detenga el vehículo y accione los inte- rruptores de control del espejo retrovi-sor digital.
De lo contrario, podría manejar mal el volante y sufrir un accidente.
●Presente atención en todo momento al
entorno del vehículo.
El tamaño de los vehículos y de otros objetos puede parecer diferente en modo de espejo digital y en modo de espejo
óptico. Cuando dé marcha atrás, no olvide com-
probar directamente la seguridad de la zona situada alrededor del vehículo, espe-cialmente detrás del vehículo.
Además, si se aproxima un vehículo desde la parte posterior en la oscuridad, por ejemplo de noche, la zona circundante
podría aparecer atenuada.
Limpieza del espejo retrovisor
digital

2443-4. Ajuste del volante y de los espejos

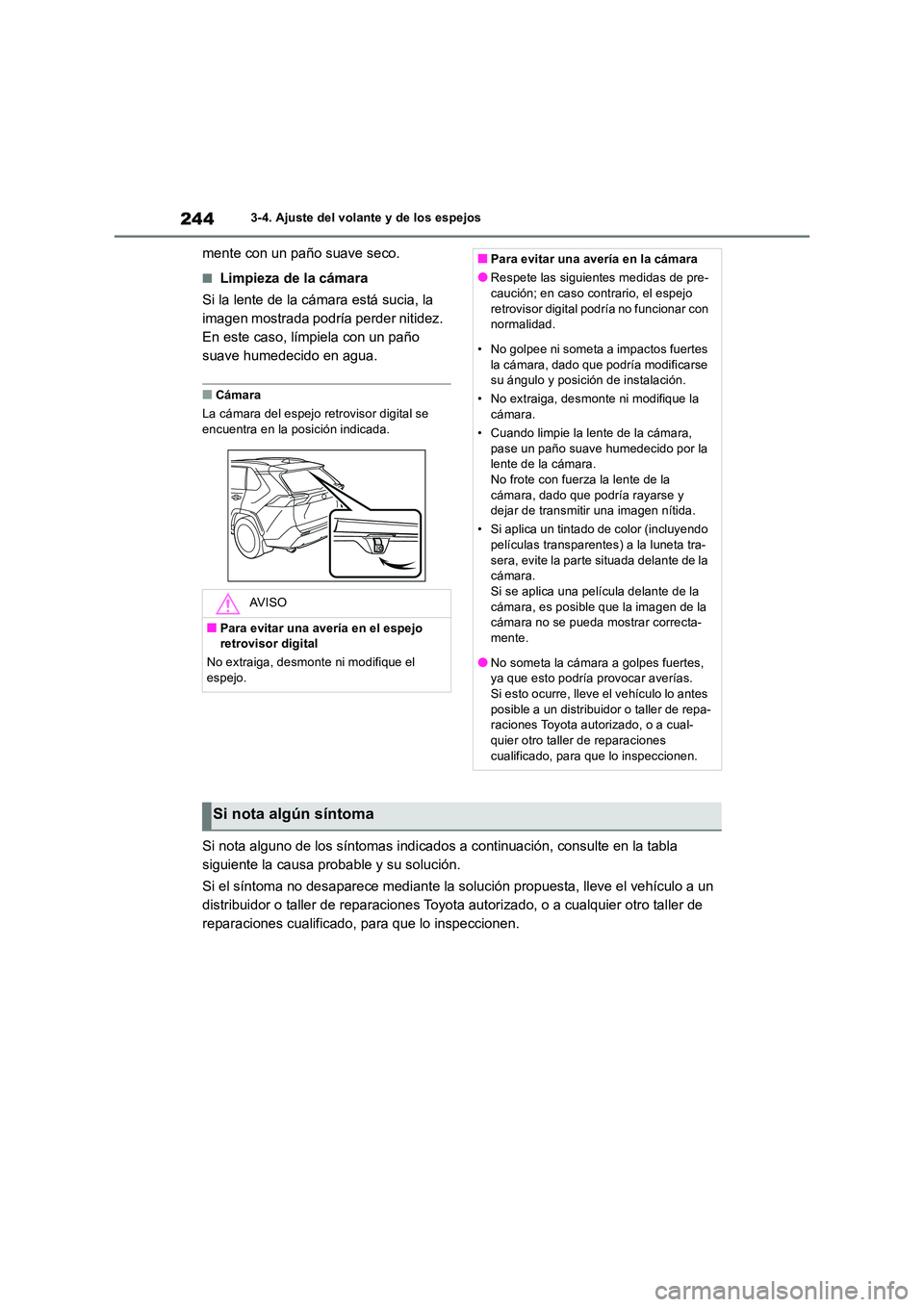

mente con un paño suave seco.
■Limpieza de la cámara
Si la lente de la cámara está sucia, la
imagen mostrada podría perder nitidez.
En este caso, límpiela con un paño
suave humedecido en agua.
■Cámara
La cámara del espejo retrovisor digital se
encuentra en la posición indicada.
Si nota alguno de los síntomas indicados a continuación, consulte en la tabla
siguiente la causa probable y su solución.
Si el síntoma no desaparece mediante la solución propuesta, lleve el vehículo a un
distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspeccionen.
AV I S O
■Para evitar una avería en el espejo retrovisor digital
No extraiga, desmonte ni modifique el
espejo.
■Para evitar una avería en la cámara
●Respete las siguientes medidas de pre- caución; en caso contrario, el espejo
retrovisor digital podr ía no funcionar con normalidad.
• No golpee ni someta a impactos fuertes
la cámara, dado que podría modificarse su ángulo y posición de instalación.
• No extraiga, desmonte ni modifique la cámara.
• Cuando limpie la lente de la cámara,
pase un paño suave humedecido por la lente de la cámara.No frote con fuerza la lente de la
cámara, dado que podría rayarse y dejar de transmitir una imagen nítida.
• Si aplica un tintado de color (incluyendo películas transparentes) a la luneta tra-
sera, evite la parte situada delante de la cámara.Si se aplica una película delante de la
cámara, es posible que la imagen de la cámara no se pueda mostrar correcta-mente.
●No someta la cámara a golpes fuertes, ya que esto podría provocar averías.Si esto ocurre, lleve el vehículo lo antes
posible a un distribuidor o taller de repa- raciones Toyota autorizado, o a cual-quier otro taller de reparaciones
cualificado, para que lo inspeccionen.
Si nota algún síntoma

245
3 3-4. Ajuste del volante y de los espejos
Antes de conducir

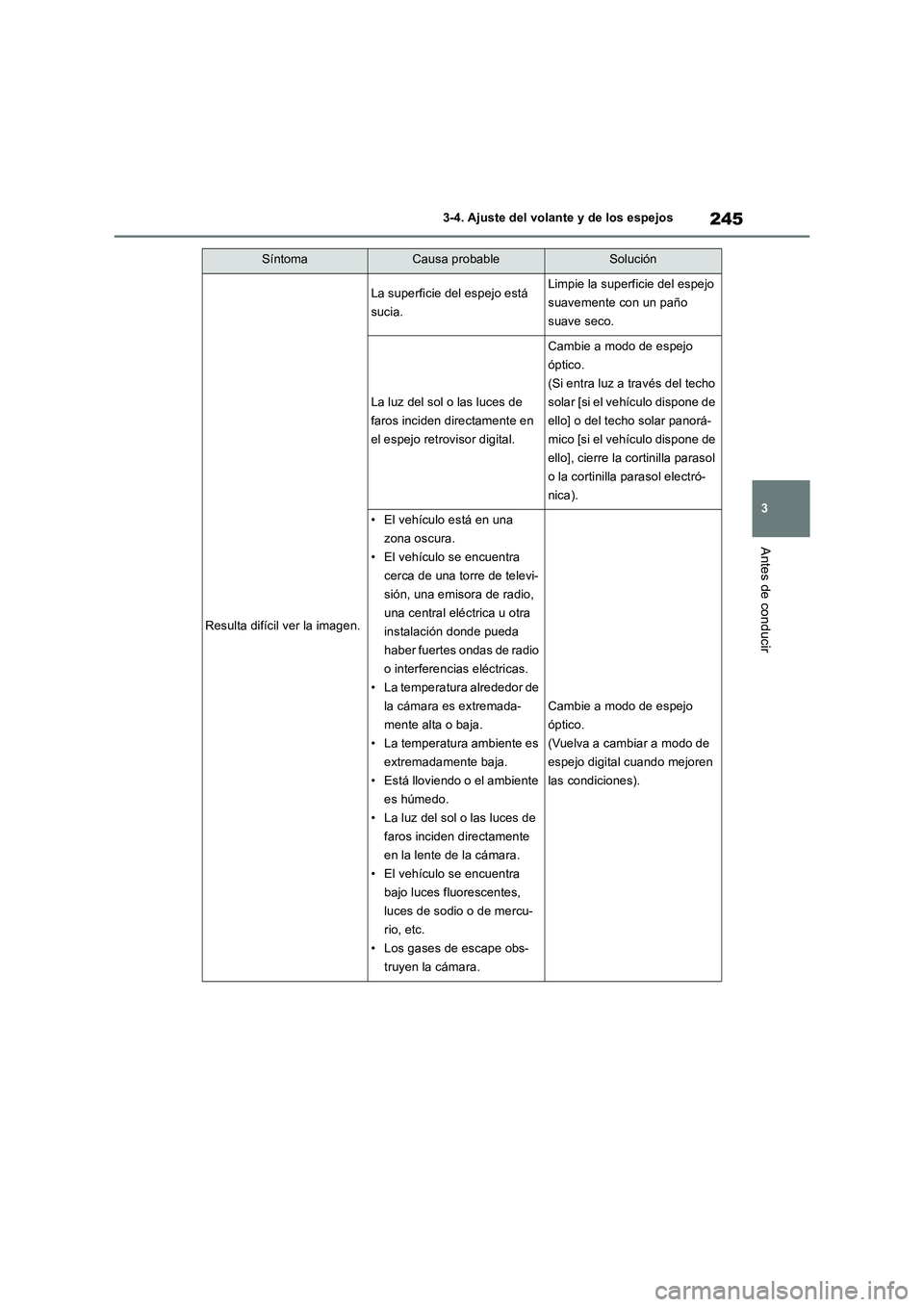

SíntomaCausa probableSolución
Resulta difícil ver la imagen.
La superficie del espejo está
sucia.Limpie la superficie del espejo
suavemente con un paño
suave seco.
La luz del sol o las luces de
faros inciden directamente en
el espejo retrovisor digital.
Cambie a modo de espejo
óptico.
(Si entra luz a través del techo
solar [si el vehículo dispone de
ello] o del techo solar panorá-
mico [si el vehículo dispone de
ello], cierre la cortinilla parasol
o la cortinilla parasol electró-
nica).
• El vehículo está en una
zona oscura.
• El vehículo se encuentra
cerca de una torre de televi-
sión, una emisora de radio,
una central eléctrica u otra
instalación donde pueda
haber fuertes ondas de radio
o interferencias eléctricas.
• La temperatura alrededor de
la cámara es extremada-
mente alta o baja.
• La temperatura ambiente es
extremadamente baja.
• Está lloviendo o el ambiente
es húmedo.
• La luz del sol o las luces de
faros inciden directamente
en la lente de la cámara.
• El vehículo se encuentra
bajo luces fluorescentes,
luces de sodio o de mercu-
rio, etc.
• Los gases de escape obs-
truyen la cámara.
Cambie a modo de espejo
óptico.
(Vuelva a cambiar a modo de
espejo digital cuando mejoren
las condiciones).

2463-4. Ajuste del volante y de los espejos

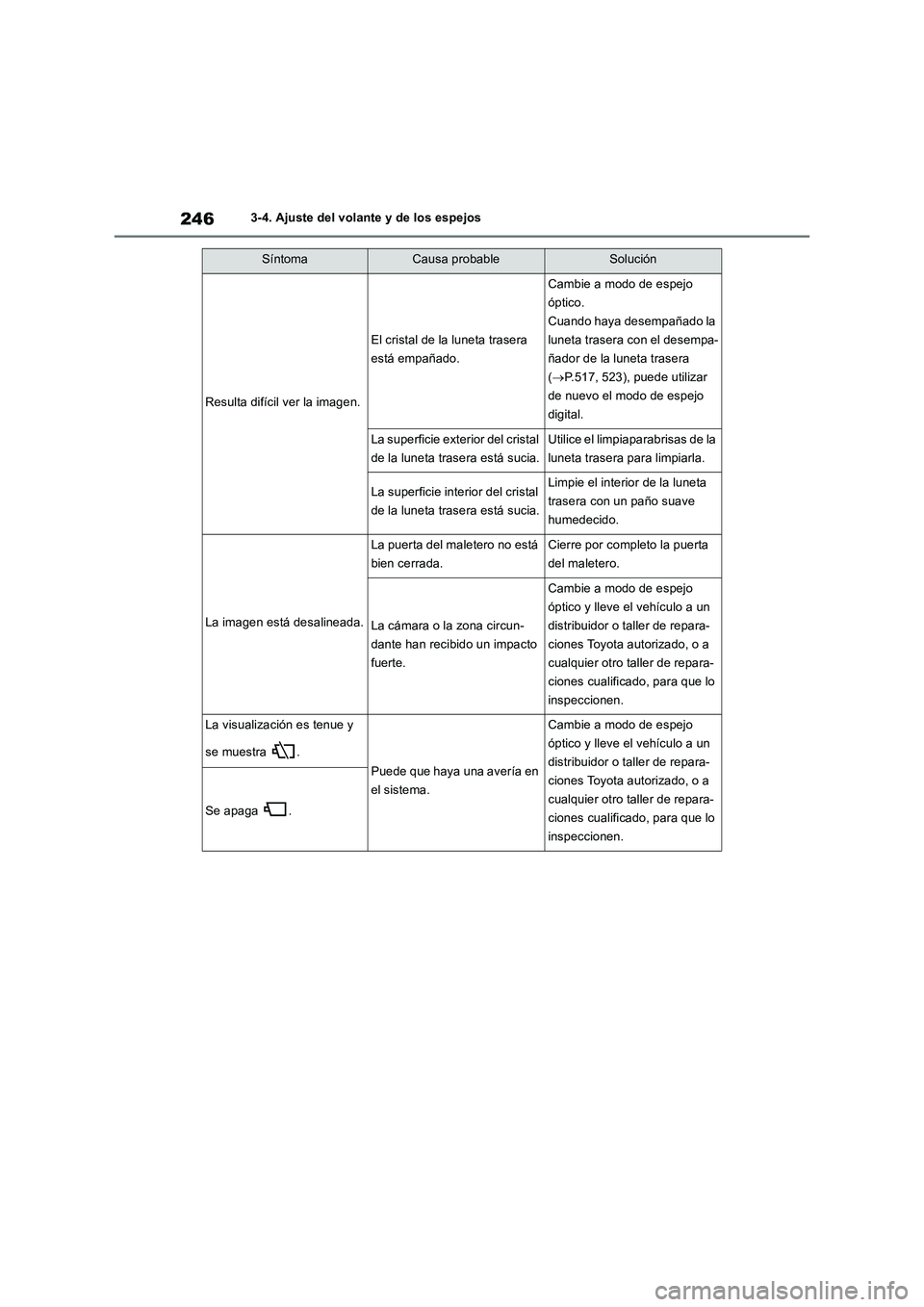

Resulta difícil ver la imagen.
El cristal de la luneta trasera
está empañado.
Cambie a modo de espejo
óptico.
Cuando haya desempañado la
luneta trasera con el desempa-
ñador de la luneta trasera
(P.517, 523), puede utilizar
de nuevo el modo de espejo
digital.
La superficie exterior del cristal
de la luneta trasera está sucia.Utilice el limpiaparabrisas de la
luneta trasera para limpiarla.
La superficie interior del cristal
de la luneta trasera está sucia.Limpie el interior de la luneta
trasera con un paño suave
humedecido.
La imagen está desalineada.
La puerta del maletero no está
bien cerrada.Cierre por completo la puerta
del maletero.
La cámara o la zona circun-
dante han recibido un impacto
fuerte.
Cambie a modo de espejo
óptico y lleve el vehículo a un
distribuidor o taller de repara-
ciones Toyota autorizado, o a
cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
La visualización es tenue y
se muestra .
Puede que haya una avería en
el sistema.
Cambie a modo de espejo
óptico y lleve el vehículo a un
distribuidor o taller de repara-
ciones Toyota autorizado, o a
cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
Se apaga .
SíntomaCausa probableSolución

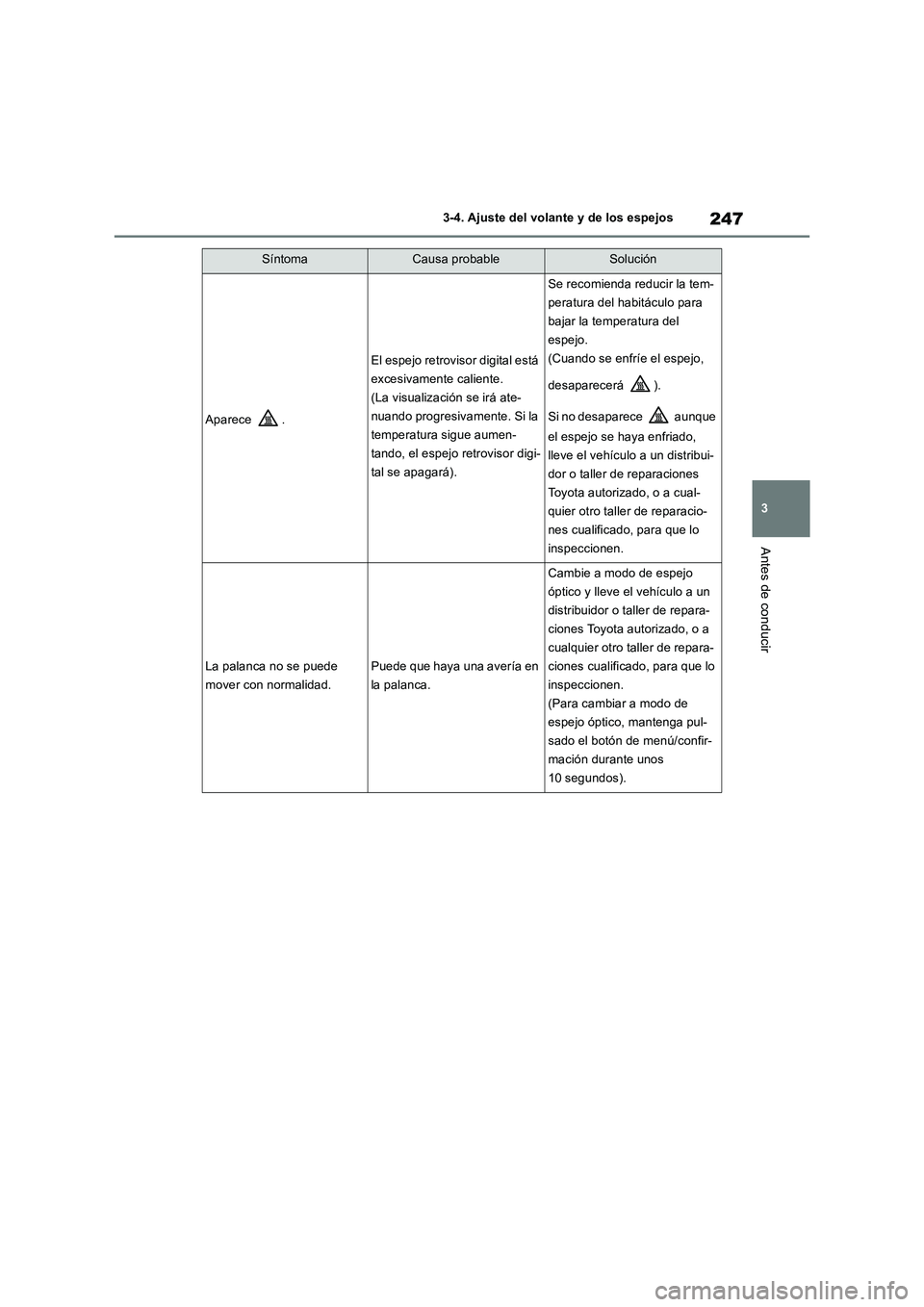

247
3 3-4. Ajuste del volante y de los espejos
Antes de conducir
Aparece .
El espejo retrovisor digital está
excesivamente caliente.
(La visualización se irá ate-
nuando progresivamente. Si la
temperatura sigue aumen-
tando, el espejo retrovisor digi-
tal se apagará).
Se recomienda reducir la tem-
peratura del habitáculo para
bajar la temperatura del
espejo.
(Cuando se enfríe el espejo,
desaparecerá ).
Si no desaparece aunque
el espejo se haya enfriado,
lleve el vehículo a un distribui-
dor o taller de reparaciones
Toyota autorizado, o a cual-
quier otro taller de reparacio-
nes cualificado, para que lo
inspeccionen.
La palanca no se puede
mover con normalidad.Puede que haya una avería en
la palanca.
Cambie a modo de espejo
óptico y lleve el vehículo a un
distribuidor o taller de repara-
ciones Toyota autorizado, o a
cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
(Para cambiar a modo de
espejo óptico, mantenga pul-
sado el botón de menú/confir-
mación durante unos
10 segundos).
SíntomaCausa probableSolución
