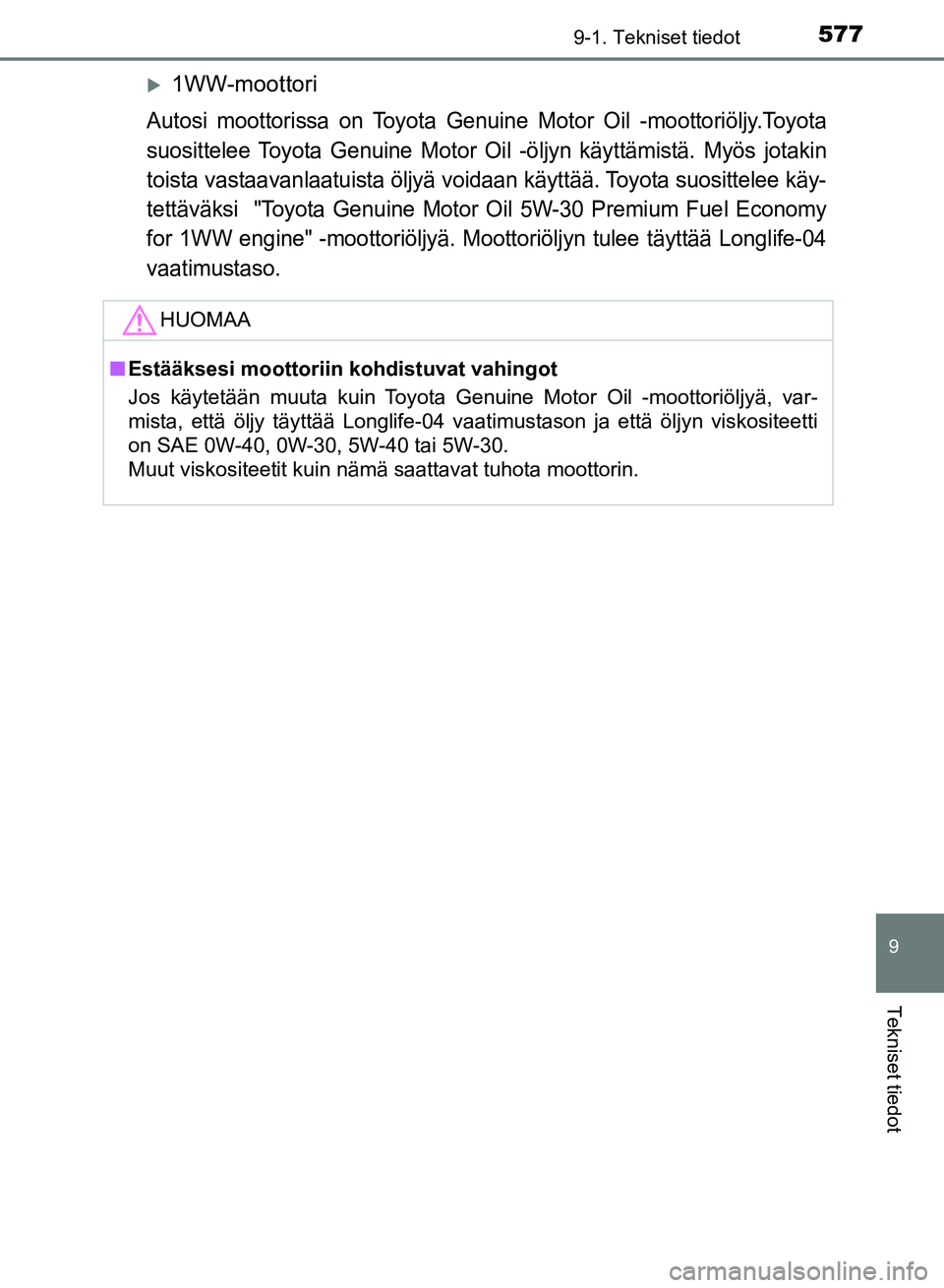

Page 577 of 618
5779-1. Tekniset tiedot
OM12M54FI
9
Tekniset tiedot
1WW-moottori
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.Toyota
suosittelee Toyota Genuine Motor Oil -öljyn käyttämist ä. Myös jotakin
toista vastaavanlaatuista öljyä voidaan käyttää. Toyota suosittelee käy-
tettäväksi "Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy
for 1WW engine" -moottoriöljyä. Moottoriöljyn tulee täyttää Longlife-04
vaatimustaso.
HUOMAA
n Estääksesi moottoriin kohdistuvat vahingot
Jos käytetään muuta kuin Toyota Genuine Motor Oil -moottoriöljyä, var-
mista, että öljy täyttää Longlife-04 vaatimustason ja että öljyn viskositeetti
on SAE 0W-40, 0W-30, 5W-40 tai 5W-30.
Muut viskositeetit kuin nämä saattavat tuhota moottorin.
OM12M54FI.book Page 577 M onday, October 30, 2017 4:43 PM

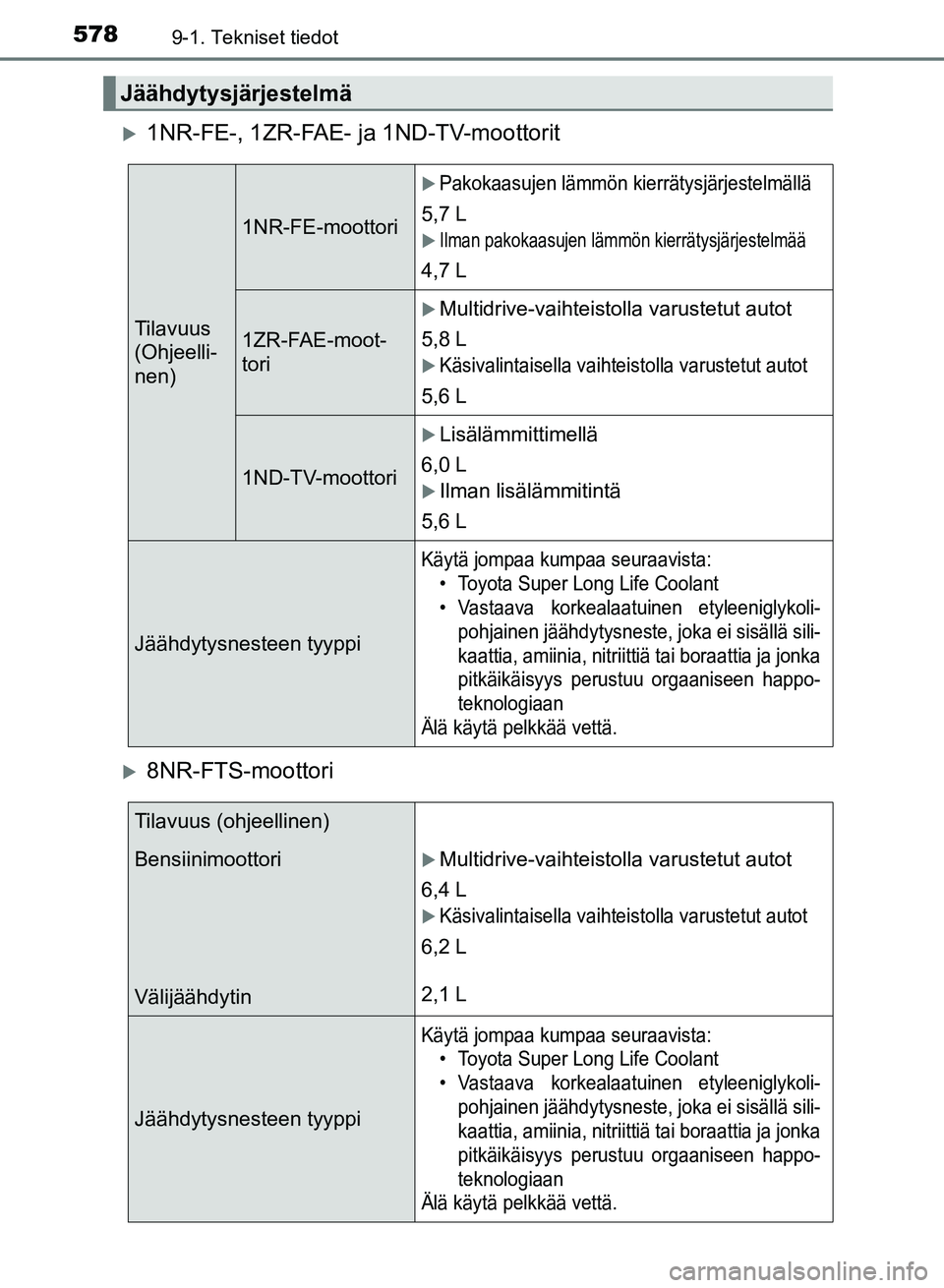

Page 578 of 618

5789-1. Tekniset tiedot
OM12M54FI
1NR-FE-, 1ZR-FAE- ja 1ND-TV-moottorit
8NR-FTS-moottori
Jäähdytysjärjestelmä
Tilavuus
(Ohjeelli-
nen)
1NR-FE-moottori
Pakokaasujen lämmön kierrätysjärjestelmällä
5,7 L
Ilman pakokaasujen lämmön kierrätysjärjestelmää
4,7 L
1ZR-FAE-moot-
tori
Multidrive-vaihteistolla varustetut autot
5,8 L
Käsivalintaisella vaihte istolla varustetut autot
5,6 L
1ND-TV-moottori
Lisälämmittimellä
6,0 L
Ilman lisälämmitintä
5,6 L
Jäähdytysnesteen tyyppi
Käytä jompaa kumpaa seuraavista: • Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykoli- pohjainen jäähdytysneste, joka ei sisällä sili-
kaattia, amiinia, nitriittiä tai boraattia ja jonka
pitkäikäisyys perus tuu orgaaniseen happo-
teknologiaan
Älä käytä pelkkää vettä.
Tilavuus (ohjeellinen)
Bensiinimoottori
VälijäähdytinMultidrive-vaihteistolla varustetut autot
6,4 L
Käsivalintaisella vaihte istolla varustetut autot
6,2 L
2,1 L
Jäähdytysnesteen tyyppi
Käytä jompaa kumpaa seuraavista:
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykoli-
pohjainen jäähdytysneste, joka ei sisällä sili-
kaattia, amiinia, nitriittiä tai boraattia ja jonka
pitkäikäisyys perus tuu orgaaniseen happo-
teknologiaan
Älä käytä pelkkää vettä.
OM12M54FI.book Page 578 M onday, October 30, 2017 4:43 PM

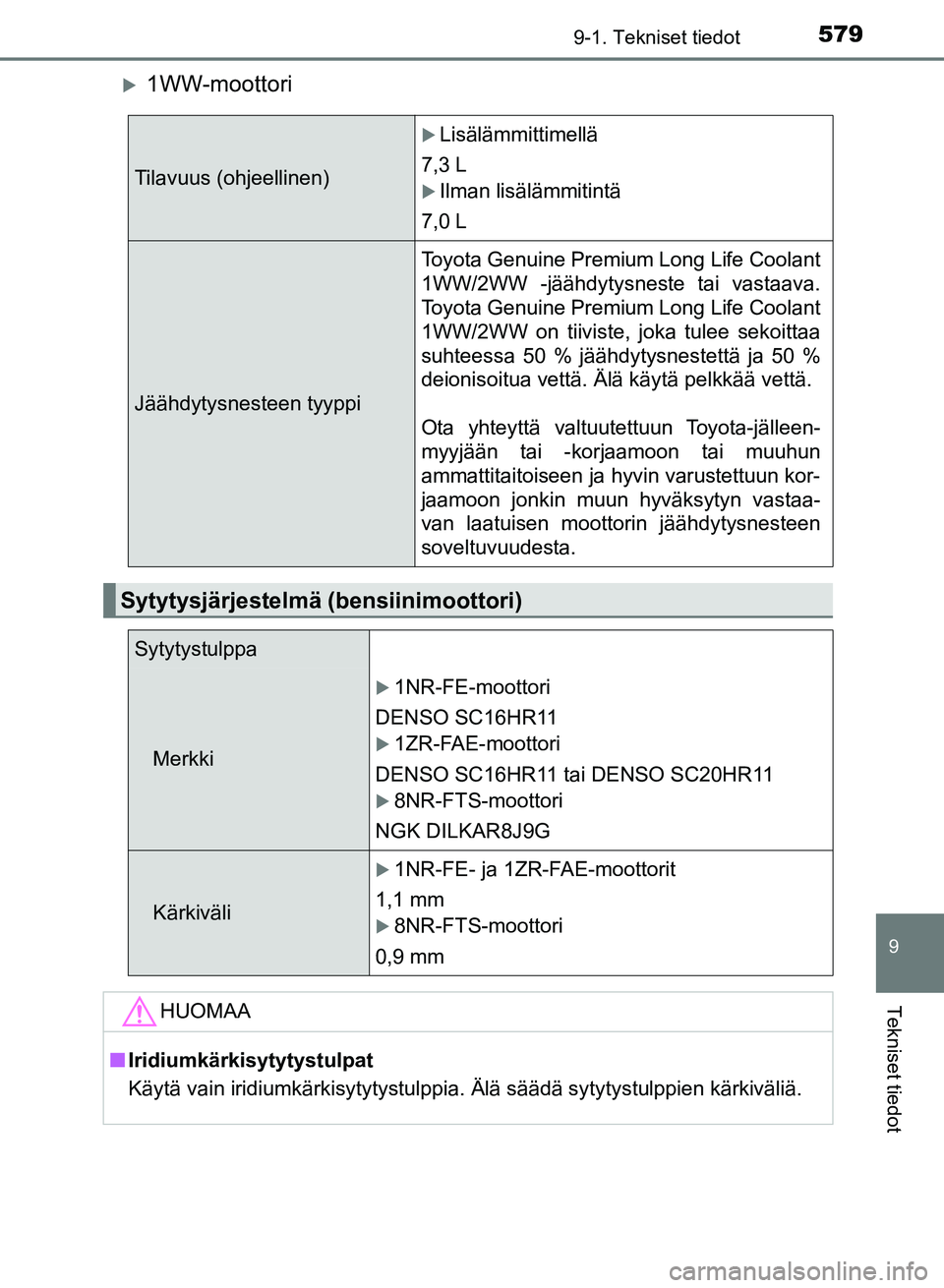

Page 579 of 618

5799-1. Tekniset tiedot
OM12M54FI
9
Tekniset tiedot
1WW-moottori
Tilavuus (ohjeellinen)
Lisälämmittimellä
7,3 L
Ilman lisälämmitintä
7,0 L
Jäähdytysnesteen tyyppi Toyota Genuine Premium Long Life Coolant
1WW/2WW -jäähdytysneste tai vastaava.
Toyota Genuine Premium Long Life Coolant
1WW/2WW on tiiviste, joka tulee sekoittaa
suhteessa 50 % jäähdytysnestettä ja 50 %
deionisoitua vettä. Älä käytä pelkkää vettä.
Ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun kor-
jaamoon jonkin muun hyväksytyn vastaa-
van laatuisen moottorin jäähdytysnesteen
soveltuvuudesta.
Sytytysjärjestelmä (bensiinimoottori)
Sytytystulppa
Merkki
1NR-FE-moottori
DENSO SC16HR11
1ZR-FAE-moottori
DENSO SC16HR11 tai DENSO SC20HR11
8NR-FTS-moottori
NGK DILKAR8J9G
Kärkiväli
1NR-FE- ja 1ZR-FAE-moottorit
1,1 mm
8NR-FTS-moottori
0,9 mm
HUOMAA
n Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
OM12M54FI.book Page 579 M onday, October 30, 2017 4:43 PM

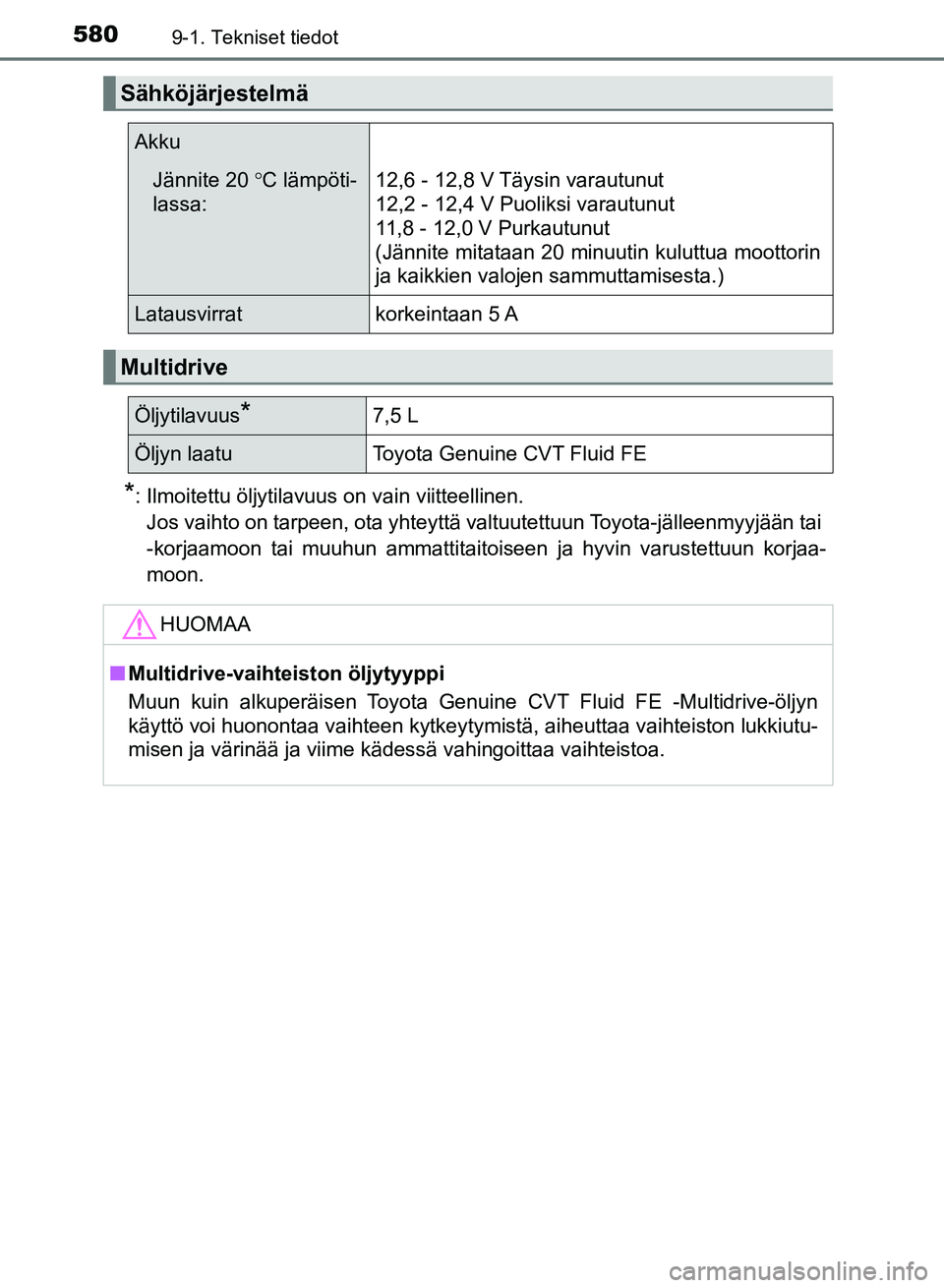

Page 580 of 618
5809-1. Tekniset tiedot
OM12M54FI
*: Ilmoitettu öljytilavuus on vain viitteellinen.Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaa-
moon.
Sähköjärjestelmä
Akku
Jännite 20 °C lämpöti-
lassa: 12,6 - 12,8 V Täysin varautunut
12,2 - 12,4 V Puoliksi varautunut
11,8 - 12,0 V Purkautunut
(Jännite mitataan 20 minuutin kuluttua moottorin
ja kaikkien valojen sammuttamisesta.)
Latausvirratkorkeintaan 5 A
Multidrive
Öljytilavuus*7,5 L
Öljyn laatuToyota Genuine CVT Fluid FE
HUOMAA
n
Multidrive-vaihteiston öljytyyppi
Muun kuin alkuperäisen Toyota Genuine CVT Fluid FE -Multidrive-öljyn
käyttö voi huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutu-
misen ja värinää ja viime kädessä vahingoittaa vaihteisto\
a.
OM12M54FI.book Page 580 M onday, October 30, 2017 4:43 PM
Page 581 of 618

5819-1. Tekniset tiedot
OM12M54FI
9
Tekniset tiedot
Käsivalintainen vaihteisto
Vaihteistoöljyn määrä
(Ohjeellinen)
1WW-moottori
2,1 L
Pois lukien 1WW-moottori
2,4 L
Öljyn laatu "TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W" tai vastaava
HUOMAA
n
Käsivalintaisen vaihteiston öljyn tyyppi
l Huomaa, että vaihteistoöljyn ominaisuudet ja käyttöolosuhteet saattavat
vaikuttaa joutokäyntiääneen, vaihtamistuntumaan ja/tai polttoainetaloudel-
lisuuteen ja pahimmassa tapauksessa vaihteisto saattaa vaurioitua.
Toyota suosittelee käyttämään "TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W" -öljyä parhaan suorituskyvyn saavuttamiseksi.
l Autosi voimansiirrossa on "TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" -öljy. Käytä "TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W" -öljyä tai vastaavaa öljyä joka täyttää yl\
lämainitut
laatuvaatimukset. Ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
tarkempien ohjeiden saamiseksi.
Kytkin
Polkimen vapaaliike 5 - 15 mm
Nesteen laatuSAE J1703 tai FMVSS No.116 DOT 3 tai
SAE J1704 tai FMVSS No.116 DOT 4
OM12M54FI.book Page 581 M
onday, October 30, 2017 4:43 PM

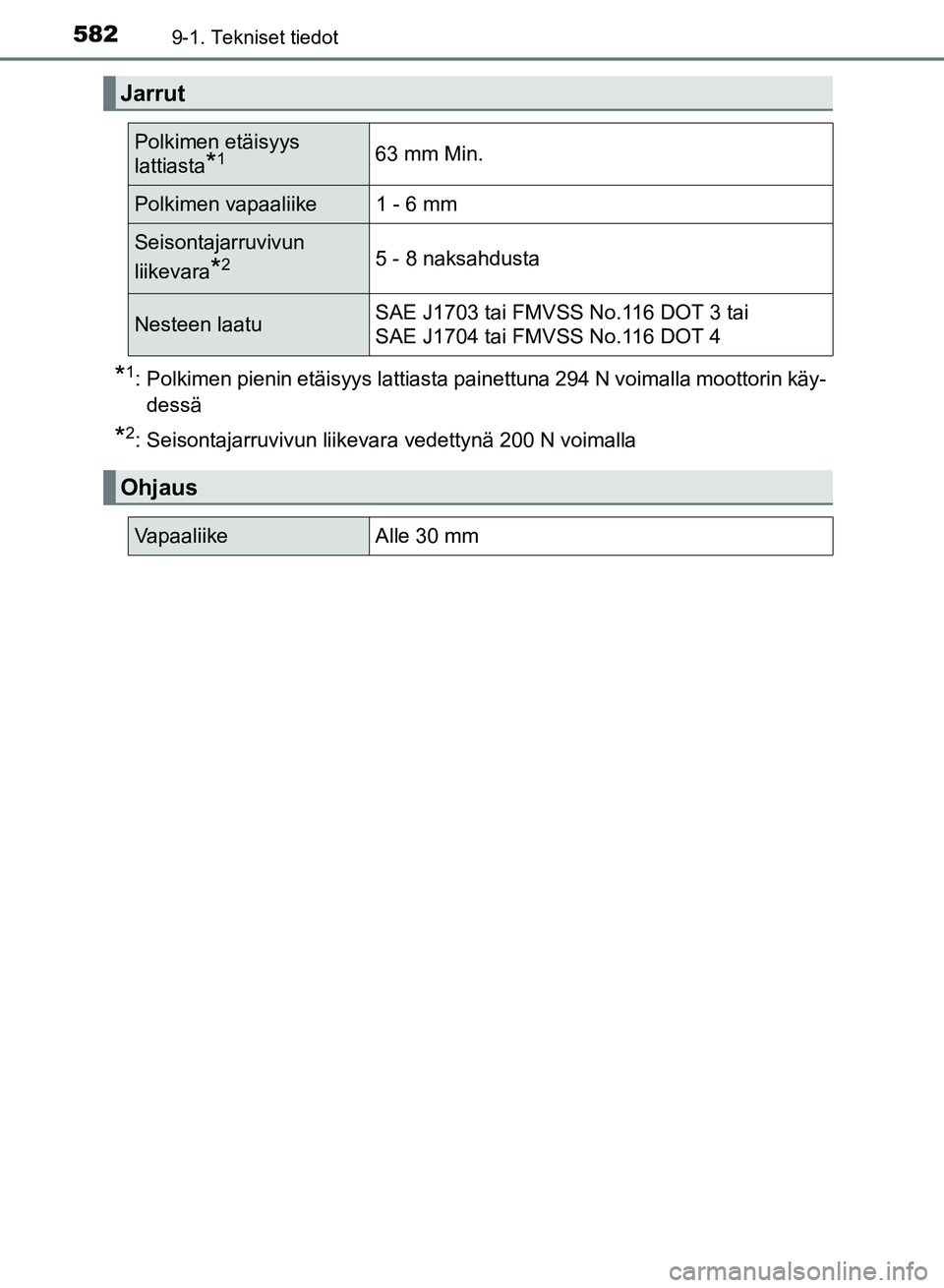

Page 582 of 618
5829-1. Tekniset tiedot
OM12M54FI
*1: Polkimen pienin etäisyys lattiasta painettuna 294 N voimalla moottorin käy-dessä
*2: Seisontajarruvivun liikevara vedettynä 200 N voimalla
Jarrut
Polkimen etäisyys
lattiasta
*163 mm Min.
Polkimen vapaaliike 1 - 6 mm
Seisontajarruvivun
liikevara
*25 - 8 naksahdusta
Nesteen laatu SAE J1703 tai FMVSS No.116 DOT 3 tai
SAE J1704 tai FMVSS No.116 DOT 4
Ohjaus
VapaaliikeAlle 30 mm
OM12M54FI.book Page 582 M
onday, October 30, 2017 4:43 PM

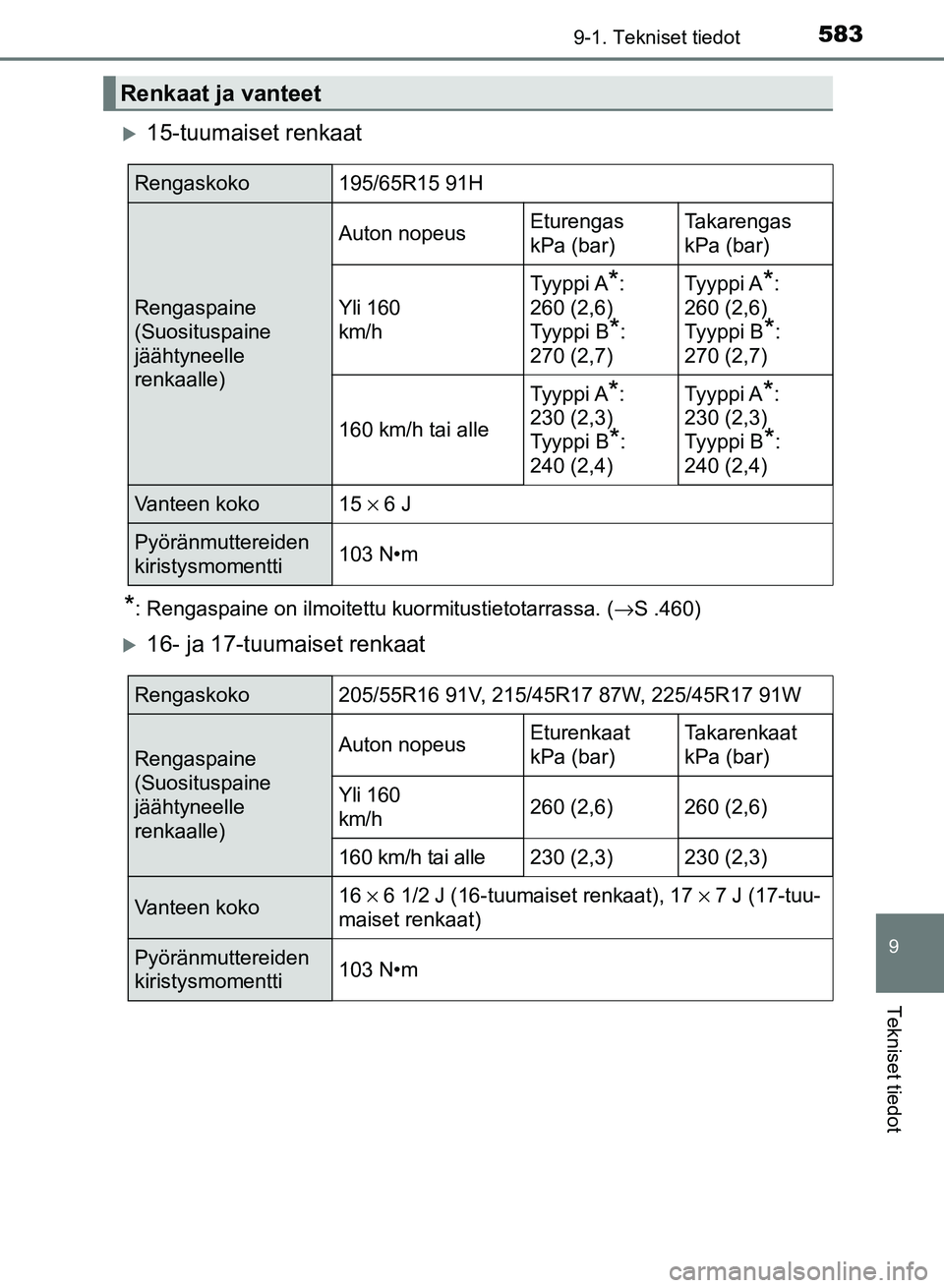

Page 583 of 618

5839-1. Tekniset tiedot
OM12M54FI
9
Tekniset tiedot
15-tuumaiset renkaat
*: Rengaspaine on ilmoitettu kuormitustietotarrassa. (→S .460)
16- ja 17-tuumaiset renkaat
Renkaat ja vanteet
Rengaskoko195/65R15 91H
Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)
Auton nopeusEturengas
kPa (bar)Takarengas
kPa (bar)
Yli 160
km/h
Ty y p pi A*:
260 (2,6)
Ty y p pi B
*:
270 (2,7)
Tyyppi A*:
260 (2,6)
Tyyppi B
*:
270 (2,7)
160 km/h tai alle
Ty y p pi A*:
230 (2,3)
Ty y p pi B
*:
240 (2,4)
Tyyppi A*:
230 (2,3)
Tyyppi B
*:
240 (2,4)
Vanteen koko15 × 6 J
Pyöränmuttereiden
kiristysmomentti103 N•m
Rengaskoko205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)Auton nopeusEturenkaat
kPa (bar)Takarenkaat
kPa (bar)
Yli 160
km/h260 (2,6)260 (2,6)
160 km/h tai alle230 (2,3)230 (2,3)
Vanteen koko16 × 6 1/2 J (16-tuumaiset renkaat), 17 × 7 J (17-tuu-
maiset renkaat)
Pyöränmuttereiden
kiristysmomentti103 N•m
OM12M54FI.book Page 583 M onday, October 30, 2017 4:43 PM

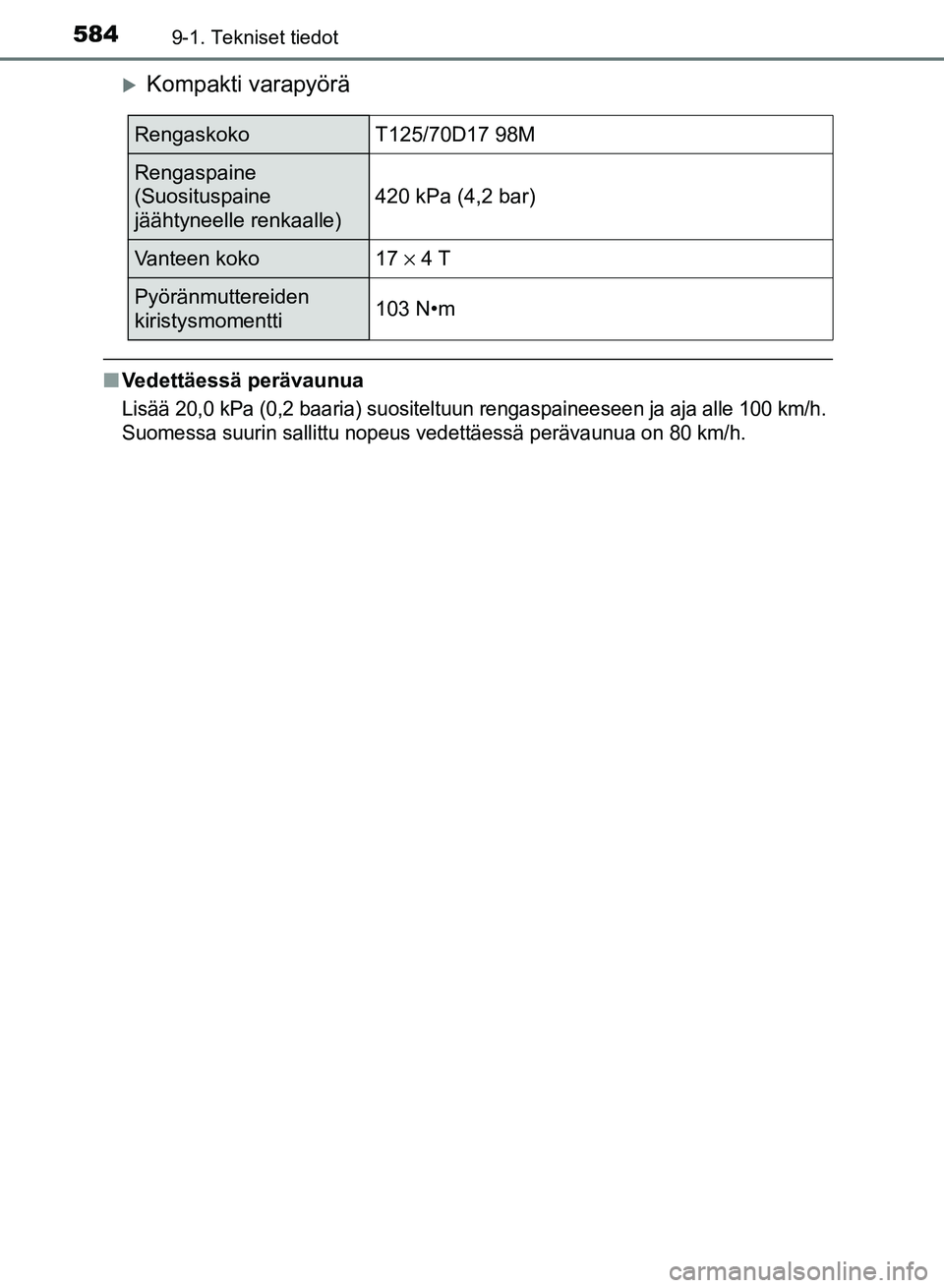

Page 584 of 618
5849-1. Tekniset tiedot
OM12M54FI
Kompakti varapyörä
nVedettäessä perävaunua
Lisää 20,0 kPa (0,2 baaria) suositeltuun rengaspaineeseen ja aja alle 100 km/h.
Suomessa suurin sallittu nopeus vedettäessä perävaunua on 80 km/h.
RengaskokoT125/70D17 98M
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle)
420 kPa (4,2 bar)
Vanteen koko17 × 4 T
Pyöränmuttereiden
kiristysmomentti103 N•m
