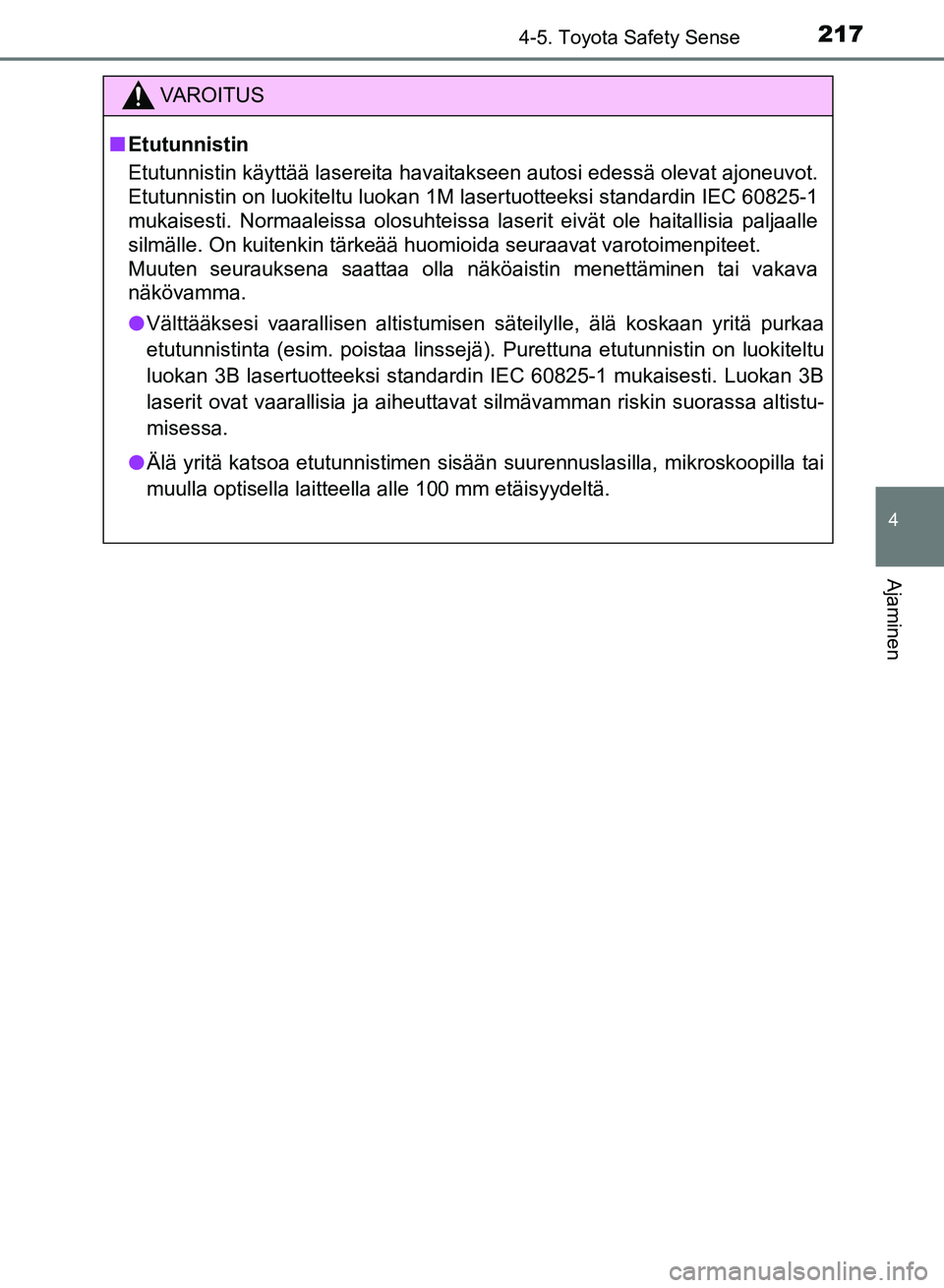

Page 217 of 618
2174-5. Toyota Safety Sense
OM12M54FI
4
Ajaminen
VAROITUS
nEtutunnistin
Etutunnistin käyttää lasereita havaitakseen autosi edessä ol\
evat ajoneuvot.
Etutunnistin on luokiteltu luokan 1M lasertuotteeksi standardin IEC 60825-1
mukaisesti. Normaaleissa olosuhteissa laserit eivät ole haitallisia paljaalle
silmälle. On kuitenkin tärkeää huomioida seuraavat varotoimenpiteet.
Muuten seurauksena saattaa olla näköaistin menettäminen tai vakava
näkövamma.
l Välttääksesi vaarallisen altistumisen säteilylle, älä koskaan yritä purkaa
etutunnistinta (esim. poistaa linssejä). Purettuna etutunnistin on luokiteltu
luokan 3B lasertuotteeksi standardin IEC 60825-1 mukaisesti. Luokan 3B
laserit ovat vaarallisia ja aiheuttavat silmävamman riskin suorassa altistu-
misessa.
l Älä yritä katsoa etutunnistimen sisään suurennuslasilla, \
mikroskoopilla tai
muulla optisella laitteella alle 100 mm etäisyydeltä.
OM12M54FI.book Page 217 M onday, October 30, 2017 4:43 PM

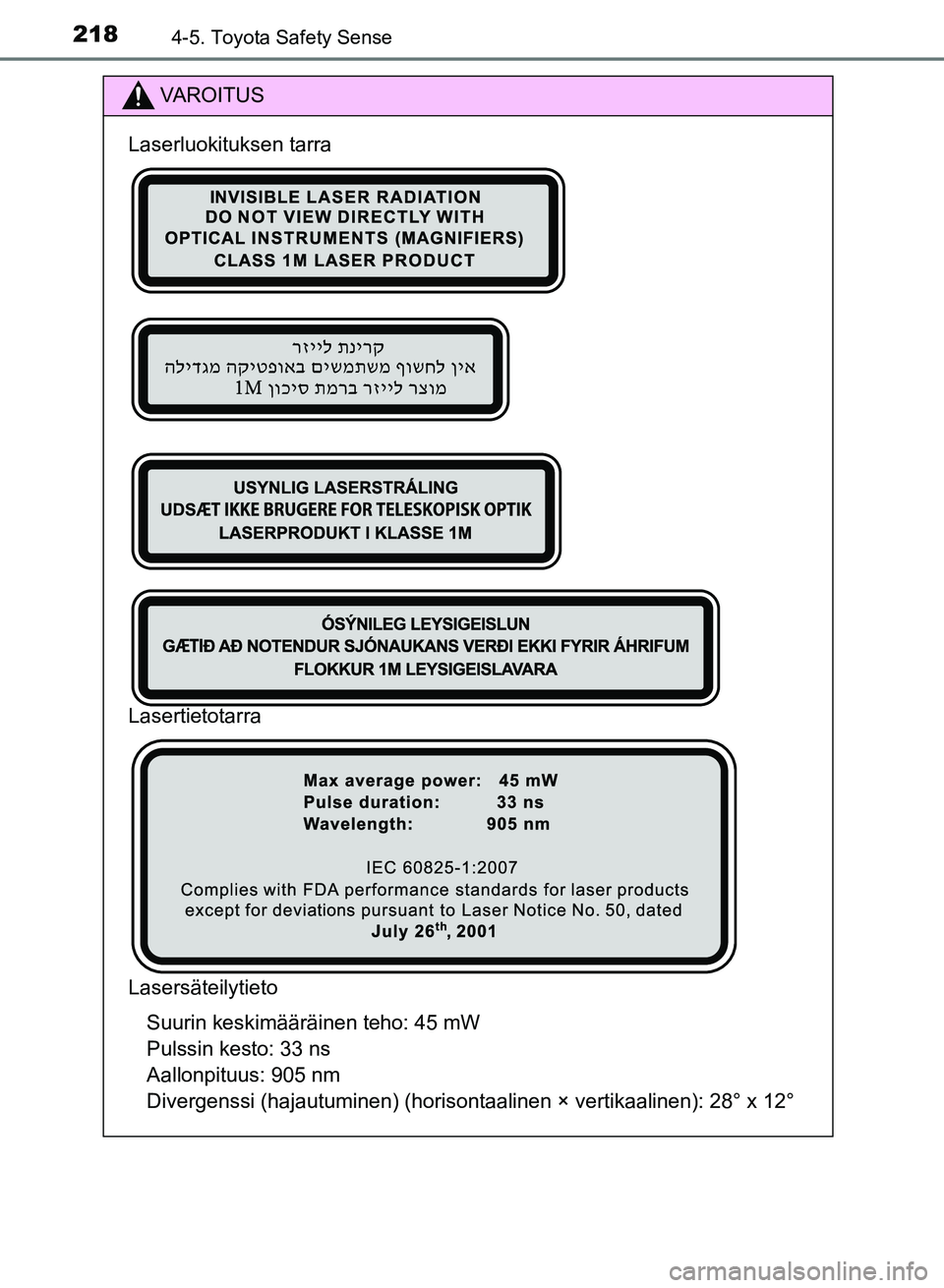

Page 218 of 618
2184-5. Toyota Safety Sense
OM12M54FI
VAROITUS
Laserluokituksen tarra
Lasertietotarra
LasersäteilytietoSuurin keskimääräinen teho: 45 mW
Pulssin kesto: 33 ns
Aallonpituus: 905 nm
Divergenssi (hajautuminen) (horisontaalinen × vertikaalinen): 28° x 12°
OM12M54FI.book Page 218 M onday, October 30, 2017 4:43 PM

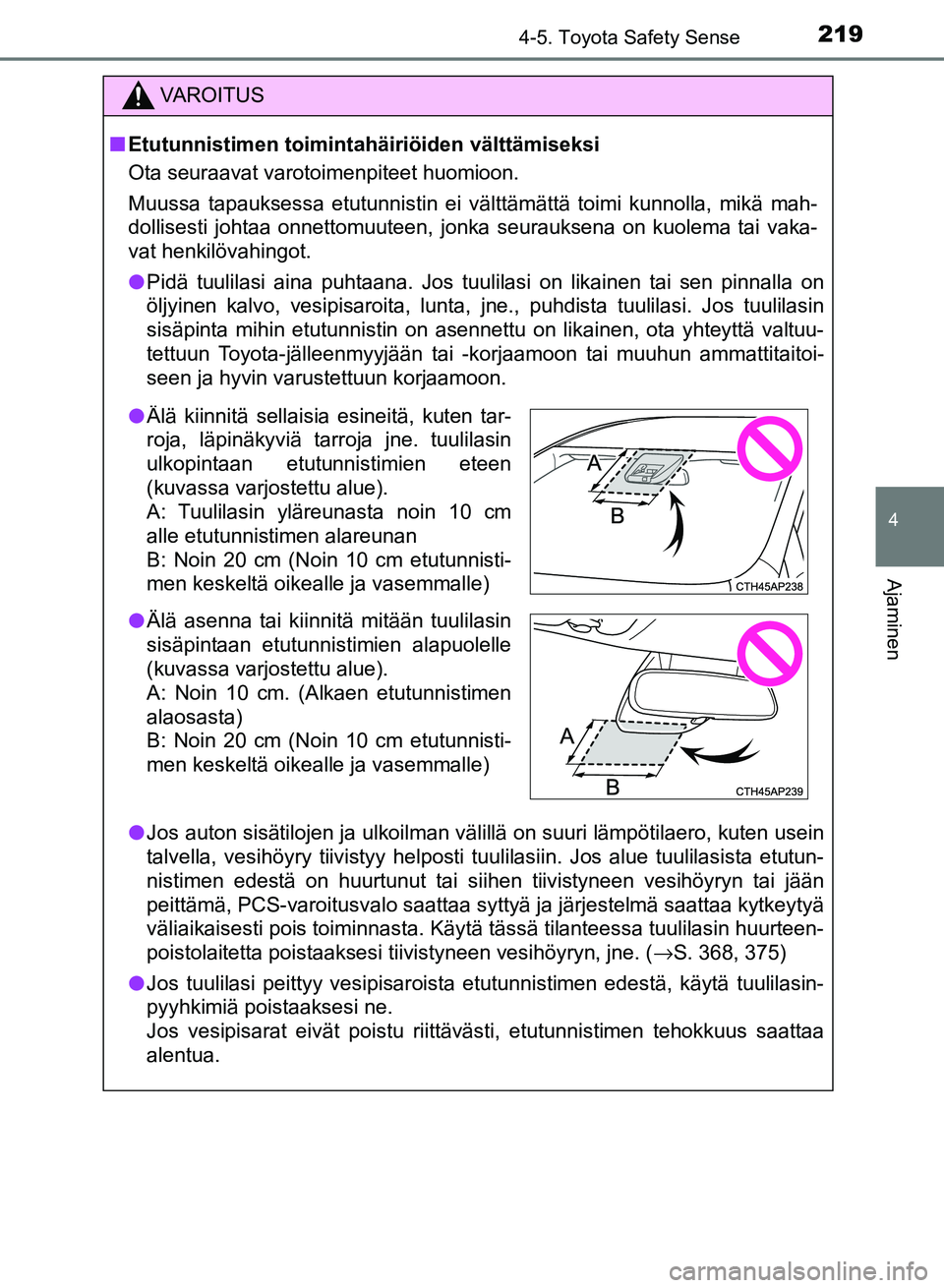

Page 219 of 618

2194-5. Toyota Safety Sense
OM12M54FI
4
Ajaminen
VAROITUS
nEtutunnistimen toimintahäiriöiden välttämiseksi
Ota seuraavat varotoimenpiteet huomioon.
Muussa tapauksessa etutunnistin ei välttämättä toimi kunnolla, mikä mah-
dollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai vaka-
vat henkilövahingot.
l Pidä tuulilasi aina puhtaana. Jos tuulilasi on likainen tai sen pinnalla on
öljyinen kalvo, vesipisaroita, lunta, jne., puhdista tuulilasi. Jos tuulilasin
sisäpinta mihin etutunnistin on asennettu on likainen, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
l Jos auton sisätilojen ja ulkoilman välillä on suuri lämpötilaero, kuten usein
talvella, vesihöyry tiivistyy helposti tuulilasiin. Jos alue tuulilasista etutun-
nistimen edestä on huurtunut tai siihen tiivistyneen vesihöyryn tai jään
peittämä, PCS-varoitusvalo saattaa syttyä ja järjestelmä saattaa kytkeytyä
väliaikaisesti pois toiminnasta. Käytä tässä tilanteessa \
tuulilasin huurteen-
poistolaitetta poistaaksesi tiivistyneen vesihöyryn, jne. ( →S. 368, 375)
l Jos tuulilasi peittyy vesipisaroista etutunnistimen edestä, käytä tuulilasin-
pyyhkimiä poistaaksesi ne.
Jos vesipisarat eivät poistu riittävästi, etutunnistimen tehokkuus saatta\
a
alentua.
lÄlä kiinnitä sellaisia esineitä, kuten tar-
roja, läpinäkyviä tarroja jne. tuulilasin
ulkopintaan etutunnistimien eteen
(kuvassa varjostettu alue).
A: Tuulilasin yläreunasta noin 10 cm
alle etutunnistimen alareunan
B: Noin 20 cm (Noin 10 cm etutunnisti-
men keskeltä oikealle ja vasemmalle)
l Älä asenna tai kiinnitä mitään tuulilasin
sisäpintaan etutunnistimien alapuolelle
(kuvassa varjostettu alue).
A: Noin 10 cm. (Alkaen etutunnistimen
alaosasta)
B: Noin 20 cm (Noin 10 cm etutunnisti-
men keskeltä oikealle ja vasemmalle)
OM12M54FI.book Page 219 M onday, October 30, 2017 4:43 PM

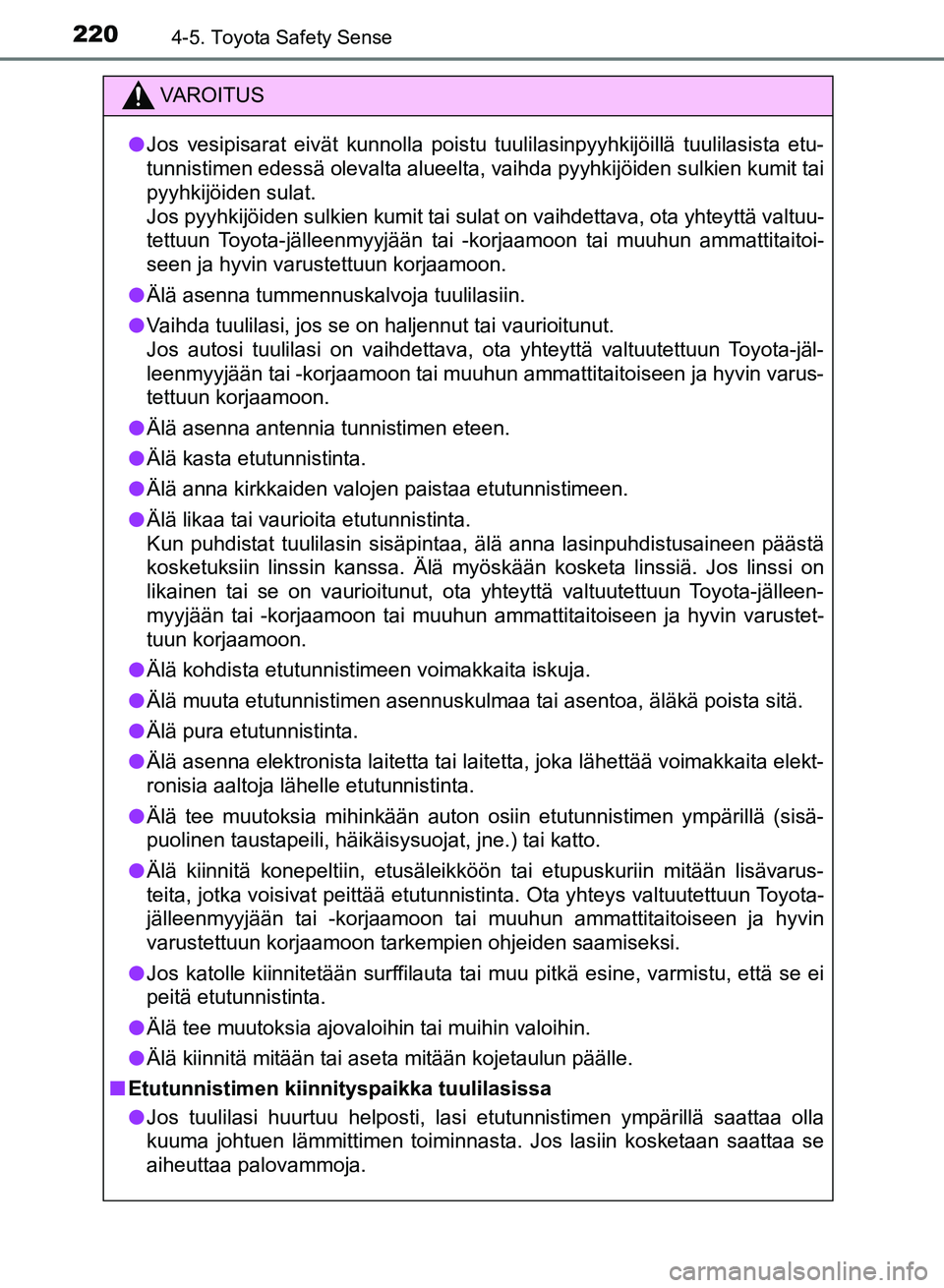

Page 220 of 618

2204-5. Toyota Safety Sense
OM12M54FI
VAROITUS
lJos vesipisarat eivät kunnolla poistu tuulilasinpyyhkijöillä tuulilasista etu-
tunnistimen edessä olevalta alueelta, vaihda pyyhkijöiden sulkien kumit tai
pyyhkijöiden sulat.
Jos pyyhkijöiden sulkien kumit tai sulat on vaihdettava, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
l Älä asenna tummennuskalvoja tuulilasiin.
l Vaihda tuulilasi, jos se on haljennut tai vaurioitunut.
Jos autosi tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
l Älä asenna antennia tunnistimen eteen.
l Älä kasta etutunnistinta.
l Älä anna kirkkaiden valojen paistaa etutunnistimeen.
l Älä likaa tai vaurioita etutunnistinta.
Kun puhdistat tuulilasin sisäpintaa, älä anna lasinpuhdistusaineen päästä
kosketuksiin linssin kanssa. Älä myöskään kosketa linssiä. Jos linssi on
likainen tai se on vaurioitunut, ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustet-
tuun korjaamoon.
l Älä kohdista etutunnistimeen voimakkaita iskuja.
l Älä muuta etutunnistimen asennuskulmaa tai asentoa, äläkä\
poista sitä.
l Älä pura etutunnistinta.
l Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle etutunnistinta.
l Älä tee muutoksia mihinkään auton osiin etutunnistimen ympärillä (sisä-
puolinen taustapeili, häikäisysuojat, jne.) tai katto.
l Älä kiinnitä konepeltiin, etusäleikköön tai etupuskuriin mitään lisävarus-
teita, jotka voisivat peittää etutunnistinta. Ota yhteys valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon tarkempien ohjeiden saamiseksi.
l Jos katolle kiinnitetään surffilauta tai muu pitkä esine, varmistu, että se ei
peitä etutunnistinta.
l Älä tee muutoksia ajovaloihin tai muihin valoihin.
l Älä kiinnitä mitään tai aseta mitään kojetaulun päälle.
n Etutunnistimen kiinnityspaikka tuulilasissa
l Jos tuulilasi huurtuu helposti, lasi etutunnistimen ympärillä saattaa olla
kuuma johtuen lämmittimen toiminnasta. Jos lasiin kosketaan saattaa se
aiheuttaa palovammoja.
OM12M54FI.book Page 220 M onday, October 30, 2017 4:43 PM

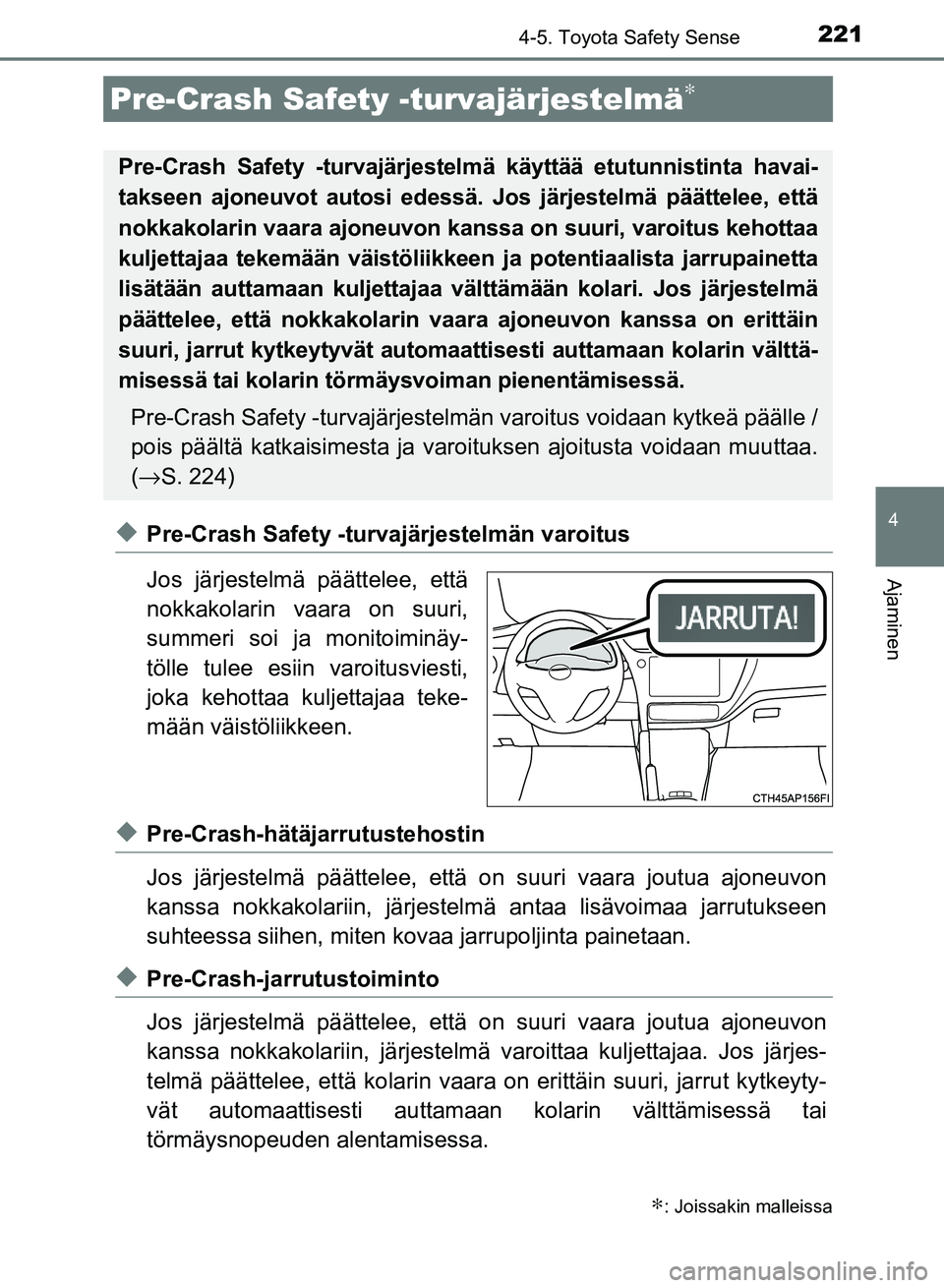

Page 221 of 618

2214-5. Toyota Safety Sense
OM12M54FI
4
Ajaminen
uPre-Crash Safety -turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
nokkakolarin vaara on suuri,
summeri soi ja monitoiminäy-
tölle tulee esiin varoitusviesti,
joka kehottaa kuljettajaa teke-
mään väistöliikkeen.
uPre-Crash-hätäjarrutustehostin
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelm ä antaa lisävoimaa jarrutukseen
suhteessa siihen, miten kovaa jarrupo ljinta painetaan.
uPre-Crash-jarrutustoiminto
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelmä varoittaa kuljettajaa. Jos järjes-
telmä päättelee, että kolarin vaara on erittäin suuri, jarrut kytkeyty-
vät automaattisesti auttamaan kolarin välttämisessä tai
törmäysnopeuden alentamisessa.
Pre-Crash Safety -turvajärjestelmä∗
∗: Joissakin malleissa
Pre-Crash Safety -turvajärjestelmä käyttää etutunnistinta havai-
takseen ajoneuvot autosi edessä. Jos järjestelmä päättelee, että
nokkakolarin vaara ajoneuvon kanssa on suuri, varoitus kehottaa
kuljettajaa tekemään väistöliikkeen ja potentiaalista jarrupainetta
lisätään auttamaan kuljettajaa välttämään kolari. Jos järjestelmä
päättelee, että nokkakolarin vaara ajoneuvon kanssa on erittäin
suuri, jarrut kytkeytyvät automaattisesti auttamaan kolarin välttä-
misessä tai kolarin törmäysvoiman pienentämisessä.
Pre-Crash Safety -turvajärjestelmän varoitus voidaan kytkeä päälle /
pois päältä katkaisimesta ja varoit uksen ajoitusta voidaan muuttaa.
( → S. 224)
OM12M54FI.book Page 221 M onday, October 30, 2017 4:43 PM

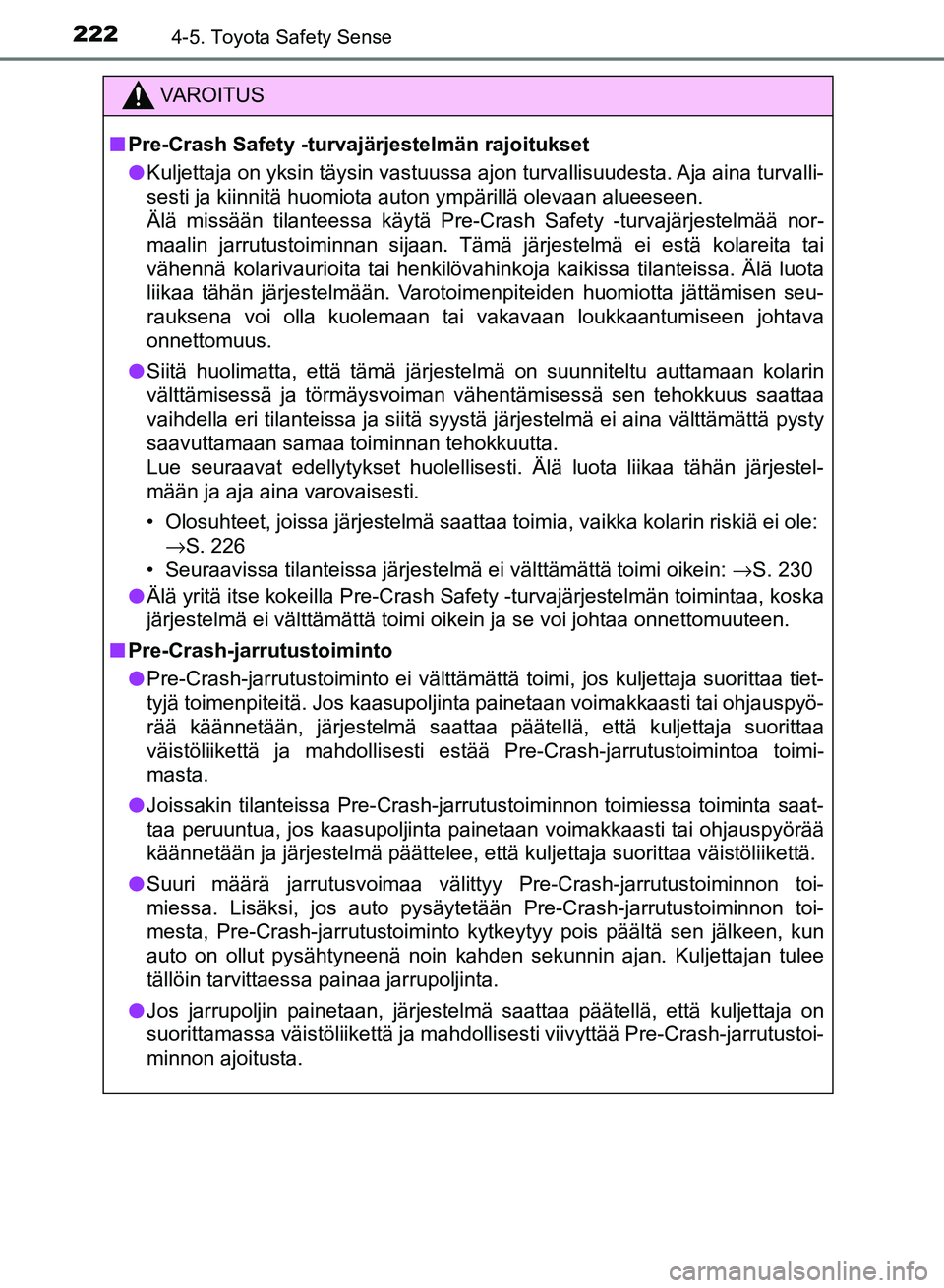

Page 222 of 618

2224-5. Toyota Safety Sense
OM12M54FI
VAROITUS
nPre-Crash Safety -turvajärjestelmän rajoitukset
l Kuljettaja on yksin täysin vastuussa ajon turvallisuudesta. Aja aina turvalli-
sesti ja kiinnitä huomiota auton ympärillä olevaan alueeseen.
Älä missään tilanteessa käytä Pre-Crash Safety -turvaj\
ärjestelmää nor-
maalin jarrutustoiminnan sijaan. Tämä järjestelmä ei estä kolareita tai
vähennä kolarivaurioita tai henkilövahinkoj a kaikissa tilanteissa. Älä luota
liikaa tähän järjestelmään. Varotoimenpiteiden huomiotta jättämisen seu-
rauksena voi olla kuolemaan tai vakavaan loukkaantumiseen johtava
onnettomuus.
l Siitä huolimatta, että tämä järjestelmä on suunniteltu\
auttamaan kolarin
välttämisessä ja törmäysvoiman vähentämisessä sen tehokkuus saattaa
vaihdella eri tilanteissa ja siitä syystä järjestelmä ei aina välttämättä pysty
saavuttamaan samaa toiminnan tehokkuutta.
Lue seuraavat edellytykset huolellisesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole:
→S. 226
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: →S. 230
l Älä yritä itse kokeilla Pre-Crash Safety -turvajärjestelmän toimintaa, koska\
järjestelmä ei välttämättä toimi oikein ja se voi johtaa onnettomuuteen.
n Pre-Crash-jarrutustoiminto
l Pre-Crash-jarrutustoiminto ei välttämättä toimi, jos kuljettaja suorittaa tiet-
tyjä toimenpiteitä. Jos kaasupoljinta painetaan voimakkaasti tai ohjauspyö-
rää käännetään, järjestelmä saattaa päätel\
lä, että kuljettaja suorittaa
väistöliikettä ja mahdollisesti est ää Pre-Crash-jarrutustoimintoa toimi-
masta.
l Joissakin tilanteissa Pre-Crash-jarrutustoiminnon toimiessa toiminta saat-
taa peruuntua, jos kaasupoljinta painetaan voimakkaasti tai ohjauspyörää
käännetään ja järjestelmä päättelee, että kuljettaja suorittaa väistöliikettä.
l Suuri määrä jarrutusvoimaa välittyy Pre-Crash-jarrutustoiminnon toi-
miessa. Lisäksi, jos auto pysäytetään Pre-Crash-jarrutustoiminnon toi-
mesta, Pre-Crash-jarrutustoiminto kytkeytyy pois päältä sen jälkeen, kun
auto on ollut pysähtyneenä noin kahden sekunnin ajan. Kuljettajan tulee
tällöin tarvittaessa painaa jarrupoljinta.
l Jos jarrupoljin painetaan, järjestelmä saattaa päätellä, että\
kuljettaja on
suorittamassa väistöliikettä ja mahdollisesti viivyttää Pre-Crash-jarrutustoi-
minnon ajoitusta.
OM12M54FI.book Page 222 M onday, October 30, 2017 4:43 PM

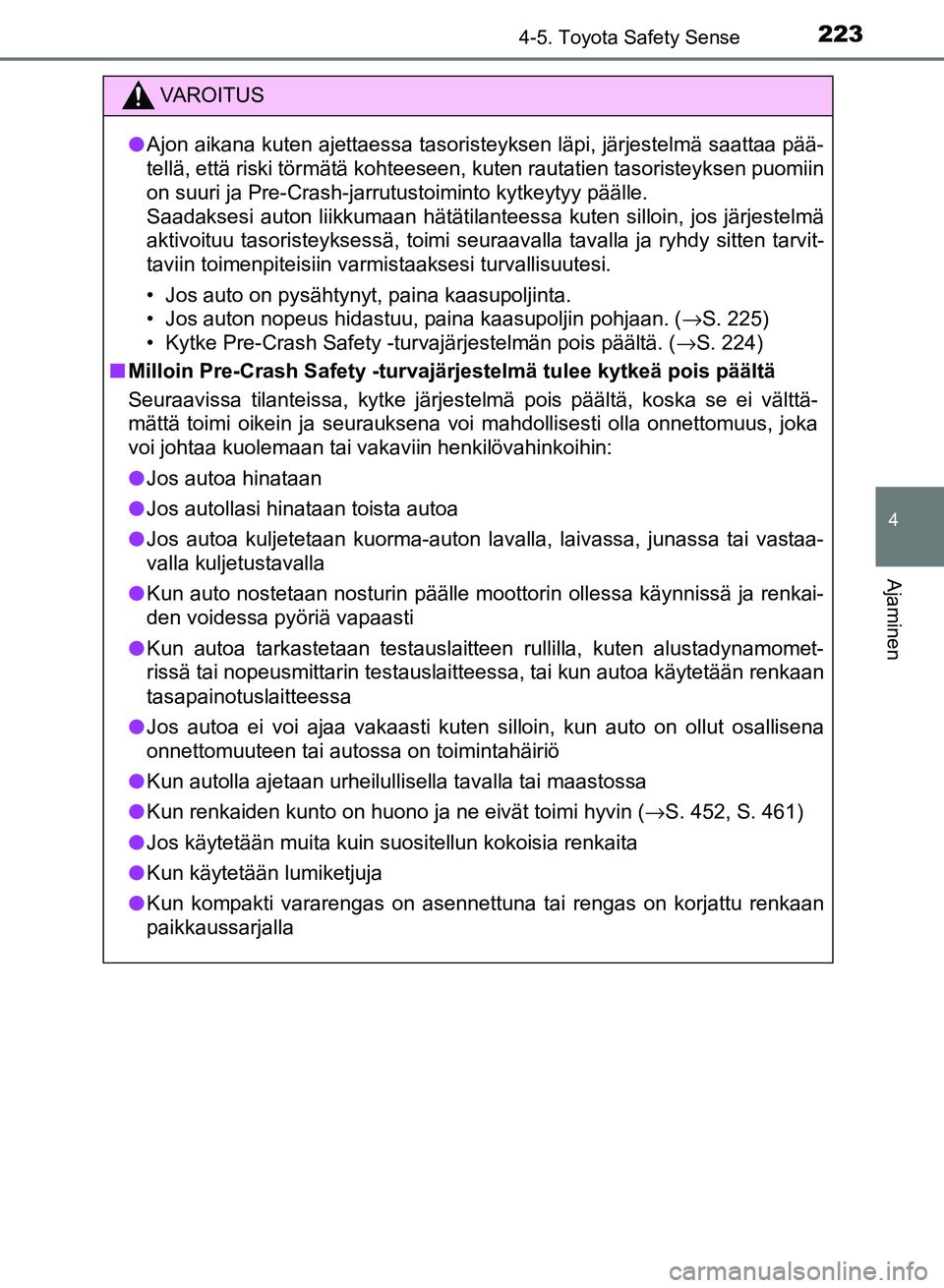

Page 223 of 618

2234-5. Toyota Safety Sense
OM12M54FI
4
Ajaminen
VAROITUS
lAjon aikana kuten ajettaessa tasoristeyksen läpi, järjestelmä saattaa pää-
tellä, että riski törmätä kohteeseen, kuten rautatien tasoristeyksen puomiin
on suuri ja Pre-Crash-jarrutustoiminto kytkeytyy päälle.
Saadaksesi auton liikkumaan hätätilanteessa kuten silloin, jos järjestelmä
aktivoituu tasoristeyksessä, toimi seuraavalla tavalla ja ryhdy sitten tarvit-
taviin toimenpiteisiin varmistaaksesi turvallisuutesi.
• Jos auto on pysähtynyt, paina kaasupoljinta.
• Jos auton nopeus hidastuu, paina kaasupoljin pohjaan. ( →S. 225)
• Kytke Pre-Crash Safety -turvajärjestelmän pois päältä. ( →S. 224)
n Milloin Pre-Crash Safety -turvajär jestelmä tulee kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjestelmä pois päältä, koska se ei välttä-
mättä toimi oikein ja seurauksena voi mahdollisesti olla onnettomuus, joka
voi johtaa kuolemaan tai vakaviin henkilövahinkoihin:
l Jos autoa hinataan
l Jos autollasi hinataan toista autoa
l Jos autoa kuljetetaan kuorma-auton lavalla, laivassa, junassa tai vastaa\
-
valla kuljetustavalla
l Kun auto nostetaan nosturin päälle moottorin ollessa käynnissä ja renkai-
den voidessa pyöriä vapaasti
l Kun autoa tarkastetaan testauslaitteen rullilla, kuten alustadynamomet-
rissä tai nopeusmittarin testauslaitteessa, tai kun autoa käytetään renkaan
tasapainotuslaitteessa
l Jos autoa ei voi ajaa vakaasti kuten silloin, kun auto on ollut osallisena
onnettomuuteen tai autossa on toimintahäiriö
l Kun autolla ajetaan urheilullisella tavalla tai maastossa
l Kun renkaiden kunto on huono ja ne eivät toimi hyvin ( →S. 452, S. 461)
l Jos käytetään muita kuin suositellun kokoisia renkaita
l Kun käytetään lumiketjuja
l Kun kompakti vararengas on asennettuna tai rengas on korjattu renkaan
paikkaussarjalla
OM12M54FI.book Page 223 M onday, October 30, 2017 4:43 PM
Page 224 of 618

2244-5. Toyota Safety Sense
OM12M54FIn
Pre-Crash Safety -turvajärjestelmän kytkeminen päälle / pois
päältä
PCS-varoitusvalo syttyy ja
viesti näkyy monitoiminäytössä.
PCS-varoitusvalo syttyy ja viesti
näkyy monitoiminäytössä, kun
järjestelmä kytketään pois
päältä.
Kytkeäksesi järjestelmän päälle,
paina PCS-katkaisinta uudel-
leen.
Pre-Crash Safety -turvajärjes-
telmä kytkeytyy päälle aina, kun
moottori käynnistetään.
n
Pre-Crash Safety -turvajärjestelmän varoituksen ajoituksen
muuttaminen
Paina PCS-katkaisinta saadaksesi esiin nykyisen varoituksen ajoi-
tusasetuksen monitoiminäytölle. Jo ka kerta, kun PCS-katkaisinta
painetaan näyttötilassa, varoituk sen ajoitus vaihtuu seuraavasti:
Jos toiminnan ajoitusta on muutettu, asetus säilyy, kun moottori seuraa-
van kerran käynnistetään.
Kaukana
Varoitus alkaa toimia aiemmin
kuin mitä oletusasetus määrit-
tää.
Keskivaiheilla
Tämä on oletusasetus.
Lähellä
Varoitus alkaa toimia myöhem-
min kuin mitä oletusasetus mää-
rittää.
Pre-Crash Safety -turvajärjestelmän asetusten muuttaminen
1
2
3
OM12M54FI.book Page 224 Monday, October 30, 2017 4:43 PM
