Page 129 of 618

1293-3. Istuimien säätö
OM12M54FI
3
Kunkin komponentin toiminta

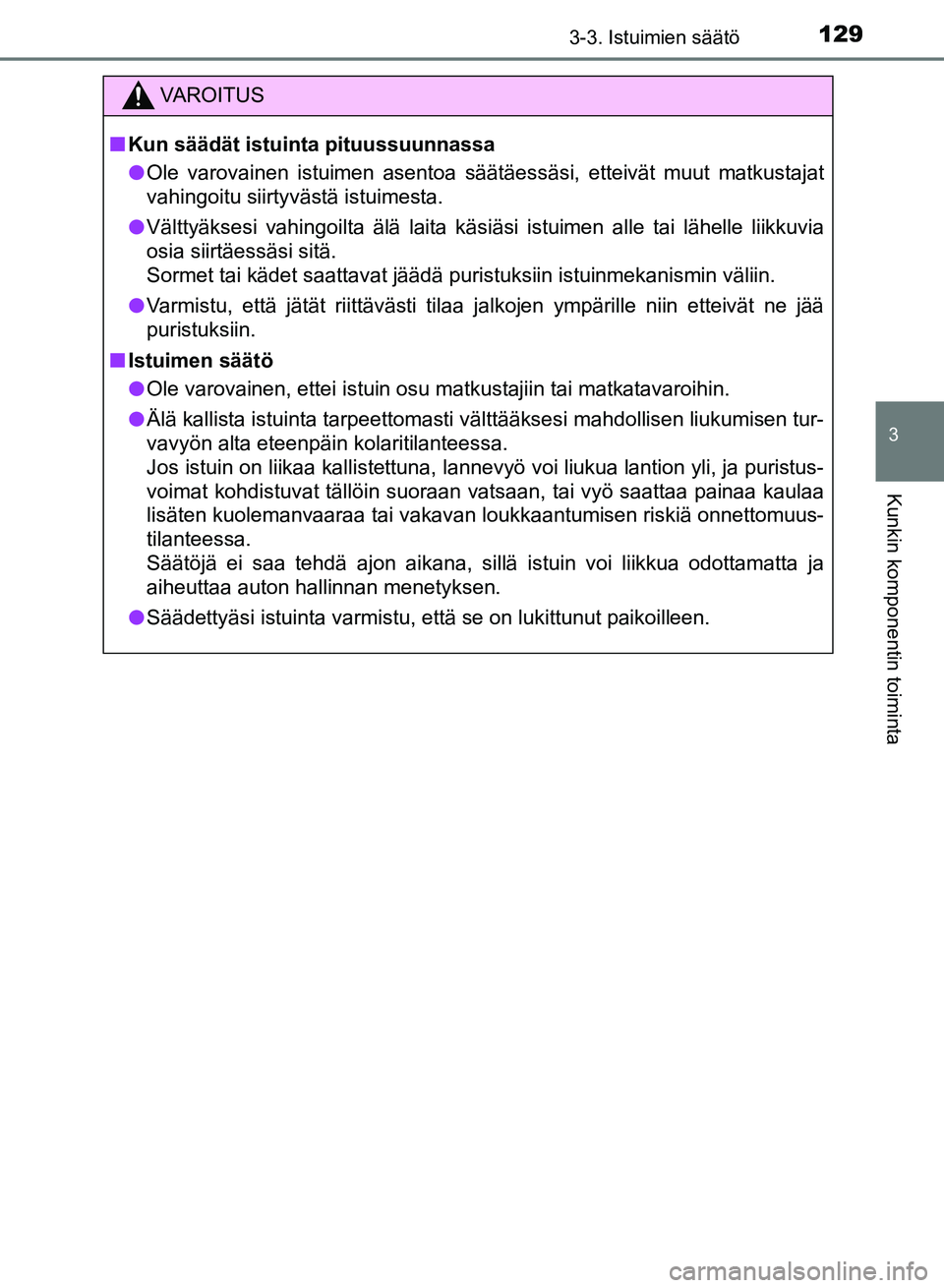

VAROITUS
nKun säädät istuinta pituussuunnassa
l Ole varovainen istuimen asentoa säätäessäsi, etteivät muut matkustajat
vahingoitu siirtyvästä istuimesta.
l Välttyäksesi vahingoilta älä laita käsiäsi istuimen alle tai lähelle liikkuvia
osia siirtäessäsi sitä.
Sormet tai kädet saattavat jäädä puristuksiin istuinmekanismin väliin.
l Varmistu, että jätät riittävästi tilaa jalkojen ympärille niin etteivät ne jää
puristuksiin.
n Istuimen säätö
l Ole varovainen, ettei istuin osu matkustajiin tai matkatavaroihin.
l Älä kallista istuinta tarpeettomasti välttääksesi mahdollisen liukumisen tur-
vavyön alta eteenpäin kolaritilanteessa.
Jos istuin on liikaa kallistettuna, lannevyö voi liukua lantion yli, ja puristus-
voimat kohdistuvat tällöin suoraan vatsaan, tai vyö saattaa painaa kaulaa
lisäten kuolemanvaaraa tai vakavan loukkaantumisen riskiä onnettomuus-
tilanteessa.
Säätöjä ei saa tehdä ajon aikana, sillä istuin voi liikkua odottamatta ja
aiheuttaa auton hallinnan menetyksen.
l Säädettyäsi istuinta varmistu, että se on lukittunut paikoilleen.
OM12M54FI.book Page 129 M onday, October 30, 2017 4:43 PM
Page 130 of 618
1303-3. Istuimien säätö
OM12M54FI

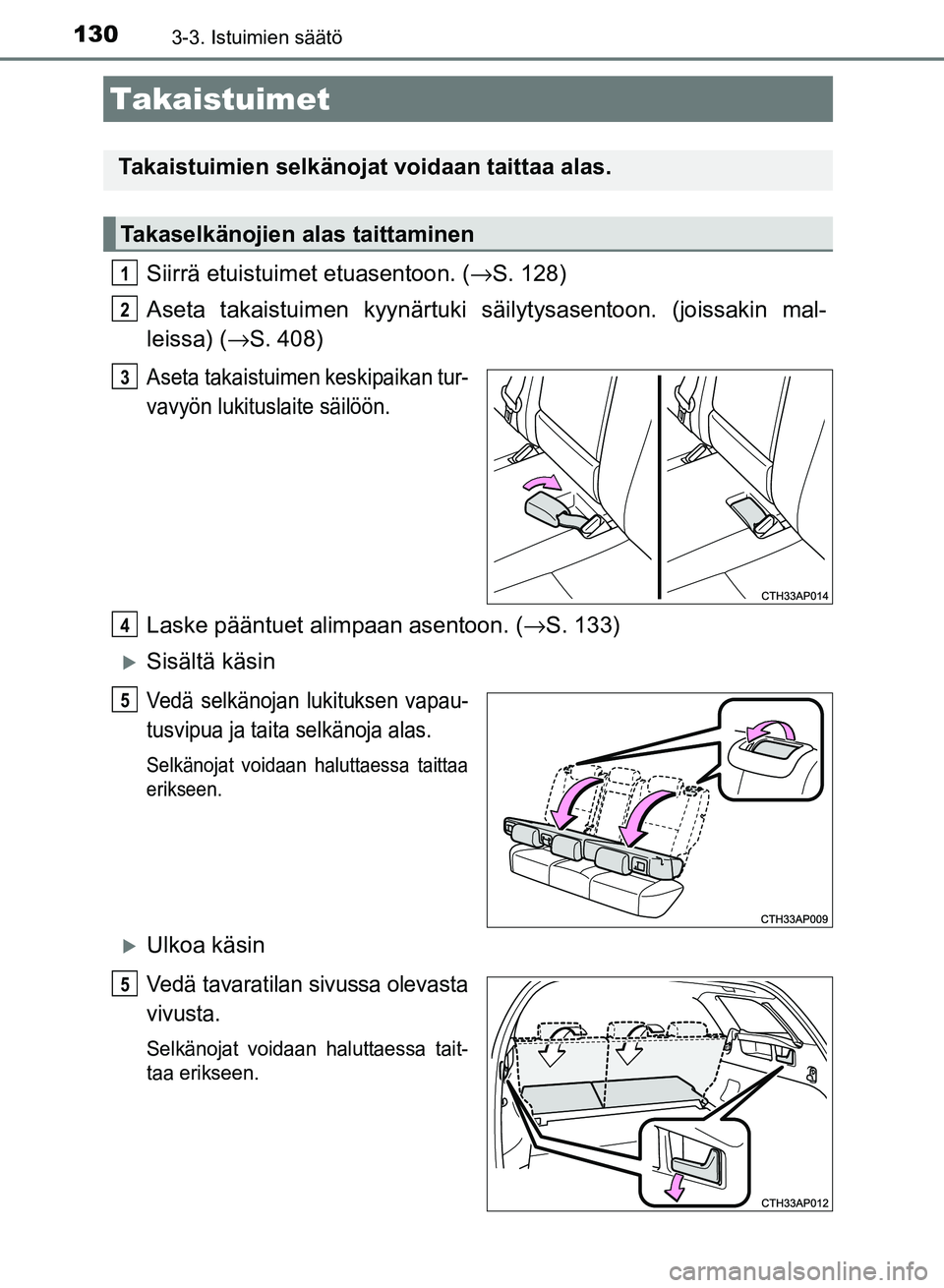

Siirrä etuistuimet etuasentoon. (→S. 128)
Aseta takaistuimen kyynärtuki sä ilytysasentoon. (joissakin mal-
leissa) ( →S. 408)
Aseta takaistuimen keskipaikan tur-
vavyön lukituslaite säilöön.
Laske pääntuet alimpaan asentoon. ( →S. 133)
Sisältä käsin
Vedä selkänojan lukituksen vapau-
tusvipua ja taita selkänoja alas.
Selkänojat voidaan haluttaessa taittaa
erikseen.
Ulkoa käsin
Vedä tavaratilan sivussa olevasta
vivusta.
Selkänojat voidaan haluttaessa tait-
taa erikseen.
Takaistuimet
Takaistuimien selkänojat voidaan taittaa alas.
Takaselkänojien alas taittaminen
1
2
3
4
5
5
OM12M54FI.book Page 130 M onday, October 30, 2017 4:43 PM
Page 131 of 618

1313-3. Istuimien säätö
OM12M54FI
3
Kunkin komponentin toiminta

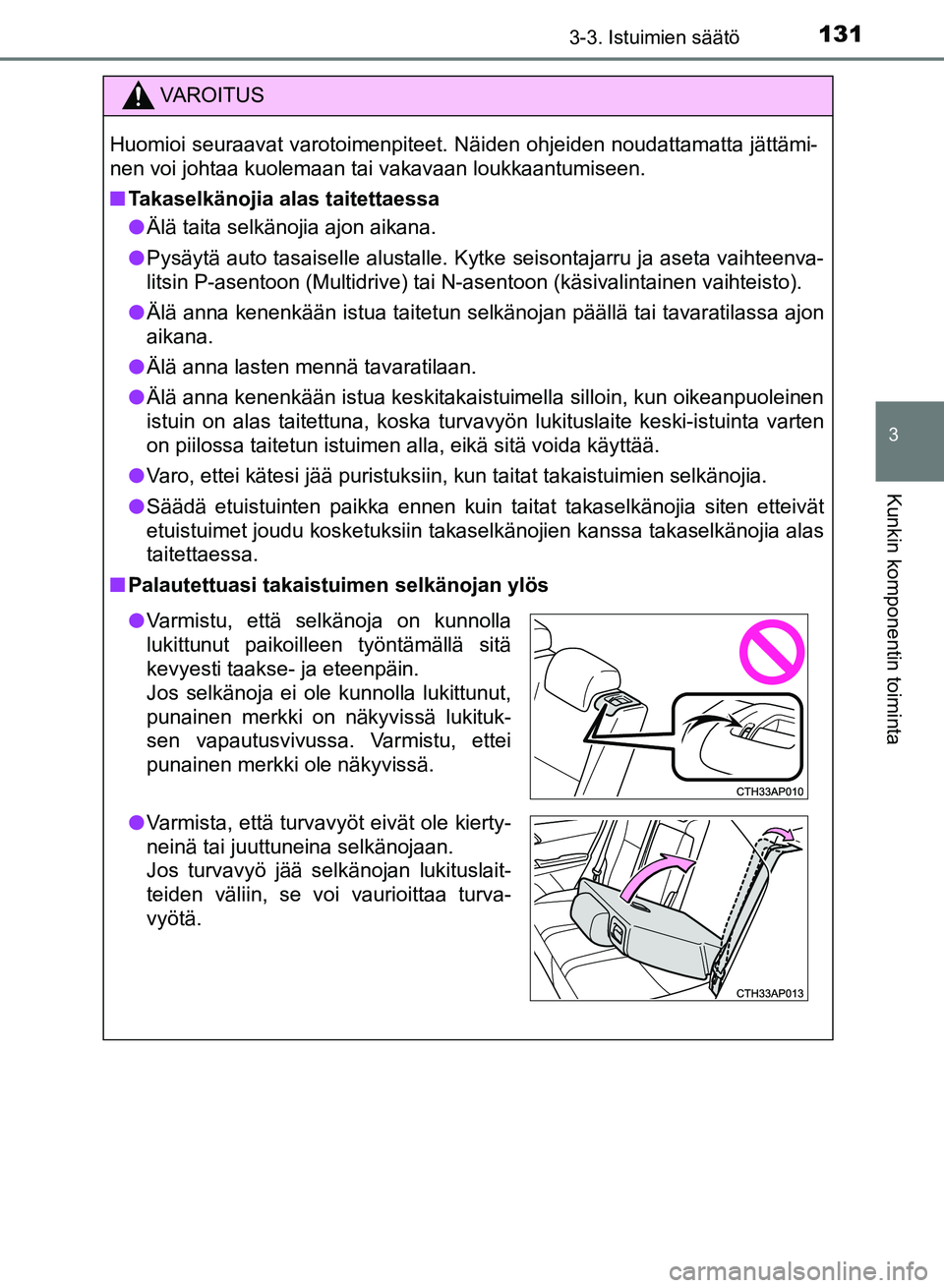

VAROITUS
Huomioi seuraavat varotoimenpiteet. Näiden ohjeiden noudattamatta jättämi-
nen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
nTakaselkänojia alas taitettaessa
l Älä taita selkänojia ajon aikana.
l Pysäytä auto tasaiselle alustalle. Kytke seisontajarru ja aseta vaihteenva-
litsin P-asentoon (Multidrive) tai N-asentoon (käsivalintainen vaihteisto).
l Älä anna kenenkään istua taitetun selkänojan päällä tai tavaratilassa ajon
aikana.
l Älä anna lasten mennä tavaratilaan.
l Älä anna kenenkään istua keskitakaistuimella silloin, kun oikeanpuoleinen
istuin on alas taitettuna, koska turvavyön lukituslaite keski-istuinta varten
on piilossa taitetun istuimen alla, eikä sitä voida käyttää.
l Varo, ettei kätesi jää puristuksiin, kun taitat takaistuimien selkänojia.
l Säädä etuistuinten paikka ennen kuin taitat takaselkänojia siten etteivät
etuistuimet joudu kosketuksiin takaselkänojien kanssa takaselkänojia alas
taitettaessa.
n Palautettuasi takaistuimen selkänojan ylös
l Varmistu, että selkänoja on kunnolla
lukittunut paikoilleen työntämällä sitä
kevyesti taakse- ja eteenpäin.
Jos selkänoja ei ole kunnolla lukittunut,
punainen merkki on näkyvissä lukituk-
sen vapautusvivussa. Varmistu, ettei
punainen merkki ole näkyvissä.
l Varmista, että turvavyöt eivät ole kierty-
neinä tai juuttuneina selkänojaan.
Jos turvavyö jää selkänojan lukituslait-
teiden väliin, se voi vaurioittaa turva-
vyötä.
OM12M54FI.book Page 131 M onday, October 30, 2017 4:43 PM
Page 132 of 618
1323-3. Istuimien säätö
OM12M54FI

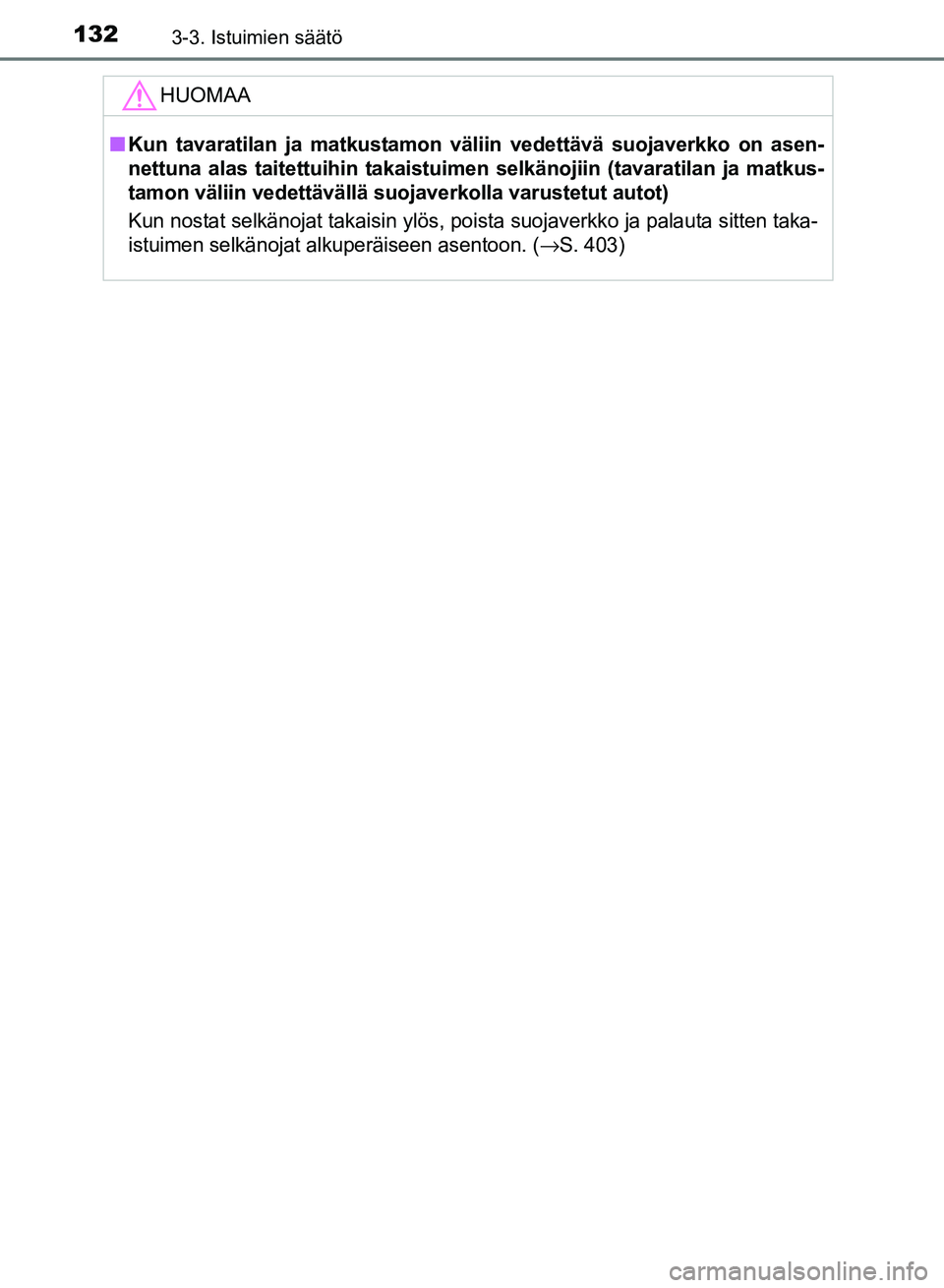

HUOMAA
nKun tavaratilan ja matkustamon väliin vedettävä suojaverkko on asen-
nettuna alas taitettuihin takaistuime n selkänojiin (tavaratilan ja matkus-
tamon väliin vedettävällä suojaverkolla varustetut autot)
Kun nostat selkänojat takaisin ylös, pois ta suojaverkko ja palauta sitten taka-
istuimen selkänojat alkuperäiseen asentoon. (
→S. 403)
OM12M54FI.book Page 132 M onday, October 30, 2017 4:43 PM
Page 133 of 618
1333-3. Istuimien säätö
OM12M54FI
3
Kunkin komponentin toiminta

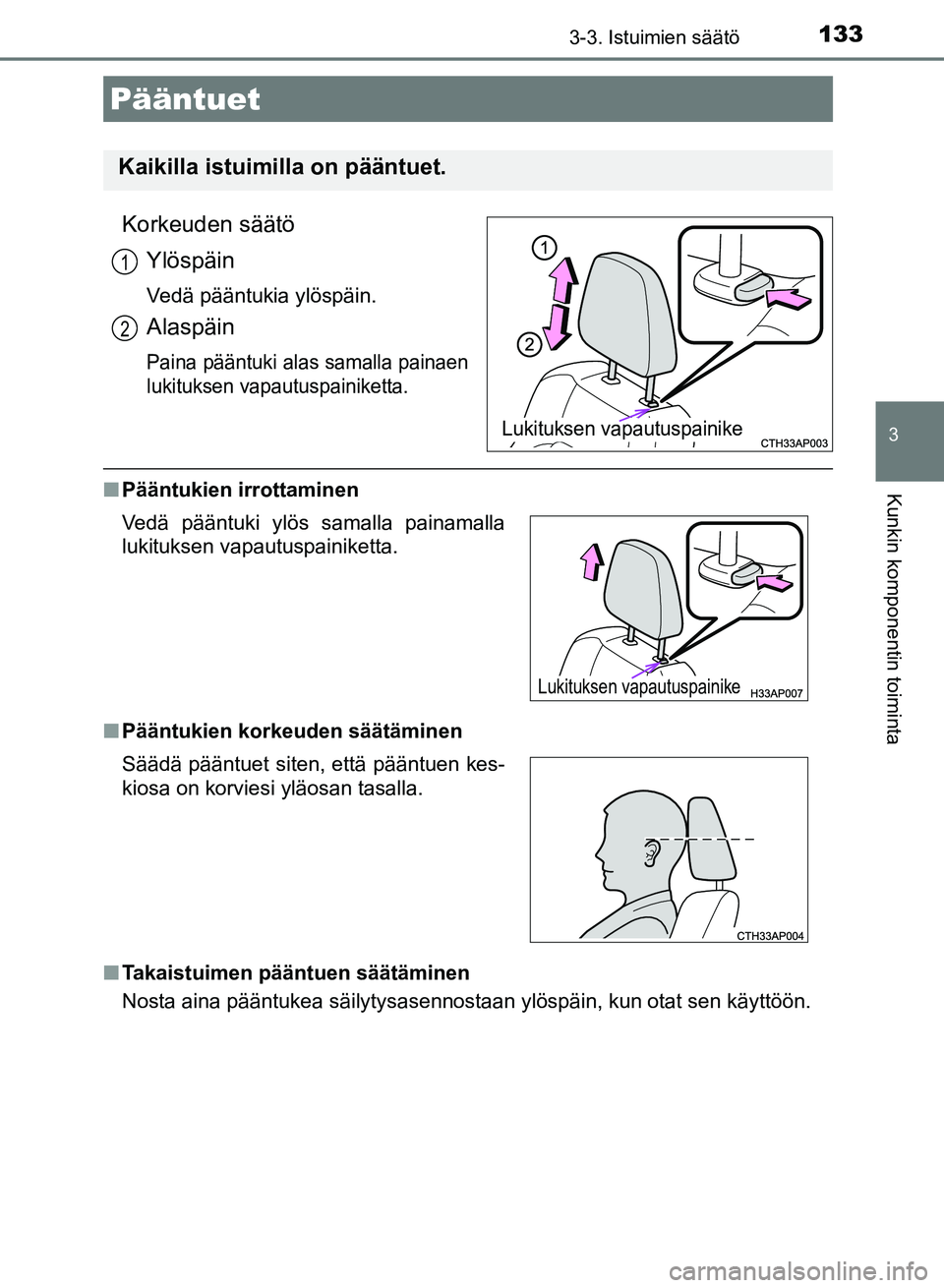

Korkeuden säätöYlöspäin
Vedä pääntukia ylöspäin.
Alaspäin
Paina pääntuki alas samalla painaen
lukituksen vapaut uspainiketta.
nPääntukien irrottaminen
n Pääntukien korkeuden säätäminen
n Takaistuimen pääntuen säätäminen
Nosta aina pääntukea säilytysasennostaan ylöspäin, kun otat sen käyttöön.
Pääntuet
Kaikilla istuimilla on pääntuet.
Lukituksen vapautuspainike
1
2
Vedä pääntuki ylös samalla painamalla
lukituksen vapautuspainiketta.
Säädä pääntuet siten, että pääntuen kes-
kiosa on korviesi yläosan tasalla.
Lukituksen vapautuspainike
OM12M54FI.book Page 133 M onday, October 30, 2017 4:43 PM
Page 134 of 618
1343-3. Istuimien säätö
OM12M54FI

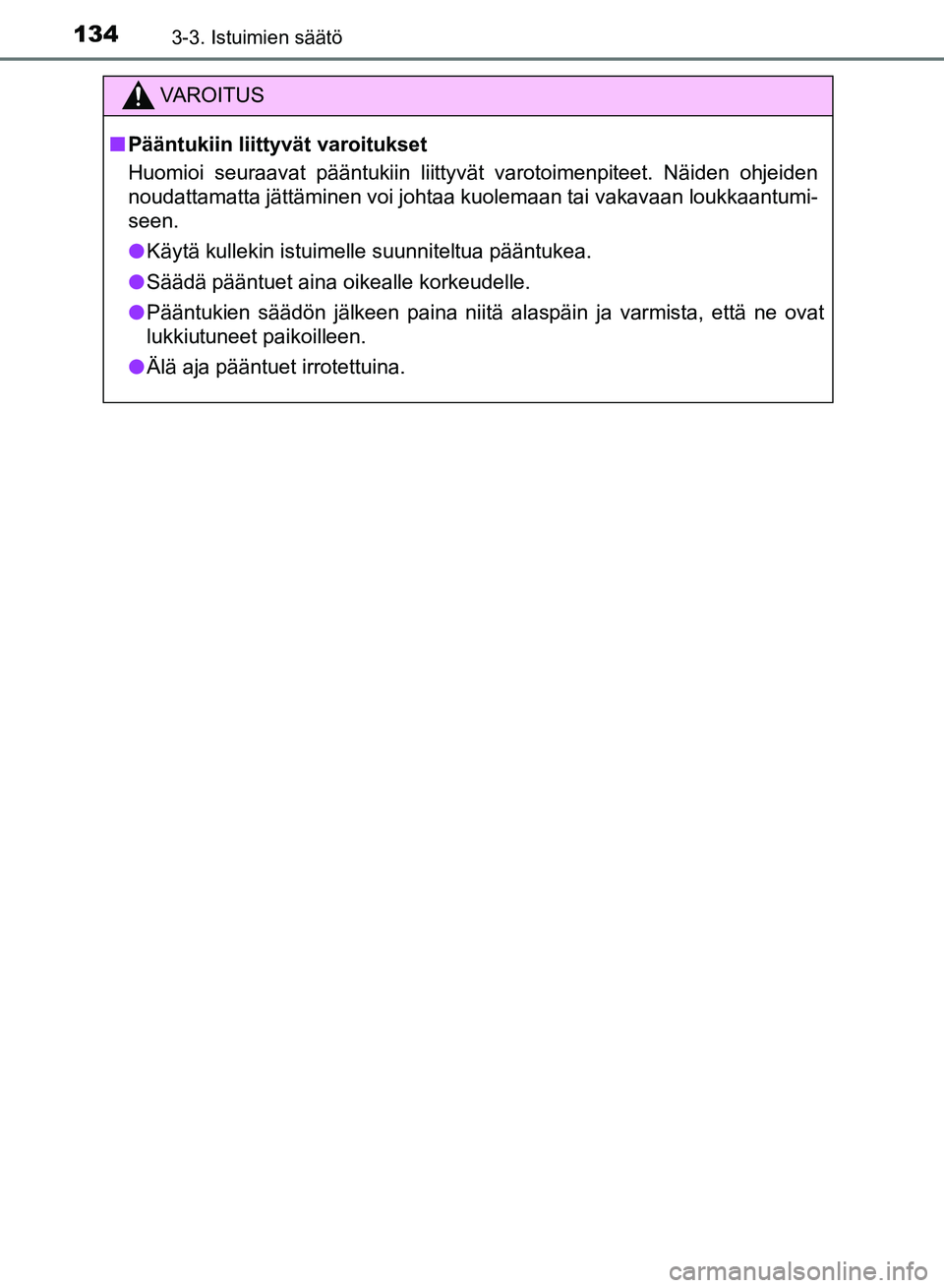

VAROITUS
nPääntukiin liittyvät varoitukset
Huomioi seuraavat pääntukiin liittyvät varotoimenpiteet. Näiden ohjeiden
noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumi-
seen.
l Käytä kullekin istuimelle suunniteltua pääntukea.
l Säädä pääntuet aina oikealle korkeudelle.
l Pääntukien säädön jälkeen paina niitä alaspäin ja varmista, että ne ovat
lukkiutuneet paikoilleen.
l Älä aja pääntuet irrotettuina.
OM12M54FI.book Page 134 M onday, October 30, 2017 4:43 PM
Page 135 of 618
135
OM12M54FI
3
Kunkin komponentin toiminta

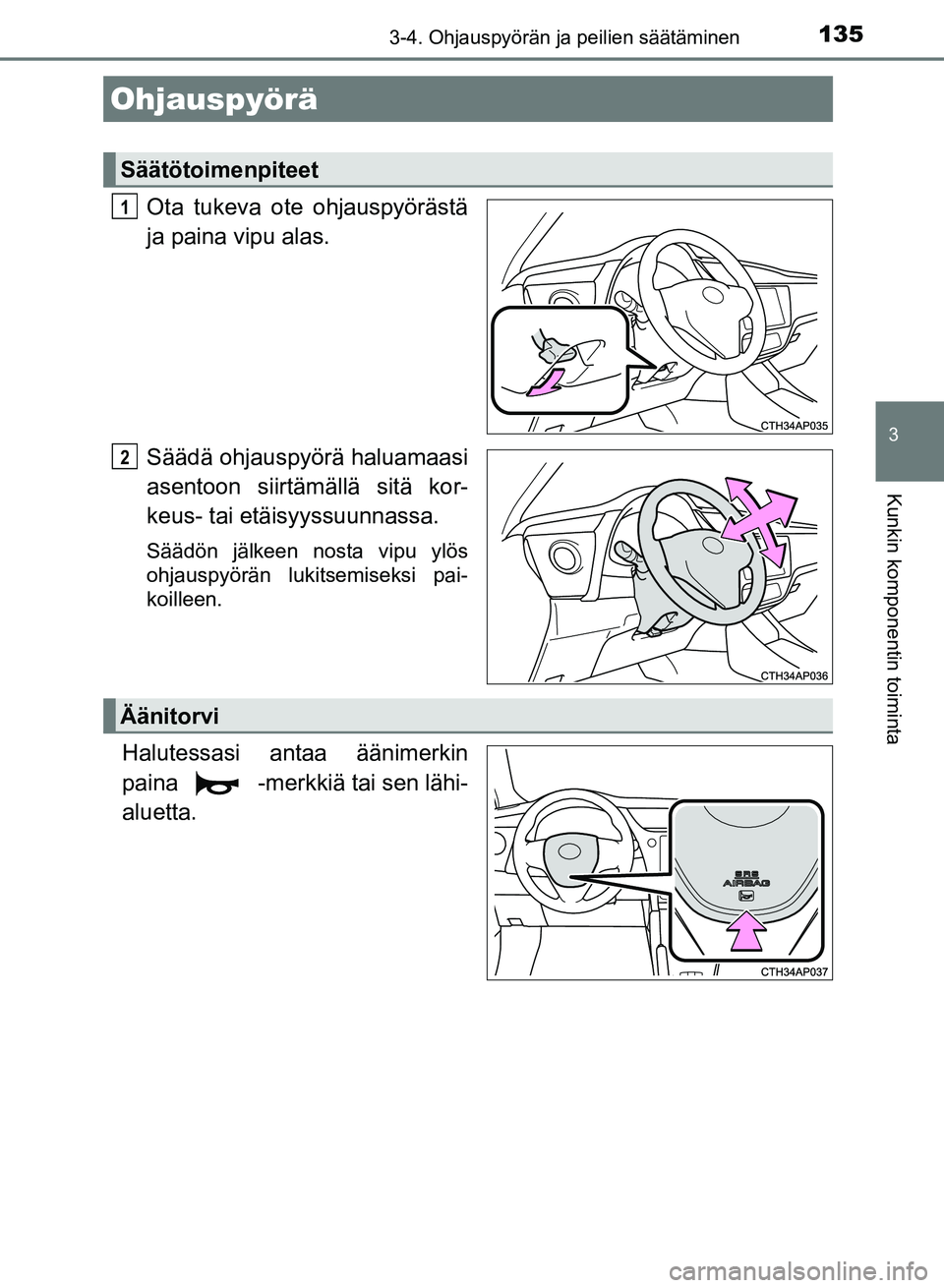

3-4. Ohjauspyörän ja peilien säätäminen
Ota tukeva ote ohjauspyörästä
ja paina vipu alas.
Säädä ohjauspyörä haluamaasi
asentoon siirtämällä sitä kor-
keus- tai etäisyyssuunnassa.
Säädön jälkeen nosta vipu ylös
ohjauspyörän lukitsemiseksi pai-
koilleen.
Halutessasi antaa äänimerkin
paina -merkkiä tai sen lähi-
aluetta.
Ohjauspyörä
Säätötoimenpiteet
1
2
Äänitorvi
OM12M54FI.book Page 135 Monday, October 30, 2017 4:43 PM
Page 136 of 618
1363-4. Ohjauspyörän ja peilien säätäminen
OM12M54FI

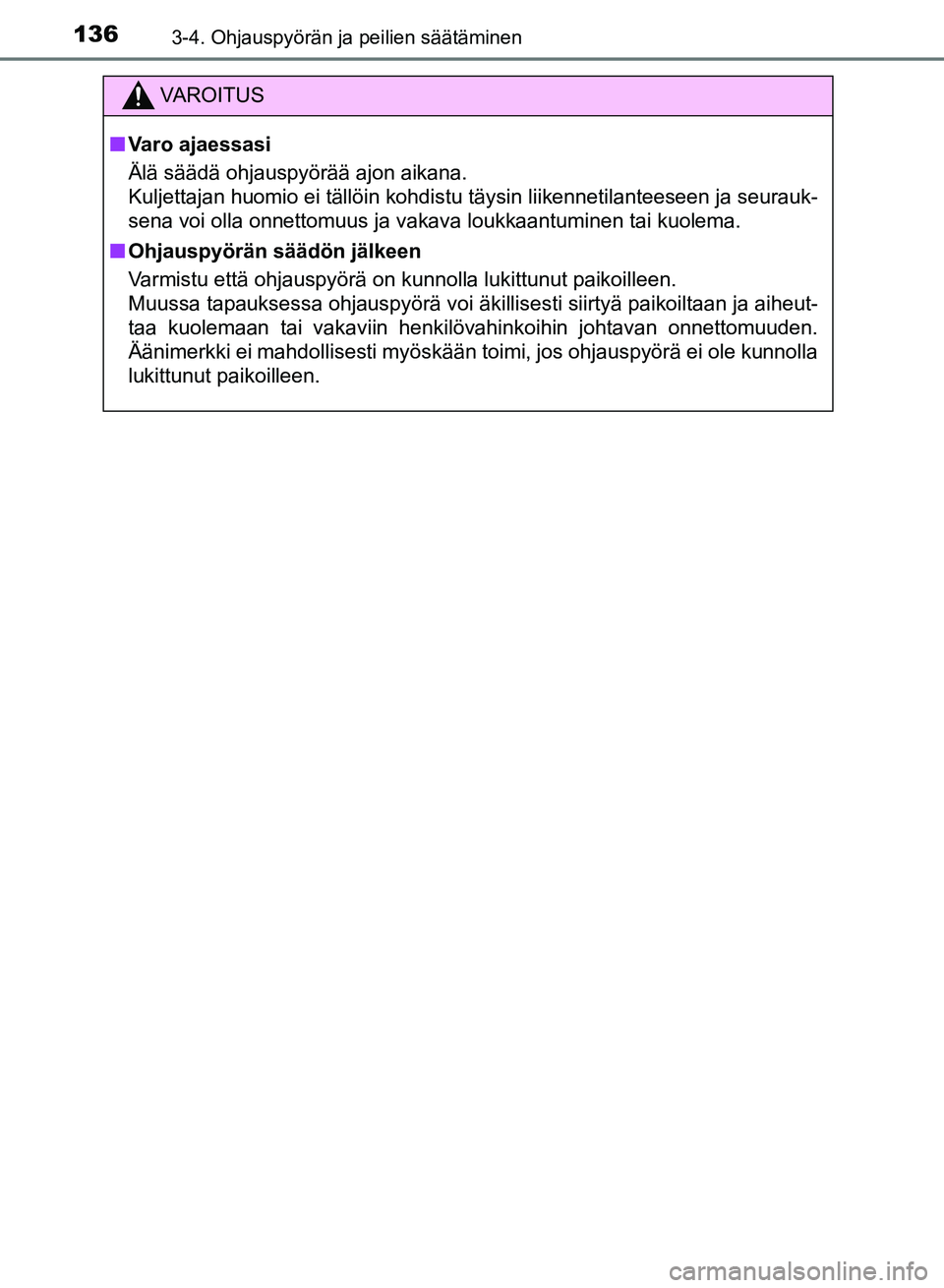

VAROITUS
nVaro ajaessasi
Älä säädä ohjauspyörää ajon aikana.
Kuljettajan huomio ei tällöin kohdistu täysin liikennetilanteeseen ja seurauk-
sena voi olla onnettomuus ja vakava loukkaantuminen tai kuolema.
n Ohjauspyörän säädön jälkeen
Varmistu että ohjauspyörä on kunnolla lukittunut paikoilleen.
Muussa tapauksessa ohjauspyörä voi äkillisesti siirtyä paikoiltaan ja aiheut-
taa kuolemaan tai vakaviin henkilövahinkoihin johtavan onnettomuuden.
Äänimerkki ei mahdollisesti myöskään toimi, jos ohjauspyörä ei ole kunnolla
lukittunut paikoilleen.
OM12M54FI.book Page 136 M onday, October 30, 2017 4:43 PM
