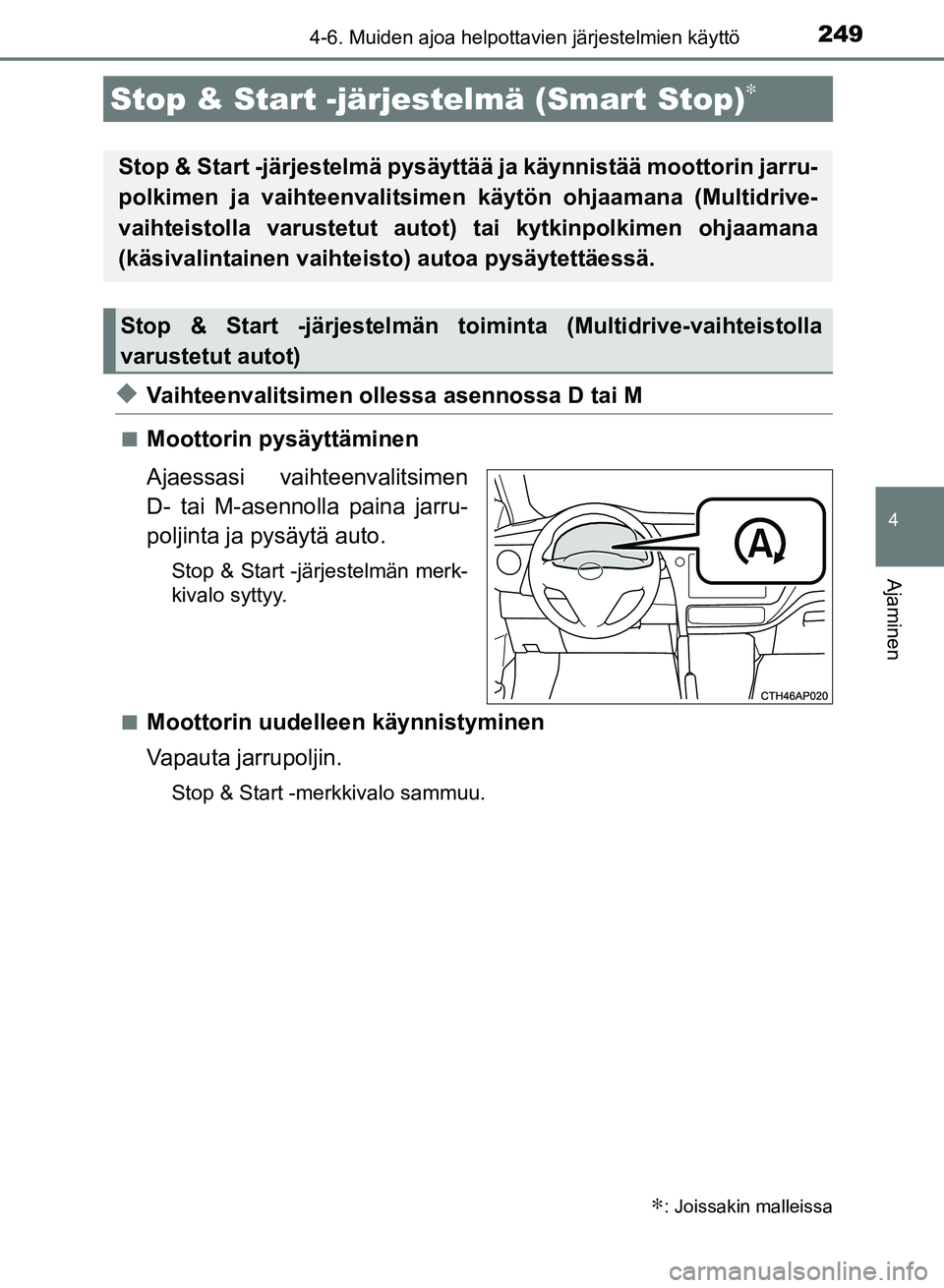

Page 249 of 618
249
OM12M54FI
4
Ajaminen
4-6. Muiden ajoa helpottavien järjestelmien käyttö
uVaihteenvalitsimen ollessa asennossa D tai M
nMoottorin pysäyttäminen
Ajaessasi vaihteenvalitsimen
D- tai M-asennolla paina jarru-
poljinta ja pysäytä auto.
Stop & Start -järjestelmän merk-
kivalo syttyy.
n
Moottorin uudelleen käynnistyminen
Vapauta jarrupoljin.
Stop & Start -merkkivalo sammuu.
Stop & Start -järje stelmä (Smart Stop)∗
∗: Joissakin malleissa
Stop & Start -järjestelmä pysäyttää ja käynnistää moottorin jarru-
polkimen ja vaihteenvalitsime n käytön ohjaamana (Multidrive-
vaihteistolla varustetut auto t) tai kytkinpolkimen ohjaamana
(käsivalintainen vaihteisto) autoa pysäytettäessä.
Stop & Start -järjestelmän toim inta (Multidrive-vaihteistolla
varustetut autot)
OM12M54FI.book Page 249 M onday, October 30, 2017 4:43 PM
Page 250 of 618

2504-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M54FI
uJos vaihteenvalitsin siirretään P- tai N-asentoon
nMoottorin pysäyttäminenPaina jarrupoljinta ja pysäytä
auto.
Siirrä vaihteenvalitsin P- tai
N-asentoon ( →S. 186)
Stop & Start -järjestelmän merk-
kivalo syttyy.
Jos vaihteenvalitsin siirretään P-
asennosta N-asentoon tai D-
asennosta M-asentoon, kun
Stop & Start -järjestelmä on
pysäyttänyt moottorin, moottori
ei käynnisty.
n
Moottorin uudelleen käynnistyminen
Siirrä vaihteenvalitsin asentoon D, M tai R. (→S. 186)
Paina jarrupoljinta siirtäessäsi vaihteenvalitsinta.
Stop & Start -merkkivalo sammuu.
n
Moottorin pysäyttäminen Paina jarrupoljin ta kytkinpol-
jin täysin pohjaan painettuna
ja pysäytä auto.
Siirrä vaihteenvalitsin N-asen-
toon (
→S. 193), ja vapauta
kytkinpoljin.
Stop & Start -järjestelmän merk-
kivalo syttyy.
n
Moottorin uudelleen käynnistyminen
Tarkasta, että vaihteenvalitsin on N-asennossa ja paina kytkinpol-
jinta.
Stop & Start -merkkivalo sammuu.
1
2
Stop & Start -järjestelmän toiminta
(käsivalintaisella vaihteistolla varustetut autot)
1
2
OM12M54FI.book Page 250 M onday, October 30, 2017 4:43 PM

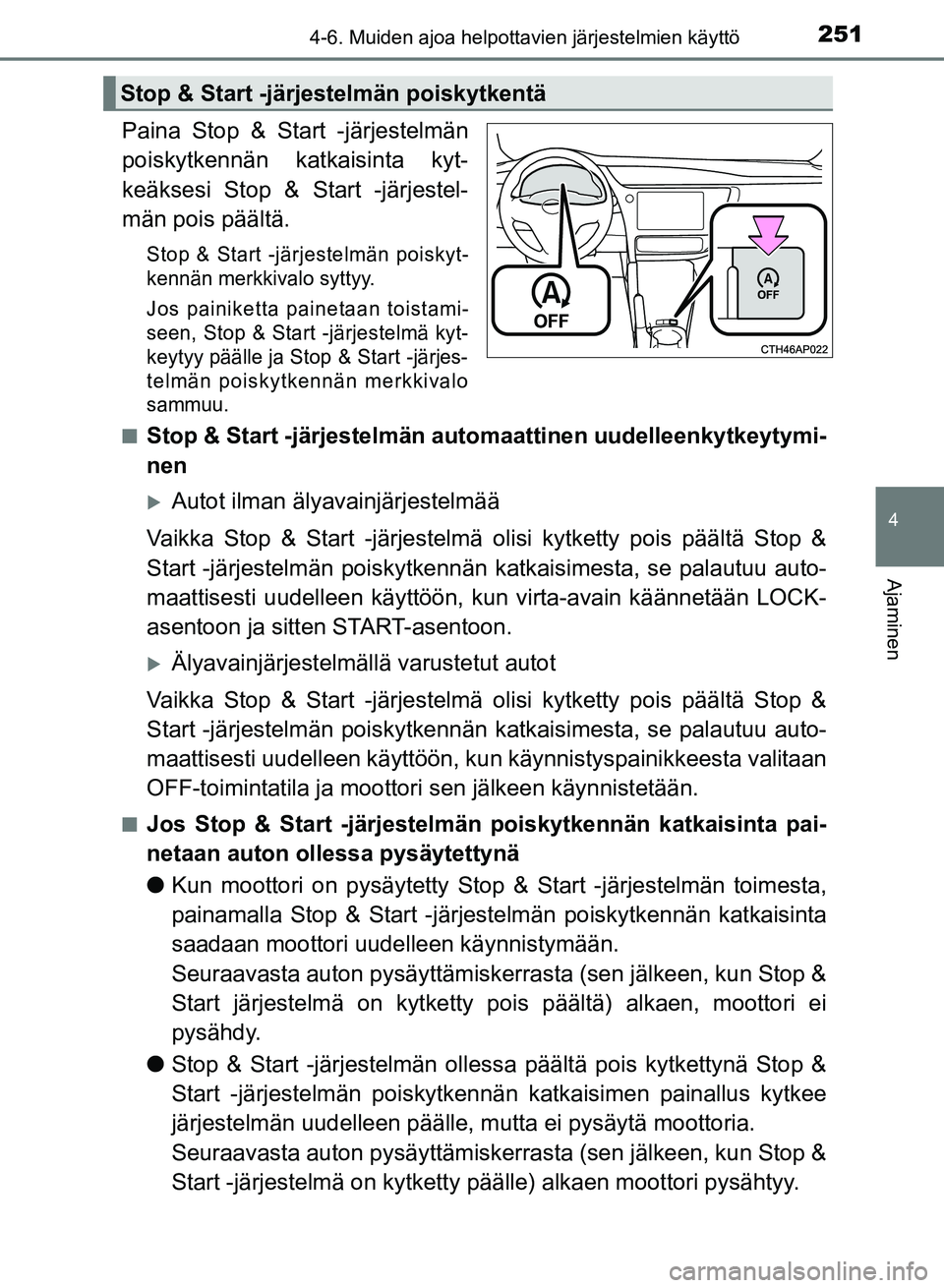

Page 251 of 618

2514-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M54FI
4
Ajaminen
Paina Stop & Start -järjestelmän
poiskytkennän katkaisinta kyt-
keäksesi Stop & Start -järjestel-
män pois päältä.
Stop & Start -järjestelmän poiskyt-
kennän merkkivalo syttyy.
Jos painiketta painetaan toistami-
seen, Stop & Start -järjestelmä kyt-
keytyy päälle ja Stop & Start -järjes-
telmän poiskytkennän merkkivalo
sammuu.
nStop & Start -järjestelmän automaattinen uudelleenkytkeytymi-
nen
Autot ilman älyavainjärjestelmää
Vaikka Stop & Start -järjestelmä olisi kytketty pois päältä Stop &
Start -järjestelmän poiskytkennän ka tkaisimesta, se palautuu auto-
maattisesti uudelleen käyttöön, kun virta-avain käännetään LOCK-
asentoon ja sitten START-asentoon.
Älyavainjärjestelmällä varustetut autot
Vaikka Stop & Start -järjestelmä olisi kytketty pois päältä Stop &
Start -järjestelmän poiskytkennän ka tkaisimesta, se palautuu auto-
maattisesti uudelleen käyttöön, ku n käynnistyspainikkeesta valitaan
OFF-toimintatila ja moottori sen jälkeen käynnistetään.
nJos Stop & Start -järjestelmän poiskytkennän katkaisinta pai-
netaan auton ollessa pysäytettynä
l Kun moottori on pysäytetty Stop & Start -järjestelmän toimesta,
painamalla Stop & Start -järje stelmän poiskytkennän katkaisinta
saadaan moottori uudelleen käynnistymään.
Seuraavasta auton pysäyttämiskerra sta (sen jälkeen, kun Stop &
Start järjestelmä on kytketty poi s päältä) alkaen, moottori ei
pysähdy.
l Stop & Start -järjestelmän olless a päältä pois kytkettynä Stop &
Start -järjestelmän poiskytkennä n katkaisimen painallus kytkee
järjestelmän uudelleen päälle, mutta ei pysäytä moottoria.
Seuraavasta auton pysäyttämiskerra sta (sen jälkeen, kun Stop &
Start -järjestelmä on kytketty päälle) alkaen moottori pysähtyy.
Stop & Start -järjestelmän poiskytkentä
OM12M54FI.book Page 251 M onday, October 30, 2017 4:43 PM

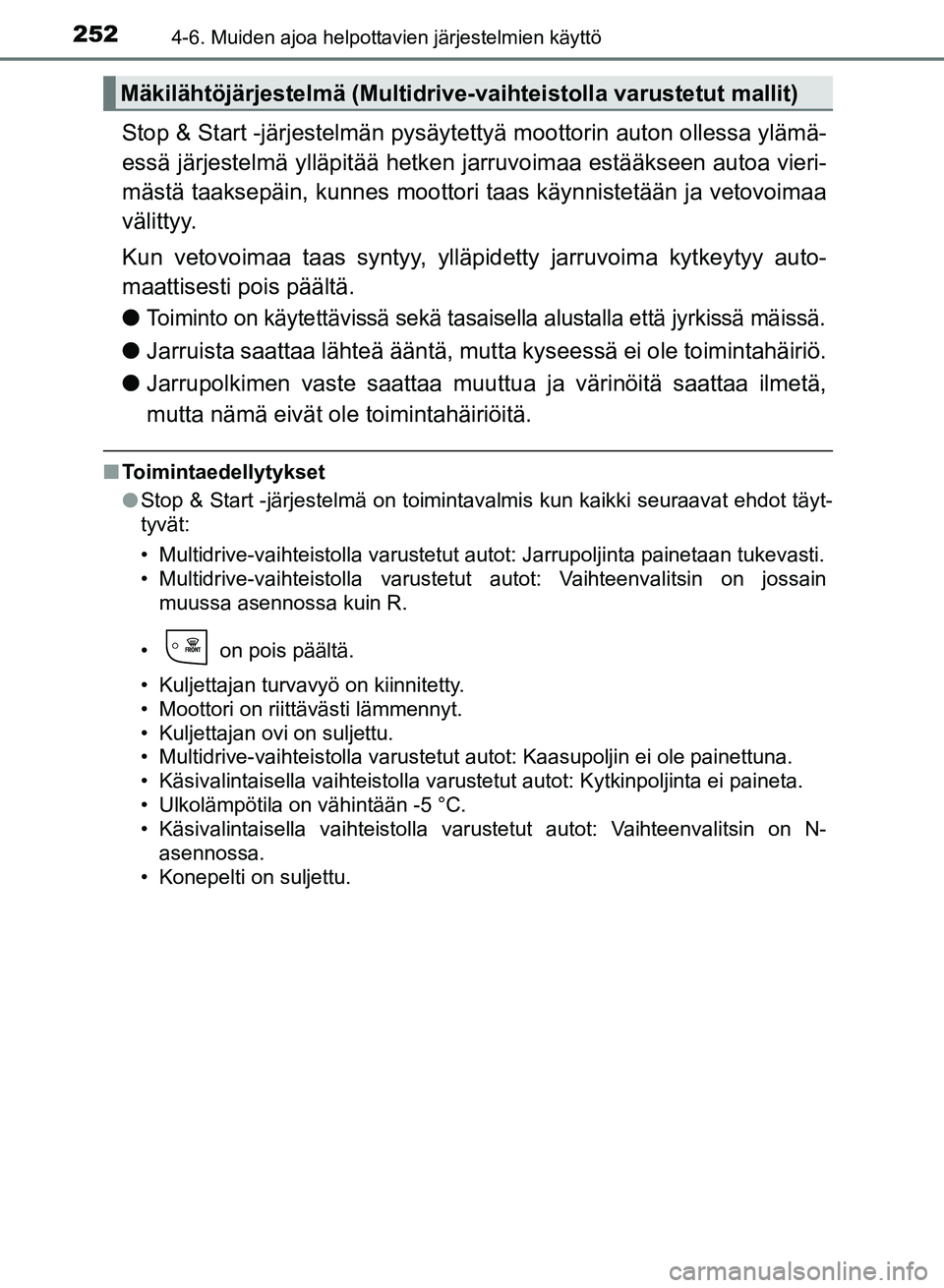

Page 252 of 618

2524-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M54FI
Stop & Start -järjestelmän pysäytettyä moottorin auton ollessa ylämä-
essä järjestelmä ylläpitää hetken jarruvoimaa estääkseen autoa vieri-
mästä taaksepäin, kunnes moottori taas käynnistetään ja vetovoimaa
välittyy.
Kun vetovoimaa taas syntyy, yllä pidetty jarruvoima kytkeytyy auto-
maattisesti pois päältä.
l
Toiminto on käytettävissä sekä tasaisel la alustalla että jyrkissä mäissä.
lJarruista saattaa lähteä ääntä, mutta kyseessä ei ole toimintahäiriö.
l Jarrupolkimen vaste saattaa muuttu a ja värinöitä saattaa ilmetä,
mutta nämä eivät ole toimintahäiriöitä.
n Toimintaedellytykset
lStop & Start -järjestelmä on toimintavalmis kun kaikki seuraavat ehdot täyt-
tyvät:
• Multidrive-vaihteistolla varustetut autot: Jarrupoljinta painetaan tukevasti.
• Multidrive-vaihteistolla varustetut autot: Vaihteenvalitsin on jossain
muussa asennossa kuin R.
• on pois päältä.
• Kuljettajan turvavyö on kiinnitetty.
• Moottori on riittävästi lämmennyt.
• Kuljettajan ovi on suljettu.
• Multidrive-vaihteistolla varustetut autot: Kaasupoljin ei ole painettuna.
• Käsivalintaisella vaihteistolla varustetut autot: Kytkinpoljinta ei paineta.
• Ulkolämpötila on vähintään -5 °C.
• Käsivalintaisella vaihteistolla varustetut autot: Vaihteenvalitsin on N- asennossa.
• Konepelti on suljettu.
Mäkilähtöjärjestelmä (Multidrive- vaihteistolla varustetut mallit)
OM12M54FI.book Page 252 Monday, October 30, 2017 4:43 PM

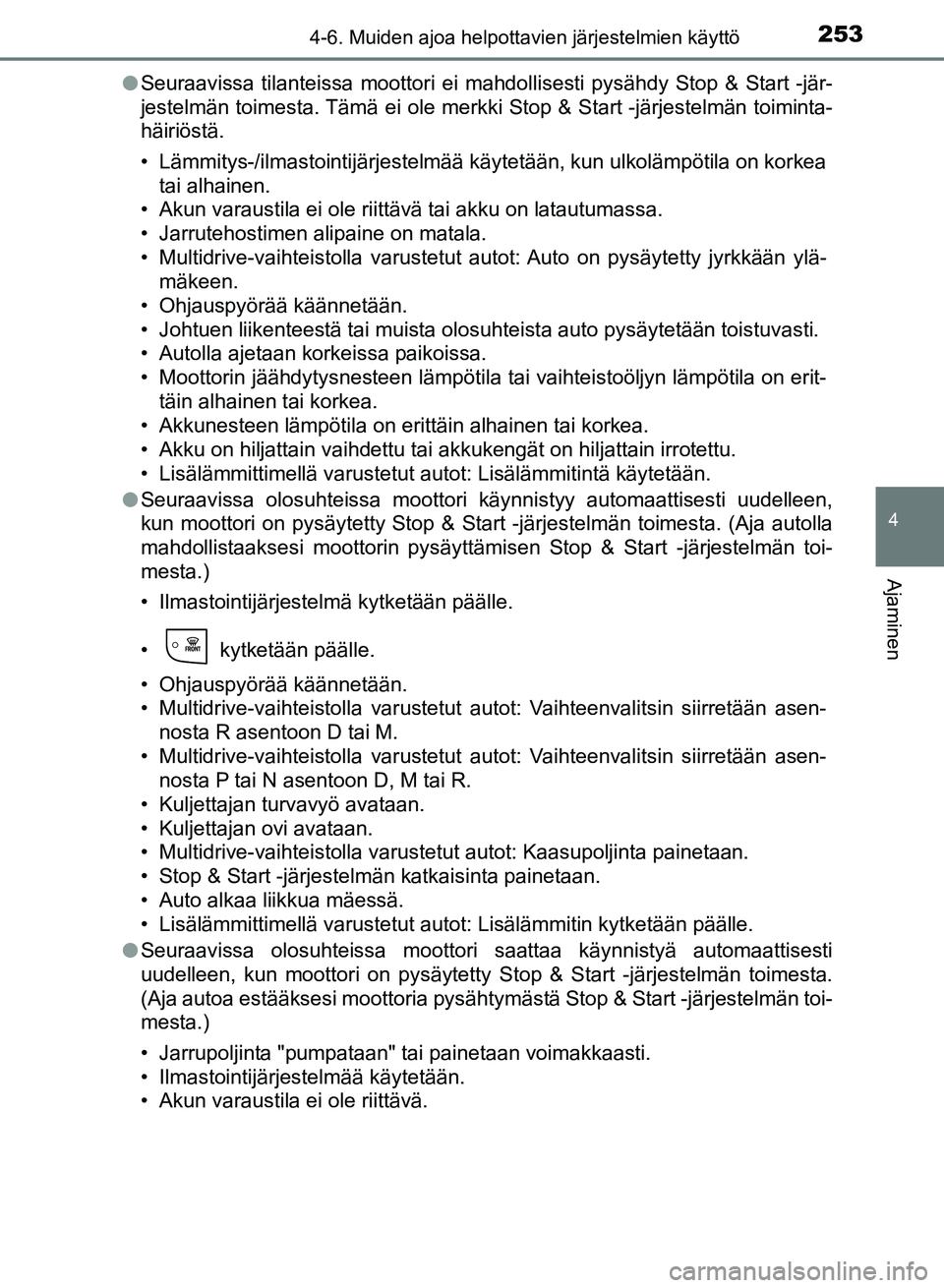

Page 253 of 618

2534-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M54FI
4
Ajaminen
lSeuraavissa tilanteissa moottori ei mahdollisesti pysähdy Stop & Start -jär-
jestelmän toimesta. Tämä ei ole merkki Stop & Start -järjestelmän toiminta-
häiriöstä.
• Lämmitys-/ilmastointijärjestelmää käytetään, kun ul\
kolämpötila on korkea
tai alhainen.
• Akun varaustila ei ole riittävä tai akku on latautumassa.
• Jarrutehostimen alipaine on matala.
• Multidrive-vaihteistolla varustetut autot: Auto on pysäytetty jyrkkään ylä- mäkeen.
• Ohjauspyörää käännetään.
• Johtuen liikenteestä tai muista olosuhteista auto pysäytetään toistuvasti.
• Autolla ajetaan korkeissa paikoissa.
• Moottorin jäähdytysnesteen lämpötila tai vaihteistoöljyn lämpötila on erit- täin alhainen tai korkea.
• Akkunesteen lämpötila on erittäin alhainen tai korkea.
• Akku on hiljattain vaihdettu tai akkukengät on hiljattain irrotettu.
• Lisälämmittimellä varustetut autot: Lisälämmitintä käytetään.
l Seuraavissa olosuhteissa moottori käynnistyy automaattisesti uudelleen,
kun moottori on pysäytetty Stop & Start -järjestelmän toimesta. (Aja autolla
mahdollistaaksesi moottorin pysäyttämisen Stop & Start -järjestelmän toi-
mesta.)
• Ilmastointijärjestelmä kytketään päälle.
• kytketään päälle.
• Ohjauspyörää käännetään.
• Multidrive-vaihteistolla varustetut autot: Vaihteenvalitsin siirretään asen-
nosta R asentoon D tai M.
• Multidrive-vaihteistolla varustetut autot: Vaihteenvalitsin siirretään asen- nosta P tai N asentoon D, M tai R.
• Kuljettajan turvavyö avataan.
• Kuljettajan ovi avataan.
• Multidrive-vaihteistolla varustetut autot: Kaasupoljinta painetaan.
• Stop & Start -järjestelmän katkaisinta painetaan.
• Auto alkaa liikkua mäessä.
• Lisälämmittimellä varustetut autot: Lisälämmitin kytketään päälle.
l Seuraavissa olosuhteissa moottori saattaa käynnistyä automaattisesti
uudelleen, kun moottori on pysäytetty Stop & Start -järjestelmän toimesta.
(Aja autoa estääksesi moottoria pysähtymästä Stop & Start -järjestelmän toi-
mesta.)
• Jarrupoljinta "pumpataan" tai painetaan voimakkaasti.
• Ilmastointijärjestelmää käytetään.
• Akun varaustila ei ole riittävä.
OM12M54FI.book Page 253 M onday, October 30, 2017 4:43 PM

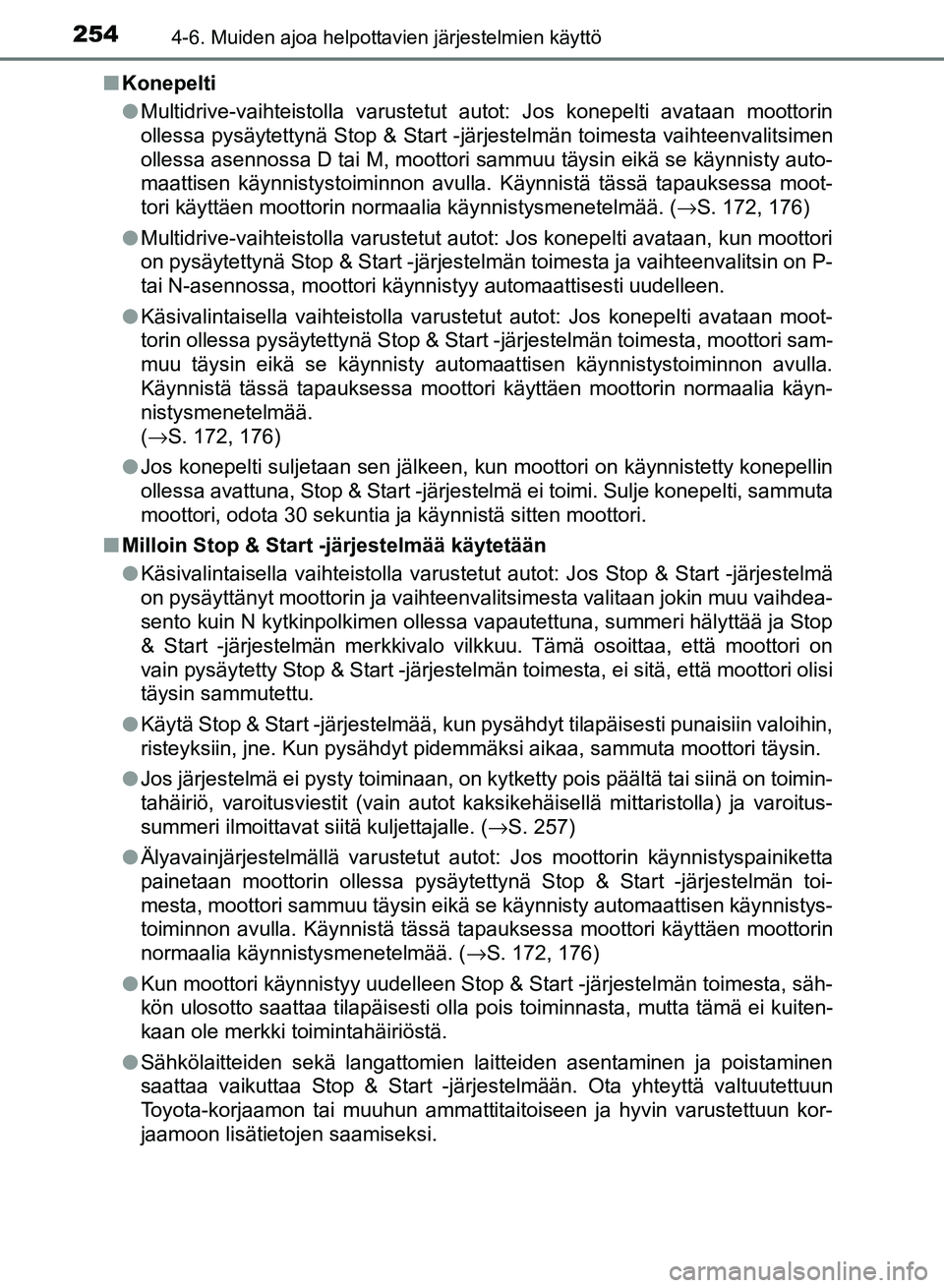

Page 254 of 618

2544-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M54FIn
Konepelti
lMultidrive-vaihteistolla varustetut autot: Jos konepelti avataan moottorin
ollessa pysäytettynä Stop & Start -järjestelmän toimesta vaihteenvalitsimen
ollessa asennossa D tai M, moottori sammuu täysin eikä se käynnisty auto-
maattisen käynnistystoiminnon avulla. Käynnistä tässä tap\
auksessa moot-
tori käyttäen moottorin normaalia käynnistysmenetelmää. ( →S. 172, 176)
l Multidrive-vaihteistolla varustetut autot: Jos konepelti avataan, kun moottori
on pysäytettynä Stop & Start -järjestelmän toimesta ja vaihteenvalitsin on P-
tai N-asennossa, moottori käynnistyy automaattisesti uudelleen.
l Käsivalintaisella vaihteistolla varustetut autot: Jos konepelti avataan moot-
torin ollessa pysäytettynä Stop & Start -järjestelmän toimesta, moot\
tori sam-
muu täysin eikä se käynnisty automaattisen käynnistystoiminnon avulla.
Käynnistä tässä tapauksessa moottori käyttäen moottorin normaalia käyn-
nistysmenetelmää.
(→S. 172, 176)
l Jos konepelti suljetaan sen jälkeen, kun moottori on käynnistetty konepellin
ollessa avattuna, Stop & Start -järjest elmä ei toimi. Sulje konepelti, sammuta
moottori, odota 30 sekuntia ja käynnistä sitten moottori.
n Milloin Stop & Start -järjestelmää käytetään
lKäsivalintaisella vaihteistolla varustetut autot: Jos Stop & Start -järjestelmä
on pysäyttänyt moottorin ja vaihteenvalitsimesta valitaan jokin muu vaihdea-
sento kuin N kytkinpolkimen ollessa vapautettuna, summeri hälyttää ja Stop
& Start -järjestelmän merkkivalo vilkkuu. Tämä osoittaa, että moottori on
vain pysäytetty Stop & Start -järjestelmän toimesta, ei sitä, että moottori olisi
täysin sammutettu.
l Käytä Stop & Start -järjestelmää, kun pysähdyt tilapä\
isesti punaisiin valoihin,
risteyksiin, jne. Kun pysähdyt pidemmäksi aikaa, sammuta moottori täysin.
l Jos järjestelmä ei pysty toiminaan, on kytketty pois päältä tai siinä on toimin-
tahäiriö, varoitusviestit (vain autot kaksikehäisellä mittaristolla) ja varoitus-
summeri ilmoittavat siitä kuljettajalle. ( →S. 257)
l Älyavainjärjestelmällä varustetut aut ot: Jos moottorin käynnistyspainiketta
painetaan moottorin ollessa pysäytettynä Stop & Start -järjestelmän toi-
mesta, moottori sammuu täysin eikä se käynnisty automaattisen käynnistys-
toiminnon avulla. Käynnistä tässä tapauksessa moottori käyttäen moottorin
normaalia käynnistysmenetelmää. ( →S. 172, 176)
l Kun moottori käynnistyy uudelleen Stop & Start -järjestelmän toimesta, säh-
kön ulosotto saattaa tilapäisesti olla pois toiminnasta, mutta tä\
mä ei kuiten-
kaan ole merkki toimintahäiriöstä.
l Sähkölaitteiden sekä langattomien laitteiden asentaminen ja poistaminen
saattaa vaikuttaa Stop & Start -järjestelmään. Ota yhteyttä valtuutettuun
Toyota-korjaamon tai muuhun ammattitaitoiseen ja hyvin varustettuun kor-
jaamoon lisätietojen saamiseksi.
OM12M54FI.book Page 254 M onday, October 30, 2017 4:43 PM

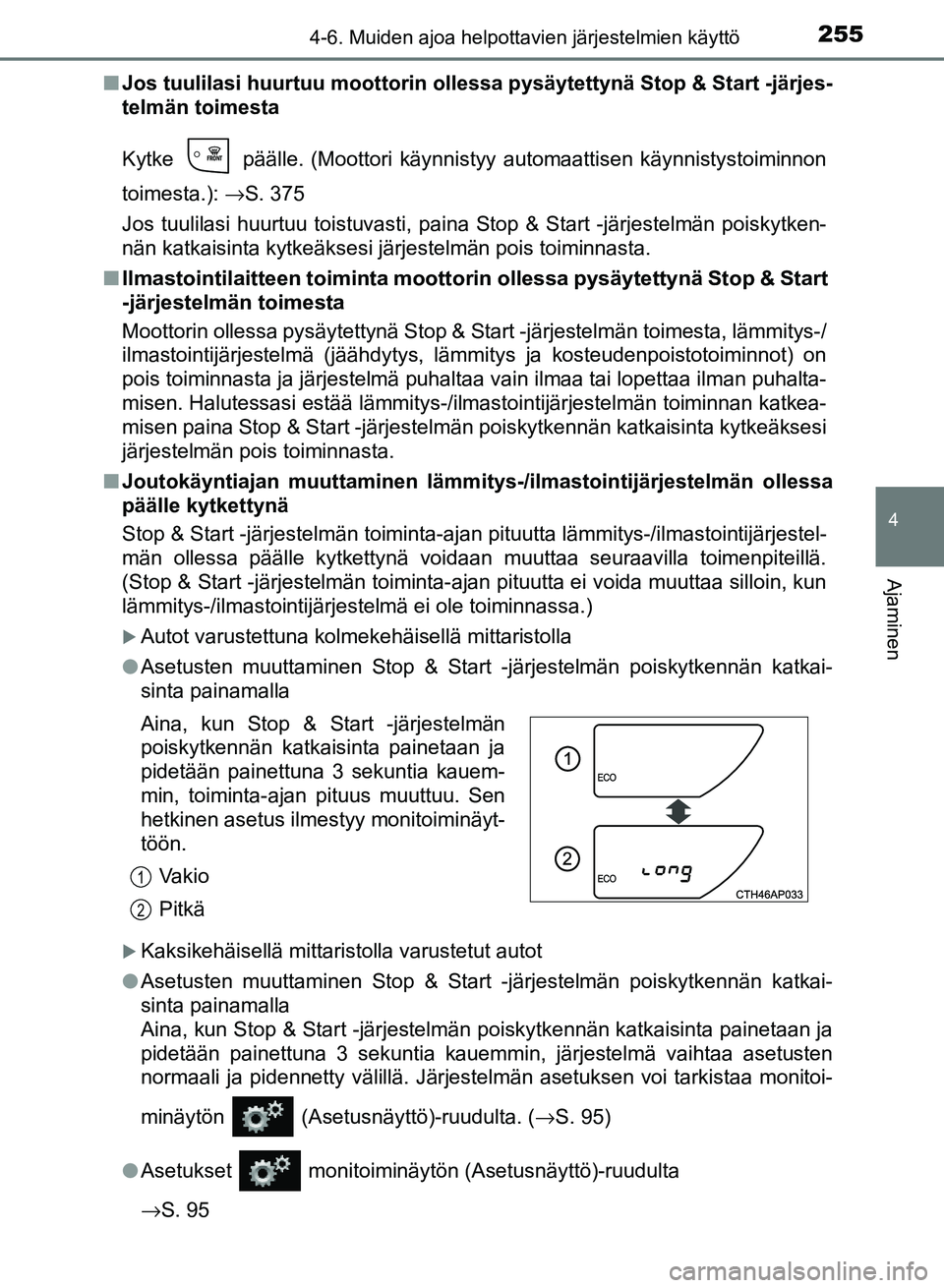

Page 255 of 618

2554-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M54FI
4
Ajaminen
nJos tuulilasi huurtuu mo ottorin ollessa pysäytettynä Stop & Start -järjes-
telmän toimesta
Kytke päälle. (Moottori käynnistyy automaattisen käynnistystoimi\
nnon
toimesta.): →S. 375
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskytken-
nän katkaisinta kytkeäksesi järjestelmän pois toiminnasta.
n
Ilmastointilaitteen toiminta moottorin ollessa pysäytettynä Stop & Start
-järjestelmän toimesta
Moottorin ollessa pysäytettynä Stop & Start -järjestelmän toimesta, lämmitys-/
ilmastointijärjestelmä (jäähdytys, lämmitys ja kosteudenpoistotoiminnot) on
pois toiminnasta ja järjestelmä puhaltaa vain ilmaa tai lopettaa ilman puhalta-
misen. Halutessasi estää lämmitys-/ilmastointijärjestelmän toiminnan katkea-
misen paina Stop & Start -järjestelmän poiskytkennän katkaisinta kytkeäksesi
järjestelmän pois toiminnasta.
n Joutokäyntiajan muuttaminen lämm itys-/ilmastointijärjestelmän ollessa
päälle kytkettynä
Stop & Start -järjestelmän toiminta-ajan pituutta lämmitys-/i lmastointijärjestel-
män ollessa päälle kytkettynä voidaan muuttaa seuraavilla toimenpiteillä.\
(Stop & Start -järjestelmän toiminta-ajan pituutta ei voida muuttaa silloin, kun
lämmitys-/ilmastointijärjestelmä ei ole toiminnassa.)
Autot varustettuna kolmekehäisellä mittaristolla
l Asetusten muuttaminen Stop & Start -järjestelmän poiskytkennän katkai-
sinta painamalla
Kaksikehäisellä mittaristolla varustetut autot
l Asetusten muuttaminen Stop & Start -järjestelmän poiskytkennän katkai-
sinta painamalla
Aina, kun Stop & Start -järjestelmän poiskytkennän katkaisinta painetaan ja
pidetään painettuna 3 sekuntia kauemmin, järjestelmä vaihtaa asetusten
normaali ja pidennetty välillä. Järjestelmän asetuksen voi tarkistaa monitoi-
minäytön (Asetusnäyttö)-ruudulta. ( →S. 95)
l Asetukset monitoiminäytön (Asetusnäyttö)-ruudulta
→S. 95 Aina, kun Stop & Start -järjestelmän
poiskytkennän katkaisinta painetaan ja
pidetään painettuna 3 sekuntia kauem-
min, toiminta-ajan pituus muuttuu. Sen
hetkinen asetus ilmestyy monitoiminäyt-
töön.
Va k i o
Pitkä
1
2
OM12M54FI.book Page 255 M onday, October 30, 2017 4:43 PM
Page 256 of 618

2564-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M54FIn
Stop & Start -järjestelmän suojatoiminto
lAutot ilman älyavainjärjestelmää: Jos audiojärjestelmää käytetään erittäin
suurella äänenvoimakkuudella, järjestelmän toiminta saatetaa\
n automaatti-
sesti katkaista akun varauksen kulutuksen pienentämiseksi. Jos näi\
n käy,
käännä virta-avain OFF-asentoon, odota vähintään 3 sekuntia ja käännä sit-
ten avain asentoon ACC tai ON audiojärjestelmän kytkemiseksi uudestaan
päälle.
l Älyavainjärjestelmällä varustetut autot: Jos audiojärjestelmää käytetään
erittäin suurella äänenvoimakkuudella, järjestelmän toiminta saatetaan
automaattisesti katkaista akun varauksen kulutuksen pienentämiseksi. Jos
näin käy, valitse käynnistyspainikkeesta OFF-toimintatila, odota vähintään 3
sekuntia ja valitse sitten ACCESSORY- tai IGNITION ON -toimintatila audio-
järjestelmän kytkemiseksi uudestaan päälle.
l Audiojärjestelmä ei ehkä kytkeydy päälle, jos akun kaapelikengät irrotetaan
ja sen jälkeen kiinnitetään uudelleen. Jos näin käy, käännä virta-avain OFF-
asentoon ja suorita seuraava toimenpide kahdesti audiojärjestelmän aktivoi-
miseksi.
• Autot ilman älyavainjärjestelmää: Käännä virta-avain ON-asentoon ja sit-
ten OFF-asentoon.
• Älyavainjärjestelmällä varustetut autot: Valitse käynnistyspainikkeesta
IGNITION ON -toimintatila ja sitten OFF-toimintatila.
n Pariston vaihtaminen
→S. 554
n Stop & Start -järjestelmän toimintatilan näyttäminen
→S. 93
OM12M54FI.book Page 256 M onday, October 30, 2017 4:43 PM
